Opel Agila B (2008-2014) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Agila B z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014.

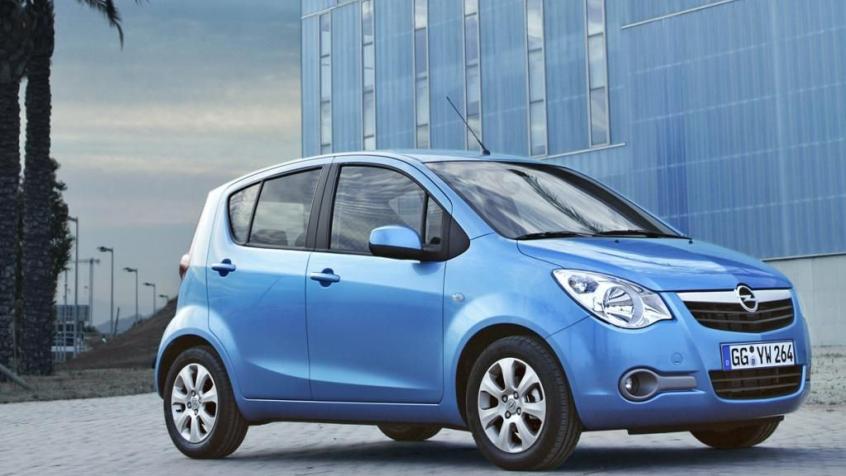

Opel Agila B to małe miejskie auto produkowane przez niemiecką markę Opel we współpracy z japońskim producentem Suzuki. Samochód ten był produkowany w latach 2008-2014 i zastąpił poprzedni model Agila A.
Agila B oferuje pięciodrzwiowe nadwozie o długości 3,74 m i szerokości 1,68 m, co czyni go idealnym dla miejskiego ruchu. Pojazd oferuje przestronne wnętrze i ergonomiczne fotele, co zapewnia wygodne podróżowanie dla kierowcy i pasażerów.
Pod maską Agili B znajdziemy dwie wersje silnikowe benzynowe: 1.0 o mocy 68 KM oraz 1.2 o mocy 94 KM. Samochód oferuje również jednostkę Diesla o pojemności 1,3 l i mocy 75 KM. Do wyboru jest także pięciobiegowa skrzynia manualna lub czterobiegowa automatyczna.
W standardzie Agila B wyposażona jest w system ABS z EBD, ESP oraz 6 poduszek powietrznych. Klienci mogą również wybrać opcjonalne wyposażenie, takie jak klimatyzacja, elektrycznie regulowane szyby i lusterka oraz system multimedialny.
Agila B oferuje przyjazne dla środowiska rozwiązania, takie jak system Start-Stop, który wyłącza silnik podczas postoju i ponownie go uruchamia podczas ruszania. Samochód ten oferuje również niskie zużycie paliwa, co przyczynia się do zmniejszenia emisji CO2.
Podsumowując, Opel Agila B to idealny samochód dla osób, które poszukują miejskiego auta o przestronnym wnętrzu, niskim zużyciu paliwa i przyjaznych dla środowiska rozwiązaniach.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Znajdziesz tu schematy skrzynek bezpieczników Opla Agila B 2009, 2010 i 2011.
Lokalizacja
Komora silnika
Silniki benzynowe:
Skrzynka bezpieczników znajduje się obok akumulatora w komorze silnika.
Silniki Diesla
Skrzynka bezpieczników znajduje się z tyłu akumulatora.
Przedział pasażerski
Znajduje się po lewej stronie pojazdu, pod tablicą rozdzielczą.
Aby otworzyć skrzynkę bezpieczników, naciśnij pokrywę z obu stron i zdejmij ją.
2009, 2010
Komora silnika (benzyna)
| Numer | Opis |
|---|---|
| 1 | Wentylator nagrzewnicy |
| 2 | Wtrysk paliwa |
| 3 | Sprężarka klimatyzacji |
| 4 | Automatyczna skrzynia biegów |
| 5 | Włącznik światła hamowania |
| 6 | ABS;
ESP. |
| 7 | Rozrusznik |
| 8 | – |
| 9 | Moduł sterujący wspomagania kierownicy |
| 10 | Stacyjka |
| 11 | Wentylator chłodnicy |
| 12 | – |
| 13 | ABS, ESP |
| 14 | – |
| 15 | Elektryka silnika |
| 16 | Przednie światła przeciwmgielne |
| 17 | Reflektor (lewy) |
| 18 | Reflektor (prawy) |
Komora silnika (diesel)
| Numer | Opis |
|---|---|
| 1 | Rozrusznik |
| 2 | Sprężarka klimatyzacji |
| 3 | Pompa paliwowa |
| 4 | Wtrysk paliwa |
| 5 | Wentylator nagrzewnicy |
| 6 | Wentylator chłodnicy |
| 7 | Moduł sterujący wspomagania kierownicy |
| 8 | ABS, ESP |
| 9 | ABS, ESP |
| 10 | Włącznik światła hamowania |
| 11 | Reflektor (prawy) |
| 12 | Reflektor (lewy) |
| 13 | Przednie światła przeciwmgielne |
| 14 | Stacyjka |
| 15 | Wyłącznik zapłonu;
Elektryczne szyby; Wycieraczki; Rozrusznik. |
Panel przyrządów
| Numer | Opis |
|---|---|
| 1 | – |
| 2 | Cewki zapłonowe |
| 3 | Światło cofania |
| 4 | Klaster instrumentów |
| 5 | Gniazdko elektryczne;
Zapalniczka; Elektryczne lusterko zewnętrzne. |
| 6 | System informacyjno-rozrywkowy |
| 7 | Okna elektryczne |
| 8 | Wycieraczki/podkładki |
| 9 | Wspomaganie kierownicy |
| 10 | System poduszek powietrznych |
| 11 | ABS, ESP |
| 12 | Światło tylne |
| 13 | – |
| 14 | Zamek od drzwi |
| 15 | Silnik wysokoprężny |
| 16 | Rozrusznik |
| 17 | – |
| 18 | Wentylator nagrzewnicy |
| 19 | Tylne światło przeciwmgielne |
| 20 | System informacyjno-rozrywkowy |
| 21 | Podgrzewana tylna szyba |
| 22 | Klakson;
Ostrzeżenie o niebezpieczeństwie. |
| 23 | Ręczna skrzynia biegów |
| 24 | Okna elektryczne |
2011
Komora silnika (benzyna)
| Numer | Opis |
|---|---|
| 1 | Wentylator nagrzewnicy |
| 2 | Wtrysk paliwa |
| 3 | Sprężarka klimatyzacji |
| 4 | Automatyczna skrzynia |
| 5 | Włącznik światła hamowania |
| 6 | ABS, ESP |
| 7 | Rozrusznik |
| 8 | – |
| 9 | Moduł sterujący wspomagania kierownicy |
| 10 | Stacyjka |
| 11 | Wentylator chłodnicy |
| 12 | – |
| 13 | ABS, ESP |
| 14 | – |
| 15 | Elektryka silnika |
| 16 | Przednie światła przeciwmgielne |
| 17 | Reflektor (lewy) |
| 18 | Reflektor (prawy) |
Panel przyrządów
| Numer | Opis |
|---|---|
| 1 | – |
| 2 | Cewki zapłonowe |
| 3 | Światło cofania |
| 4 | Klaster instrumentów |
| 5 | Gniazdko elektryczne;
Zapalniczka; Elektryczne lusterko zewnętrzne. |
| 6 | System informacyjno-rozrywkowy |
| 7 | Okna elektryczne |
| 8 | Wycieraczki/podkładki |
| 9 | Wspomaganie kierownicy |
| 10 | System poduszek powietrznych |
| 11 | ABS, ESP |
| 12 | Światło tylne |
| 13 | System stop-start |
| 14 | Zamek od drzwi |
| 15 | – |
| 16 | Rozrusznik |
| 17 | – |
| 18 | Wentylator nagrzewnicy |
| 19 | Tylne światło przeciwmgielne |
| 20 | System informacyjno-rozrywkowy |
| 21 | Podgrzewana tylna szyba |
| 22 | Klakson;
Ostrzeżenie o niebezpieczeństwie. |
| 23 | System stop-start |
| 24 | Wyłącznik czasowy okna |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
