W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Qashqai J11 z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Nissan Qashqai J11 to druga generacja popularnego crossovera, którego produkcja rozpoczęła się w 2013 roku. J11 wyróżnia się nowoczesnym designem, udoskonalonymi technologiami i większą efektywnością.

Pod względem stylistycznym, Qashqai J11 prezentuje bardziej dynamiczne i muskularne linie nadwozia w porównaniu do poprzedniej generacji. Posiada charakterystyczny grill V-Motion, ostro zarysowane reflektory LED i płynne kształty, które nadają mu nowoczesny wygląd.

Wnętrze Qashqai J11 zostało zaprojektowane z myślą o komforcie i funkcjonalności. Oferuje przestronną kabinę pasażerską, ergonomiczne układy sterowania i wysoką jakość materiałów. Dodatkowo, samochód może być wyposażony w różne systemy i funkcje, takie jak system multimedialny z ekranem dotykowym, nawigację satelitarną, systemy bezpieczeństwa i asystentów kierowcy.

Qashqai J11 oferuje również różne opcje silnikowe, w tym benzynowe, wysokoprężne i hybrydowe. Silniki te są bardziej efektywne i przyjazne dla środowiska, zapewniając jednocześnie odpowiednią moc i osiągi.

W zakresie technologii i bezpieczeństwa, Qashqai J11 oferuje zaawansowane systemy, takie jak system monitorowania martwego pola, asystent pasa ruchu, automatyczny system hamowania awaryjnego i wiele innych. Dzięki tym funkcjom samochód zapewnia większe bezpieczeństwo i komfort jazdy.

Nissan Qashqai J11 zyskał uznanie zarówno wśród kierowców, jak i w branży motoryzacyjnej. Model ten kontynuuje sukces swojego poprzednika, oferując nowoczesny design, wszechstronne cechy, komfort jazdy i zaawansowane technologie, które spełniają oczekiwania kierowców poszukujących miejskiego crossovera.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Skrzynka montażowa

Znajdują się one w komorze silnika pod wlotem powietrza. Przykład dostępu pokazano na rysunku.

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

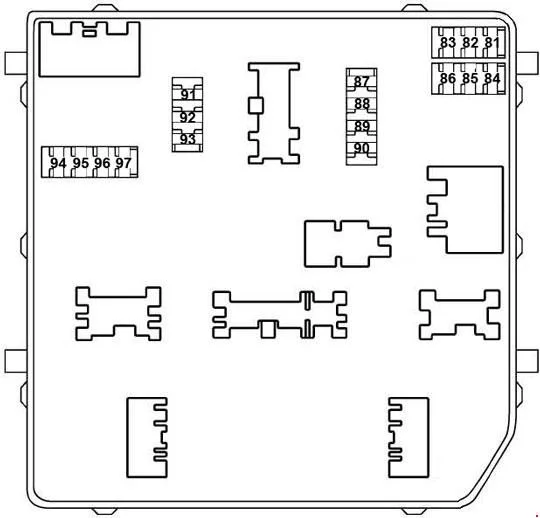

Skrzynka A

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

Opis

81 10A Jednostka sterująca silnika
82 15A Jednostka sterująca silnika,
83 15A Przepustnica, sterownik silnika, zawór pochłaniacza (EVAP), czujnik MAF, cewki zapłonowe, przekaźnik główny, zawór wydechowy, zawór wlotowy, pompa wysokiego ciśnienia, wtryskiwacze, skrzynka bezpieczników w komorze silnika, czujnik stosunku powietrza do paliwa, podgrzewacz paliwa, czujnik wody w paliwie, zawór obejściowy płynu chłodzącego
84 10A Sterownik silnika, zawór kolektora dolotowego, zawór wydechowy rozrządu, wlot zaworu rozrządu, zawór rozrządu
85 15A Czujnik stosunku powietrza do paliwa, podgrzewana sonda lambda, zawór turbosprężarki, jednostka sterująca silnika, jednostka sterująca świec żarowych
86 15A Wtryskiwacze, cewki zapłonowe, skrzynka bezpieczników
87 15A przekaźnik sprężarki klimatyzacji
88 Nieużywany
89 Nieużywany
90 30A Przekaźnik wycieraczki przedniej, silnik wycieraczki przedniej
91 20A Przekaźnik pompy paliwa
92 Nieużywany
93 10A ECM, sterownik skrzyni biegów, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, główny czujnik prędkości, wtórny czujnik prędkości, czujnik obrotów, czujnik biegu wstecznego/neutralny
94 Nieużywany
95 5A Blok blokady kierownicy
96 10A Restart przekaźnika (start-stop)
97 10A Lampa zespolona przednia prawa, lampa zespolona przednia lewa, sprężarka, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, przełącznik prędkości wstecznej, czujnik biegu wstecznego/neutralnego
Zobacz także:  Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Skrzynka B

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

Opis

34 Przekaźnik klaksonu 15A
35 30A Diesel: przekaźnik PTC 2
36 30A Diesel: przekaźnik PTC 3
37 30A Diesel: przekaźnik PTC 1
38 Elektryczny hamulec postojowy 30A
39 30A Opcjonalne złącze
40
41 Elektryczny hamulec postojowy 30A
F 50A ESP
G 30A ABS
H 50A ESP
I Przekaźnik spryskiwacza reflektorów 30A
J
K 40A ABS
L 30A Przekaźnik rozrusznika, przekaźnik zapłonu (bezpieczniki: „1”, „2”, „3”, „4”, „10”, „11”, „12”)
M 50A le elektryczne szyby, elektryczne szyby, zasłony, elektryczne fotele
R1 Przekaźnik klaksonowy

Skrzynka pod reflektorem

Znajdują się pod lewym reflektorem, za zderzakiem.

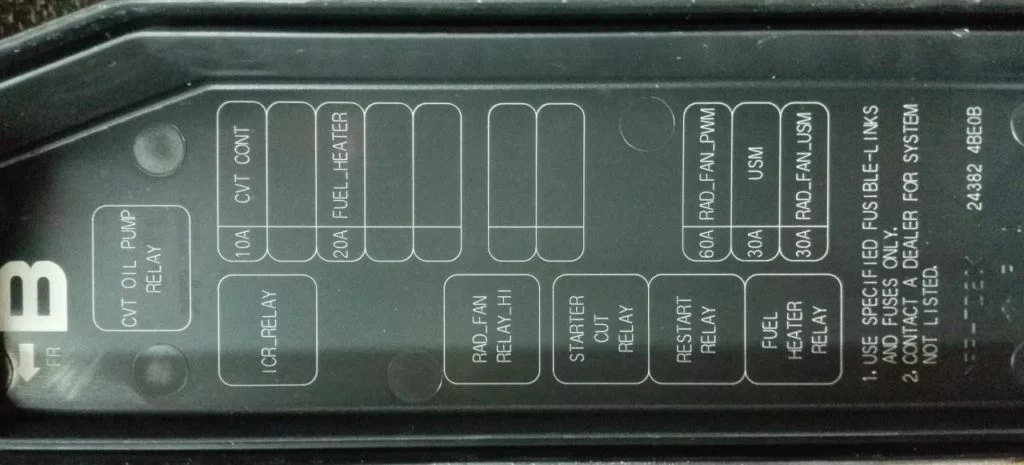

Ramka 1

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

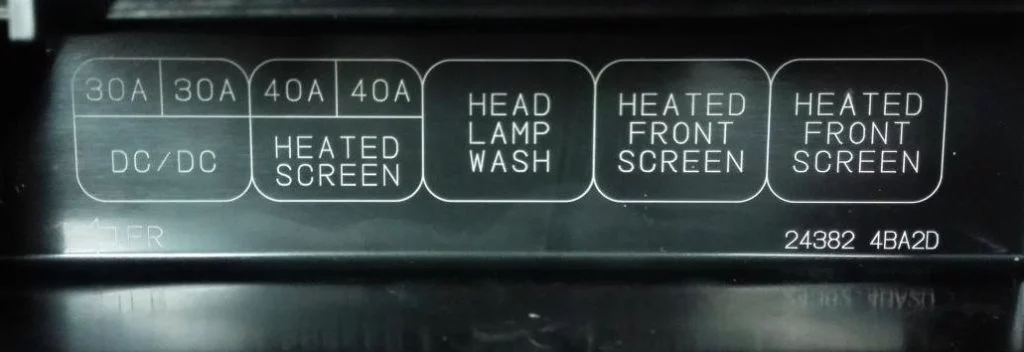

Ramka 2

Schemat drugiego pola pod reflektorem

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

Opis

HEATED SCREEN Ogrzewanie szyb
HEAD LAMP WASH Przekaźnik spryskiwaczy reflektorów
HEATED FRONT SCREEN Przekaźnik klaksonu antykradzieżowego
HEATED FRONT SCREEN Podgrzewany przekaźnik szyby przedniej

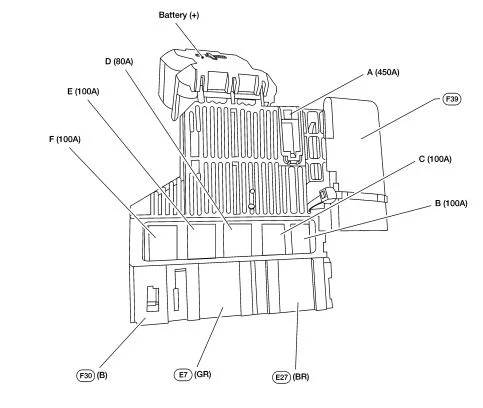

Jednostka zasilana bateryjnie

Znajduje się na dodatnim zacisku akumulatora.

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

Opis

A Rozrusznik 450A, przekaźnik Baypass ponownego uruchomienia silnika
B Generator 450A
C 100A Przekaźnik pomocniczy (bezpieczniki: „13”, „14”, „15”), przekaźnik ogrzewania tylnej szyby (bezpieczniki: „10”, „11”, „12”), przekaźnik grzałki (bezpieczniki: „7”, „17 „), przekaźnik wycieraczek przednich, prawy reflektor, lampa tylna prawa, lampa przeciwmgielna przednia prawa, bezpieczniki:” 19 „”, 20 „”, 21 „”, 22 „”, 24 „”, 25 „”, 26 „”, 27 „”, 28 „”, 29 „”, 30 „”, 31 „”, 32 „”, 33 „”, 57 „”, 58 „”, U „
D 100A Przekaźnik zapłonu (bezpieczniki: „56”, „61”, „63”, „65”, „67”), przekaźnik klimatyzacji, przekaźnik wentylatora chłodzenia silnika 1, lewy reflektor, tylna lewa lampa, przednia lewa lampa przeciwmgielna, bezpieczniki : „P”, „Q”
E Bezpieczniki 50A: „R”, „S”, „T”, „42”, „44”, „45”, „46”
U 100A Reflektor prawy, lampa tylna prawa, lampa przeciwmgielna przednia prawa, sterownik świec żarowych, sterownik termonurnika, bezpiecznik: „58”
V 100A Bezpieczniki: „F”, „G”, „H”, „I”, „K”, „L”, „M”, „34”, „35”, „36”, „37”, „38” , „39”, „41”, „N”, „O”,
Zobacz także:  Nissan Terrano (D10) (2013-2022) - schematy bezpieczników i przekaźników



Przedział pasażerski

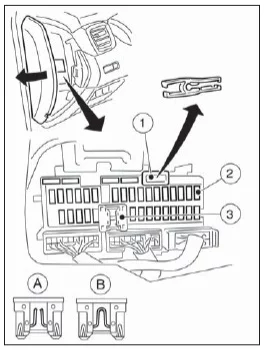

W kabinie Nissan Qashqai j11 można zainstalować 2 główne bloki z bezpiecznikami: po lewej i prawej stronie tablicy rozdzielczej (od końca, za osłoną ochronną).

Skrzynka prawa (może nie być obecna)

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

Skrzynka lewa (główna)

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

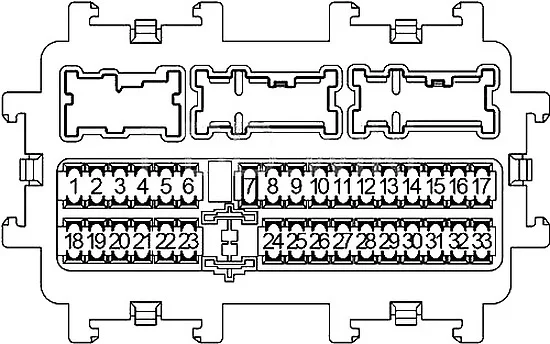

Skrzynka po lewej stronie

Najwyższy rząd to zapasowe bezpieczniki.

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

Opis

1 15A Przełącznik kombinowany, jednostka sterująca pompy, zawór elektromagnetyczny przełączający spryskiwacz
2 Poduszki powietrzne 10A
3 5A zestaw wskaźników
4 Jednostka sterująca Parktronic 10A, przekaźnik PTC 1, przekaźnik PTC 2, przekaźnik PTC 3, kamera przednia, tablica przyrządów / przełącznik świateł, system audio, przekaźnik podgrzewania paliwa, gniazdo diagnostyczne, włącznik świateł hamowania, czujnik odległości, lusterko wsteczne, blok sterowania EPS, przełącznik wielofunkcyjny, moduł sterowania podwoziem, napęd na 4 koła, elektryczny hamulec postojowy, czujnik kąta skrętu, jednostka sterująca nawigacją, kamera dookólna
5 Przetwornica 10A DC/DC, VDC
6 15A Podgrzewane siedzenia
7 Grzałka 20A, wzmacniacz klimatyzacji, kontrola Baypass ponownego uruchomienia silnika
8 5A Tylne lewe światło boczne, lewe światło hamowania, oświetlenie tablicy rejestracyjnej, oświetlenie schowka, sterowanie zasięgiem reflektorów, system audio, jednostka sterująca nawigacją
9
10 15A Ogrzewana tylna szyba
11 15A Ogrzewana tylna szyba
12 10A Podgrzewane lustra
13 10A ABS
14 10A Przełącznik świateł hamowania, jednostka sterująca klimatyzacją, jednostka sterująca lusterkami, wzmacniacz klimatyzacji, żaluzja, przełącznik pedału hamulca
15 15A 1.2L HR z CVT, 1.6L MR16DDT, R9M (Euro3): Gniazdo/zapalniczka, przekaźnik oświetlenia wewnętrznego
20A z wyjątkiem ↑: gniazdo/zapalniczka, przekaźnik oświetlenia wewnętrznego
16
17 20A Silnik nagrzewnicy, rezystor, wzmacniacz klimatyzacji
18
19 20A System audio, jednostka sterująca nawigacją, kamera przestrzenna
20 5A Moduł sterujący nadwozia (BCM), syrena, przełącznik wielofunkcyjny
21 Zestaw wskaźników 10A
22 10A Przekaźnik oświetlenia wnętrza
23
24 Przełącznik świateł stopu 10A, moduł elektroniki nadwozia (BCM)
25 5A 4WD, wzmacniacz antenowy antykradzieżowy
26 Przełącznik blokady sprzęgła 5A
27 10A Przełącznik wielofunkcyjny modułu elektroniki nadwozia (BCM)
28 10A Elektryczny hamulec postojowy, złącze diagnostyczne, 4WD, tablica przyrządów / przełącznik świateł, przekaźnik szyby elektrycznej, przekaźnik składanego lusterka, przekaźnik otwarcia lusterka
29 20A 1,2 l HR z CVT, 1,6 l MR16DDT, R9M (Euro3): moduł elektroniki nadwozia (BCM)
15A z wyjątkiem ↑: Moduł elektroniki nadwozia (BCM)
30 15A Centralny zamek, moduł elektroniki nadwozia (BCM)
31 20A 1.2L HR z CVT, 1.6L MR16DDT, R9M (Euro3): Wycieraczka, moduł elektroniki nadwozia (BCM)
15 A z wyjątkiem ↑: Wycieraczka, moduł elektroniki nadwozia (BCM)
32 15A 1.2L HR z CVT, 1.6L MR16DDT, R9M (Euro3): Tylne gniazdo / zapalniczka
20A z wyjątkiem ↑: tylne gniazdo/zapalniczka
33 15A 1,2 l HR z CVT, 1,6 l MR16DDT, R9M (Euro3): ostrzeżenie o niebezpieczeństwie i kierunkowskazy
10A z wyjątkiem ↑: Ostrzeganie o zagrożeniach i kierunkowskazy
Zobacz także:  Nissan Vanette (1999-2005) - schematy bezpieczników i przekaźników

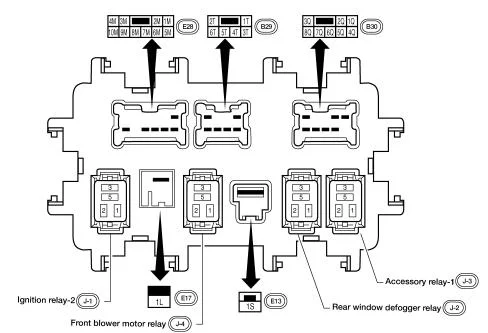

Poszczególne elementy przekaźnikowe znajdują się z tyłu urządzenia.

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

  • Przekaźnik układu zapłonowego
  • Przekaźnik dmuchawy silnika przedniego
  • Przekaźnik tylnego światła przeciwmgielnego
  • Przekaźnik pomocniczy

Skrzynka po prawej stronie

Nissan Qashqai J11 (2013-2021) - schematy bezpieczników i przekaźników

Opis

71 10A czujnik kąta kierownicy
72 Zestaw wskaźników 10A
73 System audio 10A, jednostka sterująca nawigacją, kamera surround
74 Moduł sterowania przekładnią 10A (TCM)
75
76 10A Jednostka sterująca klimatyzacji, wzmacniacz klimatyzacji
77 10A ABS
78
79 10A Przekaźnik pompy oleju
80 20A System audio, jednostka sterująca nawigacją, kamera przestrzenna
81 Moduł sterowania przekładnią 10A (TCM)
R1 Przekaźnik pomocniczy
R2 Przekaźnik zapłonu

Oddzielnie pod panelem można zainstalować dodatkowe elementy. Na przykład bezpieczniki: przekaźnik pompy olejowej i moduł sterujący skrzyni biegów (TCM).
