W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Terrano II (R20) z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

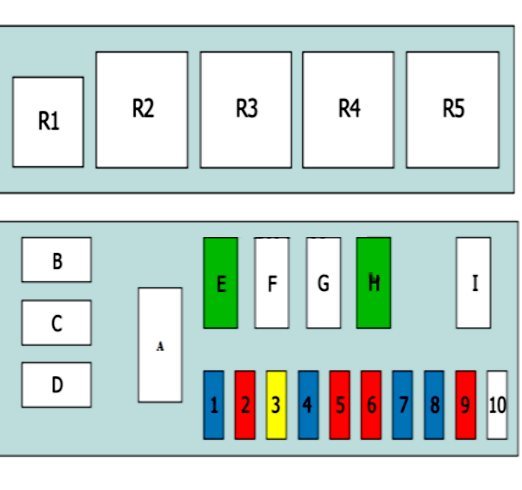

Skrzynka bezpieczników znajduje się po prawej stronie komory silnikaNissan Terrano II (R20) (1993-2005) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
A Ochrona obwodów E, F, I, H w komorze silnika, ochrona obwodów 4, 5, 16, 22 w kabinie pasażerskiej, Przekaźnik zapłonu, Układ ładowania, Przekaźnik ogrzewania tylnej szyby 100
B Układ ABS/ESP 40
C Wyłącznik zapłonu, przekaźnik pomocniczy 40
D Układ ABS/ESP 40
E Sterowanie wentylatorem chłodzącym 30
F Wyłącznik obwodu 40
G Pusty
H Zapalniczka samochodowa, Dodatkowy przekaźnik 30
I Układ świec żarowych 80
R1 Przekaźnik klaksonu
R2 Dodatkowy przekaźnik
R3 Przekaźnik jednostki sterującej
R4 Przekaźnik klimatyzatora
R5 Przekaźnik wentylatora chłodzącego (z wyjątkiem napędu po prawej stronie i ręcznej skrzyni biegów)
1 Przepływomierz powietrza, pompa wtryskowa (diesel), czujnik położenia pedału przyspieszenia, główne zasilanie i obwód masowy, układ recyrkulacji spalin, zawór sterujący turbodoładowaniem, zawór przełączający kolektora dolotowego o zmiennym rezonansie 15
2 System ładowania 10
3 Główne zasilanie i obwód uziemiający, przepływomierz powietrza, pompa wtryskowa (Diesel), świece żarowe (Diesel), zawory EGR, zawory upustowe parownika, czujnik położenia pedału przyspieszenia, zawór przełączający o zmiennym rezonansie kolektora dolotowego, zawór sterujący doładowaniem turbosprężarki, przemiennik momentu obrotowego zaworu sprzęgło (automatyczna skrzynia biegów), kontrola przepustnicy, system bezpieczeństwa 20
4 System audio, pilot zdalnego sterowania, wskaźnik awarii/złącze łącza danych 15
5 Włącznik świateł, światła do jazdy dziennej 10
6 Sygnał dźwiękowy 10
7 Światła do jazdy dziennej, reflektory 15
8 Światła do jazdy dziennej, reflektory 15
9 Układ świec żarowych 10
10 Pusty
Zobacz także:  Nissan Juke F15 (2010-2019) - schematy bezpieczników i przekaźników



Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się za plastikową osłoną po stronie kierowcy.

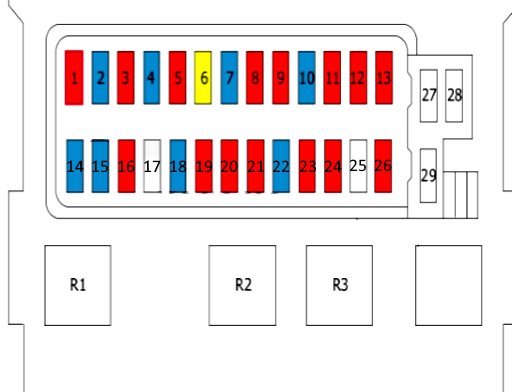

Przód

Nissan Terrano II (R20) (1993-2005) - schematy bezpieczników i przekaźników

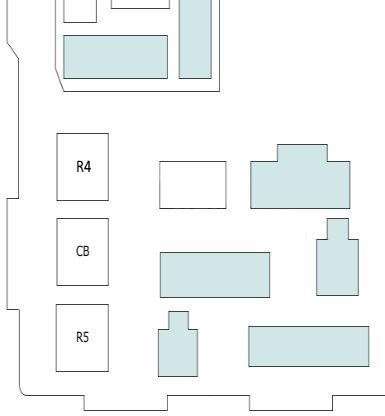

Tył
Nissan Terrano II (R20) (1993-2005) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Ogrzewana tylna szyba 10
2 Bezpiecznik zapalniczki 15
3 Pilot, audio, lusterka 10
4 Światła stopu, ABS, włącznik świateł stopu 15
5 Centralny zamek, sterownik czasowy, system bezpieczeństwa, pilot zdalnego sterowania bezkluczykowy 10
6 Układ spryskiwacza/wycieraczki przedniej szyby 20
7 Ręczny klimatyzator 15
8 Czujnik temperatury płynu ATF, przełącznik położenia postojowego/neutralnego (automatyczna skrzynia biegów), moduł sterujący skrzynią biegów, główne zasilanie i obwód masowy, układ rozruchowy, światła cofania, światła ostrzegawcze, system nawigacji 10
9 Podgrzewane siedzenia 10
10 Instalacja grzewcza, Klimatyzacja ręczna 15
11 Główne zasilanie i obwód masowy, Światła do jazdy dziennej (DRL), Przekaźnik jednostki sterującej, System bezpieczeństwa 10
12 Światło cofania, obrotomierz, prędkościomierz, czujnik temperatury, wskaźnik poziomu paliwa, układ ładowania, SRS, ABS, zegar, światła ostrzegawcze, wskaźnik awarii i złącze łącza danych, czujnik prędkości, świece żarowe (diesel) 10
13 spryskiwacz reflektorów 10
14 Ogrzewana tylna szyba 15
15 Ogrzewana tylna szyba 15
16 Główne zasilanie i obwód masowy, czujnik prędkości, czujnik temperatury, jednostka sterująca skrzynią biegów, oświetlenie wewnętrzne, prędkościomierz, obrotomierz, wskaźnik poziomu paliwa, klakson, centralny zamek, zegar, pilot zdalnego sterowania bezkluczykowy, system bezpieczeństwa 10
17 Pusty
18 Spryskiwacz/wycieraczka tylnej szyby 15
19 ABS lub ESP 10
20 Jednostka sterująca wentylatora chłodzącego, system ogrzewania, wyłączenie klimatyzacji, klimatyzacja ręczna 10
21 Spryskiwacz reflektorów, Spryskiwacz i wycieraczka przedniej szyby, Spryskiwacz i wycieraczka tylnej szyby 10
22 Przekaźnik przednich świateł przeciwmgłowych 15
23 Dodatkowy system zabezpieczający (SRS) 10
24 Zawór sterujący zawirowaniem, sterowanie ogrzewaniem, zawór sterujący turbosprężarki ze zmiennym wtryskiwaczem, główne zasilanie i obwód masowy 10
25 rezerwa
26 Jednostka rozrządu, wskaźnik awarii/złącze łącza danych diagnostycznych 10
27 rezerwa
28 rezerwa
29 rezerwa
R1 Przekaźnik podgrzewanej szyby tylnej
R2 Przekaźnik okna elektrycznego
R3 Przekaźnik przednich świateł przeciwmgłowych
R4 Przekaźnik zapłonu
R5 Przekaźnik wentylatora chłodzącego
CB Wyłącznik obwodu
Zobacz także:  Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

W przypadku samochodów z kierownicą po prawej stronie położenie bloku i znajdujących się w nim bezpieczników jest całkowicie odzwierciedlone.

Oddzielne moduły przekaźnikowe

Nissan Terrano II (R20) (1993-2005) - schematy bezpieczników i przekaźników

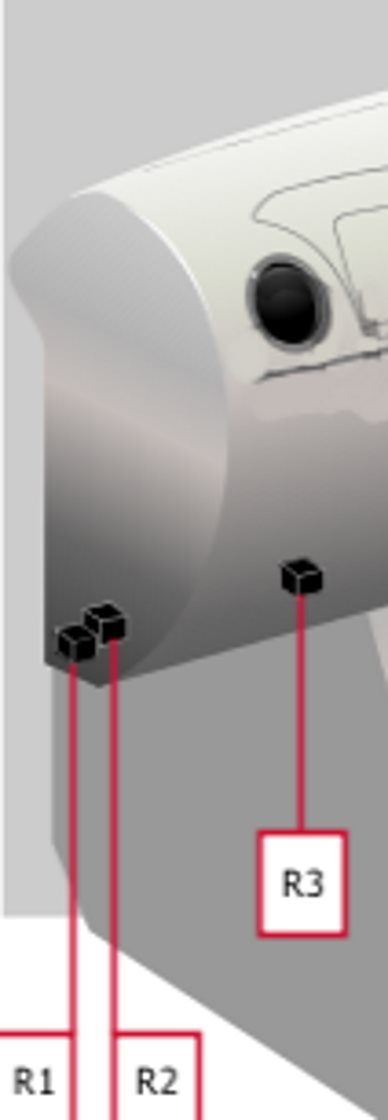

W pobliżu głównego bloku znajdują się:

  • R1 Przekaźnik zamka drzwi
  • R2 Przekaźnik reflektora, lewa strona
  • R3 Przekaźnik tylnych świateł przeciwmgłowych

Nissan Terrano II (R20) (1993-2005) - schematy bezpieczników i przekaźników

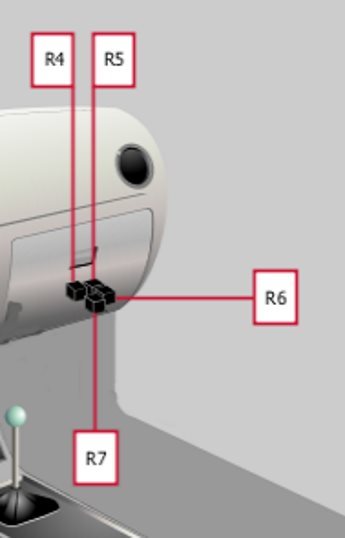

Za tapicerką deski rozdzielczej po stronie pasażera:

  • R4 Przekaźnik reflektora, prawa strona
  • Przekaźnik klaksonu R5
  • R6 Dodatkowe gniazdo
  • R7 Przekaźnik położenia postojowego/neutralnego (automatyczna skrzynia biegów)
Zobacz także:  Nissan Murano Z51 (2009-2014) - schematy bezpieczników i przekaźników



W pojazdach z kierownicą po prawej stronie przekaźniki zamka drzwi (R1) i reflektorów (R2) znajdują się po lewej stronie pasażera, a pozostałe moduły przekaźników (R3-R7) znajdują się po prawej stronie kierowcy, w pobliżu bezpiecznika kabiny pasażerskiej skrzynka .
