W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Almera I (N15) z lat: 1995, 1996, 1997, 1998, 1999, 2000.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacje
Cały osprzęt elektryczny w samochodzie
Opis
- puszka montażowa na bezpieczniki i przekaźniki;
- elektroniczna jednostka sterująca silnika;
- jednostka sterująca poduszką powietrzną;
- Elektroniczna jednostka sterująca ABS;
- przekaźnik jednostki sterującej silnika;
- przekaźnik czasowy wycieraczek szyby przedniej;
- skrzynka do centralnego zamykania zamków drzwiowych;
- przekaźnik blokujący rozrusznik;
- jednostka sterująca sygnalizatora niewyłączonego oświetlenia zewnętrznego w obecności kluczyka w stacyjce (włącznik przyrządów i rozrusznika);
- przerywacz przekaźnikowy dla kierunkowskazów i alarmu;
- włącznik świateł hamowania;
- przekaźnik świateł przeciwmgielnych;
- przekaźnik pompy paliwa;
- przekaźnik czasowy wycieraczki tylnej szyby;
- złącze wiązki włącznika drzwi;
- złącze do wiązki przewodów przedziału pasażerskiego i przedziału silnikowego;
- włącznik szyb i szyberdachu.
Komora silnika
Komora silnika zawiera 3 skrzynki bezpieczników i przekaźników. Dwa po lewej obok akumulatora i jeden po prawej. Ilość ich elementów może się różnić i zależy od konfiguracji pojazdu.

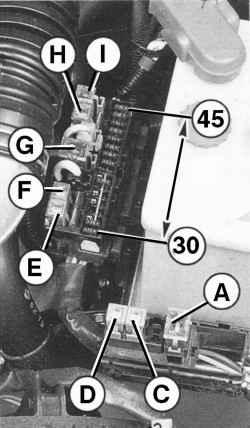

Skrzynka obok akumulatora
Opis
- System ogrzewania przed i po rozruchu 75A
- C 30A przekaźnik sterujący elektrozaworem ABS
- D 30A przekaźnik pompy hydraulicznej ABS
- E 30A Wentylator elektryczny układu chłodzenia silnika. Instalacja klimatyczna
- F 25A Centralny zamek do drzwi. Elektryczny szyberdach
- G 75A Zasilanie pokładowe
- Н 30А Wentylator elektryczny układu chłodzenia silnika. Instalacja klimatyczna
- I 30A Obwód zasilania wyłącznika zapłonu lub przyrządu i wyłącznika rozrusznika
- 30 7,5A Sprzęgło elektromagnetyczne sprężarki klimatyzatora. Zawór elektropneumatyczny przyspieszonej prędkości biegu jałowego 2 włączony
- 31 7,5A Obwód zasilania regulatora napięcia generatora
- 36 10A Reflektory (światło pozycyjne). Światła tylne (światło boczne)
- 37 – Rezerwa
- 38 – Rezerwa
- 39 15A Prawy reflektor (światła mijania i drogowe)
- 40 15А Lewy reflektor (światła mijania i drogowe). Lampka kontrolna włączenia świateł drogowych reflektorów
- 41 7,5A Czujnik położenia wałka rozrządu i prędkości obrotowej silnika. Przepływomierz masowy powietrza. Immobilizer
- 42 10A sygnał dźwiękowy
- 43 7,5A Światła tylne (światło przeciwmgielne)
- 44 10A Światła tylne (światło boczne). Światło tablicy rejestracyjnej
- 45 10 Światła tylne (światło boczne)
Skrzynka przekaźnikowa
Opis
- Przekaźnik silnika wentylatora chłodzącego – niska prędkość
- Przekaźnik klaksonowy
- Przekaźnik rozrusznika
- Przekaźnik przerywanego działania wycieraczki tylnej szyby
- Przekaźnik klimatyzatora
- Przekaźnik silnika wentylatora chłodzącego (wysoka prędkość) SOHC – DKPP, DOHC, diesel
- Przekaźnik silnika wentylatora chłodzącego 2 – DOHC, klimatyzacja, olej napędowy
- Przekaźnik tylnego światła przeciwmgielnego
Przedział pasażerski

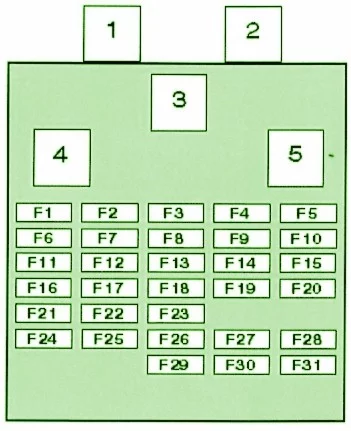

Skrzynka montażowa
Opis
Przekaźniki
| 1 | Przekaźnik silnika szyberdachu (bez podnośników szyb) |
| 2 | Przekaźnik podgrzewania lusterek |
| 3 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 4 | Przekaźnik głównych obwodów zapłonowych |
| 5 | Przekaźnik pomocniczych obwodów zapłonowych |
Wyłączniki automatyczne
| F1 | (15A) Grzejnik, klimatyzator |
| F2 | (15A) Grzejnik, klimatyzator |
| F3 | (20A) Ogrzewana szyba tylna (bez światła do jazdy dziennej) |
| F4 | (15A) Przednie światła przeciwmgielne |
| F5 | (20A) Ogrzewana szyba tylna (ze światłem do jazdy dziennej) |
| F6 | (7,5A) Zawór regulacji obrotów biegu jałowego – klimatyzator, układ wyłączania klimatyzatora, nagrzewnica, klimatyzator |
| F7 | (7,5 A) Złącze diagnostyczne, przekaźnik podnośnika szyb, przekaźnik zasilania szyberdachu, przekaźnik czasowy odmgławiacza tylnej szyby, jednostka sterująca immobilizera |
| F8 | (10A) System sterowania automatyczną skrzynią biegów, światła cofania, zestaw wskaźników, wskaźniki |
| F9 | (10A) Wycieraczka tylnej szyby |
| F10 | (15A) Oświetlenie zegara, system audio |
| F11 | (7,5A) Kierunkowskazy |
| F12 | (7,5A) Elektroniczna jednostka sterująca ABS |
| F13 | (15A) Bezpiecznik zapalniczki |
| F14 | (10A) Światła hamowania, elektroniczna jednostka sterująca ABS |
| F15 | (10A) Alarm |
| F 16 | (10A) Podgrzewany czujnik tlenu |
| F17 | (15A) Pompa paliwa, pomocniczy zawór sterujący powietrzem |
| F18 | (10A) Podgrzewane siedzenia |
| F19 | (20A) Wycieraczka przedniej szyby |
| F20 | (7,5A) Lampy wewnętrzne |
| F21 | (3A) Moduł sterujący SRS (system pojedynczej poduszki powietrznej) |
| F22 | (10A) Moduł sterujący SRS (podwójny system poduszek powietrznych) |
| F23 | (10A) Podgrzewane lusterka boczne |
| F24 | (7,5 A) Przekaźnik świec żarowych, regulacja zasięgu reflektorów, zegar, system audio, jednostka sterująca immobilizera |
| F25 | (10A) Zawór e/m do czyszczenia układu odzysku oparów paliwa, zawór e/m do czyszczenia układu EGR, zawór regulacji obrotów biegu jałowego (IAC) -SOHC, zawór e/m zmiennych faz rozrządu, przekaźnik silnika wentylatora chłodzącego, żarzenie przekaźnik wtykowy, sterowanie wyprzedzające przy częściowym obciążeniu, zawór odcinający paliwo e/m, klimatyzacja, przekaźnik blokady startu – automatyczna skrzynia biegów, sterownik oświetlenia dziennego, przekaźnik ogrzewania tylnej szyby, sygnał włączenia zapłonu do elektronicznej jednostki sterującej silnika (CD20E, diesel) |
| F26 | (7,5A) Sygnał startu do elektronicznej jednostki sterującej silnika – CD20E diesel, jednostka sterująca oświetleniem dziennym |
| F27 | Zapasowy bezpiecznik |
| F28 | Zapasowy bezpiecznik |
| F29 | (15A) Środki czyszczące do reflektorów |
| F30 | Zapasowy bezpiecznik |
| F31 | Zapasowy bezpiecznik |
