W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Navara D40 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. Nissan Navara D40 to popularny model pickupa produkowany przez Nissana od 2005 do 2015 roku. Jest to kolejna generacja modelu Navara, który zyskał sobie uznanie ze względu […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Navara D40 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Nissan Navara D40 to popularny model pickupa produkowany przez Nissana od 2005 do 2015 roku. Jest to kolejna generacja modelu Navara, który zyskał sobie uznanie ze względu na swoje zdolności terenowe, trwałość i wszechstronność.
Pod względem stylistycznym, Nissan Navara D40 posiada charakterystyczne, muskularne linie i solidną sylwetkę. W porównaniu do poprzednika (D22), model D40 został wyposażony w nowoczesne elementy stylistyczne, co nadaje mu bardziej nowoczesny i atrakcyjny wygląd. Dostępne są różne warianty nadwozia, takie jak dwudrzwiowy pick-up oraz czterodrzwiowy pick-up z podwójną kabiną.
Navara D40 oferuje również różne opcje napędu, w tym 4×2 (napęd na tylną oś) i 4×4 (napęd na cztery koła). Model ten został zaprojektowany z myślą o jazdzie w różnych warunkach terenowych i posiada zaawansowane systemy kontroli trakcji i stabilności, które poprawiają jego zdolności off-road.
Pod względem silników, Nissan Navara D40 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. W zależności od regionu i roku produkcji, samochód mógł być wyposażony w silniki o różnych pojemnościach, mocach i momentach obrotowych.
Wnętrze Navary D40 jest przestronne i oferuje komfortową przestrzeń dla kierowcy i pasażerów. Wersje z podwójną kabiną mają dodatkowe miejsca z tyłu, co sprawia, że są praktyczne zarówno do użytku osobistego, jak i zawodowego. Kabina jest wyposażona w funkcjonalne elementy, takie jak wygodne siedzenia, intuicyjne układy sterowania i różne opcje wyposażenia, w tym systemy multimedialne i nawigacyjne.
Navara D40 posiada również różne opcje wyposażenia, takie jak klimatyzacja, system audio, elektryczne szyby i lusterka boczne, a także systemy bezpieczeństwa, takie jak ABS, system kontroli trakcji i system kontroli stabilności.
Podsumowując, Nissan Navara D40 to popularny model pickupa, który oferuje zarówno komfort jazdy, jak i trwałość potrzebną do codziennych zadań lub przygód terenowych. Jest to wszechstronny samochód, który spełnia wymagania zarówno użytkowników prywatnych, jak i zawodowych.
Skrzynka bezpieczników w przedziale pasażerskim

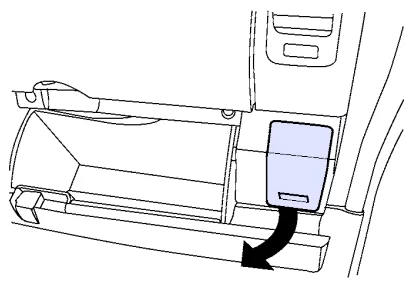

Panel bezpieczników znajduje się za pokrywą w schowku. Otwórz schowek i pociągnij pokrywę skrzynki bezpieczników, aby ją zdjąć.
Tylna strona

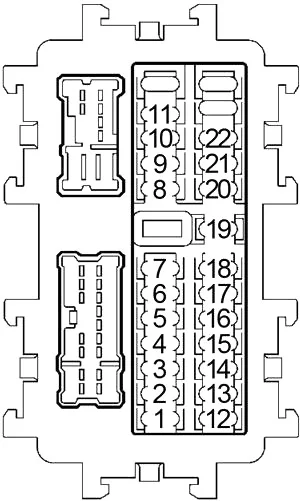

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | BCM (moduł kontroli nadwozia), ECM (moduł kontroli silnika) |
| 2 | – | – |
| 3 | 10 | Jednostka sterująca blokadą mechanizmu różnicowego, przełącznik trybu blokady mechanizmu różnicowego |
| 4 | 10 | Audio, BCM (moduł kontroli nadwozia), tuner radia satelitarnego |
| 5 | 20 | 2010-2014: Gniazdo zasilania |
| 15 | 2004-2009: Gniazdo zasilania konsoli | |
| 6 | 10 | Przełącznik zdalnego sterowania lusterek zewnętrznych |
| 7 | 15 | 2004-2009: Górne przednie gniazdo zasilania |
| 8 | 10 | Sterowanie powietrzem przednim, przekaźnik silnika dmuchawy przedniej |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Przełącznik hamulca ASCD, przekaźnik podgrzewanego siedzenia, złącze łącza danych, przełącznik lampy stopu, system sonaru, system automatycznego sterowania skrzynią biegów, audio |
| 13 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów |
| 14 | 10 | Miernik kombinowany, automatyczne lusterko wewnętrzne zapobiegające oślepianiu |
| 15 | 10 | Przełącznik kombinowany |
| 16 | 10 | Podgrzewany przekaźnik siedzeń |
| 17 | 15 | Wzmacniacz audio, tuner radia satelitarnego |
| 18 | 10 | BCM (moduł kontroli nadwozia), przekaźnik lamp ładunkowych, przednia lampka pomieszczenia/mapy, oświetlenie dziurki od klucza zapłonu, lampka pokojowa w 2. rzędzie, układ sterowania hamulcami, napęd na 4 koła |
| 19 | 10 | Automatyczne, nieoślepiające lusterko wewnętrzne, miernik zespolony, złącze łącza danych, jednostka sterująca blokadą mechanizmu różnicowego, sterowanie powietrzem z przodu, system monitorowania ciśnienia w oponach |
| 20 | 10 | Przekaźnik lampy stopu, przełącznik lampy stopu |
| 21 | 10 | Czujnik kąta skrętu, jednostka sterująca transferem, BCM (moduł kontroli nadwozia), wewnętrzna lampa pokojowa, system zamka elektrycznego, NVIS, system bezpieczeństwa pojazdu |
| 22 | 10 | Zespół automatycznej skrzyni biegów |
| R1 | – | |
| R2 | Akcesorium | |
Skrzynka bezpieczników komory silnika nr 1

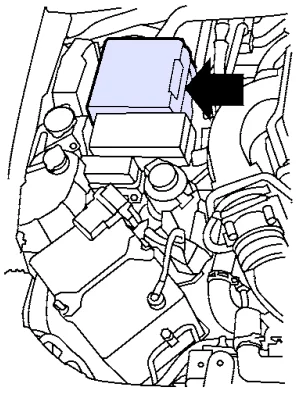

Zdejmij pokrywę skrzynki bezpieczników, naciskając zaczep i podnosząc pokrywę.
2004-2010

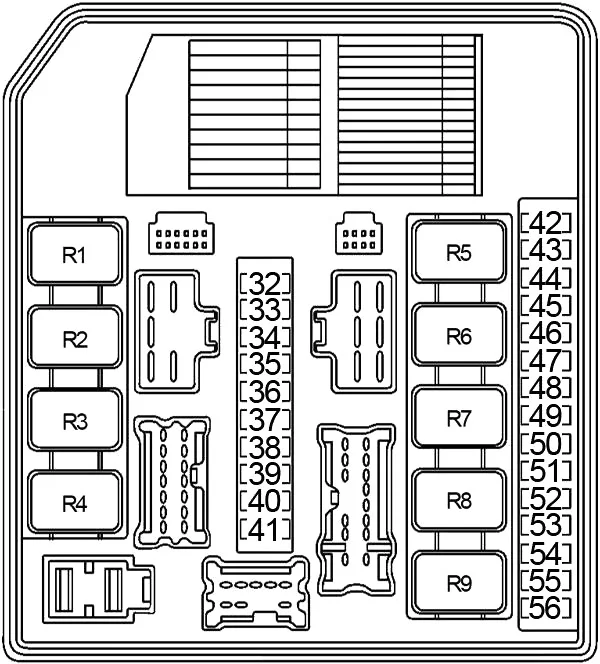

| Numer | Ampery [A] | Opis |
|---|---|---|
| 32 | 10 | Przekaźnik holowniczy przyczepy 2 |
| 33 | – | – |
| 34 | 10 | Reflektor RH (wysoki) |
| 35 | 10 | Reflektor lewy (wysoki) |
| 36 | 10 | Przednie lampy zespolone |
| 37 | 10 | Tylne lampy zespolone, lampy tablicy rejestracyjnej, podświetlenie przełączników, przekaźnik holowniczy przyczepy 1 |
| 38 | 10 | Przekaźnik lampy cofania (automatyczna skrzynia biegów), przekaźnik holowania przyczepy 2 |
| 39 | 30 | Przekaźnik wycieraczek przednich |
| 40 | 15 | Reflektor LH (niski), przekaźnik światła dziennego 2 |
| 41 | 15 | Reflektor RH (niski) |
| 42 | 10 | Przekaźnik klimatyzatora |
| 43 | 15 | Podgrzewany przekaźnik lustrzany |
| 44 | – | – |
| 45 | 10 | Przekaźnik światła dziennego 1 |
| 46 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 47 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 48 | 15 | Przekaźnik pompy paliwa |
| 49 | 10 | Zespół automatycznej skrzyni biegów, przełącznik blokady sprzęgła, przełącznik anulowania blokady, przekaźnik anulowania blokady sprzęgła 2 |
| 50 | 10 | ABS, czujnik kąta skrętu |
| 51 | 10 | Przekaźnik lampy cofania (automatyczna skrzynia biegów), przełącznik lampy cofania (ręczna skrzynia biegów) |
| 52 | 20 | Przekaźnik silnika sterującego przepustnicą |
| 53 | 20 | Moduł sterujący silnika (ECM), przekaźnik ECM, wzmacniacz antenowy NATS |
| 54 | 10 | Czujnik przepływu powietrza, podgrzewany czujnik tlenu |
| 55 | 15 | Wtryskiwacze |
| 56 | 20 | Przednie światła przeciwmgielne |
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Moduł sterujący silnika (ECM) | |
| R3 | Reflektor niski | |
| R4 | Przednia lampa przeciwmgielna | |
| R5 | Rozrusznik | |
| R6 | Podgrzewane lusterko | |
| R7 | Wentylator chłodzący (wysoki) | |
| R8 | Wentylator chłodzący (niski) | |
| R9 | Zapłon | |
2010-2014
| Numer | Ampery [A] | Opis |
|---|---|---|
| 32 | 10 | Przyczepa holownicza |
| 33 | – | – |
| 34 | 10 | Reflektor prawy (światła drogowe), system automatycznego oświetlenia, system bezpieczeństwa pojazdu |
| 35 | 10 | Reflektor lewy (światła drogowe), system automatycznego oświetlenia, system bezpieczeństwa pojazdu |
| 36 | 10 | Przednie lampy zespolone |
| 37 | 10 | Tylne lampy zespolone, lampy tablicy rejestracyjnej, podświetlenie przełączników |
| 38 | 10 | Przekaźnik lampy cofania (automatyczna skrzynia biegów), przyczepa holownicza |
| 39 | 30 | Przekaźnik wycieraczek przednich |
| 40 | 15 | Reflektor lewy (światła mijania), przekaźnik światła dziennego 2, system automatycznego oświetlenia, system bezpieczeństwa pojazdu |
| 41 | 15 | Reflektor prawy (światła mijania), system automatycznego oświetlenia, system bezpieczeństwa pojazdu |
| 42 | 10 | Przekaźnik klimatyzatora |
| 43 | 15 | Przekaźnik podgrzewania lusterka |
| 44 | – | – |
| 45 | 10 | Przekaźnik światła dziennego 1 |
| 46 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 47 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 48 | 15 | Przekaźnik pompy paliwa |
| 49 | 10 | Zespół automatycznej skrzyni biegów, przełącznik blokady sprzęgła, przełącznik anulowania blokady, przekaźnik anulowania blokady sprzęgła 2 |
| 50 | 10 | ABS |
| 51 | 10 | Przekaźnik lampy cofania (automatyczna skrzynia biegów), przełącznik lampy cofania (manualna skrzynia biegów), system sonaru, audio |
| 52 | 20 | Przekaźnik silnika sterującego przepustnicą |
| 53 | 20 | Moduł sterujący silnika (ECM), przekaźnik ECM, NVIS |
| 54 | 15 | Czujnik przepływu powietrza, podgrzewany czujnik tlenu |
| 55 | 15 | Wtryskiwacze |
| 56 | 20 | Przednie światła przeciwmgielne |
| 57 | – | – |
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Wentylator chłodzący (niski) | |
| R3 | Wentylator chłodzący (wysoki) | |
| R4 | Zapłon | |
Skrzynka bezpieczników komory silnika nr 2
Zdejmij pokrywę skrzynki bezpieczników, naciskając zaczep i podnosząc pokrywę.

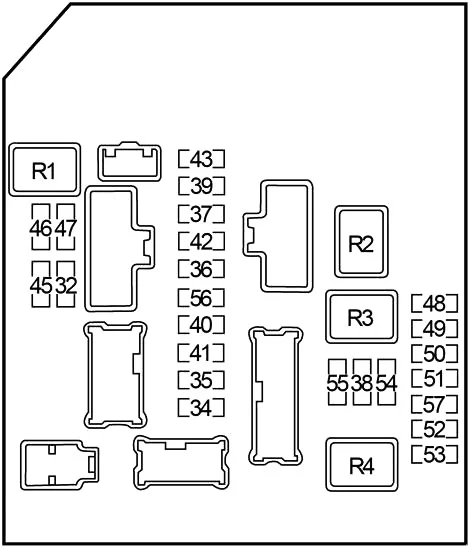

| Numer | Ampery [A] | Opis |
|---|---|---|
| 24 | 15 | Przekaźnik silnika dmuchawy przedniej |
| 25 | 10 | Przełącznik kluczykowy |
| 26 | 20 | Dolne przednie gniazdo zasilania |
| 27 | 15 | Przekaźnik silnika dmuchawy przedniej |
| 28 | – | – |
| 29 | 20 | Audio |
| 30 | 15 | Generator, przekaźnik klaksonowy |
| 31 | – | – |
| g | 50 | BCM (moduł kontroli nadwozia), wyłącznik automatyczny 2 |
| h | 30 | Hamulec elektryczny (przyczepa holownicza) |
| i | 40 | Przekaźnik wentylatora chłodzącego, przekaźnik podgrzewanego lustra |
| J | 40 | Wyłącznik zapłonu, przekaźnik odcinający transfer 1 i przekaźnik 2 |
| K | – | – |
| L | 30 | 2006-2014: ABS |
| 40 | 2004-2005: ABS | |
| m | 30 | Przekaźnik holowniczy przyczepy |
| n | 40 | 2006-2014: ABS |
| 30 | 2004-2005: ABS | |
| R1 | klakson | |
Skrzynka przekaźników komory silnika
Jest w pobliżu skrzynki bezpieczników.

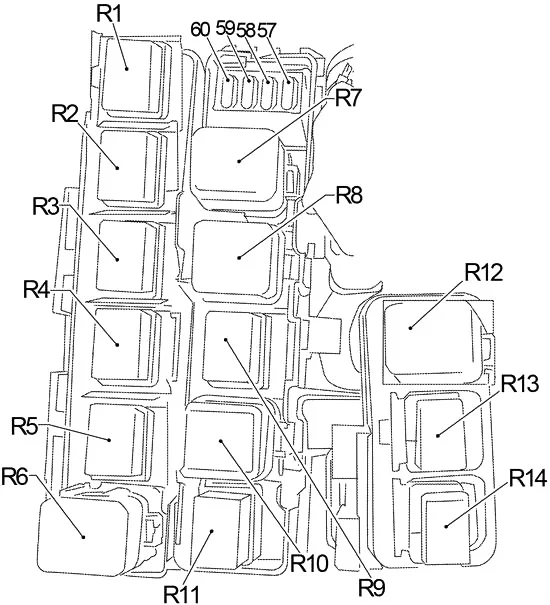

| Numer | Ampery [A] | Opis |
|---|---|---|
| 57 | 10 | Przekaźnik odcinający transfer 1 i przekaźnik 2, jednostka sterująca transferem |
| 58 | 10 | Przełącznik zmiany biegów na 4 koła, jednostka sterująca transferem |
| 59 | – | 2006-2014: – |
| 60 | 15 | 2006-2014: BCM (moduł kontroli nadwozia), przyczepa holownicza |
| R1 | 2006-2014: Prawe kierunkowskazy przyczepy | |
| R2 | Przekaźnik wyłączający transfer 2 (z napędem na 4 koła) | |
| R3 | Przekaźnik światła dziennego 2 | |
| R4 | Lampa stop (z kontrolą zjazdu ze wzniesienia i wspomaganiem ruszania ze wzniesienia) | |
| 2006-2014: Przekaźnik anulowania blokady sprzęgła 1 | ||
| R5 | Przekaźnik światła dziennego 1 | |
| R6 | Lampa zapasowa (z automatyczną skrzynią biegów) | |
| 2006-2014: Przekaźnik anulowania blokady sprzęgła 2 | ||
| R7 | Silnik dmuchawy przedniej | |
| R8 | Niski transfer zmiany biegów (z napędem na 4 koła) | |
| R9 | Przekaźnik wyłączający transfer 1 (z napędem na 4 koła) | |
| R10 | Wysoka zmiana biegów (z napędem na 4 koła) | |
| R11 | 2006-2014: Lewe kierunkowskazy przyczepy | |
| 2004-2005: Przekaźnik anulowania blokady sprzęgła 2 | ||
| R12 | 2006-2014: Lampa cofania (z manualną skrzynią biegów) | |
| R13 | 2006-2014: Przekaźnik holowania przyczepy 1 | |
| R14 | 2006-2014: Przekaźnik holowniczy przyczepy 2 | |
Topliwy blok łącza

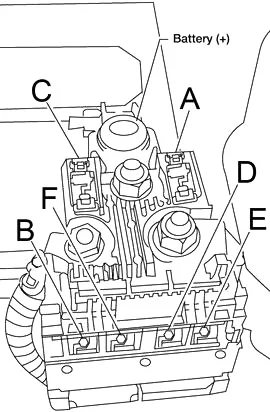

Znajduje się na zacisku akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 140 | Generator, bezpiecznik: „D”, „E”, „F” |
| b | 60 | Przekaźnik akcesoriów (2004- (Bezpieczniki: „4”, „5”, „6”, „7”)), Bezpieczniki: „17”, „18”, „19”, „20”, „21”, „22 ” |
| C | 80 | 2004: Przekaźnik zapłonu (Bezpieczniki: „38”, „48”, „49”, „50”, „51”, „54”, „55”), Bezpieczniki: „46”, „47”, „52”, „53” |
| 80 | 2013: Bezpiecznik: „52”, „53” | |
| D | 80 | Przekaźnik górny reflektorów (bezpieczniki: „34”, „35”), przekaźnik niskiego poziomu reflektorów (bezpieczniki: „40”, „41”), przekaźnik świateł przeciwmgielnych przednich (bezpieczniki: „56”), przekaźnik świateł tylnych (bezpieczniki: „36” , „37”), Bezpiecznik: „32”, „39”, „42”, „43”, „45” |
| E | 100 | Przekaźnik wysoki wentylatora chłodzącego, przekaźnik niskiego poziomu wentylatora chłodzącego, przekaźnik podgrzewanego lustra, bezpiecznik: „24”, „25”, „26”, „27”, „G”, „H”, „I” |
| F | 80 | Bezpiecznik: „J”, „L”, „M”, „N”, „29”, „30” |
