W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Almera II (N16) z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

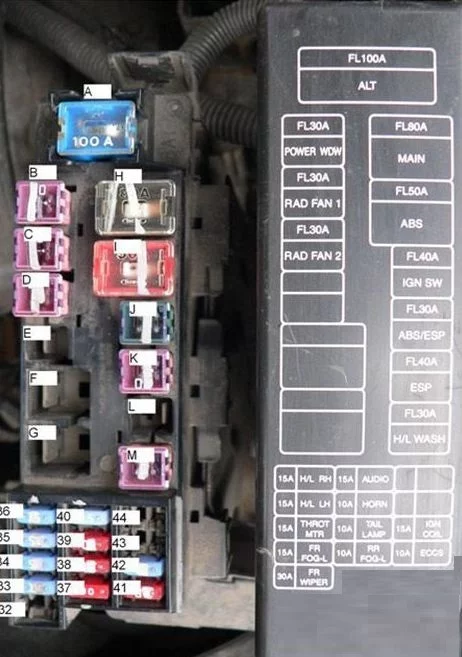

Skrzynki bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 100A | Generator (ładowanie akumulatora) |
| B | 40A | Okna elektryczne |
| C | 40A | Wentylatory chłodzące |
| D | 40A | Wentylatory chłodzące |
| E | 30A | Do silników Diesla |
| F | 60A | Do silników Diesla |
| G | 80A | Do silników Diesla |
| H | 80A | Zasilanie główne, obwód uziemiający |
| I | 50A | ABS |
| J | 30A | Do wyłącznika zapłonu akumulatora |
| K | 30A | ABS/ESP |
| L | 30A | ESP |
| M | 30A | Spryskiwacz reflektorów |
| 32 | 20A | Spryskiwacz tylnej szyby |
| 33 | 15A | Światła przeciwmgielne |
| 34 | 15A | Przekaźnik napędu elektrycznego i siłownika przepustnicy |
| 35 | 15A | Reflektory, światła do jazdy dziennej |
| 36 | 15A | Reflektory, światła do jazdy dziennej |
| 37 | 10 A | Tylne światło przeciwmgielne |
| 38 | 10 A | Światła postojowe, oświetlenie tablicy rejestracyjnej |
| 39 | 10 A | Klakson, ładowanie akumulatora |
| 40 | 15A | Audio, nawigacja, wyświetlacz LCD |
| 41 | 10 A | System zarządzania silnikiem |
| 42 | 10 A | Cewka zapłonowa |
| 43 | 15A | Nieużywany |
| 44 | 10 A | Nieużywany |
Blok przekaźników
| Numer | Przekaźnik |
|---|---|
| R1 | Przekaźnik wentylatora chłodzącego 3 (25221E) |
| R2 | Przednie światła przeciwmgielne (25224QA) |
| R3 | Przekaźnik klimatyzatora E6 (25224D) |
| R4 | Przekaźnik klaksonowy (25620) |
| R5 | Przekaźnik wentylatora chłodzącego (25224J) |
| R6 | Światła (25224A) |
| R7 | Rozrusznik (25224G) |
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, za schowkiem.

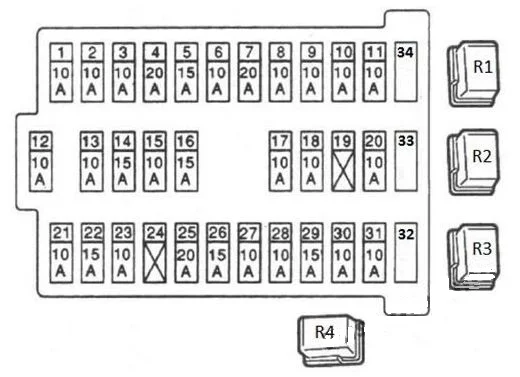

Strona przednia
Rewers
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 A | Lusterka |
| 2 | 10 A | Światła stopu |
| 3 | 15A | Gniazdo elektryczne |
| 4 | 7,5A | Na dodatkowe wyposażenie elektroniczne |
| 5 | 15A | Alarmy i wskaźniki |
| 6 | 10 A | Dodatkowe wyposażenie elektryczne |
| 7 | 20A | Odmgławiacz tylnej szyby |
| 8 | 10 A | Czujnik tlenu |
| 9 | 10 A | Dodatkowy sprzęt elektroniczny |
| 10 | 10 A | Elektroniczne wyposażenie |
| 11 | 10 A | Automatyczna skrzynia |
| 12 | 10 A | ECU (kierunkowskazy, podświetlenie i główne zasilanie deski rozdzielczej, oświetlenie panelu) |
| 13 | 10 A | Lampa wewnętrzna |
| 14 | 15A | Wentylator wewnętrzny (nagrzewnica/klimatyzacja) |
| 15 | 10 A | Klimatyzator |
| 16 | 15A | Wentylator (grzałka / klimatyzator) |
| 17 | 10 A | Układ wtrysku paliwa |
| 18 | 10 A | Poduszki powietrzne |
| 19 | 20A | Dodatkowe wyposażenie elektryczne |
| 20 | 10 A | Moduł silnika |
| 21 | 10 A | Sygnał startowy |
| 22 | 15A | Zapalniczka |
| 23 | – | Nieużywany |
| 24 | 20A | Dodatkowe wyposażenie elektryczne |
| 25 | 20A | Wycieraczki |
| 26 | 7,5A | Dodatkowe wyposażenie elektryczne |
| 27 | 15A | Spryskiwacz przedniej i/lub tylnej szyby (na przełączniku dźwigni) |
| 28 | 15A | Spryskiwacz tylnej szyby |
| 29 | 15A | Pompa paliwowa |
| 30 | 10 A | Prędkościomierz, obrotomierz, wskaźniki temperatury i poziomu paliwa |
| 31 | 10 A | ABS |
| 32 | 10 A | rezerwa |
| 33 | 15A | rezerwa |
| 34 | 20A | rezerwa |
| Przekaźnik z przodu | ||
| R1 | Przekaźnik reflektorów | |
| R2 | Przekaźniki sterujące przepustnicą | |
| R3 | Przekaźnik szyb elektrycznych | |
| R4 | Przekaźnik tylnego światła przeciwmgielnego | |
| Tylny przekaźnik boczny | ||
| R1 | Przekaźnik zapłonu | |
| R2 | Przekaźnik doładowania | |
| R3 | Przekaźnik wyposażenia dodatkowego (akcesoria elektryczne) |
