MG MG3 (2013-2018) – schematy bezpieczników i przekaźników
Rocznik 2013-2018
Zaktualizowano 5.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MG MG3 z lat: 2013, 2014, 2015, 2016, 2017, 2018.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

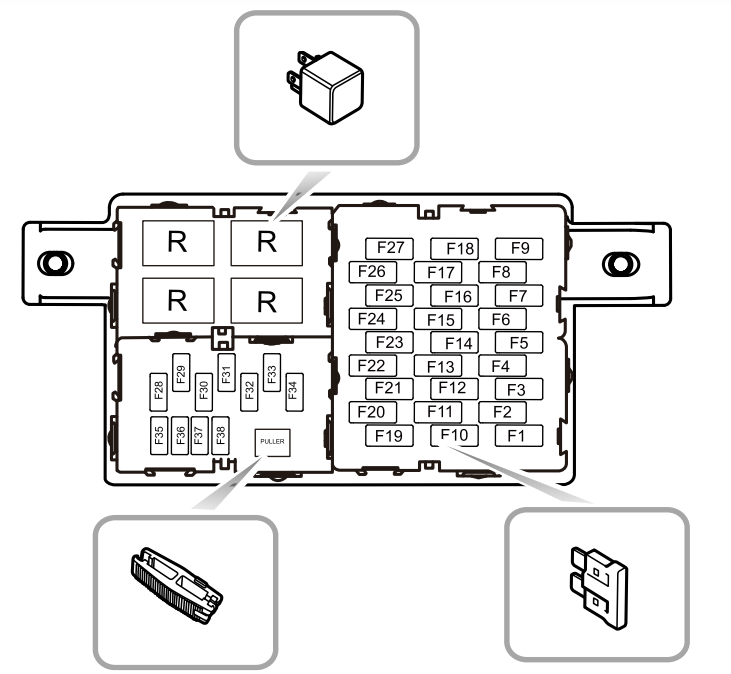

Schemat skrzynki bezpieczników w przedziale pasażerskim
Bezpieczniki znajdują się pod schowkiem na rękawiczki po stronie pasażera z przodu. Zdejmij panel zamykający (jeśli jest dostępny) pod schowkiem na rękawiczki, aby uzyskać dostęp do panelu bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20A | Przekaźnik tylnej wycieraczki, przekaźnik tylnego spryskiwacza (LHD) |
| F2 | 15A | Gniazdo zasilania konsoli środkowej |
| F3 | 5A | Gniazdo diagnostyczne |
| F4 | 5A | ABS, IPK, DC/DC, ECM, BCM, SAS, czujnik odchylenia kierunkowego |
| F5 | 10 A | Przekaźnik spryskiwacza tylnego (RHD) |
| F6 | 5A | Klimatyzacja, przekaźnik dmuchawy, przekaźnik gniazda zasilania konsoli środkowej, przekaźnik podgrzewanej tylnej szyby, przełącznik poziomowania reflektorów, wskaźnik wyłączenia bocznej poduszki powietrznej pasażera |
| F7 | 15A | Przekaźnik super blokady |
| F8 | 10 A | SRS DCU |
| F9 | 10 A | Przełącznik bezwładnościowy |
| F10 | 5A | Lewe światło pozycyjne, oświetlenie przełącznika, lewe światło tylne |
| F11 | 5A | Przednia lampka wewnętrzna/mapowa |
| F12 | 5A | Oświetlenie tylnej tablicy rejestracyjnej, prawe światło tylne, oświetlenie przełącznika, prawe światło pozycyjne |
| F13 | 20A | Przełącznik pedału hamulca, przełącznik świateł cofania |
| F14 | 15A | Silnik CDL (blokada), silnik tylnej klapy (blokada) |
| F15 | 10 A | Bezpiecznik rezerwowy |
| F 16 | 15A | Silnik CDL (odblokowany), silnik tylnej klapy (odblokowany) |
| F17 | 10 A | Klakson |
| F18 | 10 A | BCM, przekaźnik tylnego spryskiwacza, przełącznik kombinowany drzwi kierowcy, IPK, w rozrywce samochodowej |
| F19 | 5A | Lewe światło hamowania, wysoko zamontowane światło hamowania |
| F20 | 20A | Przełącznik podnoszenia lewej tylnej szyby |
| F21 | 5A | Prawe światło hamowania |
| F22 | 20A | Przełącznik podnoszenia prawej tylnej szyby |
| F23 | 5A | ECM, BCM |
| F24 | 25A | Przełącznik podnoszenia szyby pasażera |
| F25 | 20A | Ogrzewanie tylnej szyby |
| F26 | 25A | Przełącznik zespolony drzwi kierowcy |
| F27 | 10 A | Ogrzewanie zewnętrznego lusterka wstecznego |
| F28 | 15A | Rozrywka samochodowa |
| F29 | – | – |
| F30 | 10 A | Klimatyzacja |
| F31 | – | – |
| F32 | 10 A | IPK |
| F33 | – | – |
| F34 | 5A | DAB |
| F35-F38 | Bezpieczniki rezerwowe |

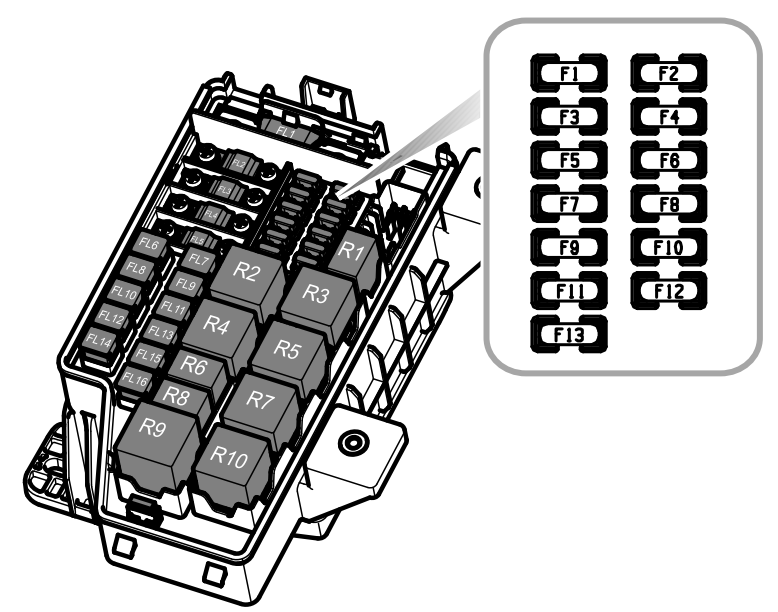

Skrzynka bezpieczników komory silnika
Naciśnij sprzączkę, aby zdjąć pokrywę skrzynki bezpieczników
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Prawe przednie światło mijania |
| F2 | 5A | Czujnik tlenu po wlocie, elektromagnes krzywki wlotu, elektromagnes krzywki wydechu |
| F3 | 10 A | Lewe przednie światło mijania |
| F4 | 10 A | Sprzęgło sprężarki klimatyzacji |
| F5 | 5A | ECM |
| F6 | 5A | Przekaźnik wentylatora chłodzącego, zawór sterujący oczyszczaniem, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik pompy paliwa, wyłącznik startowy |
| F7 | 30A | Przekaźnik włączania wycieraczek przednich, przekaźnik sterowania prędkością wycieraczek przednich |
| F8 | 5A | Czujnik wstępnego tlenu |
| F9 | 15A | Światła do jazdy dziennej, oświetlenie IPK |
| F10 | 10 A | Prawe przednie światło drogowe, oświetlenie IPK |
| F11 | 10 A | Lewe przednie światło drogowe |
| F12 | 30A | Cewki zapłonowe, wtryskiwacze, ECM |
| F13 | 30A | – |
| FL1 | 200A | Alternator, skrzynka bezpieczników w przedziale pasażerskim Bezpiecznik F4, FL11 |
| FL2 | 50A | SCS ECU (pompa) |
| FL3 | 40A | Wentylator chłodzący |
| FL4 | 60A | Skrzynka bezpieczników w przedziale pasażerskim Bezpieczniki F20, F22, F24, F26 |
| FL5 | 80A | Bezpieczniki w skrzynce bezpieczników przedziału pasażerskiego F1, F3, F4, F5, F7, F9, F25, F27, przekaźnik ogrzewania tylnej szyby |
| FL6 | 25A | ECU SCS (zawór) |
| FL7 | 50A | Stacyjka |
| FL8 | 25A | Wspólne przekaźniki odblokowujące i blokujące |
| FL9 | 30A | Przetwornica DC/DC |
| FL10 | 25A | Przekaźnik klaksonu, przekaźnik pompy spryskiwacza |
| FL11 | 30A | Silnik dmuchawy, klimatyzacja |
| FL12 | 25A | Przekaźnik świateł mijania |
| FL13 | 30A | Przekaźnik rozrusznika |
| FL14 | 25A | Wskaźniki BCM i tylne światło przeciwmgielne |
| FL15 | 30A | Przekaźnik świateł pozycyjnych, przekaźnik świateł do jazdy dziennej, skrzynka bezpieczników w komorze silnika Bezpiecznik F9, F10, F11, skrzynka bezpieczników w przedziale pasażerskim F10, F12 |
| FL16 | – | – |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
