W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedes-Benz Klasa M W163 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Mercedes-Benz Klasa M W163 to luksusowy SUV produkowany w latach 1997-2005. Jest to jeden z pierwszych modeli SUV wprowadzonych na rynek przez Mercedes-Benz i cieszył się dużą popularnością ze względu na swoje wyjątkowe cechy i zaawansowane rozwiązania.

Mercedes-Benz Klasa M W163 wyróżnia się charakterystycznym, muskularnym wyglądem i solidną konstrukcją. Posiada wysokie zawieszenie, duże koła i wyraźne linie nadwozia, co nadaje mu sportowy i wyrazisty wygląd. Charakterystyczna atrapa chłodnicy z logo marki oraz eleganckie reflektory dodają mu elegancji i prestiżu.

Wnętrze Klasy M W163 oferuje przestronność, komfort i wysoką jakość wykonania. Kabina jest starannie zaprojektowana, z wygodnymi siedzeniami, dużą ilością miejsca na nogi i głowę oraz funkcjonalnym układem przestrzeni. Materiały użyte we wnętrzu są wysokiej jakości, co dodaje luksusowego charakteru.

Mercedes-Benz Klasa M W163 oferuje różne warianty silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Mocne silniki i zaawansowane układy napędowe zapewniają doskonałe osiągi i płynną jazdę, zarówno na drogach asfaltowych, jak i w terenie. Samochód jest również wyposażony w systemy kontroli trakcji i stabilizacji, co przekłada się na pewność i bezpieczeństwo jazdy.

Ważnym elementem Klasy M W163 są również zaawansowane systemy bezpieczeństwa i asystentów jazdy. Samochód wyposażony jest w system ABS, ESP, systemy kontroli trakcji, poduszkami powietrznymi i systemy monitorowania ciśnienia w oponach. Dzięki temu podróżujący mogą cieszyć się wysokim poziomem bezpieczeństwa.

Mercedes-Benz Klasa M W163 to wszechstronny SUV, który doskonale radzi sobie zarówno na drogach miejskich, jak i w terenie. Jego pojemność bagażnika, zdolność do holowania oraz możliwość składania tylnych siedzeń sprawiają, że jest praktycznym wyborem dla rodzin i osób aktywnych. Dodatkowo, luksusowe wykończenie i wysoka jakość wykonania podkreślają prestiż marki Mercedes-Benz.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

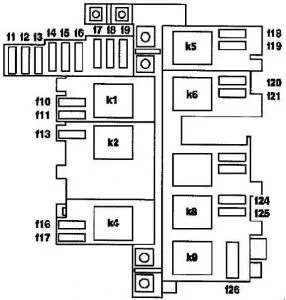

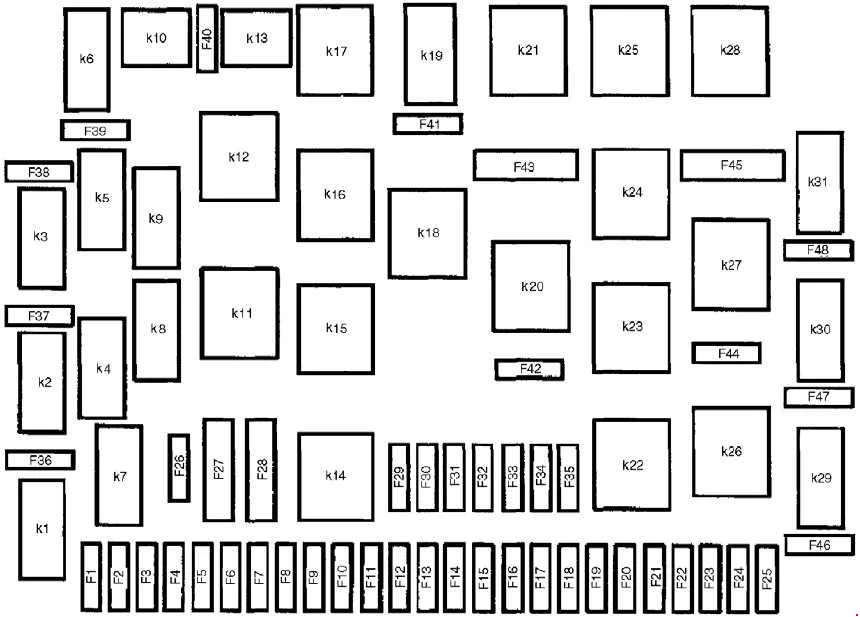

Skrzynka bezpieczników i przekaźników z lewej tylnej części komory silnika (do 08/31/01)

Mercedes-Benz Klasa M W163 (1997-2005) - schematy bezpieczników i przekaźników
Numer
Opis Ampery [A]
1 Gniazdo wewnętrzne (X58 / 1) 15
2 Zestaw wskaźników (A1):

Lewy przedni kierunkowskaz (A1e1);

Lewy przedni kierunkowskaz (E1):

Lewy kierunkowskaz (E1e5)

Lewy lewy tylne światło (E3):

Lewy kierunkowskaz (E3e1)

Lewy pomocniczy kierunkowskaz (E22/1)

Wewnętrzna tuleja łącząca, obwód L (Z53/4)

Złącze zaczepu przyczepy (X52)

7,5
3 Zespół prawego przedniego światła (E2):

Prawe światło drogowe (E2e1)

15
4 Zasilanie dachu przesuwno-uchylnego (SHD), obwód 30:

Silnik dachu przesuwno-uchylnego (SHD) (M12)

30
5 Zespół lewego przedniego światła (E1):

Lewe światło drogowe (E1e1)

Przyrząd prochowy (A1):

Lampka kontrolna świateł drogowych (A1e3)

7,5
6 Silnik wycieraczki tylnych drzwi (M6 / 4) 7,5
7 Przełącznik kombinowany (S4):

Przełącznik świateł awaryjnych (S6/1s1)

Przełącznik układu spryskiwaczy szyby przedniej (S4s4)

Przełącznik wycieraczek (S4s5)

Silnik wycieraczek (M6/1)

Przekaźnik K17:

Przekaźnik okresowy wycieraczek przedniej szyby.

15
8 Jednostka sterująca skrzynią rozdzielczą (N78) 25
9 Przyrząd do czyszczenia przyrządów (A1);

Oświetlenie tablicy rejestracyjnej:

Oświetlenie tablicy rejestracyjnej lewe (E19/3V);

Prawe tylne oświetlenie tablicy rejestracyjnej (E19/4);

Oświetlenie tablicy rejestracyjnej, lewy uchwyt koła zapasowego (E19/5);

Lampka tablicy rejestracyjnej, prawy uchwyt na koło zapasowe (E19/6);

Tuleja złącza kokpitu, drcuit 58d (Z50/1):

Przełącznik lewej szyby  (S21/13y);

Prawy przełącznik szyby  (S21/14) (diody elektroluminescencyjne);

Lewy przedni przełącznik SIH (S51/1);

prawy przedni przełącznik SIH (S51/2) (diody elektroluminescencyjne);

Grzałka/przełącznik AC (S98) (diody elektroluminescencyjne);

Kombinacja przełączników 2-pozycyjnych (S97/6) (diody elektroluminescencyjne);

Przełącznik ESP OFF (S76/6) (diody elektroluminescencyjne);

Włącznik lusterka zewnętrznego, składany i rozkładany (S50/1) (dioda elektroluminescencyjna);

Elektryczny przełącznik regulacji zasięgu świateł (SI/1) (dioda elektroluminescencyjna);

Przełącznik wycieraczek / spryskiwaczy tylnej szyby (S78) (dioda elektroluminescencyjna);

Przełącznik dachowy (S13/2) (dioda elektroluminescencyjna);

Przełącznik światła cofania (S16/2);

Oświetlenie (R3e1);

Grupa przełączników konsoli środkowej (S21).

7,5
10 Radio (A2);

Tuleja łącznika dachowego, obwód 15R (Z54/1):

Lewa osłona przeciwsłoneczna z podświetlanym lusterkiem (Е14/1);

Prawa osłona przeciwsłoneczna z podświetlanym lusterkiem (E14/2);

Jednostka sterująca komputera pokładowego (N41);

Automatyczna ściemnianie Wewnętrzne lusterko wsteczne (H7);

Przednia zapalniczka (z podświetleniem popielniczki) R3:

Element grzewczy (R3r1);

Lampka w schowku na rękawiczki (E13/1) ;

Zestaw wskaźników (A1):

Wskaźnik poduszki powietrznej i lampka ostrzegawcza (A1e15).

10
11 Czujnik masowego przepływu powietrza z gorącą folią (B2 / 5);
Czujnik położenia wałka rozrządu (L5 / 1);
Zawory wtrysku paliwa (Y62);
W przypadku M111:
• Moduł sterujący HFM (N3 / 4).
10
12 Wewnętrzna tuleja łącząca, obwód 58L (Z53 / 6):

• Złącze zaczepu przyczepy (X52);

• Lewe światło tylne (E3);

• Lewe światło tylne i światło postojowe (E3e2);

Zespół lewego przedniego światła (E1):

• Lewe światło pozycyjne i postojowe ( E1e3);

• Lewe światło obrysowe pozycyjne (E1e6).

7,5
13 Tuleja łącznika dachowego, obwód 30 (Z54 / 2):
• Przednia lampa kopułkowa (z opóźnieniem wyłączenia i przednią lampką do czytania) (E15 / 2);
• Tylna lampa wewnętrzna (E15 / 3);
• Lampa kopułkowa z tyłu po lewej stronie (E15 / 8);
• Lampa kopułkowa Z tyłu po prawej stronie (E15 / 9);
• Jednostka sterująca komputera pokładowego (N41);Zestaw wskaźników (A1):
• Lampka ostrzegawcza pasa bezpieczeństwa (A1E9);
Czujnik kąta skrętu kierownicy (N49);
Złącze danych (X11 / 4).
10
14 Diesel:
Urządzenie sterujące wtryskiem;

Zawór recyrkulacji spalin.

10
15 Wewnętrzna tuleja łącząca, obwód 54 (Z52 / 6):
Lewe lewe światło stopu (E3):• Lewe światło stopu (E3e4);

Prawe tylne światło (E4):
• Prawe światło stopu (E4e4);
• Zamontowane centralnie wysoko światło stop (E21);
• Centralne wysoko zamontowane światło stopu, uchwyt koła zapasowego (E35);
• Złącze zaczepu przyczepy (X52).

10
16 Złącze diagnostyczne (X11 / 4)
Przełącznik świateł cofania (S16 / 2)
Tuleja złącza kokpitu, obwód 15 (Z50 / 2):
• Jednostka sterująca klimatyzacją (N19);
• Przełącznik ogrzewania / AC (S98);
• Przełącznik dmuchawy (S98s1);
• Termostat (S98p1);
• Przełącznik recyrkulacji powietrza, Lampka kontrolna (S98h1);
• Oświetlenie (S98e1);
• Włącznik oświetlenia (S98e2);
• Przełącznik recyrkulacji powietrza (S98s2);
• Lampka kontrolna włączenia klimatyzacji (S98h2);
• Włącznik oświetlenia (S98e2);
• Klimatyzacja Włącznik (S98s3);
• Silnik siłownika klapy recyrkulacji powietrza (M39);
• Jednostka sterująca klimatyzacją (N19).
15
17 Skrzynka połączeniowa przestrzeni ładunkowej (X58 / 4) 15
18 Złącze zaczepu przyczepy (X52) 25
19 M111:
Moduł sterujący HFM (N3 / 4);
Regulowany elektromagnes rozrządu wałka rozrządu (Y49);
Zawór odcinający filtra z węglem aktywnym (Y58);
M112 / 113:
Złącze zaciskowe 87 M2e (Z7 / 36);
• Zawór przełączający kolektora dolotowego (Y22 / 5);
• Zawór przełączający EGR (Y27);
• Zawór podciśnieniowy pompy powietrza (Y32);
• Sonda lambda O2 – lewa, przed katalizatorem. (G3 / 3);
• O2-Prawy czujnik tlenu, przed katalizatorem. (G3 / 4)
Zawór sterujący przedmuchu (AKF) (Y58 / 1);
O2-Lewy czujnik tlenu, za katalizatorem. (G3 / 5);
O2-prawy czujnik tlenu, za katalizatorem. (G3 / 6);
M113:
Zawór wyłączający butlę 1Y80;Zawór wyłączający butlę 1Y80.
15
20 Lewe elektrycznie regulowane i podgrzewane lusterko zewnętrzne (M21 / 1), prawe elektrycznie regulowane i podgrzewane lusterko zewnętrzne (M21 / 2);

Podgrzewacz lusterka.

15
21 Z systemem dźwięku:
Wzmacniacz dźwięku (A2 / 13);
Radio (A2).
25
22 Wewnętrzna tuleja łącząca, obwód 15 (Z51 / 5)
• Moduł sterujący ETC [EGS] (N15 / 3);
• Przełącznik rozpoznawania zasięgu transmisji (S16 / 10);
• Elektrozawór blokujący, zapadka rezerwowa / postojowa (Y66 / 1);
• Sterowanie skrzynią rozdzielczą (N78);
• Jednostka sterująca systemów trakcyjnych (N47);
Z ESP:
• Czujnik kąta skrętu (N49);

Zestaw wskaźników (A1)
(F1k3) Przekaźnik pompy paliwa;

Przycisk tempomatu (S40);

Z M111:
Jednostka sterująca HFM-SFI (N3 / 4);
Z M112 / 113:
Sterownik elektroniki silnika (N3 / 10).

23 Zapasowy
24 Wewnętrzna tuleja złącza, obwód 58R (Z52 / 4):
• Złącze zaczepu przyczepy (X52);
Zespół prawego przedniego światła (E2):
• Prawe światło pozycyjne i postojowe (E2e3);
Prawe tylne światło (E4):
• Prawe tylne światło i światło postojowe (E4e2);
Światło obrysowe boczne prawe (E2e6).
7,5
25 Zespół prawego przedniego światła (E2):
• Prawe światło kierunkowskazu (E2e5);
Prawe tylne światło ( E4)
• Prawe światło kierunkowskazu (E4e1);
Prawy dodatkowy kierunkowskaz (E22 / 2);
Sterownik systemu trakcji (N47);
Wewnętrzna tuleja złącza, Obwód R (Z53 / 5):
• Złącze zaczepu przyczepy (X52)Zestaw wskaźników (A1):
• Lampka kierunkowskazów prawego kierunkowskazu (A1e2).
7,5
26 Złączka, obwód 15 z bezpiecznikiem (Z3 / 29):
• Cewki zapłonowe M111 (T1);
• Cewki zapłonowe M112 (T1);
• Cewki zapłonowe M113 (T1).
15
27 Jednostka sterująca systemami trakcyjnymi (N47) 40
28 Wewnętrzna tuleja łącząca podgrzewanych siedzeń (Z53 / 8):
Dostawa lewych / prawych podgrzewanych siedzeń:
• Przekaźnik podgrzewanych siedzeń, etap 1 (K59);
• Przekaźnik podgrzewanych siedzeń, etap 2 (K59 / 1);
• Podgrzewana poduszka lewego przedniego siedzenia (R13 / 1) / Podgrzewana poduszka prawego przedniego siedzenia (R13 / 3);
• Podgrzewana poduszka lewego przedniego oparcia (R13 / 2) Podgrzewana poduszka prawego przedniego oparcia (R13 / 4).
20
29 Grupa przełączników w konsoli środkowej (S21):
• Przełącznik prawej przedniej szyby (S21s2);
• Silnik prawej przedniej szyby (M10 / 4);
• Przełącznik lewej tylnej szyby (S21s3);
Kombinacja przełączników, elektryczne szyby, tylna konsola środkowa (S21 / 15):
• Przełącznik lewej tylnej szyby (S21 / 15s1);
• Silnik elektrycznego podnośnika szyby: tylne lewe (M10 / 5);
Przekaźnik 16:
Prawe przednie okno elektryczne (F1k16).
30
30 Grupa przełączników konsoli środkowej (S21):
• Przełącznik lewej przedniej szyby (S21s1);
• Przełącznik prawej szyby tylnej (S21s4);
Kombinacja przełączników, elektryczne szyby, tylna konsola środkowa (S21 / 15):
• Przełącznik prawej przedniej szyby (S21 / 15s2);
Przekaźnik 18:
Lewe przednie okno elektryczne (F1k18).
30
31 Grupa przełączników konsoli środkowej (S21):
• Przełącznik, elektryczna regulacja lusterka zewnętrznego (S50);
Tuleja złącza kokpitu, okno uchylne (Z50 / 13):
Tylne okno uchylne:
• Przełącznik lewego okna uchylnego (S21 / 13);
• Przełącznik prawego okna uchylnego ( S21 / 14);
Przełącznik dachu przesuwno-uchylnego (S13 / 2).
15
32 Przełącznik regulacji prawego przedniego siedzenia (S23)
Zespół silnika regulacji prawego przedniego siedzenia (M26)
• Silnik do przodu / do tyłu (M26 / m1);
• Silnik do góry / do dołu z tyłu (M26 / m2);
• Silnik do góry / do dołu z przodu (M26 / m3);
• Silnik oparcia przód / tył (M26 / m5).
30
33 Przełącznik regulacji lewego przedniego siedzenia (S22)
Grupa silnika regulacji siedzenia:
Lewy przód (M25).
30
34 Zespół lewego przedniego światła (E1):
Lewe światło mijania (E1e2) (S1 / 1 Elektryczny przełącznik regulacji zasięgu reflektorów);
Silniki regulacji zasięgu lewego reflektora (E1m1), silniki regulacji zakresu prawego reflektora (E1m2).
7,5
35 Zespół prawego przedniego światła (E2):
prawe światło mijania (E2e2).
7,5
36 Ogrzewanie tylnej szyby 25
37 Sygnalizatory fanfar:

• Dwutonowy system sygnalizacji (H1);
• Dwutonowy system sygnalizacji, hom 2 (H1 / 1).

20
38 Pompa paliwa z czujnikiem poziomu paliwa (M3 / 3) 20
39 Zapasowy
40 Pompa próżniowa (M 612.963) 25
41 Przekaźnik pompy obiegowej (F1k19)

Tuleja łącząca prawą komorę silnika, pompa (Z57 / 2):
• Pompa obiegowa chłodziwa (M13);
• Silnik dmuchawy skrzynki z modułami (M2 / 2);

Diesel:
Nagrzewnica stacjonarna.

25
42 Centralny zamek:
• Silnik centralnego zamka lewych drzwi przednich (M14 / 6);
• Silnik centralnego zamka prawych drzwi przednich (M14 / 5);
Tuleja łącząca, wewnętrzny zamek centralny (Z53 / 1):
• Silnik centralnego zamka drzwi tylnych (M14 / 7);
• Silnik CL [ZV] lewych drzwi tylnych (M14 / 8);
• Silnik CL [ZV] drzwi tylnych prawych (M14 / 9);
• Silnik klapki wlewu paliwa CL [ZV] (M14 / 10).
20
43 Przekaźnik dmuchawy nagrzewnicy (F1 k21);
Silnik dmuchawy (М2).
30
44 Przekaźnik wentylatora silnika, stopień 1 (Flk26);
Przekaźnik wentylatora silnika, stopień 1 (F1k26);
Lewa tuleja złącza komory silnika, wentylator (Z56 / 2);
• Lewy dodatkowy wentylator (M4m1);
• Prawy dodatkowy wentylator (M4m2).
30
45 Elektryczna pompa powietrza (M33) 40
46 Tuleja złącza kokpitu, tylne światło przeciwmgielne (Z50 / 10):
• Kombinacja przełączników 2-pozycyjnych (S96 / 7) (dioda tylnego światła przeciwmgielnego);
Lewe tylne światło (E3), prawe tylne światło ( E4);• Lewe tylne światło przeciwmgielne (E3e5), prawe tylne światło przeciwmgielne (E4e5);Złącze zaczepu przyczepy (X52).
7.5
47 Lewe złącze w komorze silnika, dodatkowy reflektor (Z56 / 4)
Lewy przedni reflektor (E1):
• Lewe światło przeciwmgielne (E1e4)
• Lewe dodatkowe światło drogowe (E1e7), prawe dodatkowe światło drogowe (E2e7)
Prawy przedni reflektor (E2)
15
Przekaźniki
K1 Podgrzewany przekaźnik tylnej szyby
K2 Moduł przekaźnika wentylatora (K39)
K3 Elektryczny przekaźnik pompy paliwa (z wyjątkiem silnika 612.963)
K4 Przekaźnik kierunkowskazów w lewo
K5 Obwód 58 przekaźnika, oświetlenie tablicy rejestracyjnej / zestaw wskaźników
K6 Elektroniczny program stabilności (ESP) / przekaźnik wyłączania świateł stopu
K7 Przekaźnik sygnału skrętu w prawo
K8 Przekaźnik rozrusznika (przełącznik elektromagnetyczny, zacisk 50)
K9 Obwód przekaźnika 58R (prawa lampa stojąca)
K10 Zapasowy
K11 Obwód 15 przekaźnika opóźniony (tylko silnik 612.963)
K12 Obwód 15 przekaźnika
K13 Obwód przekaźnika 58L (lewa lampa stojąca)
K14 Przekaźnik komfortowy
K15 Przekaźnik centralnego zamka, odblokowanie tylnej klapy
K16 Przekaźnik prawej przedniej szyby
K17 Przekaźnik wycieraczek przednich, przerywany
K18 Przekaźnik lewej przedniej szyby
K19 Przekaźnik pompy obiegowej nagrzewnicy i bezpiecznik wentylatora skrzynki oraz skrzynka przekaźników
K20 Przekaźnik centralnego zamka: Blokowanie wszystkich drzwi
K21 Przekaźnik dmuchawy nagrzewnicy
K22 Przekaźnik świateł mijania i stykowy
K23 Przekaźnik centralnego zamka: odblokowanie drzwi pasażera z przodu, drzwi tylnych i klapy zbiornika paliwa
K24 Przekaźnik centralnego zamka: Odryglowanie drzwi kierowcy
K25 Przekaźnik zespołu hydraulicznego ETS / ESP
K26 Przekaźnik wentylatora silnika, stopień 1, z klimatyzacją
K27 Zapasowy
K28 Przekaźnik pompy wtrysku powietrza wtórnego
K29 Przekaźnik tylnych świateł przeciwmgielnych

Skrzynka bezpieczników i przekaźników lewa tylna część komory silnika (Stan 09/01/01)

Mercedes-Benz Klasa M W163 (1997-2005) - schematy bezpieczników i przekaźników
Numer
Opis Ampery [A]
1 Nie przypisano
2 Zestaw wskaźników (A1):

• Lewy kierunkowskaz (A1e1)
Lewy przedni kierunkowskaz (E1):
• Lewy kierunkowskaz (E1e5)
Lewy tylny kierunkowskaz (E3):
• Lewy kierunkowskaz (E3e1)
Lewy pomocniczy kierunkowskaz (E22 / 1)
Wewnętrzna tuleja łącząca, obwód L (Z53 / 4)
• Złącze zaczepu przyczepy (X52)

7,5
3 Nie przypisano
4 Zasilanie dachu przesuwno-uchylnego (SHD), obwód 30:
• Silnik dachu przesuwno-uchylnego (SHD) (M12)
20
5 Nie przypisano
6 Podgrzewacz siedzenia 20
7 Przełącznik zespolony (S4):

• Przełącznik świateł awaryjnych (S6 / 1s1)
• Przełącznik układu spryskiwaczy szyby przedniej (S4s4)
• Przełącznik wycieraczek (S4s5) Silnik wycieraczek (M6 / 1)
Pompa płynu do spryskiwaczy szyby przedniej (M5 / 1)
Przekaźnik k17:
Wycieraczka przednia przekaźnik interwałowy

30
8 Jednostka sterująca skrzynki rozdzielczej (N78) / jednostka sterująca E-Call (A35 / 8) 25
9 Zestaw wskaźników (A1)
Oświetlenie tablicy rejestracyjnej:
• Oświetlenie tablicy rejestracyjnej lewych drzwi tylnych (Е19 / 3), oświetlenie tablicy rejestracyjnej prawych tylnych drzwi (E19 / 4),
• Oświetlenie tablicy rejestracyjnej, lewy uchwyt koła zapasowego (E19 / 5), oświetlenie tablicy rejestracyjnej, prawy uchwyt na koło zapasowe (E19 / 6)
Tuleja złącza kokpitu, obwód 58d (Z50 / 1):
• Przełącznik lewej szyby (S21 / 13), przełącznik prawej szyby (S21 / 14) (światło diody elektroluminescencyjne)
• Lewy przedni wyłącznik SIH (S51 / 1), prawy przedni wyłącznik SIH (S51 / 2) (diody elektroluminescencyjne)
• Kombinacja przełączników 2-pozycyjnych (S97 / 6) (diody elektroluminescencyjne)
• Wyłącznik ESP OFF (S76 / 6) (diody elektroluminescencyjne)
• Włącznik lusterka zewnętrznego, składany i rozkładany (S50 / 1) (dioda elektroluminescencyjna)
• Elektryczny przełącznik regulacji zasięgu świateł (S1 / 1) (dioda elektroluminescencyjna)
• Przełącznik wycieraczek / spryskiwaczy tylnej szyby (S78) (dioda elektroluminescencyjna)
• Przełącznik uchylno-przesuwnego dachu (S13 / 2) (dioda elektroluminescencyjna)
• Lampa cofania przełącznik (S16 / 2)
• Oświetlenie (R3e1)
• Zespół przełączników konsoli środkowej (S21)
7,5
10 Radio (A2)
Tuleja łącznika dachowego, obwód 15R (Z54 / 1)
• Osłona przeciwsłoneczna Lett z podświetlanym lusterkiem (Е14 / 1)
• Prawa osłona przeciwsłoneczna z podświetlanym lusterkiem (E14 / 2)
• Automatyczne ściemnianie lusterka wstecznego (H7)
Przednia zapalniczka z podświetleniem popielniczki (R3)
• Element grzejny (R3r1)
Lampka schowka na rękawiczki (E13 / 1) Zestaw
wskaźników (A1):
• Wskaźnik poduszki powietrznej i lampka ostrzegawcza (A1e15)
10
11 Czujnik masowego przepływu powietrza z gorącą folią (B2 / 5)
Czujnik położenia wałka rozrządu (L5)
Zawory wtrysku paliwa (Y62)
W przypadku M111:
• Moduł sterujący HFM (N3 / 4)
15
12 Wewnętrzna tuleja łącząca, obwód 58L (Z53 / 6)
• Złącze zaczepu przyczepy (X52)
• Lewe światło tylne (E3):• Lewe światło tylne i światło postojowe (E3e2)Zespół lewego przedniego światła (E1):
• Lewe światło postojowe i postojowe (E1e3) )
• Światło obrysowe z lewej strony (E1e6)
7,5
13 Tuleja łącznika dachowego, obwód 30 (Z54 / 2)
• Przednia lampa kopułkowa (z opóźnieniem wyłączenia i przednią lampką do czytania) (E15 / 2)
• Tylna lampa wewnętrzna (E15 / 3)
• Lampa kopułkowa z tyłu po lewej stronie (E15 / 8 )
• Lampa kopułkowa w prawym tylnym rogu (E15 / 9)
• Lewe przednie światła wnęki na nogi (E17 / 16)
• Prawe przednie światła wnęki na nogi (E17 / 15)
• Jednostka sterująca komputera pokładowego (TRIP) (N41) Opryskiwacz
(A1):
Układ kierowniczy czujnik kąta (N49)
złącze Datalink (X11 / 4)
10
14 Sterownik silnika (diesel);

Urządzenie sterujące wtryskiem;

Zawór recyrkulacji spalin.

25
15 Wewnętrzna tuleja łącząca, obwód 54 (Z52 / 6)
Lewe lewe światło stopu (E3)• Lewe światło stopu (E3e4)
Prawe tylne światło (E4):
• Prawe światło stopu (E4e4)
• Środkowe górne światło stopu (E21)
• Środkowe wysoko -montowane światło stopu, uchwyt na koło zapasowe (E35)
• Włącznik światła stopu
10
16 Złącze diagnostyczne (X11 / 4)
Przełącznik świateł cofania (S16 / 2)
Tuleja złącza kokpitu, obwód 15 (Z50 / 2)
• Jednostka sterująca klimatyzacją (N19)
• Przełącznik ogrzewania / AC (S98)
• Przełącznik dmuchawy (S98s1)
• Termostat (S98p1)
• Oświetlenie (S98el)
• Oświetlenie (S98e2)
• Przełącznik recyrkulacji powietrza (S98s2)
• Włącznik klimatyzacji (S98s3)
• Silnik siłownika klapy recyrkulacji powietrza (M39) Zestaw
wskaźników (A1)
15
17 Skrzynka połączeniowa przestrzeni ładunkowej (X58 / 4) 20
18 Złącze zaczepu przyczepy (X52) 25
19 M111:
Moduł sterujący HFM (N3 / 4)
Regulowany elektromagnes rozrządu wałka rozrządu (Y49)
Zawór odcinający filtra z węglem aktywnym (Y58)
M112 / 113:
Złącze zaciskowe 87 M2e (Z7 / 36)
• Zawór przełączający EGR (Y27)
• Podciśnienie pompy powietrza zawór (Y32)
• O2-Lewy czujnik tlenu, przed katalizatorem. (G3 / 3)
• O2-Prawy czujnik tlenu, przed katalizatorem. (G3 / 4)
Zawór sterujący przedmuchu (Y58 / 1)
O2 – lewy czujnik tlenu, za katalizatorem. (G3 / 5)
O2-prawy czujnik tlenu, za katalizatorem. (G3 / 6)
15
20 Nie przypisano
21 Radio (A2);
Telefon komórkowy;
System sterowania głosem (VCS).
15
22 Wewnętrzna tuleja łącząca, obwód 15 (Z51 / 5)
• Moduł sterujący ETC [EGS] (N15 / 3)
• Przełącznik rozpoznawania zasięgu transmisji (S16 / 10)
• Elektrozawór blokujący, zapadka rezerwowa / postojowa (Y66 / 1)
• Sterowanie skrzynią rozdzielczą (N78)
• Jednostka sterująca systemów trakcyjnych (N47) Z ESP:
• Czujnik kąta skrętu (N49)Zestaw wskaźników (A1)Przycisk tempomatu (S40)
Z M111:
Jednostka sterująca HFM-SFI (N3 / 4)
Z M112 / 113:
Sterownik elektroniki silnika (N3 / 10)
Sterownik wentylatora ssącego (N65 / 2) w modelach 163.174 / 175
Czujnik deszczu (B38)
15
23 Moduł sterujący regulacją zakresu reflektorów (N71) 15
24 Wewnętrzna tuleja złącza, obwód 58R (Z52 / 4)
• Złącze zaczepu przyczepy (X52)
Zespół prawego przedniego reflektora (E2)
• Prawe światło postojowe i postojowe (E2e3)
Prawe światło tylne (E4)
• Prawe tylne światło i światło postojowe (E4e2)
Prawa strona -światło znacznikowe (E2e6)
7,5
25 Prawy przedni reflektor (E2)
• Prawy kierunkowskaz (E2e5)
Prawy tylny reflektor (E4)
• Prawy kierunkowskaz (E4e1)
Prawy pomocniczy kierunkowskaz (E22 / 2)
Sterownik systemu trakcji (N47)
Wewnętrzna tuleja łącząca, obwód R (Z53 / 5):
• Złącze zaczepu przyczepy (X52)
Przyrząd do czyszczenia (A1)• Kierunkowskaz w prawo Lampka kontrolna (A1e2)
7,5
26 Końcówka złącza 15, bezpiecznik (Z3 / 29)
• Kolumny zapłonowe M111 (T1)
• Kolektory zapłonowe M112 (T1)
• Cewki zapłonowe M113 (T1)
15
27 Jednostka sterująca systemami trakcyjnymi (N47) 40
28 Nie przypisano
29 Nie przypisano
30 Nie przypisano
31 Grupa przełączników konsoli środkowej (S21)
Tuleja złącza kokpitu, okno wentylacyjne (Z50 / 13)
• Przełącznik lewej szyby (S21 / 13)
• Przełącznik prawej szyby (S21 / 14)
Przełącznik uchylno-przesuwnego dachu (S13 / 2)
Lampy lusterek
15
32 Nie przypisano
33 Nie przypisano
34 Nie przypisano
35 Nie przypisano
36 Podgrzewacz lustra 10
37 System sygnalizacji dwukolorowej (H1) 20
38 Pompa paliwa z czujnikiem poziomu paliwa (M3 / 3) tylko w modelu 163.128 15
39 Nie przypisano
40 System dzwiękowy 25
41 Nie przypisano
42 Centralny zamek:
• Silnik centralnego zamka lewych drzwi przednich (M14 / 6)
• Silnik centralnego zamka prawych drzwi przednich (M14 / 5)
Wewnętrzna tuleja złącza centralnego zamka, silnik 1 (Z53 / 1)
• Silnik centralnego zamka drzwi tylnych (M14 / 7)
• Silnik CL [ZV] lewych drzwi tylnych (M14 / 8)
• Silnik CL [ZV] drzwi tylnych prawych (M14 / 9)
• Silnik klapki wlewu paliwa CL [ZV] (M14 / 10)
20
43 Silnik dmuchawy (М2) z tyłu 20
44 Pompa płynu do spryskiwaczy tylnych drzwi (M5 / 3) 15
44 Typ 163.154 / 157
Przekaźnik wentylatora silnika, stopień 1 (F1k26)
Przekaźnik wentylatora silnika, stopień 1 (F1k26)
Tuleja złącza lewej komory silnika, wentylator (Z56 / 2)
• Dodatkowy wentylator lewy (M4m1)
• Dodatkowy wentylator prawy (M4m2)
40
45 Elektryczna pompa powietrza (M33) 40
46 Tuleja złącza kokpitu, tylne światło przeciwmgielne (Z50 / 10)
• Lewe tylne światło przeciwmgielne (E3e5), prawe tylne światło przeciwmgielne (E4e5)
Złącze zaczepu przyczepy (X52)
7,5
47 Dodatkowa tuleja złącza reflektora, po prawej stronie komory silnika (Z56 / 4)
Lewy przedni reflektor (E1)
• Lewe światło przeciwmgielne (E1e4)
• Lewe dodatkowe światło drogowe (E1e7), prawe dodatkowe światło drogowe (E2e7)
Prawy przedni reflektor (E2)
• Prawe światło przeciwmgielne (E2e4)
15
48 Sygnał dźwiękowy (H3) 20
Przekaźniki
K1 Przekaźnik podgrzewanych lusterek
K2 Moduł przekaźnika wentylators (K39)
K3 Elektryczny przekaźnik pompy paliwa (z wyjątkiem silnika 612.963)
K4 Przekaźnik kierunkowskazów w lewo
K5 Obwód 58 przekaźnika, oświetlenie tablicy rejestracyjnej / zestaw wskaźników
K6 Przekaźnik światła stopu
K7 Przekaźnik sygnału skrętu w prawo
K8 Przekaźnik rozrusznika (przełącznik elektromagnetyczny, zacisk 50)
K9 Obwód przekaźnika 58R (prawa lampa stojąca)
K10 Zapasowy
K11 Obwód przekaźnika 15 z opóźnieniem (tylko silniki 612.963 i 628.963)
K12 Obwód 15 przekaźnika
K13 Obwód przekaźnika 58L (lewa lampa stojąca)
K14 Przekaźnik komfortowy (okna / dach / lusterka)
K15 Przekaźnik centralnego zamka, odblokowanie tylnej klapy
K16 Zapasowy
K17 Przekaźnik wycieraczek przednich, przerywany
K18 Zapasowy
K19 Zapasowy
K20 Przekaźnik centralnego zamka: Blokowanie wszystkich drzwi
K21 Zapasowy
K22 Zapasowy
K23 Przekaźnik centralnego zamka: odblokuj przednie drzwi pasażera, tylne drzwi
K24 Przekaźnik centralnego zamka: Odblokowanie drzwi kierowcy i klapki wlewu paliwa
K25 Zapasowy
K26 Przekaźnik wentylatora silnika, stopień 1, z klimatyzacją
K27 Przekaźnik pompy spryskiwacza tylnych drzwi
K28 Przekaźnik pompy wtrysku powietrza wtórnego
K29 Przekaźnik tylnych świateł przeciwmgielnych

Bezpieczniki i skrzynka z modułami, prawa przednia przestrzeń na nogi

Mercedes-Benz Klasa M W163 (1997-2005) - schematy bezpieczników i przekaźników
Numer
Opis
Ampery [A]
1 Kontrolka AIRBAG OFF 7.5
2 Zapalniczka przednia (z podświetleniem popielniczki) Do VIN A289564, X754619:

20

Od VIN A289565, X754620:

15
3 Silnik wycieraczki tylnej klapy 15
4 Do VIN A289564, X754619: jednostka sterująca E-Call (tylko (USA))
Od VIN A289565, X754620: silnik dmuchawy przedniej
7,5
40
5 Odkurzacz / klimatyzacja Do VIN A289564, X754619:

7.5

Od VIN A289565, X754620:

15
6 Gniazdo wewnętrzne 20
7 Nie przypisano
8 Podgrzewana poduszka lewego przedniego siedzenia i podgrzewana poduszka prawego przedniego siedzenia;

Nie przypisane.

Do VIN A289564, X754619:

20

Od VIN A289565, X754620
9 Nie przypisano
10 Przełącznik regulacji lewego przedniego siedzenia Do VIN A289564, X754619:

30

Od VIN A289565, X754620:

35
11 Przełącznik regulacji prawego przedniego siedzenia Do VIN A289564, X754619:

30

Od VIN A289565, X754620:

35
13 Wymontuj istniejącą pompę paliwa z czujnikiem poziomu paliwa (benzyna) 20
17 Ogrzewana szyba tylna 25
19 Pompa HCS [SRA] 30
20 Prawe światło drogowe Od VIN A289565, X754620:

7,5
21 Lewy wskaźnik świateł drogowych / drogowych Od VIN A289565, X754620:

7,5
24 Silniki podnośników szyb tylnych i zasilanie dolnego panelu sterowania Od VIN A289565, X754620:

25
25 Silniki podnośników szyb przednich i zasilanie dolnego panelu sterowania Od VIN A289565, X754620:

25
Przekaźniki
K1 Przekaźnik sterowania wygodą siedzeń
K2 Przekaźnik pompy paliwa (benzyna)
K4 Przekaźnik odmrażania tylnej szyby
K5 Przekaźnik pompy HCS [SRA]
K6 Pomocniczy przekaźnik świateł drogowych (od VIN A289565, X754620)
K8 Dolny panel sterowania / przełącznik mostka stykowego (od VIN A289565, X754620)
K9 Przekaźnik do zasilania napięciem termin. 15



Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
