- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

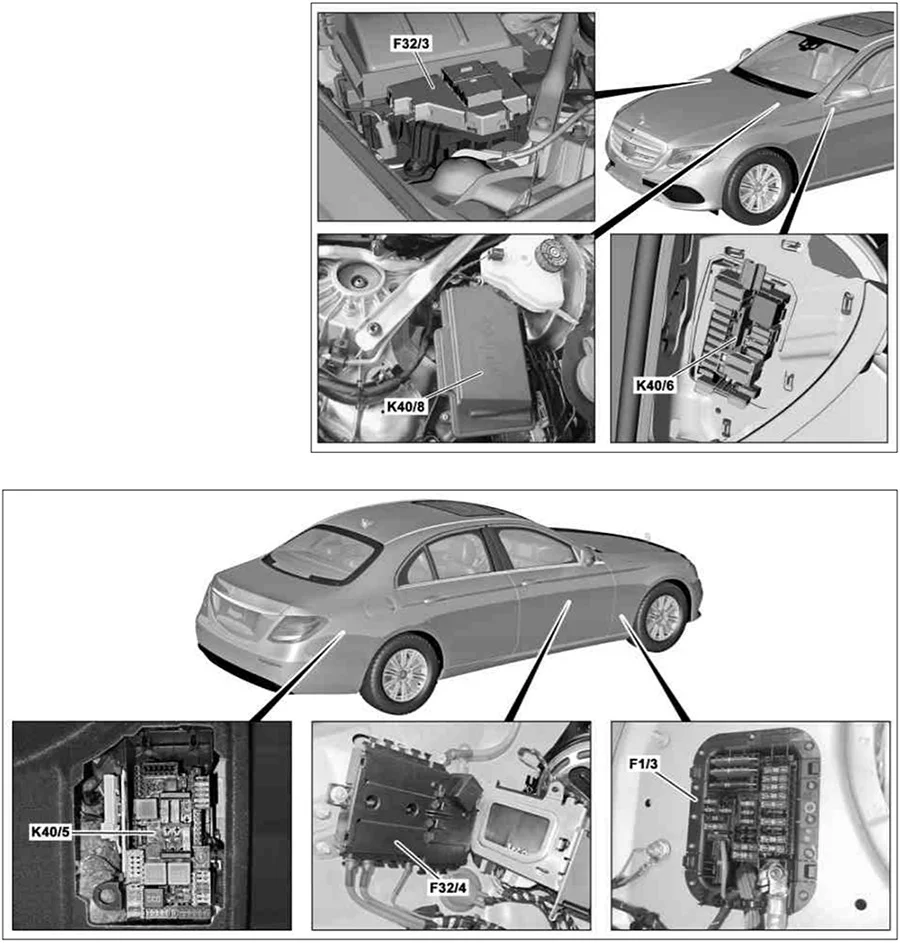

Lokalizacja skrzynek bezpiecznikowych
- F32/3 – Skrzynka bezpieczników wstępnych, komora silnika;
- K40/6 – Moduł bezpieczników i przekaźników lewy;
- K40/8 – Moduł bezpieczników i przekaźników, silnik;
- F1/3 – skrzynka bezpieczników słupka A, prawa;
- F32/4 – Przestrzeń wewnętrzna poprzedniej skrzynki bezpieczników pojazdu;
- K40/5 – Moduł bezpieczników i przekaźników, komora tylna.

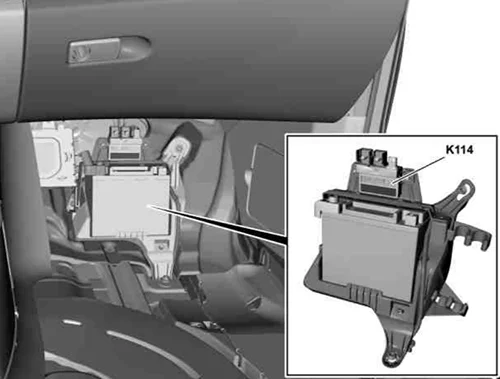

K114: Dodatkowy przekaźnik akumulatora do funkcji ECO start i stop (model 213.050)

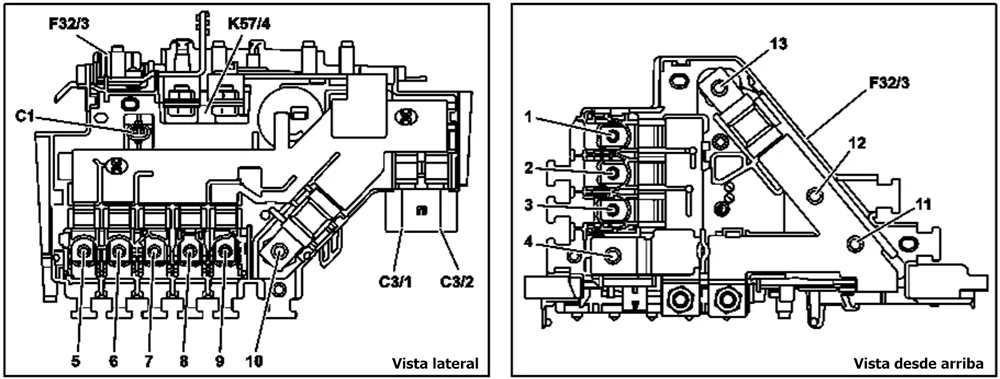

F32/3: Skrzynka bezpieczników wstępnych, komora silnika
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Sterownik elektrycznego wspomagania kierownicy (N68) | 100A |
| 2 | Dotyczy silnika wysokoprężnego: końcowy etap żarzenia (N14/3) | 100A |
| 3 | Skrzynka bezpieczników słupka A, prawa strona (F1/3) | 30A |
| 5 | Obowiązuje z wyjątkiem kodu 489 (AIR BODY CONTROL) lub modelu 213 (z wyjątkiem 213.050):
Moduł bezpieczników i przekaźników, silnik (K40/8) |
80A |
| Obowiązuje z kodem 489 (AIR BODY CONTROL) lub modelem 213.050:
Moduł bezpieczników i przekaźników, silnik (K40/8) |
150A | |
| 6 | Obowiązuje z wyjątkiem kodu 489 (AIR BODY CONTROL) lub w modelu 213 (z wyjątkiem 213.050):
Moduł bezpieczników i przekaźników, lewy (K40/6) |
80A |
| Obowiązuje z kodem 489 (AIR BODY CONTROL) lub modelem 213.050: Moduł bezpieczników i przekaźników, lewy (K40/6) | 150A | |
| 7 | Obowiązuje w przypadku silnika wentylatora 600 W:
Silnik wentylatora (M4/7) |
80A |
| Obowiązuje w przypadku silnika wentylatora 850 W:
Silnik wentylatora (M4/7) |
||
| 8 | Obowiązuje w przypadku silnika wentylatora 1000 W:
Silnik wentylatora (M4/7) |
100A |
| 9 | Dotyczy silnika 654 o kodzie 494 (wersja USA): Sterownik nagrzewnicy katalizatora (N33/3) | 150A |
| 10 | Wstępna skrzynka bezpieczników w przedziale pasażerskim (F32/4) | 300A |
| 11 | Zapasowy | – |
| 12 | Zapasowy | – |
| 13 | Obowiązuje w modelu 213 (z wyjątkiem 213.050): Alternator (G2) | 400A |
| Obowiązuje w modelu 213.050: Jednostka sterująca elektroniki mocy (N129/1) | ||
| C1 | Przekaźnik odłącznika akumulatora (K57/4) | – |
| C3/1 | Elektroniczna jednostka sterująca programem stabilności (N30/4) | 40A |
| C3/2 | Elektroniczna jednostka sterująca programem stabilności (N30/4) | 60A |
| K57/4 | Przekaźnik odłącznika akumulatora |

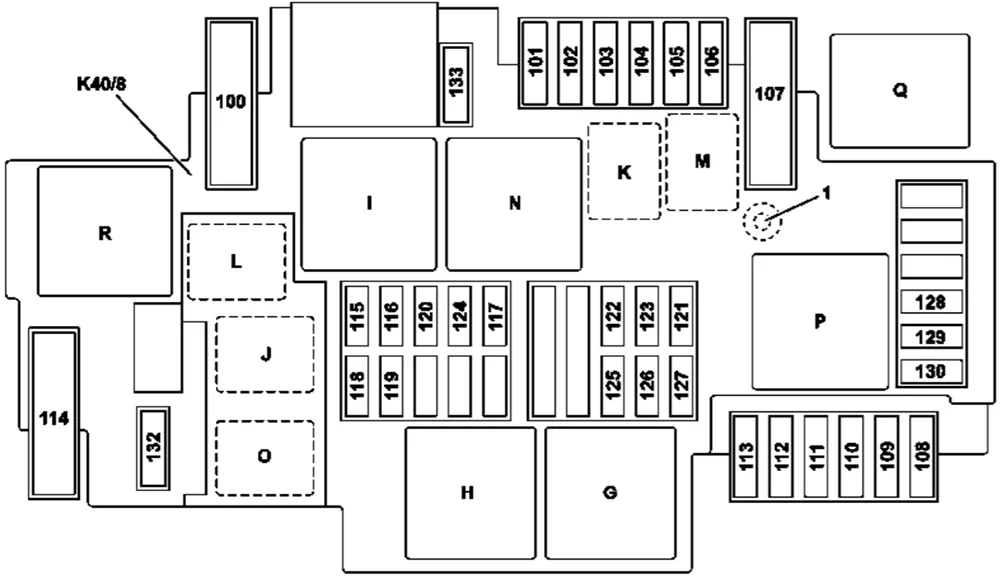

K40/8: Moduł bezpieczników i przekaźników w komorze silnika

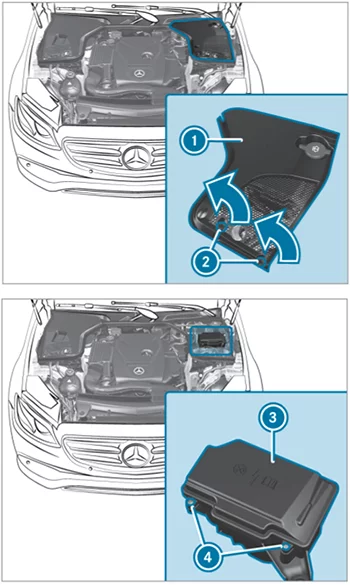

- Obróć zaciski 2 pokrywy 1 o ćwierć obrotu w lewo.
- Zdejmij pokrywę 1, ciągnąc ją w górę w kierunku wskazanym przez strzałkę.
- Jeśli w skrzynce bezpieczników jest wilgoć, usuń ją suchą szmatką.
- Poluzuj śruby 4 i zdejmij pokrywę 3 skrzynki bezpieczników do góry.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 100 | Obowiązuje w modelu 213.050: Elektryczna pompa próżniowa (M56) | 40A |
| 101 | Zacisk zaciskowy 87/2 (Z7/48z1) | 15A |
| 102 | Obowiązuje dla silników 274, 276, 642: Elektryczne połączenie wtykowe wiązki silnika/przedziału silnika (X26) | 20 |
| Obowiązuje dla silnika 642, 654: Jednostka sterująca CDI (N3/9) | ||
| 103 | Obowiązuje dla silnika 274: Jednostka sterująca ME (N3/10) | 15A |
| Obowiązuje dla silnika 654: Jednostka sterująca CDI (N3/9) | ||
| Obowiązuje z KODEM U77 ( oczyszczanie gazów spalinowych BlueTEC Diesel (SCR)):
Jednostka sterująca czujnika NOx przed katalizatorem utleniania oleju napędowego (N37/7) Jednostka sterująca czujnika NOx za katalizatorem SCR (N37/8 |
||
| 104 | Obowiązuje dla silnika 274:
Elektryczne połączenie wtykowe wiązki silnika/przedziału silnika (X26) |
15A |
| Obowiązuje dla silnika 642:
Elektryczne połączenie wtykowe wiązki silnika/przedziału silnika (X26) |
||
| Obowiązuje dla silnika 654:
Jednostka sterująca CDI (N3/9) |
||
| 105 | Zapasowy | – |
| 106 | Zapasowy | – |
| 107 | Zapasowy | – |
| 108 | Obowiązuje w modelu 213.050:
Jednostka sterująca modułu pedału przyspieszenia (B37n1) |
15A |
| 109 | Obowiązuje w modelu 213.050:
Generator dźwięku (H4/16) |
10 A |
| 110 | Obowiązuje z kodem 631 (statyczne reflektory LED, ruch lewostronny) lub kodem 632 (statyczne reflektory LED, ruch prawostronny) lub kodem P35 (pakiet oświetlenia):
Sterownik prawego reflektora (E2n9) |
20 |
| Obowiązuje z kodem P35 (Pakiet oświetlenia):
Lewa przednia jednostka oświetleniowa Jednostka sterująca z matrycą LED (E1n11) |
||
| 111 | Silnik wycieraczek (M6/1) | 30A |
| 112 | Zapasowy | – |
| 113 | rozrusznik (M1) | 30A |
| 114 | Obowiązuje w modelu 213.0/1 z kodem 489 (AIR BODY CONTROL) lub w modelu 213.2:
Sprężarka AIR BODY CONTROL (A9/1) |
40A |
| 115 | Zapasowy | – |
| 116 | Obowiązuje w modelu 213.050:
Elektroniczna jednostka sterująca programem stabilności (N30/4) |
5A |
| 117 | Zapasowy | 7,5A |
| 118 | Zacisk końcowy 87/C2 (Z141/2z1) | 15A |
| 119 | Zacisk zaciskowy 87 C1 (Z141/1z1) | 15A |
| 120 | Zapasowy | – |
| 121 | Obowiązuje ze zmianą 725:
Kondensator blokady postojowej (C8) |
10 A |
| 122 | Zapasowy | – |
| 123 | Przednia jednostka sterująca SAM (N10/6) | 5A |
| 124 | Zapasowy | – |
| 125 | Zapasowy | – |
| 126 | Obowiązuje z wyjątkiem kodu 631 (statyczne reflektory LED, ruch lewostronny), kodu 632 (statyczne reflektory LED, ruch prawostronny) i z wyjątkiem kodu P35 (pakiet oświetlenia):
Zespół świateł lewych przednich (E1) Zespół świateł przednich prawych (E2) Przełącznik oświetlenia zewnętrznego (S1) |
5A |
| 127 | Obowiązuje z wyjątkiem modelu 213.050:
Ogranicznik spadku napięcia (R62) |
5A |
| 128 | Przełącznik oświetlenia zewnętrznego (S1) | 5A |
| 129 | Elektroniczna jednostka sterująca programem stabilności (N30/4) | 5A |
| 130 | Zapasowy | – |
| 132 | Obowiązuje z kodem 489 (AIR BODY CONTROL):
Jednostka sterująca AIR BODY CONTROL (N51/3) |
5A |
| 133 | Obowiązuje z kodem 631 (statyczne reflektory LED, ruch lewostronny) lub kodem 632 (statyczne reflektory LED, ruch prawostronny) lub kodem P35 (pakiet oświetlenia):
Sterownik lewych reflektorów (E1n9) |
20 lat |
| Obowiązuje z kodem P35 (Pakiet oświetlenia):
Prawa przednia jednostka oświetleniowa Jednostka sterująca z matrycą LED (E2n11) |
||
| G | Zacisk przekaźnika 15 komora silnika (K40/8kG) | |
| H | Zacisk przekaźnika 50, rozrusznik (K40/8kH) | |
| I | Obowiązuje w modelu 213.050:
Mechaniczny przekaźnik pompy próżniowej (-) (K40/8kl) |
|
| J | Przekaźnik CPC (K40/8kJ) | |
| K | Zapasowy | |
| N | Zacisk przekaźnika 87M (K40/8kN) | |
| O | Obowiązuje w modelu 213.050: Przekaźnik zacisku 15 rozrusznika (K40/8kO) | |
| P | Obowiązuje dla silnika 274.9: Przekaźnik pompy płynu chłodzącego (K40/8kP) | |
| Q | Obowiązuje w modelu 213.050: Przekaźnik elektroniczny pompy próżniowej (+) (K40/8kQ) | |
| R | Obowiązuje w modelu 213.0/1 z kodem 489 (AIR BODY CONTROL) lub w modelu 213.2: Przekaźnik AIR BODY CONTROL (K40/8kR) | |
Przekaźniki J, K, L, M i O są umieszczone wewnątrz skrzynki i na stałe przylutowane do płytki drukowanej.

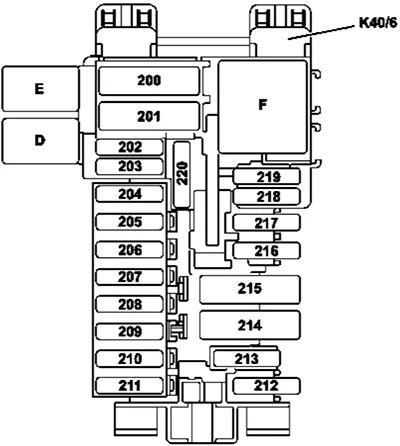

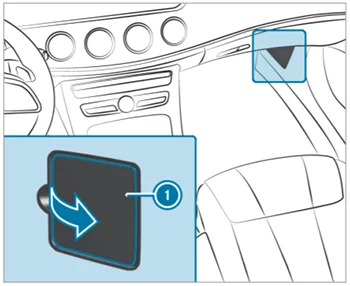

K40/6: Moduł bezpieczników i przekaźników po lewej stronie
Skrzynka bezpieczników znajduje się obok kokpitu pod osłoną.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 200 | Przednia jednostka sterująca SAM (N10/6) | 40A |
| 201 | Przednia jednostka sterująca SAM (N10/6) | 40A |
| 202 | Zapasowy | – |
| 203 | Sterownik drzwi przednich lewych (N69/1) | 30A |
| 204 | Obowiązuje z KODEM 498 (wersja japońska):
Dedykowana jednostka sterująca komunikacji krótkiego zasięgu (A50/6) przez blok bezpieczników w kokpicie (F11/1) |
5A |
| 205 | Jednostka sterująca modułu rurki osłonowej (N80) | 7,5A |
| 206 | Zegar analogowy (A70/1) Górna jednostka sterująca panelu sterowania (N72/1) | 5A |
| 207 | Obowiązuje dla zmiany 716:
Sterownik elektrycznej blokady kierownicy (N26/5) |
20 lat |
| 208 | Wyświetlacz Audio/COMAND (A40/8)
Silnik wentylatora sprzętu audio (M4/12) |
7,5A |
| 209 | Jednostka sterująca klimatyzacją (N58/1) | 5A |
| 210 | Klimatyzator (N22/1) | 15A |
| 211 | Obowiązuje z kodem 238 (aktywny czujnik zjechania z pasa ruchu) lub kodem 476 (detektor zjechania z pasa ruchu) lub kodem 443 (podgrzewanie kierownicy): Jednostka sterująca modułu rurki owijanej (N80) | 15A |
| 212 | Zapasowy | – |
| 213 | Napinacz paska odwracalny, przedni, lewy (A76) | 30A |
| 214-219 | Zapasowy | – |
| 220 | Rezerwowy wyłącznik elektromagnetyczny (K40/6kD) | 25A |
| D | Rezerwowy wyłącznik elektromagnetyczny (K40/6kD) | |
| E | Rezerwowy wyłącznik elektromagnetyczny (K40/6kE) | |
| F | Rezerwowy wyłącznik elektromagnetyczny (K40/6kF) | |

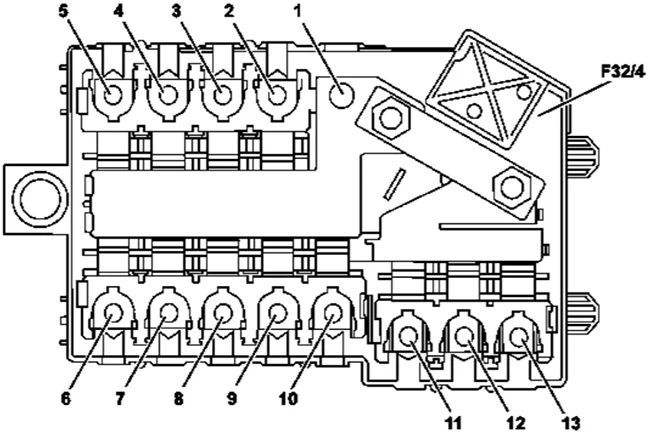

F32/4 Skrzynka bezpieczników wstępnych w przedziale pasażerskim
| Numer | Opis | Ampery [A] |
|---|---|---|
| 2 | Obowiązuje w modelu 213.050:
Dodatkowy przekaźnik akumulatora dla funkcji ECO start i stop (K114) |
150A |
| 3 | Elektroniczny silnik dmuchawy (A32m1) | 40A |
| 4 | Zapasowy | – |
| 5 | Obowiązuje w przypadku silnika 654, 642 lub 274 z kodem 401 (ogrzewanie fotela kierowcy i pasażera) lub kodem 824 (dodatkowe części dla krajów o zimnym klimacie) lub kodem 873 (ogrzewanie fotela kierowcy i pasażera) lub kodem 902 (ogrzewanie fotela Plus dla kierowcy i pasażera) z wyjątkiem kodu 228 (niezależne ogrzewanie) lub kodu 913 (kod dla gorących krajów) lub modelu 213.050:
Dodatkowa nagrzewnica PTC (R22/3) |
150A |
| 6 | Obowiązuje w modelu 213 (z wyjątkiem 213.050) lub bez wyposażenia opcjonalnego:
Skrzynka bezpieczników słupka A, prawa strona (F1/3) |
80A |
| Obowiązuje w modelu 213.050 lub z wyposażeniem opcjonalnym:
skrzynka bezpieczników słupka A, prawa strona (F1/3) |
150A | |
| 7 | Obowiązuje bez wyposażenia opcjonalnego:
Bezpiecznik w komorze tylnej i moduł przekaźnika (K40/5) |
150A |
| Obowiązuje z wyposażeniem opcjonalnym:
Bezpiecznik w komorze tylnej i moduł przekaźnika (K40/5) |
200A | |
| 8 | Obowiązuje z KODEM 597 (ogrzewana szyba przednia):
Jednostka sterująca ogrzewaniem szyby przedniej (N61) |
125A |
| 9 | Zapasowy | – |
| 10 | Obowiązuje z silnikiem Diesla i skrzynią biegów 725:
W pełni zintegrowana jednostka sterująca skrzyni biegów (Y3/8n4) |
60A |
| Obowiązuje w modelu 213 (z wyjątkiem 213.050) z silnikiem benzynowym) skrzynia biegów 725:
W pełni zintegrowana jednostka sterująca skrzyni biegów (Y3/8n4) |
||
| Obowiązuje w modelu 213.050 ze skrzynią biegów 725:
W pełni zintegrowana jednostka sterująca skrzyni biegów (Y3/8n4) |
100A | |
| 11 – 13 | Zapasowy |

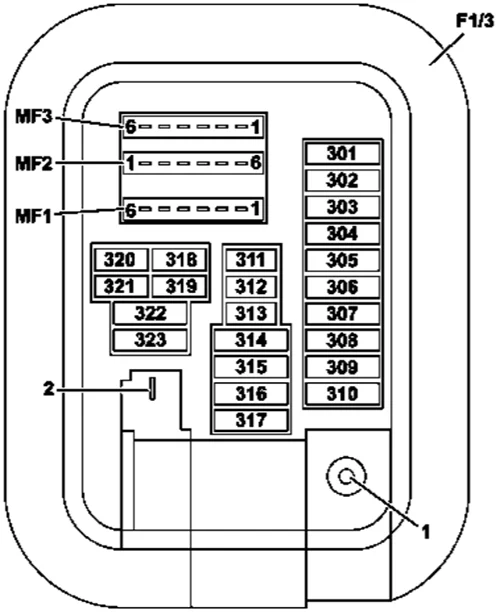

F1/3: skrzynka bezpieczników słupka A, prawa
Skrzynka bezpieczników umieszczona w przestrzeni na nogi pasażera.
Rozłóż i zdejmij pokrywę 1 w kierunku wskazanym przez strzałkę.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 301 | Sterownik drzwi tylnych lewych (N69/3) | 30A |
| 302 | Centralka drzwi przednich prawych (N69/2) | 30A |
| 303 | Obowiązuje z kodem 221 (siedzenie kierowcy, lewa strona, regulowana elektrycznie) lub kodem 275 (zestaw pamięci):
Jednostka sterująca siedzenia kierowcy (N32/1) |
30A |
| 304 | Obowiązuje z kodem 222 (przednie siedzenie, prawa strona, regulowana elektrycznie) lub kod 275 (zestaw pamięci):
Jednostka sterująca siedzenia pasażera (N32/2) |
30A |
| 305 | Czujnik deszczu i światła z dodatkowymi funkcjami (B38/2) | 5A |
| 306 | Obowiązuje z kodem 401 (podgrzewanie siedzenia kierowcy i pasażera) lub kodem 873 (podgrzewanie siedzenia kierowcy i pasażera), z wyjątkiem kodu 221 (siedzenie kierowcy, lewa strona, regulowane elektrycznie), kod 222 (elektrycznie regulowane prawe siedzenie przednie) i z wyjątkiem kodu 275 ( Zestaw pamięci):
Sterownik ogrzewania fotela, przód (N25/17) |
30A |
| Obowiązuje z kodem 902 (ogrzewanie fotela Plus dla kierowcy i pasażera z przodu): Jednostka sterująca ogrzewania fotela pasażera (N25/4) | ||
| 307 | Obowiązuje z kodem 360 (HERMES UMTS) lub kodem 362 (HERMES LTE): Jednostka sterująca HERMES (N112/9) | 5A |
| 308 | Zapasowy | – |
| 309 | Obowiązuje z kodem 414 (Szyberdach):
Moduł sterujący szyberdachu (A98/1) |
30A |
| Obowiązuje z KODEM 413 (Panoramiczny szyberdach):
Jednostka sterująca dla panoramicznego szyberdachu (A98n1) |
||
| 310 | Napinacz paska odwracalny, przedni, prawy (A76/1) | 30A |
| 311 | Jednostka sterująca układu napędowego (N127) | 5A |
| Dotyczy silnika wysokoprężnego: Jednostka sterująca CDI (N3/9) | ||
| Dotyczy silnika benzynowego: Jednostka sterująca ME (N3/10) | ||
| 312 | Jednostka sterująca systemu bezpieczeństwa (N2/10) | 7,5A |
| 313 | Multimedialna jednostka przyłączeniowa (A90/5) | 7,5A |
| 314 | Obowiązuje z KODEM 228 (niezależne ogrzewanie): Jednostka sterująca niezależnego ogrzewania (A6n1) | 20 |
| Obowiązuje w modelu 213.050: Grzałka PTC wysokiego napięcia (N33/5) | 5A | |
| 315 | Zapasowy | – |
| 316 | Sterownik do sterownika dachowego (N70) | 10 A |
| 317 | Jednostka główna (A26/17) | 15A |
| 318 | Obowiązuje z kodem 551 (Alarm antywłamaniowy (EDW)) i kodem 882 (Alarm antywłamaniowy do kabiny pasażerskiej i ochrony holowniczej): Syrena alarmowa (H3/1) | 5A |
| 319 | Jednostka sterująca KEYLESS-GO (N69/5) | 10 A |
| 320 | Wzmacniacz antenowy FM, AM, ZV, DAB i KEYLESS-GO (A2/18) | 5A |
| 321 | Elektroniczna jednostka sterująca stacyjką (N73) | 10 A |
| 322 | Tablica przyrządów (A1) | 7,5A |
| 323 | Złącze diagnostyczne (X11/4) | 5A |
| MF1/1 | Zapasowy | – |
| MF1/2 | Obowiązuje z kodem 22P (pakiet kontroli pasa ruchu), kod 513 (wspomaganie sygnalizacji ruchu) lub kod P35 (pakiet oświetlenia) i z wyjątkiem kodu 23P (pakiet wspomagania jazdy Plus): Kamera wielofunkcyjna mono (A40/11 ) | 7,5A |
| Obowiązuje z kodem 23P (Pakiet wspomagania jazdy Plus):
Połączona kamera wielofunkcyjna (A40/13) |
||
| MF1/3 | Obowiązuje z kodem 379 (bezprzewodowe ładowanie telefonu komórkowego): Wzmacniacz antenowy/kompensator usług radiotelefonu komórkowego (A28/15) Jednostka sterująca obsługi telefonu komórkowego (N123/8) | 7,5A |
| MF1/4 | Obowiązuje z kodem 221 (fotel kierowcy, lewa strona, elektrycznie regulowany), kod 222 (prawy przedni fotel regulowany elektrycznie), kod P65 (pakiet komfortowych siedzeń) lub kod 275 (zestaw pamięci), z wyjątkiem kodu 432 (dynamiczny fotel wielokonturowy lewy) i po prawej):
Sterownik regulacji podparcia lędźwiowego fotela kierowcy (N32/23) |
7,5A |
| Obowiązuje z kodem 432 (Dynamiczny wielokonturowy fotel, lewa i prawa strona): Jednostka sterująca przedniego lewego wielokonturowego fotela (N32/15) | ||
| MF1/5 | Obowiązuje z kodem 221 (elektrycznie regulowany lewy fotel kierowcy), kod 222 (elektrycznie regulowany przedni prawy fotel), kod P65 (pakiet komfortowych foteli) lub kod 275 (zestaw pamięci), z wyjątkiem kodu 432 (prawy i lewy dynamiczny fotel wielokonturowy) :
Jednostka sterująca regulacją podparcia lędźwiowego fotela pasażera (N32/24) |
7,5A |
| Obowiązuje z kodem 432 (Dynamiczny wielokonturowy fotel, lewa i prawa strona): Jednostka sterująca przedniego prawego wielokonturowego fotela (N32/16) | ||
| MF1/6 | Obowiązuje z kodem 239 (DISTRONIC PLUS):
Jednostka regulacji odległości DISTRONIC (A108/1) |
7,5A |
| Obowiązuje z kodem 23P (pakiet Drive Assistance Plus):
Czujnik radarowy krótkiego i dalekiego zasięgu (B92/12) |
||
| MF2/1 | Zapasowy | – |
| MF2/2 | Obowiązuje z wyjątkiem kodu 446 (tylko panel dotykowy):
Jednostka sterująca dźwiękiem lub COMAND (A40/9) |
5A |
| Obowiązuje z kodem 446 (tylko panel dotykowy):
Panel dotykowy (A105) |
||
| MF2/3 | Zapasowy | – |
| MF2/4 | Obowiązuje z kodem 463 (Head-up-Display):
Head-up-Display (A40/12) |
5A |
| MF2/5 | Obowiązuje w modelu 213.050:
Elektryczna sprężarka czynnika chłodniczego (A9/5) |
5A |
| MF2/6 | Obowiązuje z kodem P21 (Pakiet AIR-BALANCE):
Alternator systemu perfum (N59) |
5A |
| MF3/1 | Obowiązuje w modelu 213.050:
Bezpiecznik pirotechniczny (F63) na urządzeniu odłączającym wysokiego napięcia (S7) |
5A |
| MF3/2 | Zapasowy | – |
| MF3/3 | Obowiązuje z kodem 448 (Touchpad):
Touchpad (A105) |
5A |
| MF3/4 | Obowiązuje z kodem 235 (Pilot parkowania) i kodem 489 (KONTROLA NADWOZIA POWIETRZA) lub kodem 238 (aktywny czujnik zmiany pasa ruchu), kod 266 (DISTRONIC PLUS z inteligentnym wspomaganiem kierownicy i pilotem Stop & Go ), kod 463 (wyświetlacz Head-up ) lub kod 476 (wykrywacz niezamierzonego zjechania z pasa ruchu):
grupa kluczyków w tablicy rozdzielczej po stronie kierowcy (S6/1) |
5A |
| MF3/5 | Obowiązuje z kodem 581 (klimatyzacja automatyczna):
Jednostka sterująca klimatyzacji w tylnej części (N22/4) |
5A |
| MF3/6 | Zapasowy | – |
K40/5: Moduł bezpieczników i przekaźników w tylnej komorze
Skrzynka bezpieczników umieszczona w bagażniku po prawej stronie patrząc w kierunku jazdy.
Przesuń pokrywę 1 w dół w kierunku wskazanym przez strzałkę. Schemat rozmieszczenia bezpieczników znajduje się w wycięciu z boku skrzynki bezpieczników.

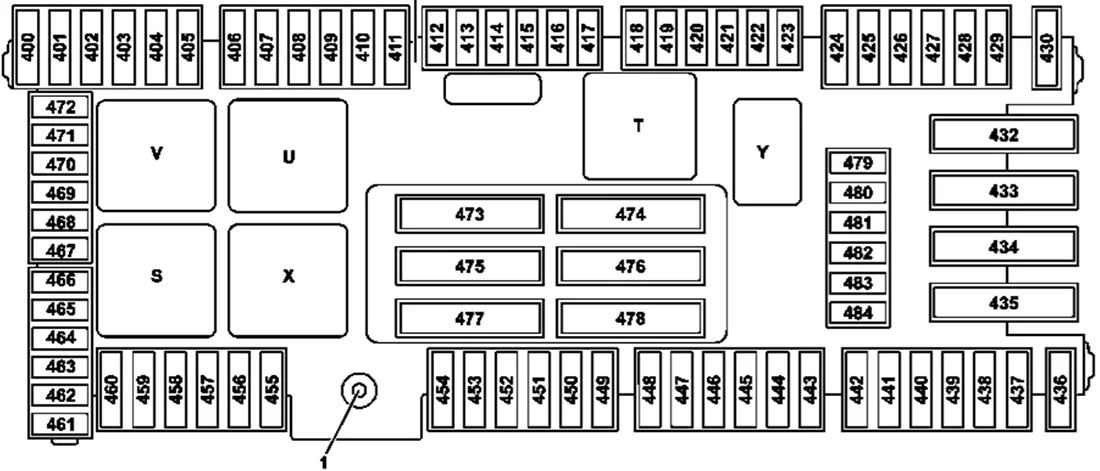

Wariant 1
Wariant 2
Wariant 3
| Numer | Opis | Ampery [A] |
|---|---|---|
| 400 | Obowiązuje z KODEM U77 ( BLUETEC oczyszczanie spalin (SCR)):
Jednostka sterująca AdBlue (N118/5) |
15A |
| 401 | Obowiązuje z KODEM U77 ( BLUETEC oczyszczanie spalin (SCR)):
Jednostka sterująca AdBlue (N118/5) |
20 |
| 402 | Obowiązuje z KODEM U77 ( BLUETEC oczyszczanie spalin (SCR)):
Jednostka sterująca AdBlue (N118/5) |
25A |
| 403 | Obowiązuje z wyjątkiem kodu 222 (Elektrycznie regulowane przednie prawe siedzenie) i z wyjątkiem kodu 275 (Zestaw pamięci):
Przełącznik częściowo elektrycznej regulacji siedzenia, siedzenie pasażera (S23/1) |
15A |
| 404 | Obowiązuje z wyjątkiem CODE 221 (siedzenie kierowcy, lewe, regulowane elektrycznie) i z wyjątkiem CODE 275 (zestaw pamięci):
Przełącznik częściowo elektrycznej regulacji siedzenia, siedzenie kierowcy (S22/1) |
30A |
| 405 | Obowiązuje w modelu 213.1 z kodem 311 (podgrzewany uchwyt na kubek): Przedni uchwyt na kubek (R5/1) | 15A |
| 406 | Sterownik drzwi tylnych prawych (N69/4) | 30A |
| 407 | Obowiązuje z kodem 432 (dynamiczny fotel wielokonturowy po lewej i prawej stronie) lub kod 406 (siedzenia wielokonturowe w tylnej części):
Pompa pneumatyczna fotela wielokonturowego (M40) |
30A |
| 408 | Obowiązuje z CODE 811 (zaawansowany system dźwiękowy):
Tylny wzmacniacz subwoofera (N40/14) |
30A |
| 409 | Obowiązuje z kodem U79 ( obróbka spalin BLUETEC Diesel (SCR) generacja 3): Jednostka sterująca AdBlue (N118/5) | 15A |
| 410 | Zapasowy | – |
| 411 | Sterownik pompy paliwa (N118) | 25A |
| 412 | Zapasowy | – |
| 413 | Obowiązuje w modelu 213.050:
Moduł akumulatora wysokiego napięcia (A100) Jednostka sterująca elektroniki mocy (N129/1) |
5A |
| 414 | Obowiązuje z KODEM 865 (Tuner TV):
Jednostka sterująca tunera TV (N143) |
5A |
| Obowiązuje z kodem 536 (SIRIUS Satellite Radio) lub kodem 537 (Digital Radio (DAB)):
Tuner (A90/4) |
||
| 415 | Obowiązuje z kodem 23P (pakiet wspomagania jazdy Plus):
Inteligentna jednostka sterująca jazdy (N62/4) |
5A |
| 416 | Obowiązuje z KODEM 228 (niezależne ogrzewanie):
Niezależny odbiornik radiowy zdalnego sterowania ogrzewaniem (A6/1) |
5A |
| Obowiązuje w modelu 213.050:
Silnik elektryczny (A79/1) |
||
| 417 | Obowiązuje z kodem 877 (oświetlenie otoczenia):
Jednostka sterująca oświetleniem otoczenia (N162) |
7,5A |
| 418-424 | Zapasowy | – |
| 425 | Obowiązuje z kodem 906 (ogrzewanie podłokietnika, przód) lub kod 907 (ogrzewanie podłokietnika, przedział tylny):
Jednostka sterująca ogrzewaniem podłokietnika (N5) |
30A |
| 426 | Obowiązuje z kodem 965 (wstępna instalacja dla taksówki / wynajętego samochodu):
Wielofunkcyjna jednostka sterująca, pojazd specjalny (N26/9) |
25A |
| 427 | Zapasowy | – |
| 428 | Obowiązuje z kodem 489 (AIR BODY CONTROL):
Jednostka sterująca AIR BODY CONTROL Plus (N51/8) |
15A |
| 429 | Obowiązuje z kodem 406 (Wielokonturowy fotel w tylnej części):
Wielokonturowy sterownik fotela, tylny, prawy (N32/21) |
7,5A |
| 430 – 434 | Zapasowy | – |
| 435 | Obowiązuje w modelu 213.0/1 z kodem 881 (zdalne zamykanie pokrywy bagażnika):
Jednostka sterująca pokrywy bagażnika (N121) |
40A |
| Obowiązuje w modelu 213.2 z kodem 890 (klapa tylna EASY-PACK):
Sterownik klapy tylnej (N121/1) |
||
| 436 | Obowiązuje z kodem 965 (wstępna instalacja dla taksówki / wynajętego samochodu):
Wielofunkcyjna jednostka sterująca, pojazd specjalny (N26/9) |
20 |
| 437 | Obowiązuje z kodem 896 (dostęp do pojazdu i autoryzacja uruchomienia przez telefon komórkowy) lub kod 897 (bezprzewodowe ładowanie telefonu komórkowego) lub kod 899 (telefonia wielofunkcyjna):
Połączenie USB 0 (X115/5) |
5A |
| 438 | Obowiązuje z kodem 223 (Elektrycznie regulowana tylna ławka):
Sterownik lewego tylnego siedzenia (N32/6) |
30A |
| 439 | Obowiązuje z kodem 223 (Elektrycznie regulowana tylna ławka):
Sterownik prawego tylnego siedzenia (N32/5) |
30A |
| 440 | Obowiązuje z kodem 896 (dostęp do pojazdu i autoryzacja uruchomienia przez telefon komórkowy) lub kod 897 (ładowanie bezprzewodowe telefonu komórkowego) lub kod 899 (telefonia wielofunkcyjna):
Jednostka sterująca uchwytu telefonu komórkowego (N123/8) |
7,5A |
| 441 | Obowiązuje z kodem 903 (ogrzewanie siedzeń Plus dla zewnętrznych siedzeń w tylnej części) Sterownik ogrzewania siedzeń, lewe tylne siedzenie (N25/11) | 30A |
| 442 | Zapasowy | – |
| 443 | Obowiązuje z kodem 965 (wstępna instalacja dla taksówki / wynajętego samochodu):
Wielofunkcyjna jednostka sterująca, pojazd specjalny (N26/9) |
25A |
| 444 | Obowiązuje z KODEM 550 (urządzenie sprzęgające przyczepę):
Jednostka sterująca identyfikacji przyczepy (N28/1) |
20 |
| 445 | Obowiązuje z KODEM 550 (urządzenie sprzęgające przyczepę):
Jednostka sterująca identyfikacji przyczepy (N28/1) |
30A |
| 446 | Obowiązuje z KODEM 550 (urządzenie sprzęgające przyczepę):
Jednostka sterująca identyfikacji przyczepy (N28/1) |
30A |
| 447 | Obowiązuje z KODEM 550 (urządzenie sprzęgające przyczepę):
Jednostka sterująca identyfikacji przyczepy (N28/1) |
20 lat |
| 448 | Obowiązuje z KODEM 550 (urządzenie sprzęgające przyczepę):
Jednostka sterująca identyfikacji przyczepy (N28/1) |
30A |
| 449 | Obowiązuje z kodem U67 (gniazdo 230V w tylnej komorze) lub kodem U80 (gniazdo 115V):
Jednostka sterująca przetwornicy DC/AC (N24/3) |
25A |
| 450 | Obowiązuje z kodem 406 (Wielokonturowy fotel w tylnej części):
Wielokonturowy sterownik fotela, tylny, lewy (N32/20) |
7,5A |
| 451 | Obowiązuje z kodem 903 (ogrzewanie siedzeń Plus dla zewnętrznych siedzeń w tylnej części) Sterownik ogrzewania siedzeń, prawe tylne siedzenie (N25/12) | 30A |
| Obowiązuje z kodem 872 (Podgrzewanie siedzeń w tylnej części) i z wyjątkiem kodu 223 (Elektrycznie regulowana tylna ławka):
Jednostka sterująca ogrzewaniem tylnych siedzeń (N25/6) |
||
| 452 | Zapasowy | – |
| 453 | Obowiązuje z kodem 902 (ogrzewanie fotela Plus dla kierowcy i pasażera z przodu): Jednostka sterująca ogrzewania fotela kierowcy (N25/5) | 30A |
| 454 | Obowiązuje z kodem 489 (AIR BODY CONTROL):
Jednostka sterująca AIR BODY CONTROL (N51/3) |
15A |
| Obowiązuje w modelu 213.2 z wyjątkiem kodu 489 (AIR BODY CONTROL): Elektroniczna jednostka sterująca regulacją poziomu, oś tylna (N97) | ||
| 455 | Obowiązuje z kodem U67 (gniazdo 230V w tylnej komorze) lub kodem U80 (gniazdo 115V):
Jednostka sterująca przetwornicy DC/AC (N24/3) |
5A |
| 456 | Gniazdo rozruchowe (X58/12) | 15A |
| 457 | Obowiązuje z KODEM 301 (zestaw dla palących):
Zapalniczka z oświetleniem popielniczki, przód (R3) |
15A |
| Obowiązuje z wyjątkiem KODU 301 (zestaw dla palaczy):
Gniazdo, przestrzeń wewnętrzna pojazdu, przód (X58/17) |
||
| 458 | Skrzynka gniazd w konsoli środkowej w tylnej części (X58/18) | 15A |
| 459 | Zapasowy | – |
| 460 | Zapasowy | – |
| 461 | Obowiązuje z kodem 581 (klimatyzacja automatyczna):
Dmuchawa wspomagająca z lewej strony (M2/23) Dmuchawa wspomagająca z prawej strony (M2/24) |
10 A |
| 462-466 | Zapasowy | – |
| 467 | Obowiązuje z CODE 475 (monitorowanie ciśnienia w oponach):
Jednostka sterująca do monitorowania ciśnienia w oponach (N88) |
5A |
| 468 | Obowiązuje z kodem 235 (Park – Pilot ) lub kodem P44 (pakiet parkingowy): Jednostka sterująca systemu parkowania (N62) | 7,5A |
| Obowiązuje z KODEM 218 (kamera cofania):
Kamera cofania (B84/3) |
||
| 469 | Obowiązuje z kodem 871 (DOSTĘP BEZ RĘKI):
Moduł sterujący klapy tylnej (N38) |
5A |
| 470 | Obowiązuje w modelu 213.050: Ładowarka (N83/5) | 5A |
| 471 | Zapasowy | – |
| 472 | Zapasowy | – |
| 473 | Obowiązuje z kodem U79 ( obróbka spalin BLUETEC Diesel (SCR) generacja 3): Jednostka sterująca AdBlue® (N118/5) | 40A |
| 474 | Skraplacz tłumienia tylnej szyby (C3) | 50A |
| 475 | Obowiązuje z KODEM 810 (nagłośnienie):
Jednostka sterująca wzmacniaczem dla nagłośnienia (N40/3) |
40A |
| Obowiązuje z KODEM 811 (zaawansowany system dźwiękowy):
Jednostka sterująca wzmacniaczem dla zaawansowanego systemu dźwiękowego (N40/7) |
||
| 476 | Tylna jednostka sterująca SAM (N10/8) | 40A |
| 477 | Tylna jednostka sterująca SAM (N10/8) | 40A |
| 478 | Obowiązuje z KODEM 811 (zaawansowany system dźwiękowy):
Jednostka sterująca wzmacniaczem dla zaawansowanego systemu dźwiękowego (N40/7) |
40A |
| 479 | Zapasowy | – |
| 480 | Obowiązuje z kodem 447 (tylna komora z ekranem dotykowym):
Ekran dotykowy (A105/3) |
5A |
| 481-484 | Zapasowy | – |
| S | Zapasowy | |
| T | Przekaźnik ogrzewania tylnej szyby (K40/5kT) | |
| U | Przekaźnik uchwytu kubka drugiego rzędu i gniazda (K40/5kU) | |
| V | Obowiązuje z KODEM U77 (Oczyszczanie spalin BlueTEC Diesel (SCR)): Przekaźnik AdBlue® (K40/5kV) | |
| X | Przekaźnik chłodnicy i gniazda wtykowe od 1. rząd siedzeń/bagażnik (K40/5kX) | |
| Y | Przekaźnik rezerwowy (K40/5kY) | |
