W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa C W202 z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Mercedes-Benz Klasa C W202 to linia samochodów kompaktowych produkowanych przez niemieckiego producenta Mercedes-Benz w latach 1993-2000. Model ten był dostępny w różnych wersjach nadwoziowych, w tym sedan, kombi i coupe.

Mercedes-Benz Klasa C W202 był znany z eleganckiego wyglądu i solidnej konstrukcji, charakterystycznej dla marki Mercedes-Benz. Samochody te oferowały wysoką jakość wykonania i luksusowe wyposażenie, które były typowe dla serii C w tamtym okresie.

W zależności od wersji, Mercedes-Benz Klasa C W202 był dostępny z różnymi jednostkami napędowymi, w tym silnikami benzynowymi i diesla. Wersje wyposażone w silniki V6 i V8 oferowały mocne osiągi i dynamiczną jazdę, podczas gdy wersje z silnikami diesla były bardziej ekonomiczne i miały długie przebiegi.

Kabina Mercedes-Benz Klasy C W202 była dobrze zaprojektowana i oferowała komfortową przestrzeń dla kierowcy i pasażerów. Wyposażenie obejmowało wiele funkcji i technologii, takich jak klimatyzacja, system audio, elektrycznie regulowane fotele i wiele innych, które podnosiły komfort podróżowania.

Mercedes-Benz Klasa C W202 zdobył sobie uznanie zarówno wśród klientów indywidualnych, jak i w biznesie, dzięki swojej solidności, niezawodności i prestiżowemu wizerunkowi marki Mercedes-Benz.

Warto zauważyć, że Mercedes-Benz wprowadzał różne aktualizacje i modernizacje do modelu Klasa C W202 w trakcie jego produkcji, co wpływało na dostępne opcje i funkcje. Aktualne informacje na temat konkretnych wersji i roczników można uzyskać od producenta lub lokalnego dealera Mercedes-Benz.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

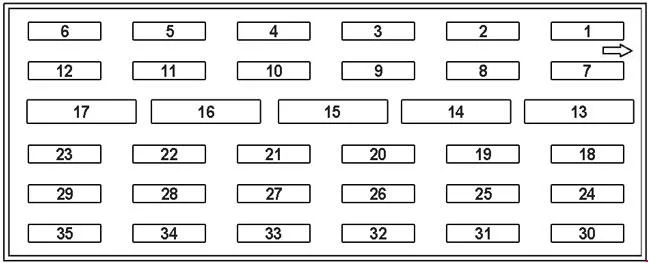

Główna skrzynka bezpieczników w komorze silnika (do 30.11.94)

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 7,5 Prawy reflektor świateł mijania
2 15 Zapalniczka przednia z oświetleniem popielniczki
Lampka schowka z włącznikiem
Radio (do 09/93)
3 10 Moduł sterujący ostrzegania o zapięciu pasów bezpieczeństwa (USA)

Automatyczny moduł sterujący przyciskami nagrzewnicy

Moduł sterujący przyciskami automatycznej klimatyzacji (AC)

Moduł sterujący przyciskami klimatyzacji (temperatury)

4 15 Migacz ostrzegawczy z przyczepą
Zestaw wskaźników
Zegar
Brzęczyk ostrzegawczy
Znak na dachu taksówki
5 20 Moduł sterowania pasami bezpieczeństwa i ostrzeżeniem o prędkości pojazdu
Radio

Moduł sterowania przyciskami automatycznej nagrzewnicy

Moduł sterowania przyciskami automatycznej klimatyzacji (AC)

Moduł sterowania przyciskami klimatyzacji (tempmatic)

Przekaźnik ograniczenia czasowego wykorzystania ciepła resztkowego silnika

Sygnały dźwiękowe

6 7,5 Kierunkowskazy z przyczepą
7 7,5 Lewy reflektor świateł mijania
8 7,5 Przełącznik odszraniania tylnej szyby
9 7,5 Podświetlenie zapalniczki

Podświetlenie tablicy rejestracyjnej

Zestaw wskaźników, podświetlenie instrumentów

10 Zapasowy
11 7,5 Pomocniczy przekaźnik wentylatora, 1. i 2. stopień (K9)

Klimatyzacja (automatyczna)/klimatyzacja (tempmatic)
Moduł sterowania przyciskami klimatyzacji automatycznej (AC)

Moduł sterowania przyciskami klimatyzacji (tempmatic)

12 10 Przełącznik lampki stopu:
Lampka stopuLampka stopu przyczepy
Sygnał hamowania dla ABS
Sygnał hamowania dla ASR
Sygnał hamowania dla ASD
Sygnał hamowania dla tempomatu
Moduł tempomatuZestaw wskaźników, lampka kontrolna awarii żarówkiModuł monitorowania awarii lamp zewnętrznych
13 30 Pomocniczy przekaźnik wentylatora, pierwszy i drugi stopień
14 30 Recyrkulacja instalacji grzewczych:
Silnik dmuchawy

Regulator dmuchawy

15 30 Przełącznik kombinowany:
Migacz reflektorów

System czyszczenia reflektorów
Pompa spryskiwacza szyb
Silnik wycieraczek
Przekaźnik kombinowany

16 30 Przekaźnik kombinowany: sterowanie odszranianiem tylnej szyby
17 40 Przekaźnik wtrysku powietrza, silnik 104 HFM-SFI
18 7,5 Poprzez moduł monitorowania awarii świateł zewnętrznych:
Lewa lampa postojowa/światło tylne
Przednia lewa boczna lampa obrysowa
Tylna lewa boczna lampa obrysowa

Lampa tylna przyczepy

19 7,5 Prawy reflektor świateł drogowych
20 10 Elektryczny przełącznik rolet przeciwsłonecznych tylnej szyby
Radio
Moduł sterowania podgrzewanym przednim siedzeniem (HS)
21 20 Antena automatyczna
7,5 Radio
22 10 Prawe/lewe światło przeciwmgielne
23 15 Przekaźnik zabezpieczenia nadnapięciowego

Przekaźnik odcinający blokadę
Złącze łącza danych
Przełącznik pedału sprzęgła, sterowanie prędkością obrotową biegu jałowego
Zawór sterujący przedmuchiwaniem
Przekaźnik ograniczenia czasu wstępnego żarzenia
Moduł sterujący przygotowaniem mieszanki prędkości silnika
Przełącznik tempomatu
Regulator wałka rozrządu

Przekaźnik grzałki kolektora dolotowego

Zawór odpowietrzający zbiornika

Kolektor dolotowy o zmiennym rezonansie zawór przełączający

24 10 Układ czyszczenia reflektorów
Za pośrednictwem modułu monitorowania awarii świateł zewnętrznych:
Prawa lampa postojowa, lampa tylna
Przednia prawa lampa obrysowa bocznaPrawa tylna lampa obrysowa bocznaLampa tylna przyczepy
25 7,5 Lewy reflektor świateł drogowych

Lampka kontrolna świateł drogowych

26 7,5 Nadajnik/odbiornik telefonu
Przekaźnik komfortu

Moduł kontroli komfortuLampka kontrolna awarii SRS

27 7,5 Lampka wejścia/wyjścia lewych drzwi przednich

Lampka wejścia/wyjścia prawych drzwi przednich
Złącze łącza danych

28 7,5 Tylna lampa przeciwmgielna z przyczepą
29 15 Podgrzewana dysza spryskiwacza przedniej szyby z lewej/prawej strony
Regulacja zewnętrznego lusterka wstecznego z podgrzewanymi lusterkami:
Przełącznik lusterka zewnętrznego/wewnętrznego (S50)

Ogrzewanie lusterek

Przełącznik świateł cofania, ręczna skrzynia biegów
Blokada rozrusznika/włącznik świateł cofania, automatyczna skrzynia biegów

30 10 Układ czyszczenia reflektorów:

Przekaźnik spryskiwaczy reflektorów

Silnik wycieraczek lewego i prawego reflektora

31 Zapasowy
32 7,5 Złącze testowe dla modułu diagnostycznego II (USA)
Moduł diagnostyczny II (USA)
33 15 Przednia lampa kopułowa z opóźnieniem wyłączenia i lampką do czytania
Tylna lampa sufitowa

Lampa bagażnika
Lewa i prawa osłona przeciwsłoneczna z podświetlanym lusterkiem w łazience
Wyposażenie układu pneumatycznego, centralny zamek

34 10 Zewnętrzne lusterko wsteczne z funkcją składania/wychodzenia
Zawór zwalniający zagłówek z opóźnieniem wyłączenia
Moduł sterujący światłami do jazdy dziennej
35 7,5 Wyposażenie układu pneumatycznego, centralny zamek
Przednia lampa kopułkowa z opóźnieniem wyłączenia i lampką do czytania
Przekaźnik immobilizera
Moduł sterujący ATA z/bez pilota na podczerwień
Moduł sterujący rozpoznawania przyczepy

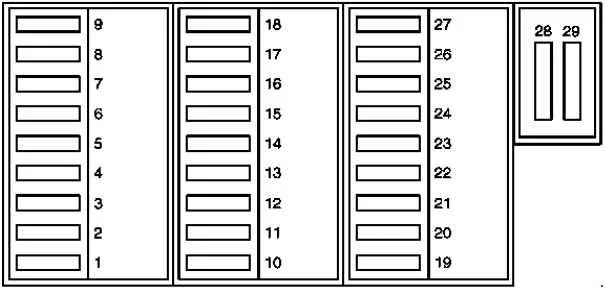

Główna skrzynka bezpieczników w komorze silnika (1.12.94-31.5.97)

od 1.12.94 do 31.8.96

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników

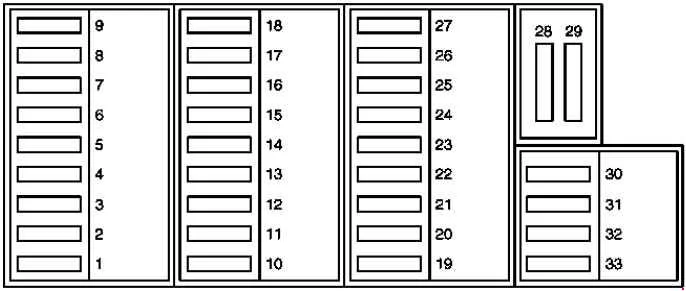

od 1.9.96 do 31.5.97

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Kierunkowskazy

Kierunkowskazy przyczepy
Taksometr, taksówka (do 31.8.95 )

2 20 od 1.12.94 do 31.8.95: Sygnały dźwiękowe
Klakson
Automatyczna nagrzewnica:
Pompa cyrkulacyjna CWU
Automatyczny moduł sterowania nagrzewnicą
Zawór podwójny
Automatyczny nagrzewnica z recyrkulacją powietrza i system wykorzystania ciepła resztkowego silnika:
Automatyczna jednostka sterująca nagrzewnicą z recyrkulacją powietrza
Dmuchawa zasysająca powietrze

Moduł sterujący przyciskami klimatyzacji (tempmatic)

Moduł sterujący przyciskami automatycznej klimatyzacji (AC)

Moduł sterujący światłami do jazdy dziennej

Moduł sterujący ostrzeganiem o zapięciu pasa bezpieczeństwa

Moduł sterujący pasem bezpieczeństwa i ostrzeżeniem o prędkości pojazdu
od 1.9.95 do 31.5.97:

Sygnał dźwiękowy
Klimatyzacja ( Tempmatic):
Elektryczny moduł sterujący wentylatora ssącego
Zawór recyrkulacji powietrza
Klimatyzacja (Tempmatic) lub Klimatyzacja (Automatyczna)
Elektryczny moduł sterujący wentylatora ssącego

Moduł sterujący świateł do jazdy dziennej

15 od 1.9.95 do 31.5.97:

Sygnał dźwiękowy
Nagrzewnica automatyczna:

Zawór powietrza obiegowego
Nagrzewnica automatyczna
Moduł sterujący świateł do jazdy dziennej

3 10 od 1.12.94 do 31.8.95:

Zestaw wskaźników
Moduł monitorowania awarii lamp zewnętrznych
Przełącznik lampki stopu:
Lampka stopu

Lampka stopu przyczepy
Sygnał hamowania tempomatu
Sygnał hamowania dla ABS
Sygnał hamowania dla ASR
Sygnał hamowania dla ASD
Moduł tempomatu/lampka stopu przełącznik z mostkiem pośrednim

7,5 od 1.9.95 do 31.8.96:

Zestaw wskaźników
Moduł monitorowania awarii lamp zewnętrznych
Taksometr, taksówka

15 od 1.9.96 do 31.5.97:

Zestaw wskaźników
Moduł monitorujący awarię lamp zewnętrznych
Przełącznik świateł stopu:

Lampy stopu
Lampy stopu przyczepy

Środkowe, wysoko zamontowane światło stopu
Moduł sterujący układu jezdnego
Podgrzewana dysza spryskiwacza przedniej szyby
Taksometr

4 7,5 Prawy reflektor świateł mijania
15 Reflektor świateł mijania ATA
5 7,5 Lewy reflektor świateł mijania
6 7,5 Prawy reflektor świateł drogowych
7 7,5 Lewe światła drogowe

Wskaźnik świateł drogowych

8 10 Lewa lampa przeciwmgielna

Prawa lampa przeciwmgielna

9 40 do 31.8.95:  Regulator dmuchawy, klimatyzacja (automatyczna)/klimatyzacja (tempmatic)
30 od 1.9.95 do 31.5.97:

Regulator dmuchawy, klimatyzacja (automatyczna)/klimatyzacja (tempmatic)

10 15 Migacz ostrzegawczy z przyczepą
Zestaw wskaźników
Znak na dachu taksówki
11 40 Odmrażacz tylnej szyby:

Przekaźnik kombinowany (sygnał skrętu/niebezpieczeństwa, podgrzewana szyba tylna, silnik wycieraczek)

12 20 do 31.8.95:
Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika:
Pompa cyrkulacyjna ciepłej wody
Zawór przełączający klapy świeżego/recyrkulowanego powietrza
Zawór podwójny

Przycisk klimatyzacji (temperatury)

Moduł sterowania przyciskiem automatycznej klimatyzacji (AC)
Moduł sterujący ostrzegania o niezapiętych pasach bezpieczeństwa
Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika:

Przekaźnik czasowy wykorzystania ciepła resztkowego silnika
Zapalniczka (opcja klienta)

10 od 1.9.95 do 31.5.97:
Brzęczyk ostrzegawczy lampy
Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika
Klimatyzacja (tempmatic)
Klimatyzacja (automatyczna)
Minibar (opcja klienta)
Zapalniczka (opcja klienta)
15 od 1.9.95 do 31.5.97 (Tylko gdy zapalniczka jest ponownie podłączona do t. 30):
Brzęczyk ostrzegawczy lampy
Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika
Klimatyzacja (tempmatic)
Klimatyzacja (automatyczna)
Minibar (klient opcja)
Zapalniczka (opcja klienta)
13 40 Przekaźnik kombinowany:
Silnik wycieraczek (obwód interwałowy)
Sterowanie odszranianiem tylnej szyby (od 1.9.96 do 31.5.97)

Odmrażanie tylnej szyby (od 1.9.95 do 31.8.96):
Przełącznik odszraniania tylnej szyby

Przełącznik kombinowany:

Migacz reflektora
Silnik wycieraczek
Pompa spryskiwacza szyb
Silnik wycieraczek

Silnik wycieraczek (obwód interwałowy)

14 15 Przednia zapalniczka do cygar z oświetleniem popielniczki
Lampka schowka z przełącznikiemPrzełącznik odszraniania tylnej szyby (od 1.12.94 do 31.8.95)Mechanizm otwierania drzwi garażowych (USA; od 1.9.96 do 31.5.97)
Przekaźnik podgrzewania tylnego siedzenia (klient opcja)
15 15 Prawa lampa postojowa
Prawa lampa tylna
Prawa przednia lampa obrysowa boczna
Prawa tylna lampa obrysowa boczna

Prawa lampa tylna przyczepy

Zestaw wskaźników
Podłączony system czyszczenia reflektorów
Oświetlenie tablicy rejestracyjnej

Oświetlenie zapalniczki

16 7,5 Lewa lampa postojowa
Lewa lampa tylna
Lewa przednia lampa obrysowa boczna
Lewa tylna lampa obrysowa boczna

Lewa lampa tylna przyczepy

17 7,5 Tylna lampa przeciwmgielna
Tylna lampa przeciwmgielna na przyczepie
18 40 do 31.8.95:
Automatyczna nagrzewnica:
Przełącznik ilości powietrza, silnik dmuchawy
Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika:
Przełącznik ilości powietrza, silnik dmuchawy
7,5 od 1.12.94 do 31.8.95:
Moduł sterowania przyciskami klimatyzacji (tempmatic)Moduł sterowania przyciskami automatycznej klimatyzacji (AC)
od 1.9.95 do 31.8.96:
Nagrzewnica automatyczna:
Przełącznik ilości powietrza, silnik dmuchawy
Nagrzewnica automatyczna z recyrkulowanym powietrzem i systemem wykorzystania ciepła resztkowego silnika:
Przełącznik ilości powietrza, silnik dmuchawy
Klimatyzacja (tempmatic):
Dmuchawa, wentylator pomocniczy
Klimatyzacja (automatyczna):
Dmuchawa, wentylator pomocniczy
od 1.9.96 do 31.5.97:
Nagrzewnica automatyczna:

Moduł sterowania przyciskami dmuchawy klimatyzacji (Tempmatic A/C)
Dmuchawa, wentylator pomocniczy

Dmuchawa, pomocnicza
Moduł sterujący przyciskami układu klimatyzacji (automatyczna klimatyzacja)

19 15 od 1.9.95 do 31.5.97: Skrzynka przyłączeniowa przestrzeni ładunkowej, modele T
20 7,5 Wskaźnik awarii poduszki powietrznej:
Lampka kontrolna awarii SRS
Moduł sterujący zwijacza napinania awaryjnego z
przekaźnikiem komfortu poduszki powietrznej
21 15 Radiotelefon
Nadajnik/odbiornik
Moduł sterowania podgrzewanym przednim fotelem (HS)
22 10 Elektryczny wyłącznik przeciwsłoneczny tylnej szyby
23 15 Przednia lampa kopułkowa z opóźnieniem wyłączenia i lampką do czytania
Moduł sterujący ATA

Moduł sterujący zdalnego zamka centralnego na podczerwień
Przyciemniane lusterko wewnętrzne:
Elektroniczne przyciemnianie lusterka wstecznego
ATA:
Przekaźnik immobilizera
Zwolnienie tylnego zagłówka:
Zawór zwalniający zagłówek z opóźnieniem wyłączenia
Gniazdo, zaczep przyczepy, 13-stykowy

24 15 Regulacja lewego/prawego lusterka zewnętrznego: podgrzewanie lusterek

Przełącznik zewnętrznego lusterka wstecznego/wewnętrznego lusterka

Przełącznik świateł cofania

Regulacja lewego/prawego lusterka zewnętrznego z funkcją składania/wysuwania: podgrzewanie lusterek

Przełącznik zewnętrznego lusterka wstecznego/wewnętrznego lusterka zewnętrznego

Zewnętrzne lusterko wsteczne z funkcją składania/wychodzenia ,silniki składania lusterek
Oparcie ortopedyczne

25 20 Moduł sterowania podgrzewanym przednim siedzeniem (HS)
26 15 Radiotelefon
Nadajnik/odbiornik
27 15 Przednia lampa kopułkowa z opóźnieniem wyłączania i lampką do czytania
Tylna lampa kopułkowa

Lampa bagażnika
Moduł sterujący zdalnego zamka centralnego na podczerwień
Wyposażenie układu pneumatycznego, zamek centralny

28 40 Przez przekaźnik wtrysku powietrza: elektryczna pompa powietrza
29 30 Wentylator pomocniczy ECE

Wentylator pomocniczy (USA, Japonia)

30 15 od 1.12.94 do 31.8.95:
Przekaźnik zabezpieczający przed przepięciem

Przekaźnik ograniczający czas wstępnego żarzenia

Przekaźnik wyłączający funkcję „kick-down”
Zawór sterujący przewietrzaniem
Siłownik elektromagnetyczny, regulowany rozrząd wałka rozrządu
Przełącznik pedału sprzęgła, regulacja prędkości biegu jałowego
Zawór odpowietrzający zbiornika

Zawór kolektora dolotowego o zmiennym rezonansie

30 od 1.9.95 do 31.8.96:
Przekaźnik zabezpieczenia przepięciowego

Przekaźnik ograniczający czas wstępnego żarzenia
Siłownik elektromagnetyczny, nastawialny czas wałka rozrządu
Zawór sterujący przewietrzaniem

Przekaźnik odcinający
Wyłącznik lampki stopu:
Lampka stopu

Lampka stopu przyczepy
Sygnał hamowania dla tempomatu
Hamulec

Sygnał hamowania dla ABS
Sygnał hamowania dla ASR
Sygnał hamowania dla ASD
Moduł tempomatu
Zawór odpowietrzający zbiornika

Zawór przełączający kolektora dolotowego o zmiennym rezonansie, 6 cylindrów

31 10 Podgrzewana lewa/prawa dysza do spryskiwaczy przedniej szyby

Podgrzewacz wody do spryskiwaczy przedniej szyby
Wyłącznik blokady rozrusznika/przełącznik świateł cofania
Automatyczna skrzynia biegów
Przekaźnik wentylatora pomocniczego, 1. i 2. stopień (do 31.8.95)

32 7,5 Złącze łącza danych
Zawór odcinający Diesel (do 31.8.95)
33 7,5 Złącze testowe dla modułu diagnostycznego II (USA)
Moduł diagnostyczny II (USA)

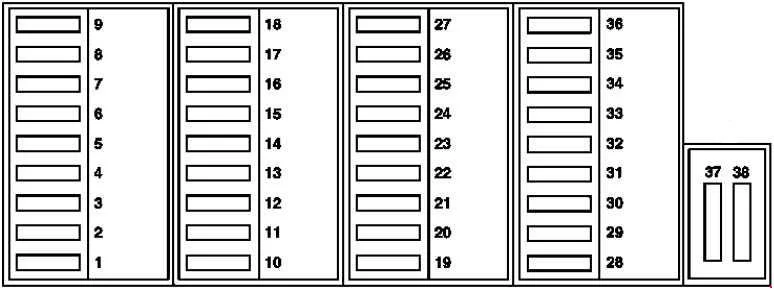

Główna skrzynka bezpieczników w komorze silnika (stan na 31.5.97)

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 5 Moduł sterujący podgrzewania przedniego siedzenia (HS)
Cewka funkcji komfortu lewego przedniego pasa bezpieczeństwa (do 31.5.98) Cewka funkcji komfortu prawego przedniego pasa bezpieczeństwa (do 31.5.98)
Przekaźnik regulacji siedzenia (od 1.6.98 do 31.5.99 )
Funkcja automatycznego zapinania pasów bezpieczeństwa (od 1.6.99)
2 5 Moduł sterujący zwijacza napinacza awaryjnego (ETR) z poduszką powietrzną (AB)
Czujnik automatycznego rozpoznawania fotelika dziecięcego (ACSR)
Czujnik lewej bocznej poduszki powietrznej

Czujnik prawej bocznej poduszki powietrznej

3 15 od 1.6.97 do 31.5.99:
Odbiornik nadajnika radiowego
CTEL dla telefonu MB D-net lub „Standardowego” telefonu D-net (do 31.5.98)
Interfejs CTEL dla telefonu „Handy” D-net (do 31,5 .98)
System sterowania głosowego (od 1.6.98 do 31.5.99)
5 od 1.6.99:
Telefon komórkowy/Handy (USA; od 1.6.99)
Nadajnik i odbiornik CTEL z instalacją na stałe
Interfejs telefonu komórkowego z telefonem „Handy”
System sterowania głosem (VCS)
4 5 Zestaw wskaźników: wskaźnik i lampka ostrzegawcza poduszki powietrznej, dodatkowy system bezpieczeństwa (SRS)
5 15 od 1.6.97 do 31.5.98:

Przełącznik rolety przeciwsłonecznej tylnej szyby (konsola środkowa)
Procesor nawigacji
Gniazdo w przestrzeni ładunkowej (model 202 T)

20 od 1.6.98:

Przełącznik rolety przeciwsłonecznej tylnej szyby (konsola środkowa) Konsola środkowa:

Przełącznik zewnętrznego lusterka wstecznego (z funkcją składania/wychodzenia)

6 7,5 od 1.6.97 do 31.5.98:
Konsola środkowa:

Przełącznik zewnętrznego lusterka wstecznego (z funkcją składania/wysuwania)

od 1.6.98 do 31.5.99:
System autopilota (APS)
Procesor nawigacji
Nadajnik i odbiornik CTEL z telefonem w sieci D, instalacja na stałe
Interfejs telefonu komórkowego z „Handy” w sieci D
System połączeń alarmowych, TELE AID
od 1.6.99:
System połączeń alarmowych

7 7,5 Dolny panel sterowania:
Regulacja zewnętrznego lusterka wstecznego
Lewe/prawe okno elektryczne
Oświetlenie przełącznika
Rozpoznawanie biegu wstecznego
Zdalne sterowanie pokrywą bagażnika
System automatycznego pilota (APS) (do 31.5.99)
Nadajnik i odbiornik CTEL z telefonem w sieci D, instalacja na stałe (od 1.6.98)
Interfejs telefonu komórkowego z „Handy” siecią D (od 1.6.98)
System połączeń alarmowych, TELE AID (od 1.6.98 do 31.5.99)
Procesor nawigacji (od 1.6.98 do 31.5 .99)
8 30 Moduł sterujący przednich drzwi po stronie kierowcy:
Lampa wyjściowa
Regulacja lusterka zewnętrznego, odszranianie
Elektryczna szyba
Przełącznik pamięci fotela
Podświetlenie przełącznika
Centralny zamek
Komfortowe zamykanie
9 25 Sufitowy panel sterowania:
dach przesuwny/podnoszony
Przednia/tylna lampa kopułkowa
Czujnik deszczu
Komfortowe zamykanie
Lusterko do makijażu
Ściemniacz wewnętrznego lusterka wstecznego
Wewnętrzny odbiornik RF

Ściemniacz zewnętrznego lusterka wstecznego
Oświetlenie przełącznika
Otwieranie drzwi garażowych (USA)

10 15 Odbiornik nadajnika radiowego
CTEL dla telefonu MB D-net lub „Standardowego” telefonu D-net lub interfejsu CTEL dla telefonu „Handy” D-net (do 31.5.98)
11 20 Podgrzewany przedni fotel
12 25 System dźwiękowy: lewy/prawy wzmacniacz mocy audio
13 15 Moduł sterujący regulacją zasięgu reflektorów (z reflektorem ksenonowym)
Światło cofania (do przełącznika) (od 1.6.98)
14 5 System Parktronic (PTS)
Taksometr
15 15 od 1.6.97 do 31.5.99 (modele T):
Tylna wycieraczka
od 1.6.99: Światło
stopu (styk NO):
Lampy stopu
Moduł sterujący systemów trakcyjnych
3. światło
stopu Lampy stopu przyczepy
16 5 od 1.6.97 do 31.5.99:
Czujnik kąta skrętu, dla elektronicznego programu stabilności (ESP)
od 1.6.99:
Wycieraczka tylnej szyby (model T)
17 30 Moduł sterujący tylnymi drzwiami po stronie kierowcy:
Komfortowe zamykanie
Podświetlenie przełącznika
Centralny zamek
Lampa wyjściowa
Regulacja zewnętrznego lusterka wstecznego, odszranianie
Elektryczna szyba
Przełącznik pamięci fotela
18 25 Migacz z przyczepą

Migacz świateł awaryjnych z przyczepą (do 31.5.98)
Pomocnicze kierunkowskazy (do 31.5.98)
Ciągły sygnał dodatni przyczepy (do 31.5.98)

19 10 Zestaw wskaźników

Moduł monitorowania awarii świateł zewnętrznych
Moduł sterujący świateł do jazdy dziennej

Lampa stopu (styki normalnie otwarte; do 31.5.99):

Lampy stopu
Moduł sterujący układu jezdnego

Środkowe, wysoko zamontowane światło stopu

Lampy stopu przyczepy

20 15 Nagrzewnica automatyczna (HEAT):
Przyciskowy moduł sterujący nagrzewnicy
Czujnik temperatury w samochodzie
Zawór przełączający klapy świeżego/recyrkulowanego powietrza
Klimatyzacja (Tempmatic):Przyciskowy moduł sterujący klimatyzacji (Tempmatic A/C)Wewnętrzny czujnik temperatury
Świeże/recyrkulowane zawór przełączający klapy powietrzaKlimatyzacja (automatyczna):

Przycisk sterowania klimatyzacji (klimatyzacja automatyczna)
Czujnik emisji (do 31.5.98)

21 15
22 10 Przełącznik kombinowany:
Wycieraczka przedniej szyby
Migacz reflektora
Pompa spryskiwacza przedniej szyby

Kierunkowskazy, wskaźnik kierunkowskazów, sterowanie

23 15 Zapalniczka przednia  (z oświetleniem popielniczki)
Lampka schowka

Otwieracz do drzwi garażowych (USA; do 31.5.98)

24 15 Prawa lampa postojowa
Prawa tylna lampa
Przednie i tylne prawe boczne światła obrysowe
Prawa tylna lampa przyczepy

Zestaw wskaźników
Podświetlenie tablicy rejestracyjnej

Podświetlenie zapalniczki
Układ czyszczenia reflektorów

25 7,5 Lewa lampa postojowa

Lewa lampa tylna
Przednie i tylne lewe boczne światła obrysowe
Lewa lampa tylna przyczepy

26 7,5 Tylna lampa przeciwmgielna
Tylna lampa przeciwmgielna, przyczepa
27 15 Elektroniczna blokada kolumny kierownicy:
Moduł sterujący elektrycznej kolumny kierownicy (ESC)
Cewka
28 10 od 1.6.97 do 31.5.99:

Tabliczka na dachu (taksówka; do 31.5.98)
Zapalniczka
Minibar

5 od 1.6.99:

Czujnik kąta skrętu, z elektronicznym programem stabilizacji (ESP)

29 30 Silnik dmuchawy
od 1.9.96:Wentylator pomocniczy (silniki 111.943/.973, 112, 604, 605 o kodzie 581a)
40 od 1.9.96:  Elektryczny wentylator ssący (silnik 111 o kodzie 581a)
30 10 Zestaw wskaźników

Nagrzewnica automatyczna (HEAT):

Przyciskowy moduł sterujący nagrzewnicy
Pompa obiegowa chłodziwa
Duovalve
Klimatyzacja (Tempmatic):

Przyciskowy moduł sterujący klimatyzacji (Tempmatic A/C)
Pompa obiegowa chłodziwa
Duovalve
Klimatyzacja (automatyczna):
Moduł sterujący klimatyzacji z przyciskami (automatyczna klimatyzacja)
Czujnik emisji (do 31.5.98)

31 7,5 do 31.5.98:  Prawy reflektor świateł mijania
15 od 1.6.98:  Prawe światło mijania
32 7,5 do 31.5.98:  Lewy reflektor świateł mijania
15 od 1.6.98:  Lewe światło mijania
33 7,5 Prawy reflektor świateł drogowych
34 7,5 Lewy reflektor świateł drogowych

Wskaźnik świateł drogowych

35 15 Lewe i prawe światła przeciwmgielne
Wyłączanie reflektorów (USA)
36
37 25 od 1.6.98:  Wzmacniacz grzałki
40 od 1.6.99:  Dla pompy powrotnej ESP (Bosch) (M112, M113)
38 30 Wentylator pomocniczy (silniki 111, 112, 601, 604, 605 z klimatyzacją automatyczną)
40 Wentylator elektryczny 380W (silnik 111 z automatyczną klimatyzacją), M112 USA/Japonia
60 Wentylator elektryczny ssący o mocy 550 W do silników 112, 611 z klimatyzacją automatyczną

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
39
40 10 Klakson fanfar
41 15 Kierunkowskazy

Klaksony

Wycieraczka przedniej szyby

Pompa spryskiwacza przedniej szyby

Czujnik deszczu

Odmrażacz tylnej szyby

Wentylator silnika

System wykorzystania ciepła resztkowego silnika

System czyszczenia reflektorów
Migacze ostrzegawcze

42 7,5 Podgrzewacz wody do spryskiwaczy przedniej szyby
43 7,5 Pompa spryskiwacza przedniej szyby
44 40 Wycieraczka przedniej szyby

Czujnik deszczu

45 15 System czyszczenia reflektorów

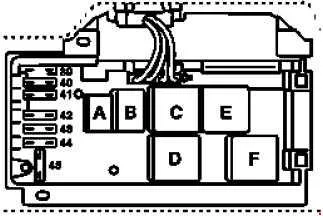

Skrzynka bezpieczników w bagażniku (do 30.11.94)

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 25 Przełącznik zasilania lewego przedniego fotela:
Zagłówek
Oparcie
Wysokość siedziska
2 25 Przełącznik zasilania prawego przedniego siedzenia:
Wysokość siedzeniaSiedzenie do przodu/do tyłu
3 25 Przełącznik zasilania lewego przedniego fotela:
Wysokość siedziskaSiedzenie do przodu/do tyłu
4 25 Przełącznik zasilania prawego przedniego fotela:
Zagłówek
Oparcie
Wysokość siedziska
5 25 System nagłośnienia: moduł sterowania wzmacniaczem (głośniki lewe/prawe)
6 7,5 odtwarzacz CD ze zmianą
7 30 Komfortowy moduł sterujący:

Elektryczne szyby, dach uchylno-przesuwny – Tylne szyby elektryczne

8
9 7,5 Przekaźnik komfortu

Moduł sterowania wygody: Okna elektryczne, dach uchylno-przesuwny

10 30 Komfortowy moduł sterujący: Elektryczne szyby, dach uchylno-przesuwny – Elektryczne szyby przednie
11 7,5 Moduł sterujący ATA

Moduł sterujący czujnika holowania

12 20 Moduł sterowania podgrzewanym przednim siedzeniem (HS)
13 20 Dach uchylno-przesuwny
14
15
16
17 7,5 Nadajnik/odbiornik telefonu
18 25 Gniazdo, sprzęg przyczepy, 13-pinowy
przekaźnik pomp paliwa
19

Skrzynka bezpieczników w bagażniku ( stan na  1.12.94)

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 25 do 31.5.97: System nagłośnienia: Moduł sterujący wzmacniacza (lewe/prawe głośniki)
od 1.6.97: Pompa paliwa
2 7,5 System wtrysku
30 od 1.6.97:
Wyposażenie instalacji pneumatycznej (PSE):
Centralny zamek (pompa)
Reflektor, zacisk 56b dla alarmu przeciwkradzieżowego (ATA)
3 20 do 31.5.97:
Moduł sterujący ATAModuł sterujący czujnika holowania
Pilot na podczerwień (od 1.12.94 do 31.8.96)
30 od 1.6.97:  Moduł sterujący przednich drzwi po stronie kierowcy
4 7,5 od 1.12.94 do 31.8.96:  Antena automatyczna, sedany
40 od 1.6.97:
Wyposażenie układu pneumatycznego (PSE):
Odmrażacz tylnej szyby
Centralny zamekKlakson alarmowy dla alarmu przeciwkradzieżowego (ATA)
5 7,5 do 31.5.97:
Lampka wejścia/wyjścia w lewych drzwiach przednichLampka wjazdu/wyjścia w lewych drzwiach przednich
30 od 1.6.97:  Tylny moduł sterujący drzwiami po stronie kierowcy
6 25 do 31.5.97:  Gniazdo, zaczep przyczepy, 13-stykowe
5 od 1.6.97:
Tylne światło kopułyŚwiatło bagażnika
Przekaźnik regulacji siedzenia
Tylne światło kopuły (taksówka)
7 30 do 31.5.97:  Komfortowy moduł sterujący:

Elektryczne szyby, dach uchylno-przesuwny – Tylne szyby elektryczne

5 od 1.6.97:
Dla ATA:
czujnik nachylenia ATA
Lewy nadajnik i odbiornik podczerwieni (system ochrony wnętrza)
Prawy nadajnik i odbiornik podczerwieni (system ochrony wnętrza)
Syrena alarmowa z dodatkową baterią
8 30 do 31.5.97:  Komfortowy moduł sterujący:

Elektryczne szyby, dach uchylno-przesuwny – Przednie szyby elektryczne

10 od 1.6.98 do 31.5.99:

System połączeń alarmowych
od 1.6.99:
System połączeń alarmowych (z wyjątkiem USA)
Moduł sterujący e-call

Telefon e-call

9 20 do 31.5.97:  Dach uchylno-przesuwny
od 1.6.98:  Pojazdy służbowe
10 25 Przełącznik zasilania lewego przedniego fotela:
Wysokość tylnego siedzenia
Zagłówek góra/dół
Oparcie
11 25 Przełącznik zasilania lewego przedniego fotela:
Siedzenie przód/tył
Wysokość przedniego siedzenia
12 25 Przełącznik zasilania prawego przedniego siedzenia:
Siedzenie przód/tył
Wysokość przedniego siedzenia
13 25 Przełącznik zasilania prawego przedniego siedzenia:
Wysokość tylnego siedzenia
Zagłówek góra/dół
Oparcie
14 Podgrzewane tylne siedzenie (od 1.12.94 do 31.5.97)
15 Zapasowy
16 Zapasowy
17 Zapasowy

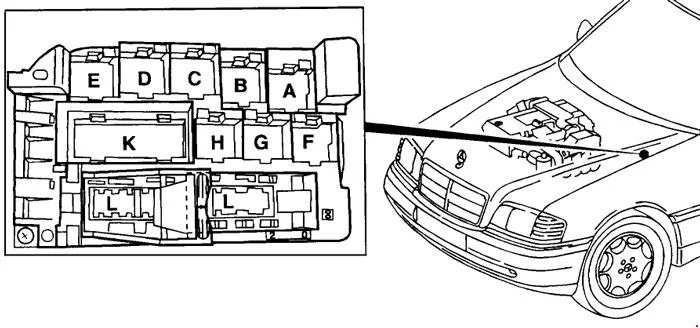

Skrzynka przekaźnikowa

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników
Numer Przekaźnik
A Moduł przekaźnika grzałki O2S 2 (po TWC)
B Moduł przekaźnika pompy ładującej ASR (do 11/94)
Moduł przekaźnika POWIETRZA
C Pomocniczy moduł przekaźnika wentylatora (etap 1) (11/94-08/95)
Rezerwa (stan na 09.95)
C+D Pomocniczy moduł przekaźnika wentylatora (stopień 1 [do 11/94] i 2)
Pomocniczy przekaźnik wentylatora (stopień 1) (do 11/94)
Pomocniczy przekaźnik wentylatora (stopień 2) (do 11/94)
D Pomocniczy moduł przekaźnika wentylatora (etap 2) (11/94-08/95)
Rezerwa (stan na 09.95)
E Moduł przekaźnika HCS
F Moduł przekaźnika klaksonu
G Separacyjny moduł przekaźnikowy (zacisk 56/56b, światła do jazdy dziennej) (Kanada)
H Przekaźnik pompy wysokiego ciśnienia/powrotu (stan na 06/94)
K Przekaźnik kombinowany (sygnał skrętu/niebezpieczeństwa, podgrzewana szyba tylna, silnik wycieraczek)
L Moduł monitorowania awarii lampy zewnętrznej

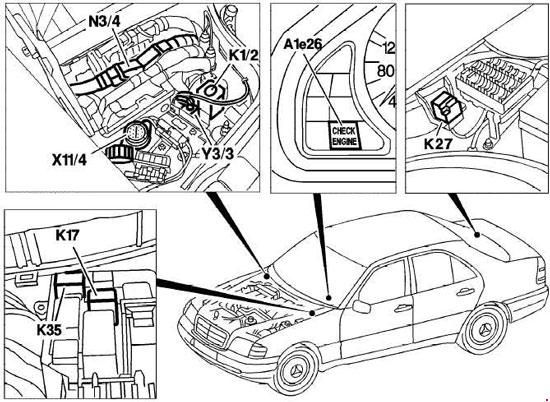

Silnik 111

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników
Numer Opis
A1e26 „CHECK ENGINGE” MIL
K1/2 Moduł przekaźnika zabezpieczenia przepięciowego (9-biegunowy)
K17 Moduł przekaźnika AIR
K27 Moduł przekaźnika pompy paliwa
K35 Moduł przekaźnika grzałki O2S 2 (po TWC)
N3/4 Moduł sterujący silnika (HFM-SFI)
X11/4 Złącze łącza danych (odczyt DTC)
Y3/3 Zawór przełączający opóźnienie zmiany biegu na wyższy

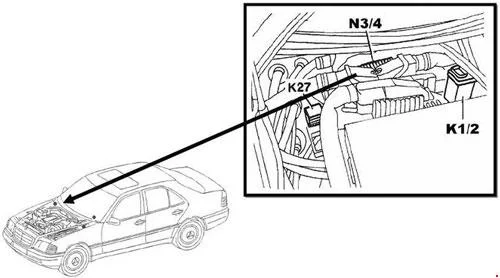

Silnik

Mercedes-Benz Klasa C W202 (1993-2000) - schematy bezpieczników i przekaźników
Numer Opis
N3/4 Sterownik silnika HFM
K1/2 Przekaźnik ochrony przepięciowej
K27 Przekaźnik pompy paliwa

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
