W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa A W168 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Mercedes-Benz Klasa A W168 to kompaktowy model samochodu osobowego, który został wprowadzony na rynek w latach 1997-2004. Był to pierwszy model z serii Klasa A marki Mercedes-Benz i oferował nowoczesny design oraz zaawansowane technologie w kompaktowym i miejskim stylu.

Mercedes-Benz Klasa A W168 wyróżniał się charakterystycznym kształtem nadwozia typu „monospace” z wysokim dachem, co zapewniało przestronne wnętrze pomimo kompaktowych wymiarów zewnętrznych. Wielu użytkowników doceniło też łatwość parkowania dzięki krótkiej karoserii.

Wnętrze Klasa A W168 było nowoczesne i funkcjonalne, oferując wygodne miejsca dla pięciu pasażerów. Wykończenie i materiały były wysokiej jakości, a kokpit został zaprojektowany w sposób ergonomiczny i intuicyjny dla kierowcy.

Klasa A W168 była dostępna w różnych wariantach silnikowych, obejmujących zarówno jednostki benzynowe, jak i wysokoprężne. Moc silników wahała się od około 75 KM do 140 KM, co zapewniało odpowiednie osiągi i dynamiczną jazdę.

W zakresie bezpieczeństwa, Klasa A W168 była wyposażona w wiele innowacyjnych rozwiązań. Na uwagę zasługuje m.in. system ESP (elektroniczny program stabilizacji), który poprawiał trakcję i kontrolę pojazdu w trudnych warunkach drogowych. Dodatkowo, samochód posiadał wiele systemów pasywnych bezpieczeństwa, takich jak poduszki powietrzne i napinacze pasów.

Mimo upływu czasu, Mercedes-Benz Klasa A W168 nadal cieszy się popularnością jako samochód używany, szczególnie wśród osób poszukujących kompaktowego, miejskiego samochodu z markowym prestiżem i dobrą jakością wykonania.

Podsumowując, Mercedes-Benz Klasa A W168 był pionierskim modelem w segmencie kompaktowych samochodów marki Mercedes-Benz. Oferował on nowoczesny design, przestronne wnętrze, zaawansowane technologie oraz wysoki poziom bezpieczeństwa. Mimo upływu lat, nadal jest rozpoznawalnym modelem i cieszy się uznaniem wśród wielu użytkowników.

Zobacz także:  Mercedes-Benz GLC X253 i C253 (2015-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka przekaźników komory silnika

Mercedes-Benz Klasa A W168 (1997-2004) - schematy bezpieczników i przekaźników

Numer Przekaźnik
1 Przekaźnik pompy spryskiwacza szyby przedniej
2 Przekaźnik klaksonowy
3 Przekaźnik blokujący lampy stop
4 Przekaźnik blokady rozrusznika
5 Przekaźnik silnika dmuchawy chłodziwa silnika
6 Przekaźnik silnika pompy ABS/ESP
7 Przekaźnik pompy wtórnego wtrysku powietrza (AIR) (benzyna)

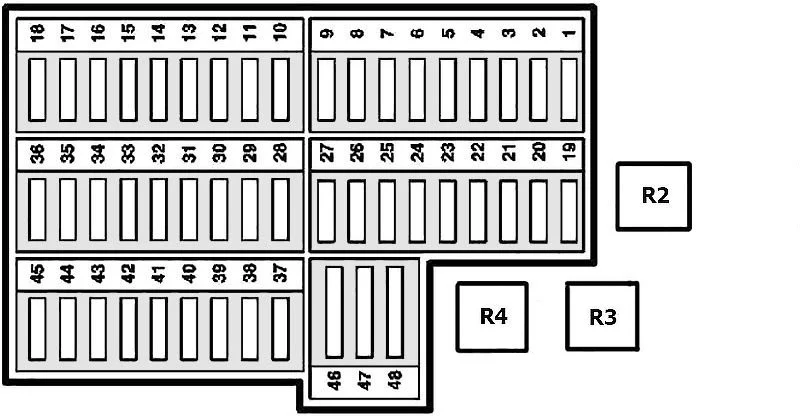

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod podłogą przy fotelu pasażera (zdejmij panel podłogowy, pokrywę i wygłuszenie).

Mercedes-Benz Klasa A W168 (1997-2004) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Silnik benzynowy: Moduł sterujący, ISC (regulacja prędkości biegu jałowego), AGR-Ventil, Nagrzewnica lambda 1, Nagrzewnica lambda 2, Gniazdo diagnostyczne, Tempomat, Przekaźnik wtrysku powietrza wtórnego, Zawór wtrysku powietrza wtórnego, Zawór odcinający 20
1 Silnik wysokoprężny: moduł sterujący Diesel, siłownik Wastegate, zawór przełączający przepustnicy, zawór ciśnieniowy recyrkulacji spalin, trójdrożny czujnik temperatury katalizatora 10
2 Moduł sterujący silnika benzynowego/diesla, cewki zapłonowe, zawory wtryskowe, moduł przekaźnika FP (cewka), przyspieszacz elektroniczny, przekaźnik blokady rozrusznika 25
3 Wentylator elektryczny (chłodzenie silnika), Wentylator elektryczny (chłodzenie silnika) z klimatyzacją 30
40
4 Moduł sterujący silnika 7,5
5 Sprzęgło automatyczne 40
6 Moduł przekaźnika FP (benzyna) 30
7 Moduł świetlny 40
8 Przekaźnik rozrusznika 30
9 Silnik wycieraczek 40
10 Tylna wycieraczka 20
10 Dach laminowany 40
11 Przełącznik kombinowany (sterowanie wycieraczkami, migacz reflektorów, pompa spryskiwacza przedniej szyby (uruchamianie)), RNS (system nawigacji radiowej) 15
12 Zapalniczka, oświetlenie schowka, radio, zmieniarka CD, gniazdo 12V w bagażniku 30
13 Lewe przednie okno elektryczne lub okno elektryczne z ogranicznikiem nadmiernej siły Przednie prawe okno elektryczne 30
7,5
30
14 Zestaw wskaźników (funkcje czasowe), przekaźnik pompy wycierania/mycia, telefon komórkowy 15
10
15 Moduł sterujący poduszek powietrznych, czujnik ACSR (automatyczne rozpoznawanie fotelika dziecięcego), czujnik bocznej poduszki powietrznej, czujnik bocznej poduszki powietrznej 10
16 Regulacja zewnętrznego lusterka wstecznego, podgrzewanie zewnętrznego lusterka wstecznego, Parktronic 15
17 Róg fanfary 15
18 Zestaw wskaźników, transponder i RFL (blokada częstotliwości radiowej), przekaźnik elektroniki silnika, przekaźnik wentylatora 10
19 Sprzęg przyczepy 25
20 Sprzęg przyczepy 15
21 Sprzęg przyczepy 15
22 System dźwiękowy 25
23 Podświetlenie lustra makijażu 7,5
24 Nie przypisano
25 Nie przypisano
26 Nie przypisano
27 Nie przypisano
28 Zestaw wskaźników, ostatni Zestaw wskaźników, ostatni Moduł sterowania ogranicznikiem nadmiaru siły (ogranicznik nadmiaru siły) 10
29 Centralny zamek, jednostka rozpoznawania instalacji siedzeń 15
30 Transponder DAS (system autoryzacji jazdy) i RFL (blokada częstotliwości radiowej), zestaw wskaźników elektrycznych 7,5
31 Odmrażacz tylnej szyby 25
32 Przenośny telefon, radio lub RNS (Radio Navigations System), zmieniarka CD, przednia lampa kopułkowa, tylna lampa kopułkowa 15
33 Przednie lewe okno zasilania, przednie prawe okno zasilania 30
34 Wspomaganie grzałki/ochrona przed zamarzaniem (diesel) 30
35 Moduł sterujący ATA 2x przekaźnik świetlny, syrena 10
36 Podgrzewane fotele przednie 25
37 Dźwignia wyboru programu VGS (w pełni zintegrowane sterowanie skrzynią biegów), pompa obiegowa płynu chłodzącego wspomagająca nagrzewnicę (diesel) 10
38 Moduł sterujący klimatyzacji (sprężarka klimatyzacji), silnik krokowy klapy recyrkulacji mieszanki powietrza, dmuchawa czujnika wnętrza, podgrzewana dysza spryskiwacza przedniej szyby 10
39 Moduł świetlny, lampa cofania, manualna skrzynia biegów/sprzęgło automatyczne, lampa cofania VGS (w pełni zintegrowane sterowanie skrzynią biegów) 7,5
40 Lampa stop, lewa, prawa i środkowa (sygnał hamowania ABS), czujnik kąta skrętu 10
41 Moduł sterujący klimatyzacji, gniazdo diagnostyczne 10
42 Tylne lewe okno zasilania, tylne prawe okno zasilania 30
43 ESP (elektroniczny program stabilności), przełącznik hamulca, styk NC 15
44 Moduł sterujący VGS (w pełni zintegrowane sterowanie skrzynią biegów) lub automatyczne sprzęgło 10
45 Dmuchawa wewnętrzna lub dmuchawa wewnętrzna klimatyzacji 30
46 Centralna ochrona przez bezpieczniki 80
47 Pompa wspomagania kierownicy 60
48 Silnik wysokoprężny: moduł kontroli wstępnego żarzenia 60
48 Silnik benzynowy: Wtórny wtrysk powietrza („A I R”) 30
Przekaźnik
R1 Przekaźnik sterowania silnikiem (EC)
R2 Przekaźnik pompy paliwa
R3 Przekaźnik ESP/przekaźnik TCM
R4 Podgrzewany przekaźnik tylnej szyby

Znajdują się one z boku deski rozdzielczej po stronie kierowcy.

Mercedes-Benz Klasa A W168 (1997-2004) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Lewe światło mijania 7,5
2 Prawe światło mijania 7,5
3 Lewe światło drogowe
Prawe światło drogowe

Lampka kontrolna świateł drogowych (zestaw wskaźników)

15
4 Lampa lewa lewa Lampa
tylna lewa
7,5
5 Prawa lampa boczna
Prawa lampa tylna
Zestaw wskaźników 58 K
Lampy tablicy rejestracyjnej
15
6 Lewe/prawe światło przeciwmgielne
Lewe tylne światło przeciwmgielne
15
