Mercedes-Benz GLB X247 (2019-2023) – schematy bezpieczników i przekaźników

Rocznik 2019-2023

Zaktualizowano 17.05.2023

Mercedes-Benz GLB X247 (2019-2023) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz GLB X247 z lat: 2018, 2019, 2020, 2021, 2022, 2023.

Mercedes-Benz GLB X247 to kompaktowy SUV wprowadzony na rynek w roku 2019. Jest to nowy model w gamie Mercedes-Benz, który został zaprojektowany jako wygodne i praktyczne auto rodzinne.

Mercedes-Benz GLB X247 wyróżnia się charakterystycznym, kwadratowym designem, który nadaje mu solidny i masywny wygląd. Posiada proste linie i wyraźne krawędzie, co sprawia, że ma on unikalny wygląd wśród innych modeli SUV marki Mercedes-Benz. GLB oferuje przestronne wnętrze, które może pomieścić do siedmiu osób dzięki opcjonalnym trzecim rzędem siedzeń. Dzięki temu modelowi, Mercedes-Benz oferuje bardziej praktyczną alternatywę dla rodzin, które potrzebują większej przestrzeni pasażerskiej.

Pod względem napędu, GLB X247 jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, z możliwością wyboru napędu na przednie lub wszystkie koła (4MATIC). Oferuje również różne opcje wyposażenia, w tym zaawansowane systemy bezpieczeństwa i asystentów kierowcy, nowoczesne systemy multimedialne oraz luksusowe elementy wykończeniowe.

GLB X247 oferuje dobrą jakość jazdy, komfortowe zawieszenie i precyzyjne prowadzenie. Dzięki swoim kompaktowym wymiarom, łatwo radzi sobie w zatłoczonych miastach, ale jednocześnie oferuje wystarczającą przestrzeń dla pasażerów i bagażu.

Warto zauważyć, że Mercedes-Benz stale udoskonala swoje modele, wprowadzając innowacje technologiczne i udoskonalenia mechaniczne. Dlatego też, w przypadku konkretnego rocznika i wersji wyposażenia, mogą występować pewne różnice.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Ampery:

szary – 2
beżowy – 5
brązowy – 7,5
czerwony – 10
niebieski – 15
żółty – 20
biały – 25
zielony – 30
bursztynowy – 40
czerwony – 50
niebieski – 60

W przypadku amperażu, należy posiłkować się grafikami!

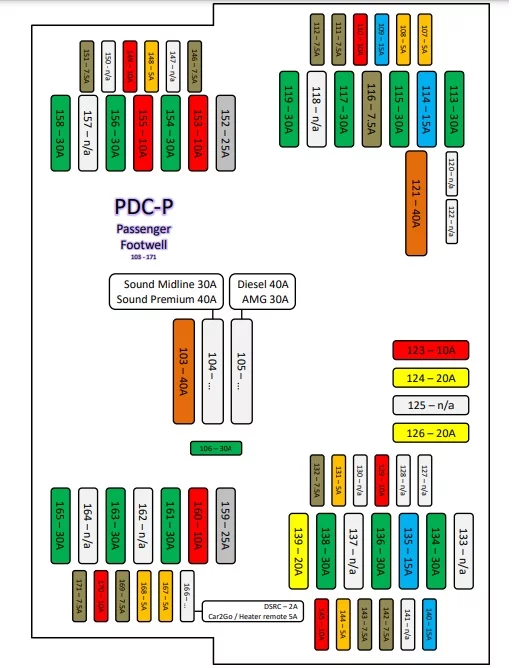

Przedział pasażerski (miejsce na nogi pasażera)

Mercedes-Benz GLB X247 (2019-2023) - schematy bezpieczników i przekaźników

Numer	Opis
101
102	Hybryda
103	System ogrzewania i klimatyzacji
104	Radio
105	Napęd na 4 koła, AMG; Silnik Diesel.
106	Centralny zamek; CBC/SAM; Wycieraczki tylne.
107	Distronic/FCW
108	System wzywania pomocy (E-CALL)
109	Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna.
110	Diagnostyka
111	Zestaw wskaźników
112	Pasy bezpieczeństwa; Poduszki powietrzne.
113	Przesuwany dach
114	Regulacja przepustnicy
115	Pasy bezpieczeństwa; Poduszki powietrzne.
116	Fotel kierowcy; Fotel pasażera.
117	Środkowa konsola lub gniazdo 115/230V
118
119	Pasy bezpieczeństwa; Poduszki powietrzne.
120
121	Ogrzewanie tylnej szyby
122
123	Gniazdo zasilania; USB.
124	Zapalniczka; Przednie gniazdo zasilania.
125	Gniazdo zasilania; USB; Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna
126	Gniazdo zasilania w bagażniku
127
128
129	Alarm przeciwkradzieżowy
130
131	Radio
132	Elektroniczna blokada zapłonu; Blokada kierownicy.
133
134	Napęd na 4 koła, AMG.
135	Silnik Diesel
136	Fotel kierowcy; Fotel pasażera
137
138	Fotel kierowcy; Fotel pasażera
139	Napęd na 4 koła, AMG.
140	Moduł kontroli pod sufitem
141
142	Obrotowy włącznik światła
143	System ogrzewania i klimatyzacji; Panel sterowania.
144	Panel sterowania; Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna
145	Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna
146	Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna
147
148	Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna
149	Napęd na 4 koła, AMG.
150
151	Hybryda
152	Zestaw wskaźników; Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna; Radio.
153	Hybryda
154	Funkcje drzwi
155	Hybryda
156	Funkcje drzwi
157
158	CBC/SAM; Oświetlenie zewnętrzne; Światła awaryjne/ECO.
159	Pompa paliwa
160	Elektroniczna blokada zapłonu; Blokada kierownicy.
161	Funkcje drzwi
162	Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna
163	Funkcje drzwi
164
165	CBC/SAM; Oświetlenie zewnętrzne; Światła awaryjne/ECO;
166	System ogrzewania i klimatyzacji; ETC; Czytnik kart DSRC (Japonia).
167	Centralny zamek; Monitorowanie ciśnienia w oponach (TPMS).
168	Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna
169	Distronic/FCW; Oświetlenie zewnętrzne; Światła awaryjne/ECO; Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna; Wycieraczki przednie; Czujnik deszczu.
170	Zapalniczka; Przednie gniazdo zasilania; Multimedia box (MBUX); Nawigacja; System telefonu; Kierownica wielofunkcyjna
171	System Parktronic

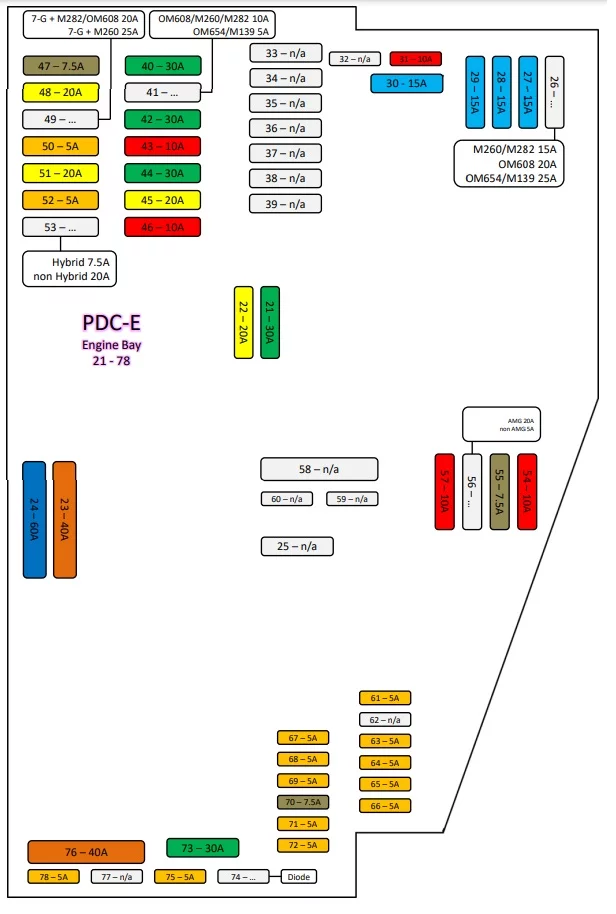

Komora silnika

Mercedes-Benz GLB X247 (2019-2023) - schematy bezpieczników i przekaźników

Numer	Opis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21	CBC/SAM; Reflektory przednie;
22	Reflektory przednie
23	ESP; Hamulec postojowy.
24	ESP; Hamulec postojowy.
25
26	Elektronika silnika
27	Diagnostyka; Elektronika silnika.
28	Elektronika silnika
29	Silnik Diesel; Elektronika silnika.
30	Hybryda; Elektronika silnika.
31	Hybryda; Elektronika silnika.
32
33
34
35
36
37
38
39
40	CBC/SAM; Reflektory przednie
41	Elektronika silnika
42	CBC/SAM; Klakson; Wycieraczki przednie; Czujnik deszczu.
43	Automatyczna skrzynia biegów; Elektronika silnika.
44	Wycieraczki przednie; Czujnik deszczu.
45	Automatyczna skrzynia biegów
46	Hybryda
47	Distronic/FCW.
48	Reflektory przednie
49	Automatyczna skrzynia biegów
50	Hybryda
51	Automatyczna skrzynia biegów
52	System ogrzewania i klimatyzacji
53	Hybryda; System ogrzewania i klimatyzacji
54	Elektronika silnika
55	Elektronika silnika
56	Elektronika silnika
57	Automatyczna skrzynia biegów; Hybryda; Silnik Diesel.
58
59
60
61	Hybryda
62
62
63	CBC; SAM; Hybryda.
64	Reflektory przednie
65	Szkoła jazdy
66	Hybryda
67	Silnik Diesel
68	CBC/SAM.
69	Elektronika silnika
70	Distronic/FCW
71	Elektronika silnika
72	ESP; Hamulec postojowy.
73	Rozrusznik
74	Rozrusznik (dioda)
75	Rozrusznik
76	Hybryda
77
78	ESP; Hamulec postojowy; Hybryda.

Bagażnik

Mercedes-Benz GLB X247 (2019-2023) - schematy bezpieczników i przekaźników

Numer	Opis
201
202	Hak holowniczy
203	Zdalne otwieranie/zamykanie bagażnika
204
205
206
207
208	Hak holowniczy
209	Hak holowniczy
210	Hak holowniczy
211	Hak holowniczy
212
213
214
215
