Mercedes-Benz GLE V167 (2019-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz GLE V167 z lat: 2018, 2019, 2020, 2021, 2022, 2023. Mercedes-Benz GLE V167 to luksusowy SUV wprowadzony na rynek w 2018 roku jako następca poprzedniej generacji GLE (W166). Jest to jeden z flagowych modeli marki Mercedes-Benz, który oferuje połączenie elegancji, sportowego charakteru […]

05/17/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz GLE V167 z lat: 2018, 2019, 2020, 2021, 2022, 2023.

Mercedes-Benz GLE V167 to luksusowy SUV wprowadzony na rynek w 2018 roku jako następca poprzedniej generacji GLE (W166). Jest to jeden z flagowych modeli marki Mercedes-Benz, który oferuje połączenie elegancji, sportowego charakteru i wysokiej jakości wykonania.

Mercedes-Benz GLE V167 wyróżnia się dynamicznym designem z płynnymi liniami i muskularną sylwetką. Posiada charakterystyczne cechy marki, takie jak duża, okazała atrapa chłodnicy, smukłe reflektory LED i eleganckie proporcje. Wnętrze GLE oferuje przestronność, komfort i luksusowy wystrój, z wysokiej jakości materiałami i precyzyjnym wykonaniem. Zapewnia wygodne miejsca dla pięciu pasażerów, a opcjonalny trzeci rząd siedzeń pozwala na przewiezienie większej liczby osób.

Pod względem technologicznym, GLE V167 jest zaawansowanym modelem, wyposażonym w wiele innowacyjnych rozwiązań. Oferuje zaawansowane systemy bezpieczeństwa i asystentów kierowcy, takie jak aktywny tempomat, asystent utrzymywania pasa ruchu, system monitorowania martwego pola czy system automatycznego hamowania w sytuacji zagrożenia. W zakresie rozrywki i łączności, GLE oferuje nowoczesne systemy multimedialne z dotykowym ekranem, systemy nawigacji oraz wsparcie dla Apple CarPlay i Android Auto.

Pod maską GLE V167 znajdują się różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki, które zapewniają moc i osiągi odpowiednie dla tego segmentu pojazdów. W zależności od wersji i wyposażenia, GLE może być dostępny z napędem na przednie lub wszystkie koła (4MATIC), co gwarantuje doskonałą trakcję i stabilność na różnych nawierzchniach.

Mercedes-Benz GLE V167 to luksusowy SUV, który oferuje połączenie stylu, komfortu, wydajności i zaawansowanej technologii. Jest to idealna opcja dla osób poszukujących eleganckiego i prestiżowego pojazdu, który zapewni zarówno przyjemność z jazdy, jak i wysoki poziom bezpieczeństwa i komfortu podróżowania.

Zobacz także:  Mercedes-Benz CLK (W209) (2002-2010) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Ampery:

  • czarny – 1
  • szary – 2
  • beżowy – 5
  • brązowy – 7,5
  • czerwony – 10
  • niebieski – 15
  • żółty – 20
  • biały – 25
  • zielony – 30
  • bursztynowy – 40
  • czerwony – 50
  • niebieski – 60



W przypadku amperażu, należy posiłkować się grafikami!

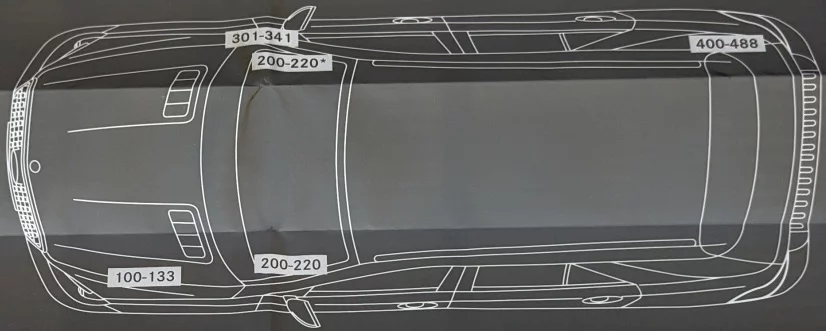

Lokalizacje

Mercedes-Benz GLE V167 (2019-2023) - schematy bezpieczników i przekaźników

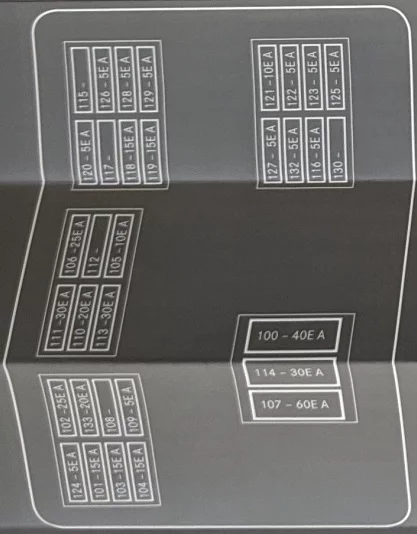

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz GLE V167 (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
100 System hybrydowy
101 Elektronika silnika
102 Elektronika silnika
103 Elektronika silnika
104 Elektronika silnika
105 AQUABLADE
106 Wycieraczka przedniej szyby
107 Pompy płynu chłodzącego
108
109 Generator dźwięku
110 Światła zewnętrzne
111 Wycieraczka przedniej szyby
112
113 Rozrusznik
114 Elektronika silnika
115
116 ABS, ASR, ESP, BAS
117
118 Pompy płynu chłodzącego
119 Wentylator pompy płynu chłodzącego
120 Pompy płynu chłodzącego
121 Automatyczna skrzynia biegów
122 Automatyczna skrzynia biegów
123 Elektronika silnika
124 Elektronika silnika
125 Elektronika silnika
126 Przełącznik świateł zewnętrznych
127 Gniazdo ładowania USB
128 Elektronika silnika
129 ABS, ASR, ESP, BAS
130
131
132 Elektronika silnika
133 Światła zewnętrzne

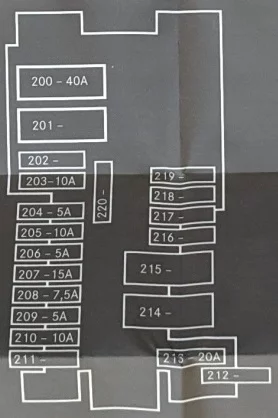

Skrzynka bezpieczników w przedziale pasażerskim (lewa strona deski rozdzielczej)

Zobacz także:  Mercedes-Benz CLA C117 (2013-2018) - schematy bezpieczników i przekaźników

Mercedes-Benz GLE V167 (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
200 Układ klimatyzacji
201
202
203 Przełącznik kolumny kierownicy
204 Zapach
205 Tylny ekran
206 Wyświetlacz head-up
207 System radio i nawigacji
208 Zestaw wskaźników
209 Panel przełączników konsoli środkowej z przodu
210 ETC, elektroniczny pobór opłat
211
212
213 Układ klimatyzacji
214
215
216
217
218
219
220

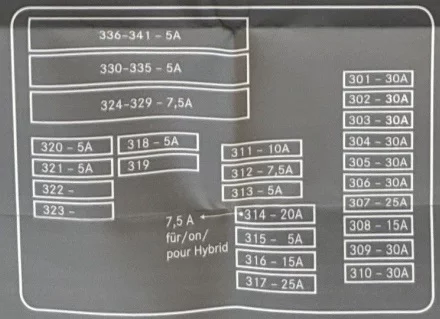

Skrzynka bezpieczników w przedziale pasażerskim (przestrzeń na nogi)

Mercedes-Benz GLE V167 (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
301 Napinacz pasa bezpieczeństwa lewy i prawy
302 Funkcje drzwi
303 Regulacja siedziska
304 Regulacja siedziska
305 Ogrzewanie siedzenia, wentylacja z przodu
306 Ogrzewanie siedzenia, wentylacja z przodu
307 System start-stop
308 AIRMATIC, zawieszenie pneumatyczne
309 Szyberdach
310 Napinacz pasa bezpieczeństwa lewy i prawy
311 Elektronika silnika
312 Podkładka do ładowania telefonu, indukcyjna WMI
313
313 Gniazdo diagnostyczne
314 Układ klimatyzacji;

Ogrzewanie zewnętrzne;

Ogrzewanie

315 Elektronika silnika
316 Przód konsoli dachowej
317 System radio i nawigacji
318 Alarm
319
320 System radio i nawigacji
321 Alarm
322
323
324 Odłączenie usługi
325 Systemy kamer
326 Telefon
327 Regulacja siedziska
328 Regulacja siedziska
329 DISTRONIC PLUS
330 Systemy kamer
331 Ogrzewanie przedniej szyby
332
333 System radio i nawigacji
334 Układ klimatyzacji
335 DISTRONIC PLUS
336 Sterowanie podwoziem AMG
337 Kontrola gestami
338 Touchpad
339 Czujnik deszczu i światła
340 Panel przełączników konsoli środkowej z tyłu
341 Ogrzewanie zewnętrzne

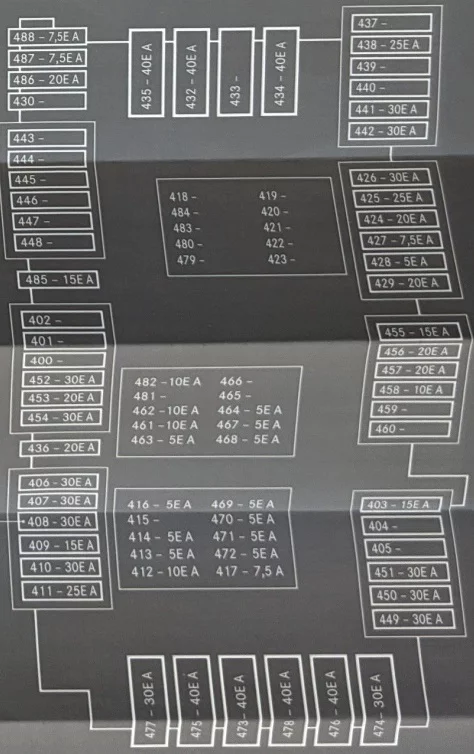

Skrzynka bezpieczników w bagażniku

Mercedes-Benz GLE V167 (2019-2023) - schematy bezpieczników i przekaźników

Numer Opis
400
401
402
403 Podgrzewany uchwyt na napoje z przodu
404
405
406 Funkcje drzwi
407 Regulacja siedzeń 2. rząd siedzeń
408 System nagłośnienia
409 Oczyszczanie spalin Diesel SRC
410 Regulacja siedzeń 2. rząd siedzeń
411 Układ paliwowy
412 JEDNOSTKA NAPĘDOWA AMG;

Ładowarka wysokiego napięcia

413 System hybrydowy
414 Telefon
415
416 Akumulator 48V
417 Oświetlenie ambientowe
418
419
420
421
422
423
424 Łożyska silnika AMG
425 Mechanizm różnicowy AMG
426 Fotele wielokonturowe 2. rząd siedzeń
427 Lodówka z tyłu
428 Łożyska silnika AMG
429 Ogrzewanie siedzeń 3. rząd siedzeń
430
431
432 Ogrzewanie
433
434 Ogrzewanie
435 Centralna elektronika z tyłu
436 Podczepianie przyczepy
437
438 Alarm
439
440
441 Ogrzewanie siedzeń 2. rząd siedzeń
442 Ogrzewanie siedzeń 2. rząd siedzeń
443
444
445
446
447
448
449 Podgrzewana konsola środkowa z panelem
450 Podczepianie przyczepy
451 Ogrzewanie siedzeń 2. rząd siedzeń
452 Podczepianie przyczepy
453 Podczepianie przyczepy
454 Podczepianie przyczepy
455 Podgrzewany uchwyt na napoje z tyłu
456 Gniazdo 115V/230V
457 Zapalniczka z przodu;

Gniazdo 12V w bagażniku

458 Gniazdo 12 V w konsoli środkowej;

System start-stop

459
460
461 Aktywny dźwięk
462 Roleta tylna na boki
463 Touchpad
464 Podkładka do ładowania telefonu, indukcyjna WMI
465
466
467 System monitorowania ciśnienia w oponach
468 Tylna kamera
469 Silnik tylnej klapy
470 Ładowarka hybrydowa;

Mechanizm różnicowy AMG

471 Składane siedzenie z tyłu
472 Akumulator 48V
473 Oczyszczanie spalin Diesel SRC
474 Ogrzewana tylna szyba
475 System nagłośnienia
476  Centralna elektronika z tyłu
477 Silnik tylnej klapy
478 System nagłośnienia
479
480
481
482 JEDNOSTKA NAPĘDOWA AMG
483
484
485 System hybrydowy
486 Układ klimatyzacji
487 Fotele wielokonturowe 2. rząd siedzeń
488 Fotele wielokonturowe 2. rząd siedzeń
