Mercedes-Benz EQA (2021-2023) – schematy bezpieczników i przekaźników

Rocznik 2021-2023
Zaktualizowano 16.05.2023
Mercedes-Benz EQA (2021-2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz EQA z lat: 2021, 2022, 2023.

Mercedes-Benz EQA to kompaktowy samochód elektryczny wprowadzony na rynek w 2021 roku. Oto kilka informacji na temat tego modelu:

  1. Design: EQA charakteryzuje się nowoczesnym i dynamicznym designem, który jest charakterystyczny dla samochodów marki Mercedes-Benz. Posiada aerodynamiczne kształty, smukłe proporcje i eleganckie detale, które nadają mu sportowy wygląd.
  2. Napęd elektryczny: EQA jest w pełni elektrycznym samochodem, wyposażonym w silnik elektryczny zasilany baterią. Oferuje cichą, płynną jazdę bez emisji spalin, co przyczynia się do ochrony środowiska.
  3. Wydajność i zasięg: EQA oferuje różne wersje o różnym zakresie jazdy na jednym ładowaniu. Modele z mocniejszymi bateriami mogą pokonywać większe odległości, co sprawia, że są praktycznym rozwiązaniem zarówno do codziennej jazdy miejskiej, jak i na dłuższe trasy.
  4. Wnętrze i technologia: Wnętrze EQA jest nowoczesne i luksusowe, z wysokiej jakości materiałami i zaawansowanymi technologiami. Można znaleźć takie funkcje jak cyfrowy kokpit, zaawansowany system multimedialny, inteligentne asystenty kierowcy i wiele innych udogodnień.
  5. Bezpieczeństwo: Mercedes-Benz EQA jest wyposażony w różne systemy bezpieczeństwa i asystencji, które mają na celu zwiększenie ochrony kierowcy i pasażerów. Wśród nich znajdują się systemy hamowania awaryjnego, asystent pasa ruchu, system monitorowania martwego pola i wiele innych.

Mercedes-Benz EQA to nowoczesny samochód elektryczny, który łączy elegancję, wydajność i zaawansowane technologie. Jest to doskonała propozycja dla tych, którzy szukają kompaktowego, ekologicznego samochodu z luksusowym wnętrzem i zaawansowanymi funkcjami. EQA wpisuje się w strategię marki Mercedes-Benz dotyczącą rozwoju samochodów elektrycznych i stanowi kolejny krok w kierunku zrównoważonej mobilności.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Ampery:

  • szary – 2
  • beżowy – 5
  • brązowy – 7,5
  • czerwony – 10
  • niebieski – 15
  • żółty – 20
  • biały – 25
  • zielony – 30
  • bursztynowy – 40
  • czerwony – 50
  • niebieski – 60

W przypadku amperażu, należy posiłkować się grafikami!

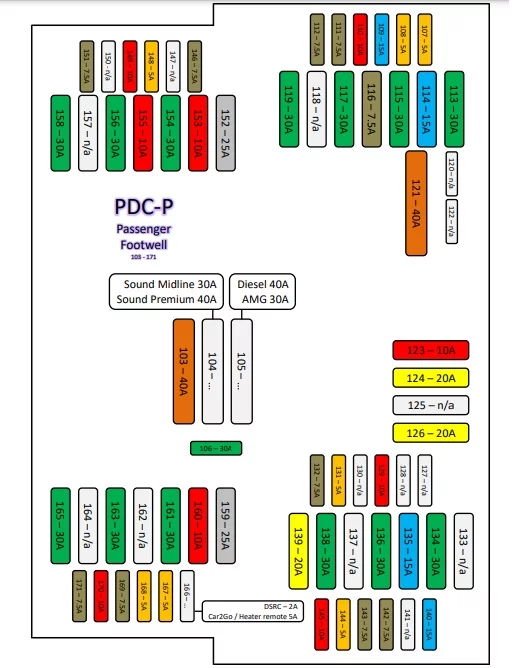

Miejsce na nogi pasażera

Mercedes-Benz EQA (2021-2023) - schematy bezpieczników i przekaźników

Numer Opis
101
102
103 System klimatyzacji i ogrzewania
104 Radio
105 Otwieranie i zamykanie zdalne klapy bagażnika
106 CBC/SAM;

Zamek centralny;

Tylna wycieraczka.
107 Distronic/FCW
108 System dzwonienia alarmowego
109 Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna
110 Diagnostyka
111 Zestaw wskaźników
112 Poduszka powietrzna, system pasów bezpieczeństwa
113 Przesuwany dach
114 Regulacja amortyzacji
115 Poduszka powietrzna, system pasów bezpieczeństwa
116 Fotel pasażera i kierowcy
117 Konsola środkowa lub gniazdo 115/230V
118
119 Poduszka powietrzna, system pasów bezpieczeństwa
120
121 Ogrzewanie tylnej szyby
122
123 USB i gniazdo akcesoriów (zasilanie)
124 Zapalniczka, przednie gniazdo
125 USB i gniazdo akcesoriów (zasilanie)
126 Gniazdo zasilania w bagażniku
127
128
129 Alarm
130 Ładowanie AC/DC
131 Radio
132 Elektroniczny zapłon, blokada kolumny kierownicy
133
134
135
136 Fotel pasażera i kierowcy
137
138 Fotel pasażera i kierowcy
139
140 Panel sterowania na podsufitce
141
142 Obrotowy przełącznik świateł
143 System klimatyzacji i ogrzewania;

Panel sterowania
144 Panel sterowania;

Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna
145 Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna
146 Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna
147 Elektryczny układ napędowy z tyłu
148 Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna
149
150 Zarządzanie baterią, PCMB
151 Ładowanie AC/DC
152 Zestaw wskaźników;

Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna;

Radio
153 Ładowanie AC/DC
154 Funkcje drzwi
155 Ładowanie AC/DC
156 Funkcje drzwi
157
158 CBC/SAM;

Oświetlenie zewnętrzne;

Światła awaryjne/ECO
159
160 Elektroniczny zapłon, blokada kolumny kierownicy
161 Funkcje drzwi
162 Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna
163 Funkcje drzwi
164
165 Oświetlenie zewnętrzne;

Światła awaryjne/ECO
166 System klimatyzacji i ogrzewania
167 Zamek centralny;

Monitorowanie ciśnienia w oponach
168 CBC/SAM
169 Distronic/FCW;

Oświetlenie zewnętrzne;

Światła awaryjne/ECO;

Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna;

Wycieraczka przedniej szyby i czujnik deszczu
170 Zapalniczka, przednie gniazdo;

Skrzynka Multimedia, system telefoniczny, nawigacja, kierownica wielofunkcyjna
171 System Parktronic

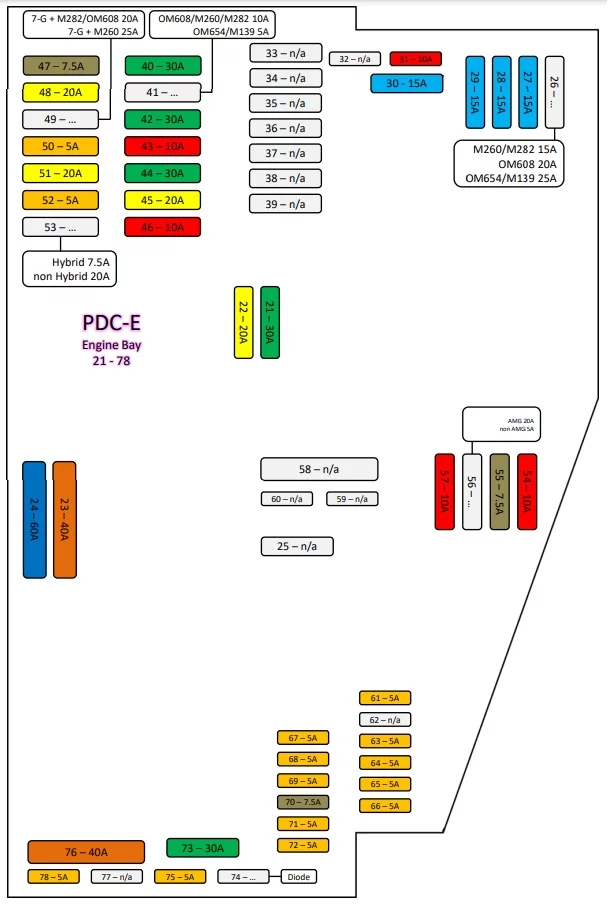

Komora silnika

Mercedes-Benz EQA (2021-2023) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 CBC/SAM;

Reflektory
22 Reflektory
23 ESP, hamulec postojowy
24 ESP, hamulec postojowy
25
26
27
28
29
30 Elektryczny układ napędowy z przodu
31
32
33
34
35
36
37
38
39
40 CBC/SAM;

Reflektory
41
42 CBC/SAM;

Klakson;

Wycieraczka przedniej szyby i czujnik deszczu.
43 CBC/SAM
44 Wycieraczka przedniej szyby i czujnik deszczu
45
46 Poduszka powietrzna, system pasów bezpieczeństwa
47 Distronic/FCW
48 Reflektory
49
50 System klimatyzacji i ogrzewania
51 Elektryczny układ napędowy z przodu
52 System klimatyzacji i ogrzewania;

Elektryczny układ napędowy z przodu
53 System klimatyzacji i ogrzewania
54 CMC/SAM
55 Elektryczny układ napędowy z przodu
56 System klimatyzacji i ogrzewania
57 Elektryczny układ napędowy z przodu
58
59
60
61
62
62
63
64
65
66 Generator dźwięku
67
68 CBC/SAM
69 Elektryczny układ napędowy z przodu
70 Distronic/FCW
71 CBC/SAM
72 ESP, hamulec postojowy
73
74
75
76 ESP, hamulec postojowy
77
78 ESP, hamulec postojowy

Bagażnik

Mercedes-Benz EQA (2021-2023) - schematy bezpieczników i przekaźników

Numer Opis
201
202 Złącze przyczepy
203
204
205
206
207
208 Złącze przyczepy
209 Złącze przyczepy
210 Złącze przyczepy
211 Złącze przyczepy
212
213
214
215

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
