Mazda RX-8 (2009-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy RX-8 z lat: 2009, 2010. Mazda RX-8 to sportowy samochód produkowany przez japońską firmę Mazda w latach 2003-2012. Był to następca popularnego modelu Mazda RX-7 i kontynuował dziedzictwo marki w dziedzinie samochodów sportowych. RX-8 wyróżniał się unikalnymi cechami, które czyniły go charakterystycznym […]

08/02/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy RX-8 z lat: 2009, 2010.

Mazda RX-8 to sportowy samochód produkowany przez japońską firmę Mazda w latach 2003-2012. Był to następca popularnego modelu Mazda RX-7 i kontynuował dziedzictwo marki w dziedzinie samochodów sportowych.

RX-8 wyróżniał się unikalnymi cechami, które czyniły go charakterystycznym wśród innych sportowych aut. Jego najbardziej charakterystyczną cechą były tylne drzwi w stylu samochodów coupe, które były otwierane w kierunku przeciwnym do kierunku jazdy. Dzięki temu modelowi Mazda RX-8 oferowała wyjątkowy dostęp do tylnej kanapy, umożliwiając łatwiejsze wsiadanie i wysiadanie pasażerom.

RX-8 był napędzany przez wysokoprężny, dwusuwowy silnik rotacyjny Wankla. Był dostępny w różnych wariantach mocy, oferując różne poziomy osiągów. Silnik rotacyjny charakteryzował się wysokimi prędkościami obrotowymi i płynnymi reakcjami, co przekładało się na dynamiczną i ekscytującą jazdę.

Mazda RX-8 był wyposażony w zestaw zaawansowanych technologii i systemów, w tym zaawansowany układ kierowniczy, zawieszenie i system kontroli trakcji. Te elementy pozwalały na precyzyjne prowadzenie, doskonałą stabilność i doskonałą zwrotność w zakrętach.

Zobacz także:  Mazda CX-9 I (2006-2010) - schematy bezpieczników i przekaźników

Wnętrze RX-8 zostało zaprojektowane w sposób ergonomiczny, z naciskiem na zaangażowanie kierowcy i wspomaganie prowadzenia. Wersje wyposażone w sportowe fotele, sportowe zegary i dodatkowe opcje zwiększały atmosferę sportowego samochodu.

Niestety, produkcję Mazdy RX-8 zakończono w 2012 roku. Decyzja ta była spowodowana głównie zmianami w przepisach dotyczących emisji spalin i trudnościami związanymi z osiągnięciem wymagań emisji przez silnik rotacyjny.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

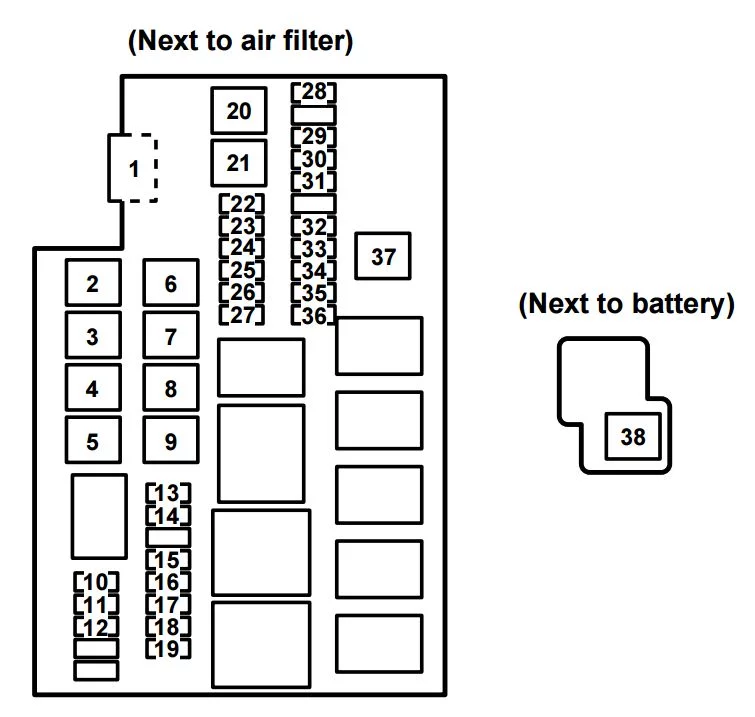

Komora silnika

Mazda RX-8 (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 120 Do ochrony wszystkich obwodów
2 40 Podgrzewacz
3 60 Pompa powietrza
4 30 Elektryczne szyby;

Elektryczne zamki do drzwi;

Podświetlany system wejściowy;

Szyberdach*.

5 50 Odmrażacz tylnej szyby
6 30 Wentylator elektryczny 1
7 40 ABS, DSC*
8 30 Zapalniczka;

Lusterko sterujące zasilaniem;

Gniazdo akcesoriów;

System audio.

9 30 Wentylator elektryczny 2
10 15 Światła drogowe*;

Środek do czyszczenia reflektorów*.

11 15 Światła mijania (prawe)
12 15 Światła mijania (lewe)
13 15 DRL* (światła drogowe)
14 30 DSC*
15 20 Podgrzewanie siedzeń*
16 20 Środek do czyszczenia reflektorów*
17
18 15 Światła przeciwmgielne*
19 10 Klimatyzator
20 40 Do ochrony różnych obwodów
21 30 Zasilanie okien
22 15 Do ochrony różnych obwodów
23 10 Światła stopu
24 20 Pompa paliwowa
25 15 Klakson
26 15 Światła awaryjne;

Kierunkowskazy.

27 15 Elektryczny zawór dławiący
28 10 Rozrusznik
29 20 Wycieraczka i spryskiwacz przedniej szyby
30 15 TCM*
31 15 System sterowania silnikiem;

Dodatkowy system przytrzymujący;

ABS;

Wspomaganie kierownicy.

32 10 Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Przednie światła obrysowe boczne;

Tylne światła obrysowe boczne.

33 7,5 Podświetlany system wejściowy
34 15 Układ sterowania silnikiem
35 10 Układ sterowania silnikiem
36 15 Wtrysk paliwa
37 20 Zasilanie okien
38 60 Wspomaganie kierownicy
* Niektóre modele

Przedział pasażerski (strona kierowcy)

Mazda RX-8 (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka
2 7,5 System audio;

Zasilanie sterowaniem lusterka.

3
4 7,5 Klimatyzator
5 10 Klaster instrumentów, licznik
6
7
8
9 10 Odmrażacz lusterek*
10 7,5 DSC*
11 25 System audio (model wyposażony w system Bose® Sound System)*
12 30 Elektryczne zamki do drzwi;

Szyberdach*.

13 15 Gniazdo akcesoriów
14 15 Światła wewnętrzne
15
16
* Niektóre modele
