Mazda RX-8 (2006) – schematy bezpieczników i przekaźników

Mazda RX-8 (2006) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy RX-8 z lat: 2006.

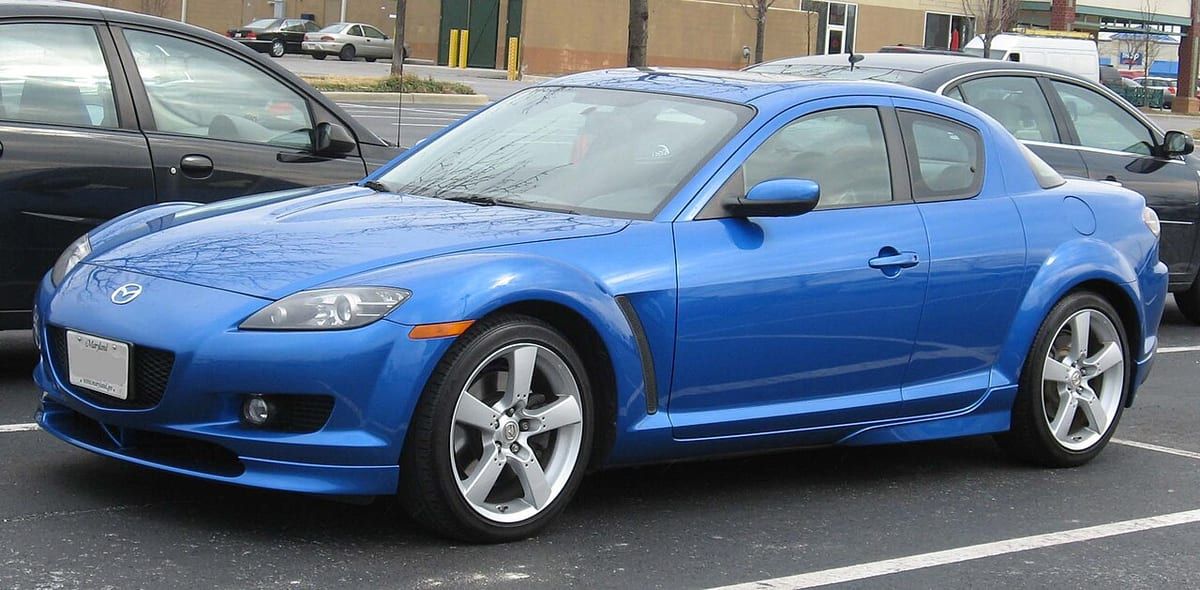

Mazda RX-8 to sportowy samochód produkowany przez japońską firmę Mazda w latach 2003-2012. RX-8 jest czwartym modelem w serii RX, kontynuując tradycję sportowych samochodów Mazdy z silnikiem Wankla (rotacyjnym).

RX-8 został zaprojektowany jako następca popularnego modelu RX-7. Charakteryzuje się charakterystycznymi drzwiami typu „suicide”, co oznacza, że ​​otwierają się do góry, zapewniając wygodniejszy dostęp do tylnej kanapy.

Najbardziej charakterystycznym elementem Mazdy RX-8 był jego silnik rotacyjny Renesis. Silnik ten charakteryzował się brakiem tradycyjnych tłoków i zaworów, a zamiast tego wykorzystywał trójkątne wirujące tłoki, które generowały moc poprzez eksplozje paliwa i powietrza w komorze obrotowej. Silnik rotacyjny jest bardziej kompaktowy i ma wyższą pojemność do masy w porównaniu z silnikiem tłokowym, co przyczynia się do doskonałej zrównoważonej dystrybucji wagi samochodu.

RX-8 był oferowany w różnych wersjach z różnymi poziomami mocy, od wersji podstawowej po wersje o większej mocy i wyposażeniu sportowym, takie jak wersja R3. Wersja R3 była skoncentrowana na osiągach i prowadzeniu, oferując szereg ulepszeń w zakresie zawieszenia, aerodynamiki i wyposażenia wnętrza.

Zobacz także:  Mazda 5 III (2014-2015) - schematy bezpieczników i przekaźników

Wnętrze Mazdy RX-8 było projektowane z myślą o kierowcy i pasażerach, zapewniając wygodne i sportowe siedzenia, a także intuicyjnie umieszczone elementy sterujące.

Mazda RX-8 zdobyła uznanie za swoje dynamiczne właściwości jezdne i ekscytującą jazdę. Jednak ze względu na specyfikę silnika rotacyjnego, model ten miał nieco wyższe zużycie paliwa i wymagał dbałości o regularne przeglądy i konserwację.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda 5 III (2011-2013) - schematy bezpieczników i przekaźników

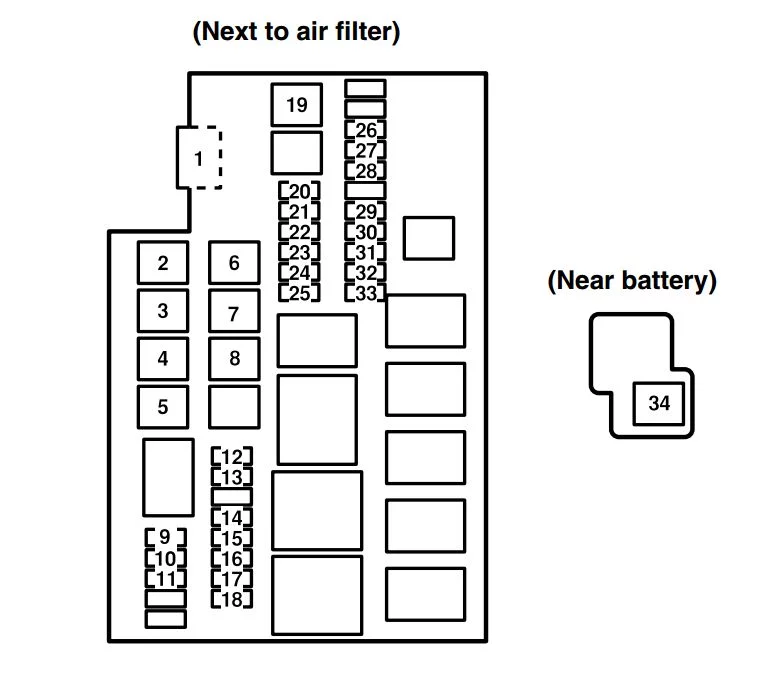

Komora silnika

Mazda RX-8 (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 120 Do ochrony wszystkich obwodów
2 40 Podgrzewacz
3 60 Pompa powietrza
4 30 Elektryczne szyby;

Elektryczne zamki do drzwi;

Podświetlany system wejściowy;

Szyberdach*.

5 50 Odmrażacz tylnej szyby
6 40 Wiatrak elektryczny
7 60 ABS, DSC*
8 30 Zapalniczka;

Zasilanie lusterek;

Gniazdo akcesoriów;

System audio.

9 15 Światła drogowe*;

Środek do czyszczenia reflektorów*.

10 15 Światła mijania (prawe)
11 15 Światła mijania (lewe)
12 15 DRL* (światła drogowe)
13 30 DSC*
14 20 Podgrzewanie siedzeń*
15 20 Środek do czyszczenia reflektorów*
16 10
17 15 Światła przeciwmgielne*
18 10 Klimatyzator
19 30 Do ochrony różnych obwodów
20 15 Do ochrony różnych obwodów
21 15 Światła stopu
22 20 Pompa paliwowa
23 15 Klakson
24 15 Światła awaryjne;

Kierunkowskazy.

25 15 Elektryczny zawór dławiący
26 20 Wycieraczka i spryskiwacz przedniej szyby
27 20 Okna elektryczne
28 15 System sterowania silnikiem;

Dodatkowy system przytrzymujący;

ABS;

Wspomaganie kierownicy

29 10 Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Przednie światła obrysowe boczne;

Tylne światła obrysowe boczne.

30 10 Podświetlany system wejściowy
31 10 Układ sterowania silnikiem
32 10 Układ sterowania silnikiem
33 15 Wtrysk paliwa
34 60 Wspomaganie kierownicy
* Niektóre modele

Przedział pasażerski (strona kierowcy)

Mazda RX-8 (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka
2 7,5 System audio;

Zasilanie lusterek.

3 20 Gniazdo akcesoriów
4 7,5 Klimatyzator
5 10 Klaster instrumentów, licznik
6 10 System kontroli skrzyni biegów
7 7,5
8 20
9 10 Odmrażacz lusterek*
10 7,5 DSC*
11 20 System nagłośnieniowy*
12 30 Elektryczne zamki do drzwi;

Szyberdach*.

13 30 Okna elektryczne
14 15 Światła wewnętrzne
15 15
16 10
* Niektóre modele
