Mazda 6 II GH1 (2011-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 6 II GH1 z lat: 2011, 2012. Mazda 6 II GH1 to druga generacja średniej wielkości samochodu osobowego Mazda 6, produkowana w latach 2007-2012. Model ten kontynuował sukces pierwszej generacji i wprowadzał nowe ulepszenia, aby utrzymać pozycję Mazdy jako atrakcyjnej i konkurencyjnej […]

07/27/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 6 II GH1 z lat: 2011, 2012.

Mazda 6 II GH1 to druga generacja średniej wielkości samochodu osobowego Mazda 6, produkowana w latach 2007-2012. Model ten kontynuował sukces pierwszej generacji i wprowadzał nowe ulepszenia, aby utrzymać pozycję Mazdy jako atrakcyjnej i konkurencyjnej opcji w segmencie aut klasy średniej.

Wizualnie Mazda 6 II GH1 zachowała charakterystyczny design marki, ale wprowadziła pewne zmiany, aby nadać bardziej dynamiczny i nowoczesny wygląd. Charakteryzowała się smukłą sylwetką z akcentami sportowymi, a muskularne linie nadwozia dodawały mu pewności siebie na drodze. Wprowadzono również bardziej wyraziste reflektory i grill, co podkreślało atrakcyjność z przodu auta.

Wnętrze Mazdy 6 II GH1 zostało starannie zaprojektowane, aby zapewnić komfort i funkcjonalność. Zastosowano wysokiej jakości materiały wykończeniowe, co podniosło poziom elegancji i solidności. Kierowca i pasażerowie cieszyli się przestronnym wnętrzem, wygodnymi siedzeniami i nowoczesnymi elementami sterującymi. Technologia i wyposażenie zostały ulepszone, w tym systemy multimedialne, klimatyzację, systemy bezpieczeństwa i asystentów kierowcy.

Mazda 6 II GH1 oferowała różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Gamę silników uzupełniały skrzynie biegów manualne oraz automatyczne, a także napęd na przednią oś lub napęd na cztery koła (AWD) w niektórych wersjach. Dzięki technologii SKYACTIV, Mazda 6 II GH1 starała się osiągnąć lepszą efektywność paliwową i redukcję emisji CO2.

Zobacz także:  Mazda RX-8 (2005) - schematy bezpieczników i przekaźników

Mazda 6 II GH1 zdobyła uznanie za jakość wykonania, przyjemność z jazdy i doskonałe prowadzenie. Model ten kontynuował pozytywne recenzje na temat dynamicznej jazdy, precyzyjnego sterowania i komfortu podróżowania. Dzięki konkurencyjnym osiągom i nowoczesnemu wyglądowi, Mazda 6 II GH1 utrzymała swoją pozycję na rynku samochodów klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

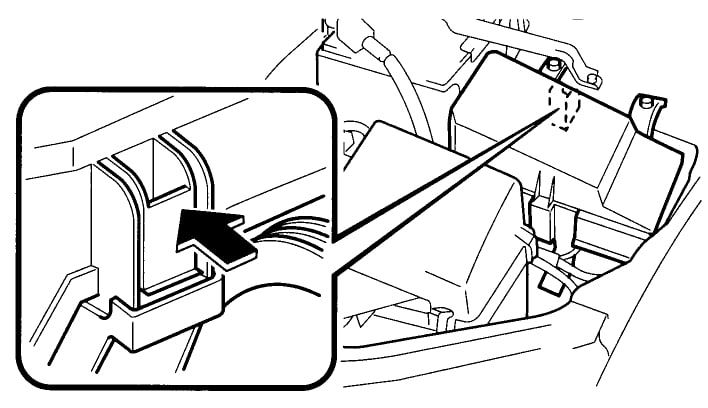

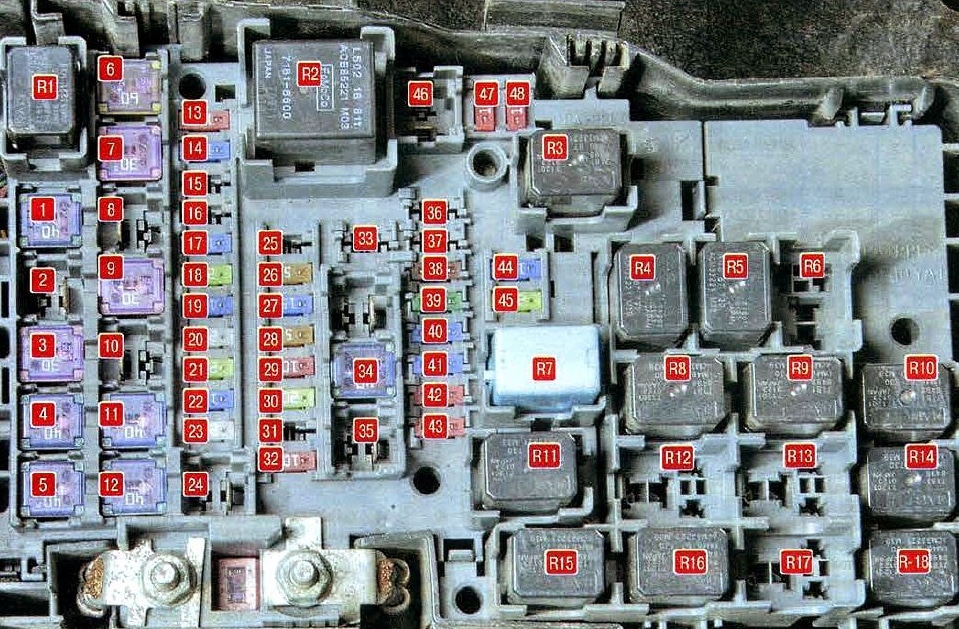

Komora silnika

Mazda 6 II GH1 (2011-2012) - schematy bezpieczników i przekaźników

Mazda 6 II GH1 (2011-2012) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 M.DEF 10 Odmrażacz lusterek *
2 ST SIG 5 Sygnał rozrusznika
3 ABS SOL 30 DSC
4 P.WIND (P)
5 P.SEAT (P) 30 Fotel elektryczny *
6 SUN ROOF 15 Szyberdach *
7 TAIL 15 BCM;

Lampa tylna.

8 P.OUTLET (R) 15 Gniazda akcesoriów
9 AUDIO 30 System audio

(model wyposażony w Bose® Sound System)

10 ABS MOTOR 60 DSC
11 P.WIND (D) 40 Zasilanie okna
12 DEFOG 20 Odmrażacz tylnej szyby
13 SEAT HEAT 20 Ogrzewanie siedzenia *
14 A / C 10 Klimatyzator
15 FOG 15 Światła przeciwmgielne*
16 BLOWER 2
17 FAN 60 Wentylator chłodzący
18 P.SEAT (D) 30 Fotel elektryczny *
19 BTN 30 Do ochrony różnych obwodów
20 IG KEY2 40 System startowy
21 BLOWER 40 Silnik dmuchawy
22 FUEL PUMP 26 Pompa paliwowa
23 ENGINE2 15 Układ sterowania silnikiem *
24 EGI INJ 15 Wtryskiwacz
25 PCM 10 System sterowania silnikiem
26 ENGINE 10 * 1 System sterowania silnikiem
20 * 2
27 IG 20 Do ochrony różnych obwodów *
28 TCM 20 TCM *
29 ESCL 10 Elektroniczna blokada kierownicy *
30 IG KEY1 40 Do ochrony różnych obwodów
31 MAIN 125 Do ochrony wszystkich obwodów
32 DRL 20 DRL – Światła do jazdy dziennej *
33 HAZARD 10 Światła awaryjne
34 ENG + B 10 PCM
35 STOP 10 Światła stopu
36 HORN 15 Klakson
37 HEAD HI RH 15 Światła drogowe (prawe) *
38 HEAD LO RH 10 Światła mijania (prawe)
39 HEAD HI LH 15 Światło drogowe (lewe) *
40 HEAD LO LH 10 Światła mijania (lewe)
* 1 2,5-litrowy silnik

* 2 Silnik o pojemności 3,7 litra



Przekaźniki

R1 Przekaźnik sprężarki klimatyzacji
R2 Główny przekaźnik
R3 Przekaźnik świateł mijania
R4 Przekaźnik rozrusznika
R5 Przekaźnik klaksonu
R6 Przekaźnik światła tylnego
R7 Przekaźnik pompy paliwa
R8 Przekaźnik do gniazdka elektrycznego (zapalniczka)
R9 Przekaźnik wentylatora niskiej prędkości do układu chłodzenia silnika
R10 Przekaźnik wentylatora niskiej prędkości do układu chłodzenia silnika
R11 Przekaźnik świateł drogowych
R12 Przekaźnik wentylatora dużej prędkości układu chłodzenia silnika
R13 Przekaźnik wysokiej prędkości wentylatora chłodzącego silnik
R14 Przekaźnik ogrzewania tylnej szyby
R15 Przekaźnik rozrusznika
R16 Przekaźnik przednich świateł przeciwmgielnych
R17 Przekaźnik podgrzewacza szyb
R18 Przekaźnik grzałki

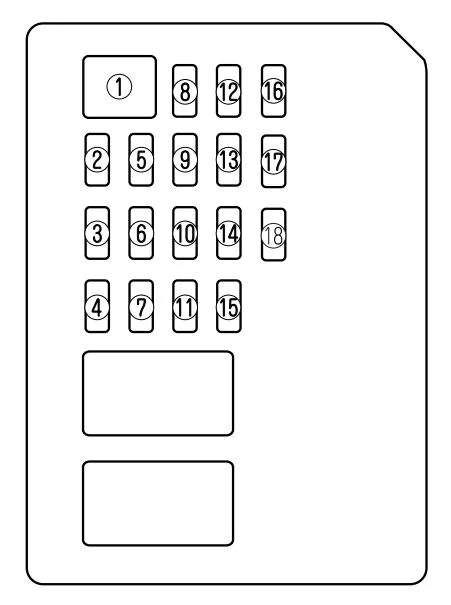

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu.

Mazda 6 II GH1 (2011-2012) - schematy bezpieczników i przekaźników

Mazda 6 II GH1 (2011-2012) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 P.WIND 30 Zasilanie okna
2 METER IG 15 Do ochrony różnych obwodów
3 ILLUMI 7,5 BCM, oświetlenie
4 MIRROR 5 Sterowanie lusterkami
5 SAS 5 Poduszka powietrzna;

ABS.

6
7 INT, LOCK / SHIFT 5 Przełącznik skrzyni biegów *
8
9 HEGO 5 Układ sterowania silnikiem *
10 A / C 10 Klimatyzator
11 P.OUTLET / CIGAR 15 Gniazdo zasilania
12 D. LOOK 25 BCM;

Silnik zamka drzwi.

13 ENGINE IG 15 System sterowania silnikiem
14 WIPER Wycieraczka i spryskiwacz szyby przedniej
15 ROOM 15 Światła wewnętrzne pojazdu
16 SPARE 20
17 SPARE 10
18 SPARE
