Mazda 6 I (2002-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 6 I z lat: 2002, 2003, 2004. Mazda 6 I, znana również jako Mazda6 pierwszej generacji, to średniej wielkości samochód osobowy produkowany przez japońską markę Mazda. Model ten został wprowadzony na rynek w roku 2002 i produkowany był do 2007 roku. Mazda […]

07/27/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 6 I z lat: 2002, 2003, 2004.

Mazda 6 I, znana również jako Mazda6 pierwszej generacji, to średniej wielkości samochód osobowy produkowany przez japońską markę Mazda. Model ten został wprowadzony na rynek w roku 2002 i produkowany był do 2007 roku.

Mazda 6 I miała charakterystyczny, nowoczesny design, który wyróżniał się na tle konkurencji. Nadwozie pojazdu było dynamiczne i aerodynamiczne, z dobrze zarysowanymi liniami, a agresywnie stylizowany przód z dużym logo marki nadawał mu sportowy wygląd. Dostępne były zarówno wersje sedan (4-drzwiowy) jak i kombi (5-drzwiowy), zapewniając różnorodność wyboru dla potencjalnych klientów.

Wnętrze Mazdy 6 I było starannie zaprojektowane, oferując przestronne miejsce dla kierowcy i pasażerów. Wysoka jakość materiałów i starannie wykonane wykończenia dodawały wnętrzu elegancji i komfortu. Deska rozdzielcza była czytelna i ergonomicznie zorganizowana, a wyposażenie było odpowiednie dla swojej klasy.

W kwestii technicznej, Mazda 6 I oferowała różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Dostępne były również różne pojemności i konfiguracje silników, aby zaspokoić różne preferencje i potrzeby kierowców. Mazda 6 I znana była ze swojego układu zawieszenia i precyzyjnego układu kierowniczego, które zapewniały stabilną i komfortową jazdę.

Mazda 6 I zdobyła pozytywne recenzje od krytyków motoryzacyjnych oraz uznawana była za jedno z najlepszych aut w swojej klasie. Kierowcy doceniali nie tylko jej stylowy wygląd, ale również dynamikę jazdy, jakość wykonania i niezawodność.

Zobacz także:  Mazda 3 III BM/BN (2014) - schematy bezpieczników i przekaźników

Po pierwszej generacji Mazdy 6, marka kontynuowała produkcję kolejnych generacji tego modelu, wprowadzając liczne ulepszenia i nowości technologiczne, które przyczyniły się do utrzymania popularności serii na rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

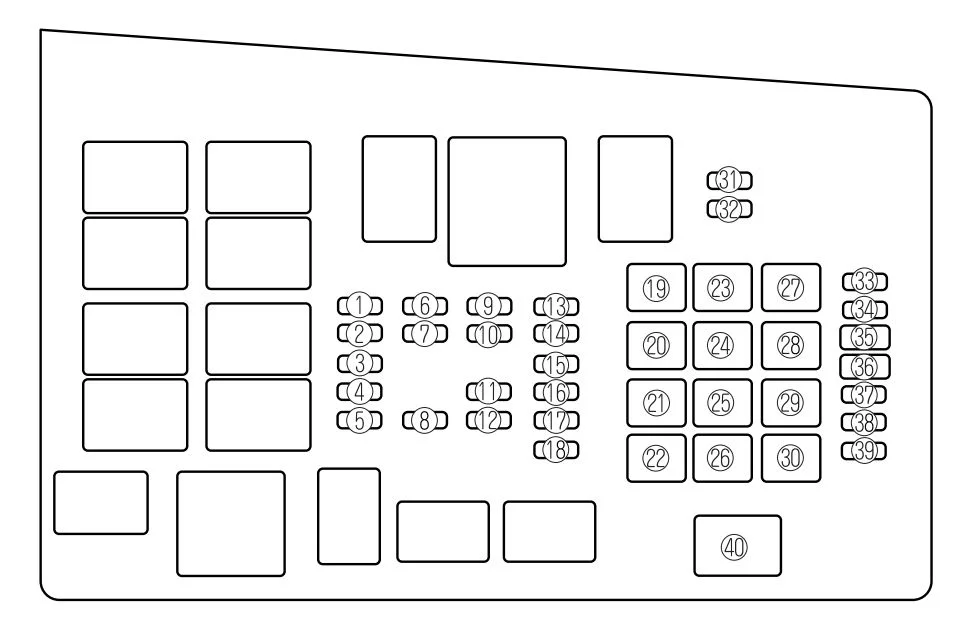

Komora silnika

Mazda 6 I (2002-2004) - schematy bezpieczników i przekaźników

Mazda 6 I (2002-2004) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 SPARE 20
2 SPARE 15
3 SPARE 10
4
5
6 INJ 15 Wtryskiwacz
7 ENG BAR 10 * 1 Czujnik przepływu powietrza;

Zawór sterujący EGR.

15 * 2
8 ENG BAR2 * 1 15 Czujnik tlenu
ENG BB * 2 5 Wentylator chłodzący
9 HEAD LR 10 Światła mijania (prawe)
10 HEAD LL 10 Światła mijania (lewe)
11 HEAD HL 10 Światło drogowe (lewe)
12 HEAD HR 10 Światła drogowe (prawe)
13 ITP 7,5 Czujnik położenia przyspieszacza
14 HAZARD 10 Światła awaryjne
15 STOP 15 Hamulce;

Tylne światła.

16 TCM * 1 10 TCM
IG1 * 2 15 Czujnik O2
17 ENG + B 7,5 PCM, TCM
18 FUEL PUMP 15 Pompa paliwowa
19 IG KEY 40 Wycieraczka i spryskiwacz przedniej szyby;

Sterownik silnika;

Zapalniczka.

20 P.WIND 30 Zasilanie okna
21
22
23 IG KEY2 30 Światła cofania;

Jednostka sterująca nagrzewnicą.

24 BLOWER 40 Silnik dmuchawy
25 BTN 40 Oświetlenie wewnątrz pojazdu;

Zamek drzwi.

26
27 DEFOG 40 Odmrażacz tylnej szyby
28 ABS 60 ABS
29 AD FAN*1 30 Wentylator chłodzący
FAN2 * 2
30 FAN*1 30 Wentylator chłodzący
FAN1 * 2
31 TAIL 10 Oświetlenie deski rozdzielczej
33 MAG 10 Sprzęgło magnetyczne
34 AUDIO 15 System nagłośnienia
35 P.SEAT 30 Fotel elektryczny
36 OPENER 7,5 Otwieracz pokrywy wlewu paliwa
37
38
39 FOG 15 Światła przeciwmgielne
40 MAIN 100A * 1 Do ochrony wszystkich obwodów
METER3 120A * 2
* 1 2,5-litrowy silnik

* 2 Silnik o pojemności 3,7 litra

Przekaźniki

Mazda 6 I (2002-2004) - schematy bezpieczników i przekaźników

  • 1 – bezpiecznik główny
  • 6 – przekaźnik wentylatora chłodnicy nr 2
  • 7 – przekaźnik klaksonu
  • 8 – przekaźnik wentylatora chłodnicy nr 3
  • 9 – przekaźnik rozrusznika
  • 10 – przekaźnik wentylatora chłodnicy nr 4
  • 11 – przekaźnik głośnika niskiej częstotliwości
  • 12 – przekaźnik ogrzewania tylnej szyby
  • 13 – przekaźnik świateł przeciwmgielnych
  • 14 – przekaźnik klimatyzatora
  • 15 – główny przekaźnik
  • 16 – przekaźnik reflektorów
  • 17 – sztafeta wielkości
  • 18 – przekaźnik wentylatora chłodnicy nr 1
  • 19 – przekaźnik spryskiwaczy reflektorów
  • 20 – przekaźnik świateł przeciwmgielnych

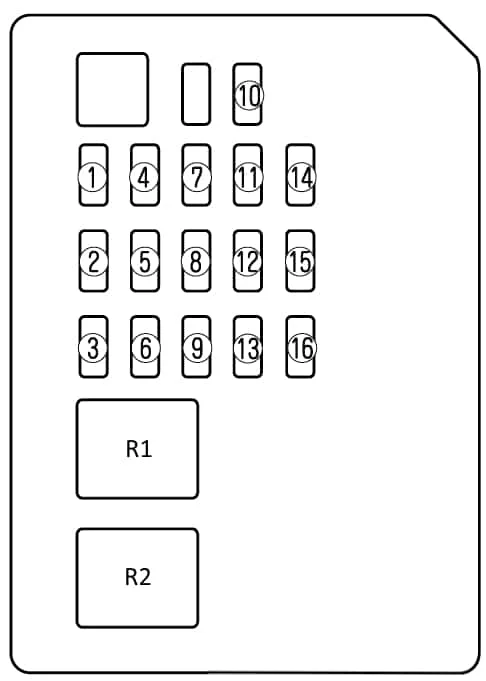

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, poniżej, przy drzwiach.

Mazda 6 I (2002-2004) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 ENGINE IG 15 System sterowania silnikiem
2 METER IG 15 Zestaw wskaźników, licznik
3 SEAT 15 Podgrzewacz siedzenia;

Odmrażacz tylnej szyby.

4 M.DEF 7,5 Odmrażacz lustrzany
5 WIPER 20 Wycieraczka i spryskiwacz szyby przedniej
6 SAS 15 Jednostka ABS;

Jednostka SAS.

7 BACK 5 Światła cofania
8 A / C 15 Klimatyzacja;

Ogrzewanie.

9 METER ACC 5 Zestaw wskaźników
10 CIGAR 15 Zapalniczka
11 ROOM 15 Oświetlenie wewnątrz pojazdu
12
13 MIRROR 5 Sterowanie lusterkiem.

System audio.

14 R.CIGAR 15 Gniazdo akcesoriów
15
16 D.LOCK 30 Elektryczny zamek do drzwi
17
