Lexus CT200h A10 (2011-2017) – schematy bezpieczników i przekaźników

Rocznik 2011-2017
Zaktualizowano 30.01.2025
Lexus CT200h A10 (2011-2017) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa CT200h A10 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Sprawdzanie oraz wymiana bezpieczników Lexus CT200h A10 (2011-2017)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Lexus CT200h A10 (2011-2017)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski Lexus CT200h A10 (2011-2017)

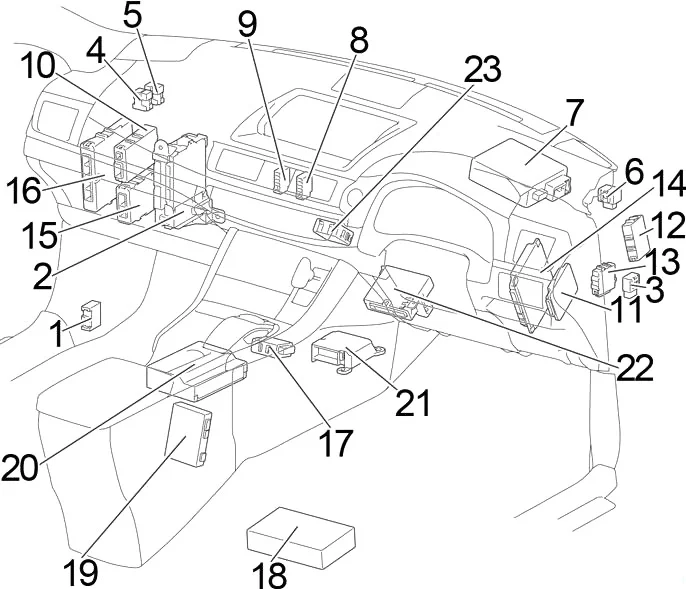

Kierownica z lewej strony

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

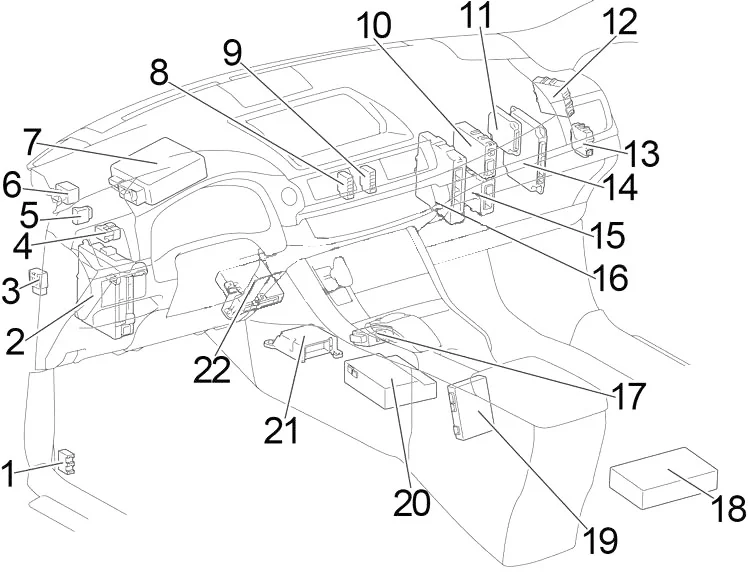

Kierownica z prawej strony

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników 2
  2. Skrzynka bezpieczników / ECU korpusu głównego
  3. ECU sterowania światłem stopu
  4. Skrzynka przekaźnikowa
  5. Podgrzewany przekaźnik kierownicy (STRG HTR)
  6. Włącz migacz sygnału
  7. ECU wspomagania kierownicy
  8. Złącze przyłączeniowe (CAN № 1)
  9. Złącze przyłączeniowe (CAN № 2)
  10. ECU kontroli pasów bezpieczeństwa
  11. ECU wspomagania jazdy
  12. Ostrzeżenie o odprawie ECU
  13. ECU poziomowania reflektorów
  14. ECU wspomagania parkowania
  15. ECU sterowania skrzynią biegów
  16. ECU sterowania zarządzaniem energią
  17. Przekaźnik wycieraczek szyby przedniej
  18. Wzmacniacz komponentowy stereo
  19. ECU interfejsu multimedialnego
  20. Nawigacja po module multimedialnym
  21. Czujnik poduszki powietrznej
  22. Wzmacniacz klimatyzacji
  23. RHD : Przekaźnik kontroli drzwi z podwójną blokadą

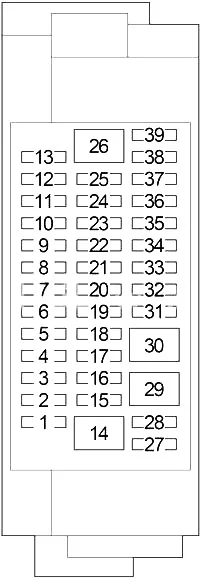

Skrzynka bezpieczników w przedziale pasażerskim Lexus CT200h A10 (2011-2017)

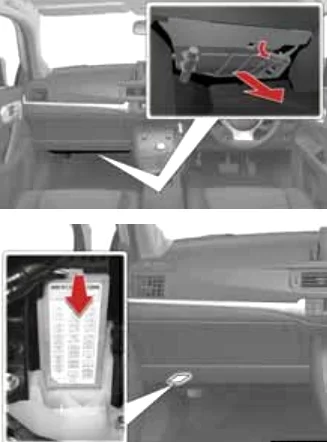

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej.

Ruch lewostronny

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Reflektory (światła drogowe), światła stop/tylne, oświetlenie tablicy rejestracyjnej, światła postojowe
2 10 System audio, włącznik intuicyjnego wspomagania parkowania, włącznik odmrażacza wycieraczek szyby przedniej, system nawigacji, otwieranie drzwi wlewu paliwa, oświetlenie schowka, włącznik spryskiwacza reflektorów, włącznik świateł awaryjnych, system klimatyzacji, zewnętrzne lusterka wsteczne, przełączniki wyboru trybu jazdy, P przełącznik pozycyjny, pokrętło sterowania oświetleniem tablicy przyrządów, wskaźniki położenia zmiany biegów, przełączniki ogrzewania siedzeń, przełącznik podgrzewanej kierownicy, przełącznik hamowania przedkolizyjnego
3 10 Elektronicznie sterowany układ hamulcowy, inteligentny system dostępu z przyciskiem startowym, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, światła stop/tylne, poduszki powietrzne SRS
4 7,5 Wskaźniki i licznik
5 – –
6 30 Wycieraczki
7 20 Wycieraczka i spryskiwacz tylnej szyby
8 15 Spryskiwacz przedniej szyby
9 10 System klimatyzacji
10 10 Przełącznik odmrażania wycieraczek przedniej szyby, automatyczny system poziomowania reflektorów
11 – –
12 10 Wycieraczki przedniej szyby, intuicyjny asystent parkowania, elektronicznie sterowany układ hamulcowy, system nawigacji, elektryczne wspomaganie kierownicy, kierunkowskazy, światła awaryjne, czujnik odchylenia i G, środek do czyszczenia reflektorów, zewnętrzne lusterka wsteczne, przełączniki wyboru trybu jazdy, moduł górny, przednie -kolizja Pasy bezpieczeństwa, włączniki podgrzewania siedzeń, włącznik podgrzewanej kierownicy, system ostrzegania o ciśnieniu w oponach, dynamiczny tempomat radarowy
13 10 ABS, klimatyzacja, automatyczne sterowanie oświetleniem, otwieranie tylnych drzwi, licznik kombinacji, sterowanie zamkiem drzwi, podwójna blokada, system immobilizera silnika, system immobilizera silnika, system wjazdu i startu, przednie światło przeciwmgielne, reflektor, regulacja poziomu reflektorów, środek do czyszczenia reflektorów, sterowanie wspomaganiem ruszania pod górę, oświetlenie, oświetlenie wewnętrzne, system automatycznego wyłączania świateł, przypomnienie o świetle, fotel elektryczny, szyba elektryczna, tylne światło przeciwmgielne, lusterko zdalnego sterowania, dach przesuwny, światło tylne, zabezpieczenie przed kradzieżą, TRC, VSC, bezprzewodowa kontrola zamka drzwi
14 30 Szyberdach
15 25 Okna elektryczne
16 25 Okna elektryczne
17 – –
18 25 Elektryczne szyby, zewnętrzne lusterka wsteczne
19 25 Elektryczne szyby, zewnętrzne lusterka wsteczne
20 – –
21 10 Światła stop/tylne, elektronicznie sterowany układ hamulcowy, system przedkolizyjny
22 – –
23 7,5 Tylne światło przeciwmgielne, światła stop/tylne
24 7,5 Otwieracz drzwi wlewu paliwa
25 7,5 System diagnostyki pokładowej
26 30 Fotel elektryczny
30 Fotele elektryczne
27 15 Przednie światła przeciwmgielne
28 25 Drzwi z podwójnym zamkiem
29 30 Fotel elektryczny
30 30 Pasy bezpieczeństwa przedkolizyjne
31 10 Podgrzewana kierownica
32 25 System zamka drzwi zasilania
33 10 Podgrzewacze siedzeń
34 – –
35 10 Podgrzewacze siedzeń
36 7,5 System audio, system nawigacji, moduł napowietrzny
37 15 Gniazdo zasilania
38 10 System klimatyzacji, przełączniki zewnętrznego lusterka wstecznego
39 15 Gniazdo zasilania

Skrzynka bezpieczników 2 – Lexus CT200h A10 (2011-2017)

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – –
2 10 Tempomat, dynamiczny tempomat radarowy, sterowanie silnikiem, system hybrydowy, system kontroli zmiany biegów

Skrzynka przekaźnikowa – Lexus CT200h A10 (2011-2017)

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Otwieracz drzwiczek wlewu paliwa (FUEL OPN)
R2 Tylne światło przeciwmgielne (RR FOG)

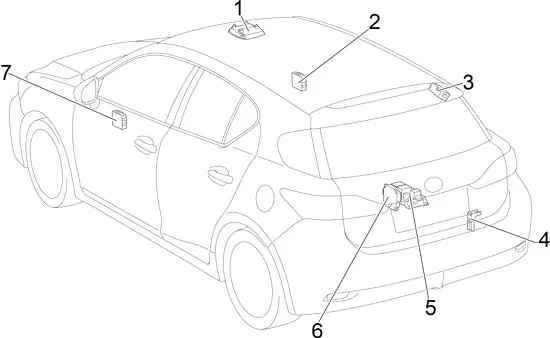

Topliwy blok łącza – Lexus CT200h A10 (2011-2017)

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

  1. ECU sterowania dachem przesuwnym
  2. Zespół ECU sterowania lusterkiem zewnętrznym prawym
  3. Odbiornik kontroli drzwi
  4. Topliwy blok łącza
  5. Blok złącza akumulatora HV
  6. Czujnik napięcia akumulatora
  7. Zespół ECU sterowania lusterkiem zewnętrznym lewym

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 140 ABS, tempomat, dynamiczny radarowy tempomat, kontrola silnika, wspomaganie ruszania pod górę, system hybrydowy, system bezpieczeństwa przedzderzeniowego, system kontroli zmiany biegów, TRC, VSC

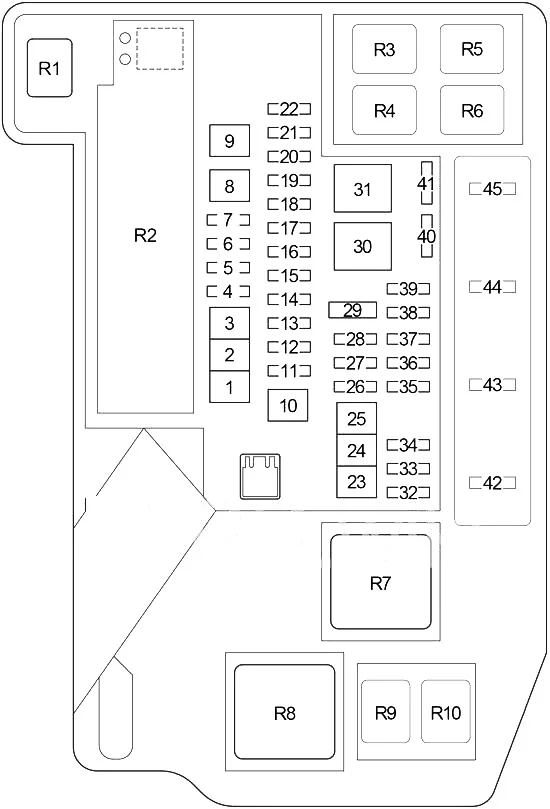

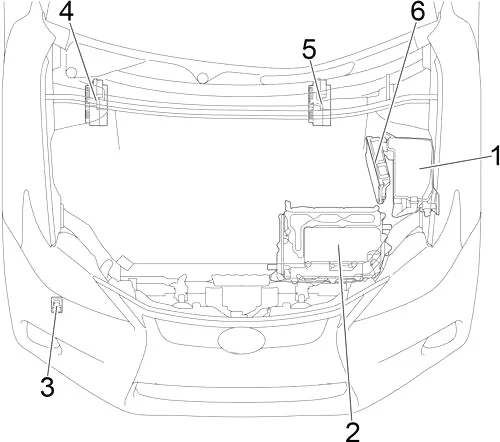

Skrzynka bezpieczników w komorze silnika Lexus CT200h A10 (2011-2017)

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Zespół falownika z konwerterem
  3. Przekaźnik sterujący odkurzacza
  4. RHD: ECU kontroli poślizgu z siłownikiem
  5. LHD: ECU kontroli poślizgu z siłownikiem
  6. Moduł sterujący silnika

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 System klimatyzacji
2 30 Elektryczne wentylatory chłodzące
3 30 Elektryczne wentylatory chłodzące
4 15 System audio, system nawigacji
5 10 Alarm, system nawigacji
6 30 System chłodzenia
7 7,5 Elektronicznie sterowany układ hamulcowy
8 – –
9 30 Środek do czyszczenia reflektorów
10 30 System kontroli pozycji P
11 30 System nagłośnieniowy
12 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13 30 Bezpieczniki: „PCU”, „IGCT nr 2”, „IGCT nr 3”
14 5 Falownik i konwerter
15 7,5 System kontroli pozycji P, przełącznik pozycji P
16 7,5 System zarządzania energią
17 7,5 Inteligentny system dostępu z gwiazdą przycisku
18 10 Mayday
19 10 System klimatyzacji
20 10 Kierunkowskazy, migacze awaryjne
21 30 System nagłośnieniowy
22 20 Elektronicznie sterowany układ hamulcowy
23 40 System kontroli położenia P, klakson, reflektory (światła mijania), światła cofania
24 30 Elektronicznie sterowany układ hamulcowy
25 30 Elektronicznie sterowany układ hamulcowy
26 20 Bezpiecznik: „H-LP RH HI”, „H-LP LH HI”
27 7,5 System świateł do jazdy dziennej
28 25 System zamka drzwi zasilania
29 –
30 60 Bezpiecznik: „IG2”, „EFI MAIN”, „BATT FAN”
31 60 Elektryczny układ wspomagania kierownicy
32 10 System hybrydowy
33 10 System hybrydowy, system kontroli pozycji P, system zarządzania energią
34 10 System chłodzenia
35 – –
36 10 Oświetlenie przedziału bagażowego, moduł sufitowy, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie toaletowe, oświetlenie przestrzeni na nogi
37 7,5 Inteligentny system dostępu z przyciskiem startowym, system klasyfikacji pasażerów z przodu, wskaźniki i liczniki, zewnętrzne lusterka wsteczne, system klimatyzacji, system pamięci pozycji jazdy, elektryczne wspomaganie kierownicy, zegar
38 10 Reflektor lewy (światło drogowe)
39 10 Reflektor prawy (światło drogowe)
40 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ wydechowy, moduł pompy z kluczykiem, elektryczne wentylatory chłodzące
41 10 Odmgławiacze zewnętrznych lusterek wstecznych
42 – –
43 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ chłodzenia, bezpiecznik: „EFI №2”
44 10 Wentylator chłodzący akumulator
45 20 Układ hybrydowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpiecznik: „MET”, „IGN”, układ zarządzania mocą
Przekaźnik
R1 Elektryczne wentylatory chłodzące (FAN №2)
R2 Przekaźnik integracyjny
R3 Elektryczne wentylatory chłodzące (FAN №3)
R4 Elektryczne wentylatory chłodzące (FAN №1)
R5 System świateł do jazdy dziennej (DRL)
R6 –
R7 (IGCT)
R8 Ściemniacz (DIM)
R9 (P CON MTR)
R10 (ENG W/P)

Lexus CT200h A10 (2011-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 125 Falownik i konwerter

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
