Lexus RX 300 (XU10) (1999-2003) – schematy bezpieczników i przekaźników

Rocznik 1999-2003 Generacja XU10
Zaktualizowano 30.01.2025
Lexus RX 300 (XU10) (1999-2003) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa RX 300 (XU10) z lat: 1999, 2000, 2001, 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników Lexus RX 300 (XU10) (1999-2003)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Lexus RX 300 (XU10) (1999-2003)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

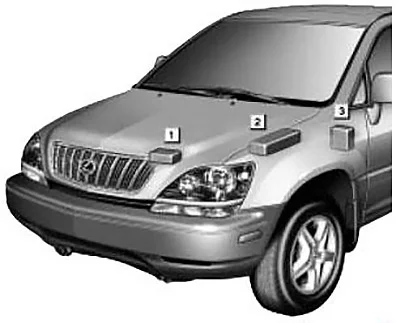

Lokalizacja Lexus RX 300 (XU10) (1999-2003)

Lexus RX 300 (XU10) (1999-2003) - schematy bezpieczników i przekaźników

  1. Skrzynia komory silnika #1
  2. Skrzynia komory silnika #2
  3. Panel instrumentów po stronie kierowcy

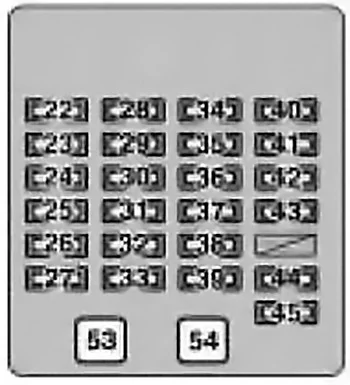

Schemat skrzynki bezpieczników w przedziale pasażerskim Lexus RX 300 (XU10) (1999-2003)

Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kolumny kierownicy.

Lexus RX 300 (XU10) (1999-2003) - schematy bezpieczników i przekaźników

Lexus RX 300 (XU10) (1999-2003) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
22 IGN 7,5 System SRS, wieloportowy wtrysk paliwa/sekwencyjny wieloportowy system wtrysku paliwa;
23 RADIO №2 7,5 System audio, komputer Multiplex
24 CIG 15 Zapalniczka, zewnętrzne lusterka wsteczne, system zamka drzwi elektrycznych
25 DRZWI TYŁ DRZWI 20 Zamek tylnych drzwi, tylne okno elektryczne
26 WYJŚCIE PWR 15 Gniazdka elektryczne
27 FR MGŁA 15 Światła przeciwmgielne
28 SRS-IG 15 System SRS
29 ECU-IG 15 Telefon, wewnętrzne lusterko wsteczne, system zapobiegający blokowaniu się hamulców, system kontroli trakcji, wyświetlacz wielofunkcyjny
30 WYCIERACZKA 25 Wycieraczki
31 DRZWI PR PRZ 20 Zamek tylnych drzwi, tylne okno elektryczne
32 P FR DRZWI 20 Zamek drzwi przednich, przednie okno elektryczne
33 S/DACH 20 Dach księżycowy
34 PODGRZEWACZ 15 System klimatyzacji
35 MIERNIK 7,5 Komputer multipleksowy, wskaźniki przypomnienia o serwisie
36 PR WIP 15 Wycieraczka tylnej szyby
37 ZATRZYMAĆ 20 Światła stopu, wysokie światło stopu, układ przeciwblokujący, system kontroli trakcji
38 OBD 7,5 System diagnostyki pokładowej
39 SIEDZENIE HTR 15 System ogrzewania siedzeń
40 ROZRUSZNIK 7,5 System startowy
41 PRALKA 10 1999: Podkładka
20 2000-2003: Podkładka
42 RR MGŁA 7,5 Brak obwodu
43 FR DEF 20 Tylne okno i zewnętrzne lusterko wsteczne – odmgławianie
44 OGON 10 Światła tylne, światła obrysowe boczne, światła tablicy rejestracyjnej, światła postojowe
45 PŁYTA 7,5 Oświetlenie panelu przyrządów
53 AM1 40 System zapłonu
54 MOC 30 Fotele elektryczne

Skrzynka bezpieczników komory silnika 1 – Lexus RX 300 (XU10) (1999-2003)

Lexus RX 300 (XU10) (1999-2003) - schematy bezpieczników i przekaźników

Lexus RX 300 (XU10) (1999-2003) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
1 DRL 7,5 System świateł do jazdy dziennej

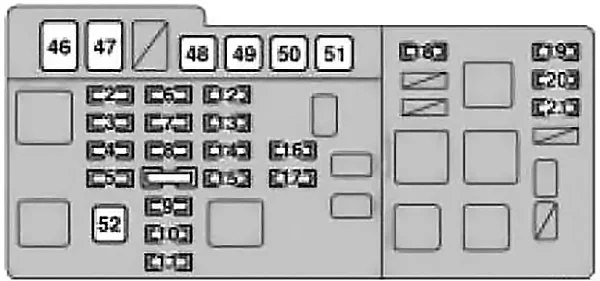

Skrzynka bezpieczników komory silnika 2 – Lexus RX 300 (XU10) (1999-2003)

Lexus RX 300 (XU10) (1999-2003) - schematy bezpieczników i przekaźników

  1. Narzędzie do wyciągania
  2. Zapasowy bezpiecznik

Lexus RX 300 (XU10) (1999-2003) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
2 HOLOWNICZY 20 Światła przyczepy
3 H-LP R LWR 15 Reflektor prawy (światła mijania)
4 H-LP L LWR 15 Reflektor lewy (światło mijania)
5 ZARYZYKOWAĆ 15 Migacze awaryjne, kierunkowskazy
6 AM2 20 System startowy
7 TEL 15 Telefon
8 FL DRZWI 20 System zamka drzwi zasilania
9 ZAPASOWY 7,5 Zapasowy bezpiecznik
10 ZAPASOWY 15 Zapasowy bezpiecznik
11 ZAPASOWY 25 Zapasowy bezpiecznik
12 ALT-S 7,5 System ładowania
13 KLAKSON 10 System antykradzieżowy, Klakson
14 EFI 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
15 KOPUŁA 10 Oświetlenie wewnętrzne, światła próżności, światła nożne, tylne światło osobiste, wskaźniki i mierniki, wiele wyświetlaczy
16 ECU-B 7,5 Komputer multipleksowy
17 RAD №1 25 System nagłośnieniowy
18 ABS 3 7,5 System zapobiegania blokady kół
19 H-LP R UPR 15 Reflektor prawy (światło drogowe)
20 H-LP L UPR 15 Reflektor lewy (światło drogowe)
21 A/F HTR 25 Czujnik stosunku powietrza do paliwa
46 ABS 60 System zapobiegania blokady kół
47 ALT 140 System ładowania
48 RDI 40 System wentylatora chłodzącego
49 CDS 40 System wentylatora chłodzącego
50 DEF RR 30 Tylne okno i zewnętrzne lusterko wsteczne odmgławiają
51 PODGRZEWACZ 50 Dmuchacz
52 GŁÓWNY 50 System startowy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
