Kubota U48-4 – schematy bezpieczników i przekaźników
Zaktualizowano 23.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kubota U48-4.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

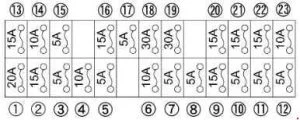

Skrzynka bezpiecznikowa
| Numer | Ampery [A] | Opis |
| 1 | 20 | Światło kabiny |
| 2 | 15 | Światło robocze |
| 3 | 5 | Licznik (+B) |
| 4 | 10 | Klakson |
| 5 | 5 | Światło wnętrza pojazdu |
| 6 | 10 | Alternator |
| 7 | 5 | Przekaźnik kabiny |
| 8 | 5 | Miernik (AC) |
| 9 | 15 | ECU (AC) |
| 10 | 5 | Pompa paliwowa |
| 11 | 5 | Blokada dźwigni |
| 12 | 5 | Rozrusznik |
| 13 | 15 | Silnik AI |
| 14 | 10 | Klakson SW |
| 15 | 5 | ECU (+B) |
| 16 | 15 | Kogut świetlny |
| 17 | 5 | Sterownik klimatyzacji (+B) |
| 18 | 10 | Zatrzymanie silnika |
| 19 | 30 | Silnik dmuchawy |
| 20 | 15 | Gniazdko elektryczne |
| 21 | 15 | Radio (AC) |
| 22 | 15 | Spryskiwacz do szyb |
| 23 | 10 | Sprężarka;
Sterownik klimatyzacji (AC). |

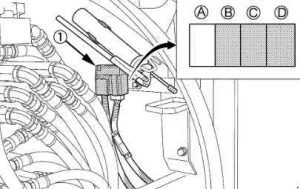

Bezpiecznik zwłoczny
Bezpiecznik zwłoczny służy do ochrony obwodów elektrycznych. Jeśli bezpiecznik jest przepalony, sprawdź obwody elektryczne pod kątem problemów, a następnie wymień go na nowy zgodny bezpiecznik zwłoczny.
| Numer | Ampery [A] | Opis |
| A | — | — |
| B | 80 | Alternator |
| C | 50 | Główne zasilanie |
| D | 50 | Przekaźnik zatrzymania silnika kabiny (silnik dmuchawy) |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
