Kubota M96SDTM — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kubota M96SDTM.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpiecznikowa

Kubota M96SDTM - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Migacz (awaryjne)
2	15	Światło główne
3	10	Lampa tylna, klakson
4	5	Silnik, WOM. Alternator
5	10	Kontrola T/M
6	5	Panel miernika, OPC, brzęczyk
7	10	Włącz sygnał
8	15	Zasilanie pomocnicze
9	5	Przekaźnik
10	15	Światło robocze prawe (przód, F/S)
11	15	Światło robocze lewe (tylne)
12	5	Zapasowy bezpiecznik miernika
13	10	Lampa hamowania

Numer	Ampery [A]	Opis

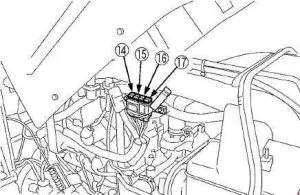

14	100	Opłata
15	120	Podgrzewacz
16	30	Główny przełącznik kluczykowy
17	50	Światło główne, światło robocze

Numer	Ampery [A]	Opis

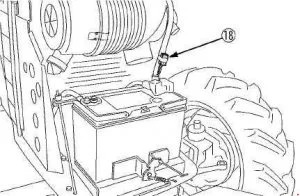

18	10	Moc CRS [M108S]

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
