Kubota L3240, L3540, L4240, L5740 — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kubota L3240, L3540, L4240, L5740.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpiecznikowa

ROPS

Kubota L3240, L3540, L4240, L5740 - schematy bezpieczników i przekaźników

KABINA

Numer	Ampery [A]	Opis
1	7,5	Alternator
2	15	Reflektory przednie
3	15	ROPS: Światła awaryjne
3	20	KABINA: Światła awaryjne
4	5	Płyta
5	5	Kontroler T/M 1
6	10	ROPS: Światło robocze
6	15	KABINA: Światło robocze
7	5	ROPS: włącznik świateł hamowania
8	10	Kontroler T/M 2
8	10	ROPS, MT: sterownik OPC
9	5	Kluczowy przystanek
10	30	Przekaźnik rozrusznika
11	10	KABINA: Lampa kopułkowa
12	20	KABINA: Dmuchawa klimatyzacji
13	5	KABINA: Radio kasetowe
14	20	KABINA: Zapalniczka
15	7,5	KABINA: Sprężarka klimatyzacji
16	30	KABINA: Wycieraczka
17	15	Kabina: Migacz
18	30	KABINA: Odmgławiacz

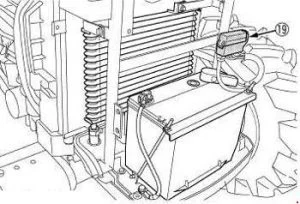

Numer	Ampery [A]	Opis
19		Sprawdź obwód pod kątem niewłaściwego akumulatora

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
