Kubota B3150, B3150SU – schematy bezpieczników i przekaźników
Rocznik 3150
Zaktualizowano 22.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kubota B3150, B3150SU.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

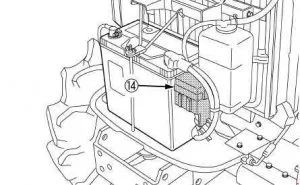

Skrzynka bezpiecznikowa
ROPS
KABINA
| Numer | Ampery [A] | Opis |
| 1 | 10 | Typ kabiny: wylot (tył) |
| 30 | Typ konstrukcji ROPS: Key Stop | |
| 2 | 10 | Typ kabiny: wylot (przód) |
| 10 | Typ konstrukcji ROPS: migacz/awaryjne | |
| 3 | 15 | Typ kabiny: reflektor/klakson |
| 5 | Rodzaj konstrukcji ROPS: Panel | |
| 4 | 15 | Typ kabiny: migacz/zagrożenie |
| 10 | Typ konstrukcji ROPS: Światło stopu hamulca | |
| 5 | 5 | Typ kabiny: Panel Typ ROPS: Przekaźnik żarowy |
| 6 | 15 | Typ kabiny: Wycieraczka |
| 10 | Typ konstrukcji ROPS: Światło główne | |
| 7 | 7,5 | Typ kabiny: Klimatyzacja |
| 5 | Typ ROPS: Panel / OPC | |
| 8 | 5 | Typ kabiny: Radio Typ ROPS: Dynamo/przekaźnik ACC |
| 9 | 10 | Typ kabiny: światło stopu Typ ROPS: wylot (prawa strona) |
| 10 | 5 | Typ kabiny: Panel / OPC |
| 10 | Typ ROPS: wylot (tył) | |
| 11 | 10 | Typ kabiny: alternator/przekaźnik ACC |
| 5 | Typ ROPS: Zapasowy bezpiecznik | |
| 12 | 5 | Typ kabiny: przekaźnik żarowy |
| 10 | Typ ROPS: Zapasowy bezpiecznik | |
| 13 | 20 | Typ kabiny: Odmgławiacz |
| 30 | Typ ROPS: Zapasowy bezpiecznik | |
| 14 | 15 | Typ kabiny: Radio/światło kopuły |
| 15 | 20 | Typ kabiny: Dmuchawa klimatyzacji |
| 16 | 20 | Typ kabiny: Światło robocze |
| 17 | 10 | Typ kabiny: Zapasowy bezpiecznik |
| 18 | 5 | Typ kabiny: Zapasowy bezpiecznik |
| 19 | 15 | Typ kabiny: Zapasowy bezpiecznik |
| 20 | 20 | Typ kabiny: Zapasowy bezpiecznik |

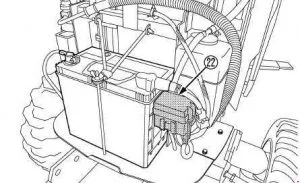

Bezpiecznik zwłoczny
Rodzaj konstrukcji ROPS
Typ kabiny

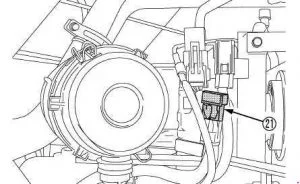

Bezpiecznik kluczykowy (typ kabiny)
| Numer | Ampery [A] | Opis |
| 21 | 30 | Zatrzymanie klawisza |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
