W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Renegade z lat: 2020.
Jeep Renegade to kompaktowy SUV wprowadzony na rynek w 2014 roku. Jest to model, który wyróżnia się nie tylko swoim charakterystycznym wyglądem, ale także zdolnościami terenowymi, komfortem jazdy i nowoczesnymi technologiami.
Pod względem designu, Jeep Renegade posiada unikalny i niezwykle rozpoznawalny wygląd. Kombinuje elementy klasycznego stylu Jeepa, takie jak charakterystyczna siedmioplamkowa atrapa chłodnicy i kwadratowe kształty, z nowoczesnymi detalami, które nadają mu młodzieżowy i dynamiczny charakter. Renegade ma kompaktowe rozmiary, co czyni go idealnym do jazdy w mieście, ale jednocześnie jest w stanie pokonywać trudne warunki terenowe dzięki dostępnemu napędowi na cztery koła.
Wnętrze Jeepa Renegade jest ergonomiczne i funkcjonalne. Oficjalnie pomieści pięć pasażerów, a przestronne siedzenia zapewniają wygodę podczas dłuższych podróży. Wysokiej jakości materiały i wykończenia dodają wnętrzu ekskluzywnego wyglądu. Renegade oferuje również elastyczne opcje konfiguracji przestrzeni bagażowej, dzięki składanym tylnym siedzeniom i regulowanemu podłodze bagażnika.
Pod względem napędu, Jeep Renegade oferuje różne opcje. Dostępne są zarówno wersje z napędem na przednie koła, jak i z napędem na cztery koła (4×4). Opcja napędu na cztery koła zapewnia doskonałą przyczepność i kontrolę na trudnym terenie, co sprawia, że Renegade jest w stanie pokonywać przeszkody terenowe z łatwością. Wyposażony w systemy kontroli trakcji i stabilizacji toru jazdy, samochód utrzymuje stabilność nawet na nierównych drogach.
Jeep Renegade oferuje również zaawansowane technologie i systemy bezpieczeństwa. Dostępne są różne funkcje, takie jak systemy monitorowania martwego pola, asystent parkowania, systemy ostrzegania przed kolizją, adaptacyjny tempomat i wiele innych. Te funkcje mają na celu poprawę bezpieczeństwa i komfortu jazdy.
Pod względem osiągów, Jeep Renegade oferuje różne jednostki napędowe, w tym benzynowe, wysokoprężne i hybrydowe opcje. Wybór zależy od preferencji i potrzeb użytkownika. Renegade zapewnia odpowiednią moc i elastyczność dla codziennej jazdy, a jednocześnie jest w stanie sprostać wymaganiom terenowym, jeśli taka potrzeba się pojawi.
Podsumowując, Jeep Renegade to kompaktowy SUV o charakterystycznym wyglądzie, zdolnościach terenowych i nowoczesnych technologiach. Jest to samochód, który łączy w sobie zarówno miejską funkcjonalność, jak i przygotowanie do przygód na trudnym terenie. Dla osób poszukujących kompaktowego SUV-a, który jest w stanie pokonać zarówno miejskie ulice, jak i wyprawy terenowe, Jeep Renegade może być atrakcyjną opcją.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w komorze silnika
Panel bezpieczników w komorze silnika znajduje się po lewej stronie komory silnika.

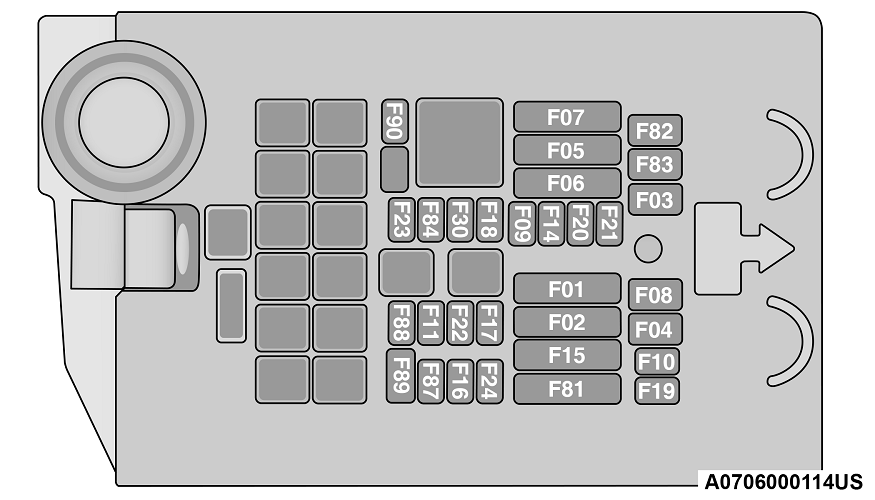

Wnęki bezpiecznikowe komory silnika

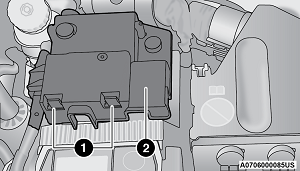

Lokalizacja panelu i pokrywy bezpieczników
| 1 — Śruba montażowa |
| 2 — Osłona bezpiecznika |
Zdejmowanie osłony bezpiecznika i śruby blokującej
Postępować w następujący sposób:
- Powoli przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
- Powoli odkręć śrubę.
- Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.
Montaż osłony bezpiecznika i śruba blokująca
Postępować w następujący sposób:
- Prawidłowo przymocuj pokrywę bezpiecznika do skrzynki, przesuń całkowicie od góry do dołu.
- Całkowicie wciśnij śrubę za pomocą dołączonego specjalnego śrubokręta.
- Powoli przekręć śrubę zgodnie z ruchem wskazówek zegara.
- Odkręć śrubę.

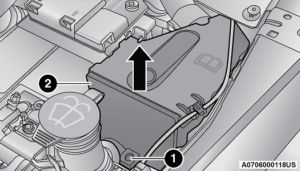

Lokalizacja pokrywy bezpiecznika baterii
| 1 — Zaczepy osłony bezpieczników |
| 2 — Osłona bezpiecznika |
| Wgłębienie | Maksymalny bezpiecznik | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
| F01 | 70 Amp Tan | – | – | Komputer korpusu modułu |
| F02 | 70 Amp Tan | – | – | Moduł Body Computer, tylna jednostka dystrybucji |
| F03 | – | 20 A niebieski | – | Sterownik zasilacza Body Computer |
| F04 | – | 30 Amp Różowy | – | Moduł elektroniczny sterowania hamulcami |
| F05 | 70 Amp Tan | – | – | Elektryczne wspomaganie kierownicy |
| F06 | 20 A żółty – silnik 2,4 l70 Amp Tan – 1.3L Turbo Engine | – | – | Wentylator chłodzący silnik |
| F07 | 50 A czerwony – silnik 2,4 l | – | – | Wentylator chłodzący silnik |
| F08 | – | 30 Amp Różowy | – | Automatyczna skrzynia biegów, GSM |
| F09 | – | – | 5 A Tan | Silnik modułu sterującego |
| F10 | – | – | 15 A niebieski | klakson |
| F11 | – | – | 5 A opalenizna — silnik turbo o pojemności 1,3 l25 A Clear – silnik 2,4 l | Dostarcz obciążenia wtórne |
| F14 | – | – | 15 A niebieski — silnik turbo o pojemności 1,3 l | Pompa WCAC / żaluzje aktywnej kratki |
| F15 | 40 A pomarańczowy | – | – | Pompa modułu sterującego hamulcami |
| F 16 | – | – | 5 A Tan | Moc modułu sterującego silnika, automatyczna skrzynia biegów |
| F17 | – | – | 30 Amp Green – 1.3L Turbo Engine15 A niebieski – silnik 2,4 l | Dostarcz podstawowe obciążenia |
| F18 | – | – | 5 A Tan | Inteligentny czujnik akumulatora (IBS) 2,4 l — jeśli jest na wyposażeniu |
| F19 | – | – | 7,5 A Brązowy | Sprężarka klimatyzacji |
| F20 | – | – | 5 A Tan | Elektroniczny napęd na cztery koła |
| F21 | – | – | 15 A niebieski | Pompa paliwowa |
| F22 | – | – | 10 A czerwony — silnik turbo o pojemności 1,3 l20 A żółty – silnik 2,4 l | Silnik modułu sterowania mocą |
| F23 | – | – | 30 A zielony | Podgrzewana szyba przednia — jeśli jest na wyposażeniu |
| F24 | – | – | 15 A niebieski | Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej |
| F82 | – | – | 20 A żółty – 1.3L Turbo Engine | Silnik modułu sterowania mocą |
| F83 | – | 40 A zielony | – | Wentylator klimatyzacji |
| F84 | – | – | 30 A zielony | Zasilanie Napęd na wszystkie koła |
| F87 | – | – | 5 A Tan | Automatyczna skrzynia biegów wybieraka biegów |
| F88 | – | – | 7,5 A Brązowy | Podgrzewane lusterka zewnętrzne |
| F89 | – | – | 30 A zielony | Ogrzewane tylne okno |
| F90 | – | – | 5 A Tan | Inteligentny czujnik akumulatora (IBS) 1,3 l — jeśli jest na wyposażeniu |
Centrum bezpieczników komputera pokładowego
Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.
W celu wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

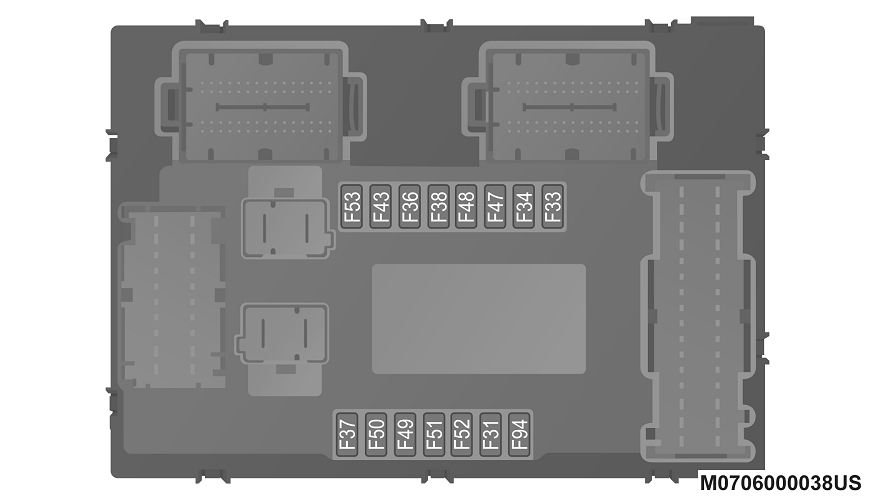

Wnęki bezpiecznikowe sterownika korpusu
| Wgłębienie | Mini bezpiecznik | Opis |
| F31 | 7,5 A Brązowy | błyski;
przednie fotele z napędem elektrycznym; Klimatyzacja z wentylatorem. |
| F33 | 20 A żółty | Elektrycznie sterowane okno z przodu (po stronie pasażera) |
| F34 | 20 A żółty | Elektryczna szyba przednia (po stronie kierowcy) |
| F36 | 15 A niebieski | Dostawa systemu Uconnect;
Klimatyzacja; Port USB; Tylne lampy sufitowe (z szyberdachem); Połączenie elektroniczne; SGW. |
| F37 | 10 A czerwony | Ostrzeżenie o kolizji z przodu systemu Plus;
napęd na wszystkie koła (AWD); IPC; Przełącznik pedału hamulca (NC). |
| F38 | 20 A żółty | Centralny zamek |
| F42 | 7,5 A Brązowy | Moc pod blokadą i kluczem;
moduł elektroniczny sterowania hamulcami; Elektryczne wspomaganie kierownicy. |
| F43 | 20 A żółty | Dwukierunkowa myjka pompy |
| F47 | 20 A żółty | Elektrycznie sterowane tylne okno (po stronie kierowcy) |
| F48 | 20 A żółty | Elektrycznie sterowane tylne okno (po stronie pasażera) |
| F49 | 7,5 A Brązowy | Dostawa ParkSense;
SGW; Lusterko; podgrzewane przednie siedzenia; Bateria stabilizatora; System ESC; Polecenie wstrzymania S&S; Martwy punkt; Czujnik deszczu/światła; Czujnik wilgotności. |
| F50 | 7,5 A Brązowy | Poduszka powietrzna zasilania |
| F51 | 7,5 A Brązowy | Klimatyzacja;
Ostrzeżenie o opuszczeniu pasa; Selektor terenu; Przełącznik świateł cofania (MT); Moduł holowania przyczepy; Moduł kompasu; Tylna kamera. |
| F53 | 7,5 A Brązowy | Dostawa IPC;
Urządzenie startowe; System Keyless Enter-N-Go. |
| F94 | 15 A niebieski | Gniazdo zasilania |
Tylny bezpiecznik ładunkowy i jednostka dystrybucji przekaźników

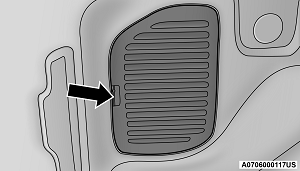

Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej.
Tylne drzwiczki dostępu do bezpieczników
Bezpieczniki mogą być umieszczone w dwóch jednostkach. uchwyt bezpiecznika nr 1 i uchwyt bezpiecznika nr 2 (jeśli jest wyposażony w holowanie przyczepy) znajdują się najbliżej tyłu pojazdu.

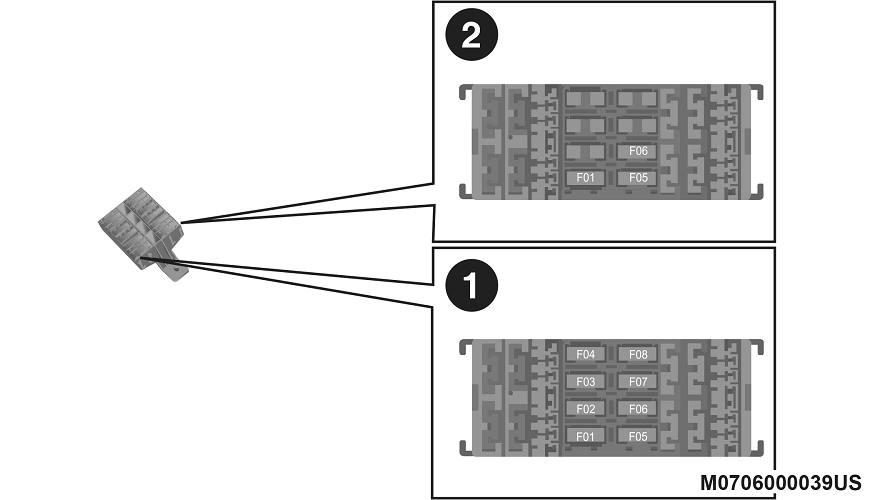

Tylne wnęki bezpieczników ładunku
| 1 — Uchwyt bezpiecznika nr 1 |
| 2 — Uchwyt bezpiecznika nr 2 |
| Wgłębienie | Mini bezpiecznik | Opis |
| F1 | 30 A niebieski | Przetwornica mocy |
| F2 | 20 A żółty | System audio HIFI |
| F3 | 20 A żółty | MOJE NIEBO |
| F5 | 30 A zielony | Fotel elektryczny (po stronie kierowcy) |
| F6 | 7,5 A Brązowy | Przedni fotel z regulacją odcinka lędźwiowego (po stronie kierowcy) |
| F8 | 20 A żółty | Ogrzewanie przednich siedzeń |
Na sterowniku znajduje się również bezpiecznik 20 A do osłony przeciwsłonecznej chowanego dachu.
| Wgłębienie | Mini bezpiecznik | Opis |
| F1 | 10 A czerwony | Oświetlenie zewnętrzne sterownika na przyczepie |
| F5 | 15 A niebieski | Oświetlenie zewnętrzne kontrolera (strona kierowcy) |
| F6 | 15 A niebieski | Oświetlenie zewnętrzne kontrolera (strona pasażera) |
