W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Patriot z lat: 2012.

Jeep Patriot to kompaktowy SUV wprowadzony na rynek w 2007 roku i produkowany do 2017 roku. Jest to model, który wyróżnia się charakterystycznym designem inspirowanym tradycyjnymi samochodami terenowymi marki Jeep. Patriot oferuje kombinację stylowego wyglądu, niezawodności i zdolności terenowych.

Pierwsze, co rzuca się w oczy przy patrzeniu na Jeepa Patriot, to jego charakterystyczna sześciokątna atrapa chłodnicy, podwyższony prześwit oraz muskularne kształty nadwozia. To nadaje mu solidny, terenowy wygląd, który odzwierciedla spuściznę marki Jeep. Warto również zauważyć, że Patriot oferuje opcję wyboru napędu na cztery koła (4×4), co podkreśla jego zdolności terenowe.

Wnętrze Jeepa Patriot jest przestronne i funkcjonalne. Kabina oferuje miejsce dla pięciu pasażerów i zapewnia wygodne siedzenia. Materiały wykończeniowe są solidne i trwałe, a układ kontrolny jest ergonomiczny i intuicyjny w obsłudze. Dzięki różnym opcjom regulacji foteli i licznych schowkom, Patriot zapewnia komfortowe warunki podróżowania.

Jeep Patriot oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Możliwość wyboru napędu na cztery koła (4×4) sprawia, że Patriot radzi sobie dobrze na różnych rodzajach nawierzchni, w tym na trudnym terenie. Dostępne są również różne wersje wyposażenia, które umożliwiają dostosowanie samochodu do indywidualnych potrzeb i preferencji.

Zobacz także:  Jeep Cherokee KK (2011-2013) - schematy bezpieczników i przekaźników

Jeep Patriot jest wyposażony w wiele systemów bezpieczeństwa, takich jak systemy kontroli trakcji, układ stabilizacji toru jazdy, układ ABS oraz poduszki powietrzne. To zapewnia kierowcy i pasażerom pewność, że podróżują w bezpiecznym środowisku.

Podsumowując, Jeep Patriot to kompaktowy SUV marki Jeep, który łączy w sobie solidny design, niezawodność i zdolności terenowe. Jest to samochód, który doskonale sprawdza się zarówno w codziennej jeździe miejskiej, jak i w przygodach na szutrowych drogach czy w terenie. Przestronne wnętrze, różnorodne jednostki napędowe i dostępne opcje wyposażenia czynią z Patriota wszechstronny i interesujący wybór dla osób poszukujących kompaktowego SUV-a o charakterze terenowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Cherokee KJ (2002-2007) - schematy bezpieczników i przekaźników



Lokalizacja skrzynki bezpieczników

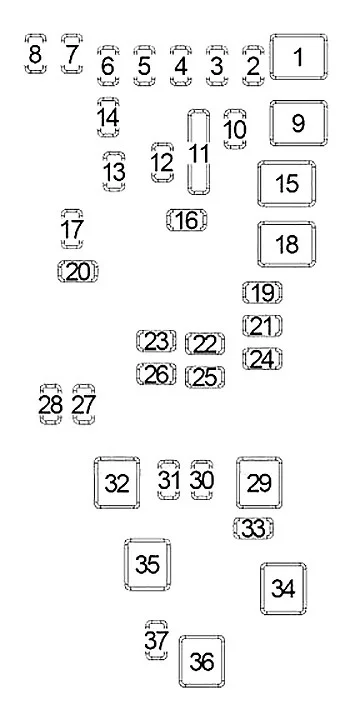

Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.

To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.

Jeep Patriot (2012) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Minibezpiecznik Opis
1 Pusty Pusty
2 15 Amp lt niebieski Moduł sterujący AWD/4WD — jeśli jest na wyposażeniu
3 10 A czerwony Przełącznik tylnego środkowego światła hamowania
4 10 A czerwony Przełącznik zapłonu/moduł klasyfikacji pasażerów
5 20 A żółty Holowanie przyczepy — jeśli jest na wyposażeniu
6 10 A czerwony Lusterko elektryczne/moduł klasyfikacji pasażerów poduszki powietrznej/satelitarne radio sterujące (jeśli jest)
7 30 A zielony Wyłączenie zapłonu
8 30 A zielony Wyłączenie zapłonu
9 40 A zielony Fotele elektryczne
10 20 A żółty Blokady zasilania
11 15 Amp lt niebieski Gniazdo zasilania
12 20 A żółty Falownik AC
13 20 A żółty Tylne gniazdo zasilania
14 10 A czerwony Zestaw wskaźników/Oświetlenie wewnętrzne
15 40 A zielony Wentylator chłodnicy
16 15 Amp lt niebieski Szyberdach/zapalniczka do cygar (jeśli jest na wyposażeniu)
17 10 A czerwony Bezprzewodowy moduł sterowania
18 40 A zielony Przekaźnik automatycznego wyłączania
19 20 A żółty Wzmacniacze radiowe
20 15 Amp lt niebieski Radio
21 10 A czerwony Moduł alarmowy/syrena — jeśli jest na wyposażeniu
22 10 A czerwony Ogrzewanie, klimatyzacja/kompas
23 15 Amp lt niebieski Przekaźnik automatycznego wyłączania
24 15 Amp lt niebieski Elektrycznie sterowany szyberdach — jeśli jest na wyposażeniu
25 10 A czerwony Podgrzewane lustro — jeśli jest na wyposażeniu
26 15 Amp lt niebieski Przekaźnik automatycznego wyłączania
27 10 A czerwony Moduł sterowania poduszką powietrzną
28 10 A czerwony Moduł sterowania poduszką powietrzną/moduł klasyfikacji pasażerów
29 Gorący samochód (bez bezpiecznika)
30 20 A żółty Podgrzewane siedzenie — jeśli jest na wyposażeniu
31 10 A czerwony Spryskiwacz reflektorów — zależnie od wyposażenia
32 30 Amp Różowy Przekaźnik automatycznego wyłączania
33 10 A czerwony Moduł ABS / łącze diagnostyczne J1962 / moduł sterujący układu napędowego
34 30 Amp Różowy Zawór przeciwblokujący hamulca
35 40 A zielony Pompa przeciwblokująca hamulca
36 30 Amp Różowy Reflektor/sterowanie spryskiwaczem/inteligentne szkło — jeśli jest na wyposażeniu
37 25 Amp Naturalny 110 Falownik — zależnie od wyposażenia/Nagrzewnica paliwa diesla — zależnie od wyposażenia
