W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee z lat: 2020.
Jeep Grand Cherokee to flagowy SUV marki Jeep, który w 2020 roku przeszedł pewne aktualizacje i udoskonalenia. Ten model charakteryzuje się imponującym designem, doskonałymi możliwościami terenowymi i luksusowym wnętrzem.
Pod względem stylistycznym, Grand Cherokee (2020) nadal prezentuje charakterystyczne cechy Jeepa, takie jak muskularne nadkola, wyraziste linie nadwozia i charakterystyczny grill. Jednak wprowadzono kilka zmian, które nadają mu nowoczesny wygląd, takie jak nowe reflektory LED, przeprojektowane zderzaki i nowe wzory kół.
Wnętrze Grand Cherokee (2020) oferuje przestronną i luksusową kabinę, w której wykorzystano wysokiej jakości materiały i wykończenia. Ergonomiczne siedzenia zapewniają wygodę podczas długich podróży, a wysokiej jakości elementy wyposażenia, takie jak system multimedialny z dużym ekranem dotykowym, systemy bezpieczeństwa i komfortowe dodatki, podnoszą jakość jazdy i doznania pasażerów.
W zakresie napędu, Grand Cherokee (2020) oferuje różne opcje silnikowe, w tym benzynowe jednostki V6 i V8, a także mocne silniki wysokoprężne. Opcjonalny system napędu na cztery koła zapewnia doskonałe właściwości terenowe, umożliwiając bezpieczne i pewne poruszanie się po trudnym terenie. Możliwość wyboru różnych trybów jazdy i systemów kontroli trakcji dodatkowo zwiększa elastyczność i dostosowanie do różnych warunków drogowych.
Grand Cherokee (2020) oferuje również szeroką gamę zaawansowanych systemów bezpieczeństwa i asystentów kierowcy, takich jak systemy kolizyjne, systemy ostrzegania o martwym polu, adaptacyjny tempomat i wiele innych. Dzięki tym technologiom podróżowanie staje się bezpieczniejsze i bardziej komfortowe.
Jeep Grand Cherokee (2020) dostępny jest w różnych wersjach wyposażenia, w tym wersji sportowych, luksusowych i terenowych. Każda z tych wersji oferuje unikalne cechy i dodatki, które pozwalają dostosować samochód do preferencji i potrzeb użytkownika.
Podsumowując, Jeep Grand Cherokee (2020) to imponujący SUV, który łączy luksus, terenowe możliwości i zaawansowane technologie. Bez wątpienia jest to samochód, który przyciąga uwagę swoim wyglądem, zapewnia komfortową jazdę i daje poczucie pewności na każdym rodzaju terenu.
Komora silnika

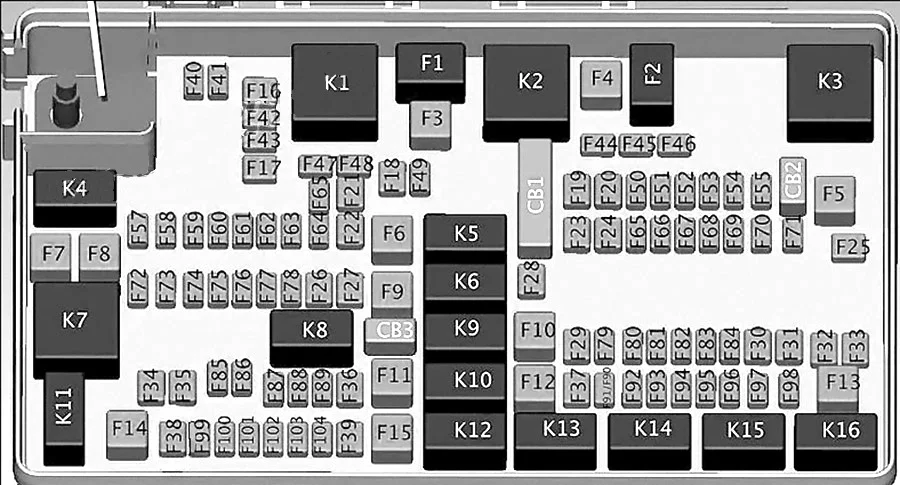

Power Distribution Center znajduje się w komorze silnika po stronie pasażera, obok zacisków akumulatora. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.
Centrum Dystrybucji Energii
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
| F03 | 60 A żółty | – | Wentylator chłodnicy — jeśli jest na wyposażeniu |
| F05 | 40 A zielony | – | Sprężarka zawieszenia pneumatycznego — jeśli jest na wyposażeniu |
| F06 | 40 A zielony | – | Pompa przeciwblokująca/elektroniczna kontrola stabilności |
| F07 | 30 Amp Różowy | – | Elektromagnes rozrusznika |
| F09 | 30 Amp Różowy | – | Podgrzewacz oleju napędowego (tylko silnik Diesla)/pompa próżniowa hamulca |
| F10 | 40 A zielony | – | Kontroler nadwozia/Oświetlenie zewnętrzne #2 |
| F11 | 30 Amp Różowy | – | Hamulec elektryczny do holowania przyczepy — zależnie od wyposażenia |
| F12 | 40 A zielony | – | Kontroler nadwozia #3/Blokady zasilania |
| F13 | 40 A zielony | – | Przód silnika dmuchawy |
| F14 | 40 A zielony | – | Kontroler nadwozia #4/Oświetlenie zewnętrzne #1 |
| F15 | 40 A zielony | – | Chłodnica niskotemperaturowa (LTR) Pompa chłodzenia silnika — zależnie od wyposażenia |
| F17 | 30 Amp Różowy | – | Spryskiwacz reflektorów — jeśli jest na wyposażeniu |
| F19 | 20 A niebieski | – | Elektromagnes zagłówka — jeśli jest na wyposażeniu |
| F20 | 30 Amp Różowy | – | Moduł drzwi pasażera |
| F22 | 20 A niebieski | – | Moduł sterujący silnika |
| F23 | 30 Amp Różowy | – | Oświetlenie wewnętrzne #1 |
| F24 | 30 Amp Różowy | – | Moduł drzwi kierowcy |
| F25 | 30 Amp Różowy | – | Wycieraczki przednie |
| F26 | 30 Amp Różowy | – | Moduł przeciwblokujący/kontrola stabilności, ECU i zawory |
| F28 | 20 A niebieski | – | Światła cofania przyczepy do holowania — jeśli są na wyposażeniu |
| F29 | 20 A niebieski | – | Światła postojowe do holowania przyczepy — jeśli są na wyposażeniu |
| F30 | 30 Amp Różowy | – | Holowanie przyczepy (gniazdo) / holowanie przyczepy (oddzielny hamulec elektryczny) / holowanie przyczepy (BUX) — zależnie od wyposażenia |
| F32 | 30 Amp Różowy | – | Moduł sterowania układem napędowym |
| F34 | 30 Amp Różowy | – | Kontrola mechanizmu różnicowego poślizgu — jeśli jest na wyposażeniu |
| F35 | 30 Amp Różowy | – | Szyberdach – jeśli jest na wyposażeniu |
| F36 | 30 Amp Różowy | – | Tylny odszraniacz szyby |
| F37 | 25 A Wyczyść | – | Silnik dmuchawy tylnej — jeśli jest na wyposażeniu |
| F38 | 30 Amp Różowy | – | Falownik 115 V AC — jeśli jest na wyposażeniu |
| F39 | 30 Amp Różowy | – | Elektryczna klapa podnoszona — jeśli jest na wyposażeniu |
| F40 | – | 10 A czerwony | Światła do jazdy dziennej/poziomowanie reflektorów |
| F42 | – | 20 A żółty | Klakson |
| F44 | – | 10 A czerwony | Port diagnostyczny |
| F45 | – | 5 A Tan | Bramka bezpieczeństwa cybernetycznego |
| F49 | – | 10 A czerwony | Zintegrowany centralny komin/sterowanie klimatem |
| F50 | – | 20 A żółty | Moduł sterowania zawieszeniem pneumatycznym/dyferencjał poślizgu – zależnie od wyposażenia |
| F51 | – | 15 A niebieski | PIASTA KIN/RF/blokada kolumny kierownicy — jeśli jest na wyposażeniu |
| F53 | – | 20 A żółty | Holowanie przyczepy — lewe światła skrętu/stopu — jeśli jest na wyposażeniu |
| F56 | – | 15 A niebieski | Dodatkowa zawartość (tylko silnik Diesla) |
| F57 | – | 20 A żółty | Czujnik NOX — jeśli jest na wyposażeniu |
| F58 | – | 15 A niebieski | Reflektory HID lewy — jeśli są na wyposażeniu |
| F59 | – | 10 A czerwony | Pompa czyszcząca (tylko silnik Diesla) |
| F60 | – | 15 A niebieski | Moduł kontroli skrzyni biegów |
| F61 | – | 10 A czerwony | Moduł sterowania skrzyni biegów/czujnik PM (tylko silnik Diesla) |
| F62 | – | 10 A czerwony | Sprzęgło klimatyzacji |
| F63 | – | 20 A żółty | Cewki zapłonowe / Kondensatory cewek zapłonowych / Siłownik zaworu o krótkim biegu — zależnie od wyposażenia (Gazowy) Podgrzewacz mocznika (Diesel) |
| F64 | – | 25 A Wyczyść | Wtryskiwacze paliwa/układ napędowy |
| F66 | – | 10 A czerwony | Szyberdach/czujnik deszczu/wewnętrzne lusterko wsteczne/port USB/DSCR/DTV — zależnie od wyposażenia |
| F67 | – | 15 A niebieski | Port CD/DVD/UCI/Port ładowania USB |
| F68 | – | 20 A żółty | Silnik tylnej wycieraczki |
| F69 | – | 15 A niebieski | Kanał Spotlight — jeśli jest na wyposażeniu |
| F70 | – | 20 A żółty | Silnik pompy paliwa |
| F71 | – | 30 A zielony | Wzmacniacz/ANCM — jeśli jest na wyposażeniu |
| F72 | – | 10 A czerwony | ECM |
| F73 | – | 15 A niebieski | Reflektor HID prawy — jeśli jest na wyposażeniu |
| F75 | – | 10 A czerwony | Sterowanie dwoma bateriami — jeśli jest na wyposażeniu |
| F76 | – | 10 A czerwony | Układ ABS/elektroniczna kontrola stabilności |
| F77 | – | 10 A czerwony | Moduł sterujący układu napędowego/moduł odłączania przedniej osi — zależnie od wyposażenia |
| F78 | – | 10 A czerwony | Moduł sterujący silnika/elektryczne wspomaganie kierownicy |
| F80 | – | 10 A czerwony | Uniwersalny mechanizm otwierania drzwi garażowych/moduł antywłamaniowy — zależnie od wyposażenia/syrena — zależnie od wyposażenia |
| F81 | – | 20 A żółty | Światła skrętu/stopu w prawo do holowania przyczepy — jeśli są na wyposażeniu |
| F82 | – | 10 A czerwony | Moduł sterujący kolumny kierownicy/tempomat/DTV — zależnie od wyposażenia |
| F83 | – | 10 A czerwony | Drzwi paliwa |
| F84 | – | 15 A niebieski | Klaster instrumentów |
| F85 | – | 10 A czerwony | Moduł poduszki powietrznej |
| F86 | – | 10 A czerwony | Moduł poduszki powietrznej |
| F87 | – | 10 A czerwony | Zawieszenie pneumatyczne — jeśli jest na wyposażeniu |
| F88 | – | 15 A niebieski | Klaster tablicy rozdzielczej/SGW/ITBM — jeżeli jest na wyposażeniu |
| F90/F91 | – | 20 A żółty | Gniazdo zasilania (tylne siedzenia/przestrzeń bagażowa) do wyboru |
| F92 | – | 10 A czerwony | Tylna lampka konsoli — jeśli jest na wyposażeniu |
| F93 | – | 20 A żółty | Zapalniczka |
| F94 | – | 10 A czerwony | Moduł przerzutki/skrzynki transferowej |
| F95 | – | 10 A czerwony | Kamera tylna/czujnik martwego pola — jeśli jest na wyposażeniu |
| F96 | – | 10 A czerwony | Przełącznik ogrzewania tylnego siedzenia / ładowarka lampy błyskowej — jeśli jest na wyposażeniu |
| F97 | – | 20 A żółty | Tylne podgrzewane siedzenia i podgrzewana kierownica — jeśli jest na wyposażeniu |
| F98 | – | 20 A żółty | Wentylowane fotele/podgrzewane fotele przednie — zależnie od wyposażenia |
| F99 | – | 10 A czerwony | Moduł systemów klimatyzacji/wspomagania kierowcy/HALF/wspomaganie parkowania |
| F100 | – | 10 A czerwony | Aktywne tłumienie — jeśli jest na wyposażeniu |
| F101 | – | 15 A niebieski | Czujnik temperatury w aucie/czujnik wilgotności |
| F102 | – | 15 A niebieski | Zapasowy |
| F103 | – | 10 A czerwony | Nagrzewnica kabiny (tylko silnik Diesla)/tylne ogrzewanie, wentylacja i klimatyzacja — zależnie od wyposażenia |
| F104 | – | 20 A żółty | Gniazda zasilania (tablica przyrządów/konsola środkowa/tylny bagażnik — zależnie od wyposażenia) |
