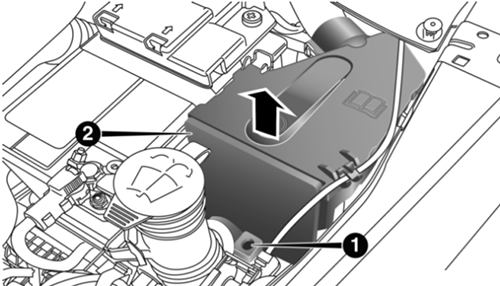

- Powoli przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
- Powoli odkręć śrubę.
- Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Compass MP 552 z lat: 2017, 2018, 2019, 2020, 2021. Jeep Compass MP 552, produkowany w latach 2017-2021, to kompaktowy SUV, który oferuje stylowy wygląd, wygodne wnętrze, różnorodne opcje napędu i zaawansowane funkcje. Jest to model, który cieszy się popularnością ze względu […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Compass MP 552 z lat: 2017, 2018, 2019, 2020, 2021.
Jeep Compass MP 552, produkowany w latach 2017-2021, to kompaktowy SUV, który oferuje stylowy wygląd, wygodne wnętrze, różnorodne opcje napędu i zaawansowane funkcje. Jest to model, który cieszy się popularnością ze względu na swoją wszechstronność i możliwość poruszania się zarówno po drogach asfaltowych, jak i na trudniejszym terenie.
Jeep Compass MP 552 wyróżnia się dynamicznym i charakterystycznym designem, który nawiązuje do większego modelu Jeep Grand Cherokee. Posiada muskularne nadkola, wyraziste linie nadwozia i charakterystyczną siedmiokątną atrapę chłodnicy, co nadaje mu agresywny wygląd. Dostępne są różne wersje wyposażenia, które pozwalają dostosować samochód do swoich preferencji i potrzeb.
Wnętrze Jeepa Compass MP 552 oferuje przestronną kabinę i wysoką jakość wykończenia. Fotele są wygodne, a materiały użyte do produkcji wnętrza są solidne i trwałe. Kokpit jest ergonomiczny, zapewniając łatwy dostęp do wszystkich funkcji i systemów. W zależności od wersji wyposażenia, można znaleźć zaawansowane systemy multimedialne, nawigację, klimatyzację automatyczną i wiele innych funkcji, które podnoszą komfort i wygodę podróżowania.
Jeep Compass MP 552 oferuje różne opcje napędu, co pozwala dostosować samochód do różnych warunków drogowych i terenowych. Dostępne są wersje z napędem na przednie koła oraz z napędem na cztery koła, co zapewnia lepszą trakcję i kontrolę na nierównym terenie. Ponadto, w niektórych wersjach dostępny jest tryb jazdy off-road, który optymalizuje parametry samochodu dla jazdy po trudnym terenie.
Jeep Compass MP 552 jest również wyposażony w wiele zaawansowanych systemów bezpieczeństwa i asystentów jazdy. Może zawierać m.in. systemy takie jak automatyczne hamowanie awaryjne, monitorowanie martwego pola, asystent pasa ruchu, adaptacyjny tempomat czy system monitorowania ciśnienia w oponach. To sprawia, że podróżowanie jest bardziej bezpieczne i pewne.
Podsumowując, Jeep Compass MP 552 to wszechstronny kompaktowy SUV, który łączy w sobie stylowy wygląd, wygodne wnętrze, różnorodne opcje napędu i zaawansowane funkcje. Jest to samochód, który dobrze radzi sobie zarówno na drogach miejskich, jak i w terenie. Dzięki swojej wszechstronności i solidnej konstrukcji, jest idealnym wyborem dla osób poszukujących samochodu do codziennych dojazdów, jak i aktywnego wypoczynku na szlakach terenowych.
Komora silnika

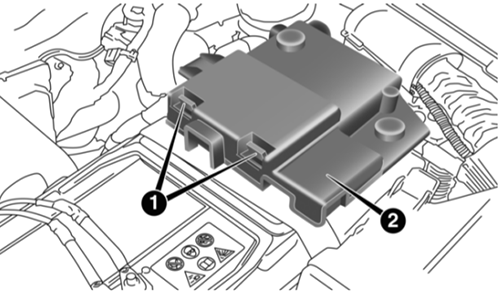

Jednostka dystrybucji zasilania

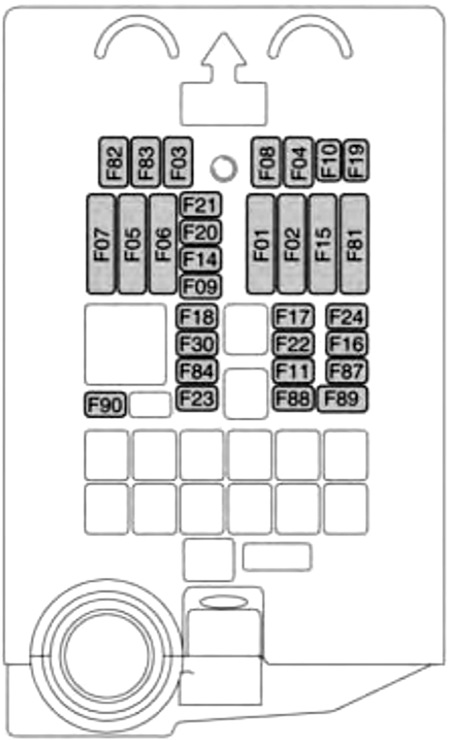

Skrzynka bezpieczników w komorze silnika znajduje się po lewej stronie komory silnika.

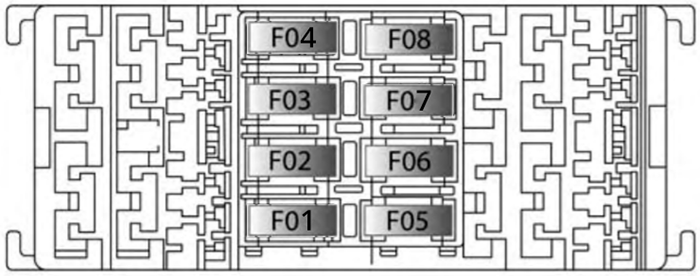

Lokalizacja pokrywy bezpiecznika akumulatora
| Wgłębienie | Maksymalny bezpiecznik | Bezpiecznik kasetowy | Mini-bezpiecznik | Opis |
|---|---|---|---|---|
| F01 | 70 Amp Tan | – | – | Komputer korpusu modułu |
| F02 | 70 Amp Tan | – | – | Komputer nadwozia modułu, tylne jednostki dystrybucji |
| F03 | – | 30 Amp Różowy z lampami HID20 Amp niebieski bez lamp HID | – | 2017-2018: Zasilanie Body Computer 2019-2021: Zasilanie Body Computer, lampy HID |
| F04 | – | 40 Amp Tan | Moduł elektroniczny sterowania hamulcami | |
| F05 | – | 40 Amp Tan | – | Grzałka PTC |
| F06 | 40 A pomarańczowy | – | – | Przekaźnik rozrusznika |
| F07 | 40 A pomarańczowy | – | – | Tylna jednostka rozdzielcza do użycia przyczepy holowniczej |
| F08 | – | 30 Amp Różowy | – | Zasilanie F24, F87, sterowanie kierownicą |
| F09 | – | – | 7,5 A Brązowy | 2017-2018: Moduł sterujący Silnik 2019-2021: ECM, TCM, sterowanie wentylatorem chłodnicy |
| F10 | – | – | 20 A żółty | Klakson |
| F11 | – | – | 20 A żółty – 1,4 l silniki gazowe i wysokoprężne 25 A przezroczysty – 2,4 l silniki |
2017-2018: Zasilanie wtórnych ładunków 2019-2021: Wtryskiwacze paliwa ECM/PCM/UREA |
| F14 | – | – | 7,5 A Brązowy (Diesel) 15 A Niebieski (Gaz) |
Grzałka skrzyni korbowej Diesel 2020-2021: benzynowa pompa chłodząca LTR |
| F15 | 40 A pomarańczowy | – | – | Pompa modułu sterującego hamulca |
| F 16 | – | – | 10 A czerwony | Moc modułu sterującego silnika, automatyczna skrzynia biegów |
| F17 | – | – | 10 A czerwony | Obciążenia wtórne silnika |
| F18 | – | – | 20 A żółty | Zasilanie zapłonu tylnego gniazda ładunku 12 V |
| F19 | – | – | 7,5 A Brązowy | 2017-2018: Sprężarka klimatyzacji i wentylator PWM Rad umożliwiają 2019-2021: Sprężarka klimatyzacji |
| F20 | – | – | 20 A żółty | Zapalniczka |
| F21 | – | – | 15 A niebieski | Pompa paliwowa |
| F22 | – | – | 20 A żółty – silnik gazowy 15 A niebieski – silnik Diesla |
2017-2018: Moduł sterowania mocą, Silnik 2019-2021: Gaz – Cewka zapłonowa/wtryskiwacz paliwa / Diesel – Podzespoły do silników wysokoprężnych |
| F23 | – | – | 30 A zielony | Ogrzewacz okienny |
| F24 | – | – | 15 A niebieski | Elektroniczna jednostka zasilania Automatyczna skrzynia biegów |
| F30 | 20 A żółty (do wyboru przez klienta, przejście z FI8) | Tylny wylot ładunku 12 V Stałe zasilanie bateryjne | ||
| F81 | 60 Amp niebieski | – | – | 2017-2018: Moduł świec żarowych 2019-2021: Moduł świec żarowych, zasilanie bateryjne DDCT SDU |
| F82 | – | 40 A zielony | – | Nagrzewnica filtra oleju napędowego |
| F83 | – | 40 A zielony | – | Wentylator HVAC |
| F84 | – | – | 30 A zielony | Zasilanie, Napęd na wszystkie koła |
| F87 | – | – | 5 A Tan | Automatyczna skrzynia biegów wybieraka biegów |
| F88 | – | – | 7,5 A Brązowy | Podgrzewane lusterka zewnętrzne |
| F89 | – | – | 30 A zielony | Ogrzewane tylne okno |
| F90 | – | – | 5 A Tan | Czujnik IBS (stan naładowania akumulatora) |
| Fxx | – | – | 10 A czerwony (7,5 A brązowy) |
Przekaźnik kontroli podwójnej baterii |
Skrzynka bezpieczników ma dodatkowe uchwyty bezpieczników ATO zainstalowane na spodzie skrzynki
Dodatkowy bezpiecznik ATO
| Wgłębienie | Bezpiecznik ATO / UNIWALNY | Opis |
|---|---|---|
| F1 | 5 Amp beżowy | Moduł sterujący układu napędowego (4×4/AWD) |
| F2 | 10 A czerwony | ECM — Rozpocznij wykrywanie diagnostyczne |
| F3 | 2 A Szary | Modyfikacja sterowania sterowaniem |

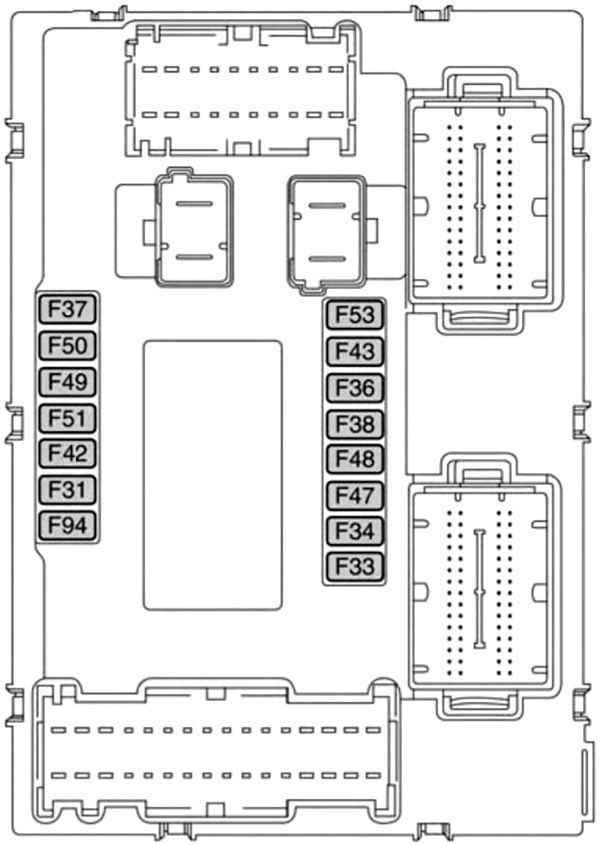

Przedział pasażerski
Znajduje się w przedziale pasażerskim na lewym panelu deski rozdzielczej pod deską rozdzielczą.
| Wgłębienie | Bezpiecznik ostrza | Opis |
|---|---|---|
| F31 | 7,5 A Brązowy | Kontroler urządzeń przytrzymujących pasażerów |
| F33 | 20 A żółty | Pasażer silnika szyby |
| F34 | 20 A żółty | Sterownik silnika szyby |
| F36 | 20 A żółty | Moduł alarmowy/syrena, radio, port UCI/USB, VSU, klimatyzacja, elektroniczna blokada kierownicy, elektrycznie składane lusterka, bramka bezpieczeństwa/DTV (2019-2021) |
| F37 | 10 A czerwony | Klaster tablicy przyrządów, moduł sterowania układem napędowym, tempomat adaptacyjny, dmuchawa ECC (HVAC) |
| F38 | 20 A żółty | 2017-2018: Blokada/odblokowanie drzwi 2019-2021: Blokada/odblokowanie drzwi, zwolnienie klapy tylnej |
| F42 | 7,5 A Brązowy | Moduł układu hamulcowego, elektryczne wspomaganie kierownicy |
| F43 | 20 A żółty | Pompa spryskiwacza z przodu i z tyłu |
| F47 | 20 A żółty | Podnośnik tylnej lewej szyby |
| F48 | 20 A żółty | Podnośnik tylnej prawej szyby |
| F49 | 7,5 A Brązowy | Asystent parkowania, martwy punkt, stabilizator napięcia, czujnik wilgotności, szyberdach, elektroniczna blokada układu kierowniczego, czujnik temperatury, lusterko, podgrzewane siedzenia, czujnik światła i deszczu, przełącznik start-stop (2019-2021) |
| F50 | 7,5 A Brązowy | Kontroler urządzeń przytrzymujących pasażerów |
| F51 | 7,5 A Brązowy | Elektroniczna kontrola klimatu, klasyfikacja pasażerów, kamera cofania, kontrola klimatu, poziomowanie reflektorów, wybór terenu, podgrzewana tylna szyba, holowanie przyczepy, dotykowy zjazd z pasa ruchu |
| F53 | 7,5 A Brązowy | Moduł węzła zapłonu bezkluczykowego, elektryczny hamulec postojowy, piasta RF, klaster |
| F94 | 15 A niebieski | Dmuchawa ECC (HVAC) (2017-2018), Fotel kierowcy z regulacją lędźwiową , Gniazda zasilania |
Bagażnik
Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej.
Bezpieczniki mogą być umieszczone w dwóch jednostkach. Uchwyt bezpiecznika w wersji 1 znajduje się najbliżej tyłu pojazdu, a uchwyt bezpiecznika w wersji 2 (jeśli jest wyposażony w holowanie przyczepy) znajduje się najbliżej przodu pojazdu.
Tylny uchwyt bezpiecznika bagażnika 1
| Wgłębienie | Mini-bezpiecznik | Opis |
|---|---|---|
| F1 | 30 A zielony | Falownik mocy |
| F2 | 30 A zielony | Pamięć miejsca |
| F3 | 20 A żółty | Szyberdach – jeśli jest na wyposażeniu |
| F4 | 30 A zielony | Fotel elektryczny (po stronie pasażera) |
| F5 | 30 A zielony | Fotel elektryczny (po stronie kierowcy) |
| F6 | 7,5 A Brązowy | Wspomaganie odcinka lędźwiowego (elektryczne fotele) |
| F7 | 15 A niebieski | Podgrzewana kierownica / wentylowane siedzenia |
| F8 | 20 A żółty | Podgrzewane siedzenia |
Tylny uchwyt bezpiecznika bagażnika 2
| Wgłębienie | Mini-bezpiecznik | Opis |
|---|---|---|
| F1 | 10 A czerwony | 2017-2018: Zewnętrzne oświetlenie kontrolera w przyczepie 2019-2021: Kanał TTM IGN |
| F5 | 15 A niebieski | Oświetlenie zewnętrzne kontrolera (strona kierowcy) |
| F6 | 15 A niebieski | Oświetlenie zewnętrzne kontrolera (strona pasażera) |
| F7 | 10 A czerwony | Zasilanie akumulatora zworki TTM |
Na wsporniku tylnego bezpiecznika/przekaźnika jednostki dystrybucji ładunku znajduje się uchwyt bezpiecznika Maxi dla Power Liftgate i uchwyt bezpiecznika ATO / Uni Val dla systemu audio HIFI.
| F01 | 30 A zielony (maksymalny bezpiecznik) | Podnoszona brama elektryczna |
| F02 | 25 A Clear (bezpiecznik ATO / Uni-Val) | System audio HIFI |
