W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit z lat: 2018, 2019.
Ford Transit i Tourneo (2018-2019) kontynuują sukcesywną ewolucję popularnej linii pojazdów użytkowych marki Ford. Poniżej przedstawiam kilka istotnych informacji na temat tych modeli:
- Design i styl: Ford Transit i Tourneo (2018-2019) charakteryzują się nowoczesnym i dynamicznym designem, który przyciąga wzrok. Mają aerodynamiczne kształty, nowoczesne detale i atrakcyjne proporcje, które nadają im nowoczesny wygląd.
- Przestronność i wszechstronność: Ford Transit i Tourneo (2018-2019) oferują wszechstronne opcje przestrzeni i konfiguracji, które można dostosować do indywidualnych potrzeb. Dostępne są różne wersje nadwozia, w tym furgony, kombi, minibusy i wiele innych, zapewniające elastyczność w przewozie pasażerów lub towarów.
- Technologia i wyposażenie: Ford Transit i Tourneo (2018-2019) są zaopatrzone w zaawansowane systemy i technologie, które podnoszą komfort i bezpieczeństwo. Oferują nowoczesne systemy multimedialne, nawigację satelitarną, systemy audio wysokiej jakości, a także wiele funkcji wspomagających kierowcę, takich jak systemy monitorowania martwego pola, asystent parkowania, adaptacyjny tempomat i wiele innych.
- Efektywność paliwowa: Ford Transit i Tourneo (2018-2019) są wyposażone w nowoczesne jednostki napędowe, które zapewniają efektywne zużycie paliwa. Dostępne są różne silniki benzynowe, diesla i hybrydowe, które zapewniają odpowiednią moc i jednocześnie ograniczone zużycie paliwa, co pomaga zmniejszyć koszty eksploatacji.
- Bezpieczeństwo: Ford Transit i Tourneo (2018-2019) zostały wyposażone w zaawansowane systemy bezpieczeństwa, które chronią kierowcę i pasażerów. W standardzie znajdują się systemy kontroli trakcji, stabilizacji toru jazdy, systemy wspomagające hamowanie, systemy monitorowania i reagowania na kolizje, a także wiele innych funkcji, które zapewniają maksymalny poziom bezpieczeństwa.
- Komfort i wygoda: Ford Transit i Tourneo (2018-2019) zapewniają wysoki poziom komfortu i wygody zarówno dla kierowcy, jak i pasażerów. Wnętrza są przestronne, z wygodnymi siedzeniami i wysokiej jakości materiałami wykończeniowymi. Dodatkowo, odpowiednia izolacja akustyczna sprawia, że jazda jest cicha i komfortowa.
Ford Transit i Tourneo (2018-2019) to doskonałe rozwiązania dla osób i firm, które poszukują niezawodnych i wszechstronnych pojazdów użytkowych. Zapewniają one przestronność, nowoczesne technologie, efektywność paliwową oraz wysoki poziom bezpieczeństwa i komfortu. Bez względu na to, czy potrzebujesz pojazdu do transportu pasażerów czy towarów, Ford Transit i Tourneo są godnymi uwagi opcjami.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski
Znajduje się za zdejmowanym panelem poszycia pod kierownicą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Moduł kontroli ograniczeń. |
| F2 | 4 A | Układ przeciwblokujący z elektroniczną kontrolą stabilności.
Hamulec postojowy (diesel). |
| F3 | 7,5 A | Oświetlenie wewnętrzne.
Sterowanie przekaźnikiem punktu zasilania. |
| F4 | 10 A | Przekaźnik świateł cofania przyczepy holowniczej. |
| F5 | 20 A | Zmodyfikowane połączenia pojazdu. |
| F6 | – | Nieużywany. |
| F7 | 10 A | Program oszczędzający akumulator. |
| F8 | 40 A | Falownik prądu stałego/przemiennego. |
| F9 | 30 A | Moduł sterujący hamulca przyczepy. |
| F10 | 30 A | Fotel kierowcy . |
| F11 | 30 A | Fotel pasażera . |
| F12 | 30 A | Lampy do przyczep. |
| F13 | 25 A | Układ przeciwblokujący z elektroniczną kontrolą stabilności. |
| F14 | 5 A | Moduł sterujący układu napędowego. |
| F15 | 40 A | Przekaźnik modułu sterującego układu napędowego. |
| F 16 | 40 A | Moduł sterujący nadwozia. |
| F17 | 40 A | System zapobiegania blokady kół. |
| F18 | 40 A | Zmodyfikowane połączenia pojazdu. |
| F19 | 5 A | Moduł przyczepy. |
| F20 | 5 A | Podgrzewany przekaźnik lusterek zewnętrznych.
Ogrzewana tylna szyba. Falownik prądu stałego/przemiennego. |
| F21 | 10 A | Zmodyfikowane połączenia pojazdu. |
| F22 | – | Nieużywany. |
| F23 | 7,5 A | Moduł sterowania klimatyzacją. |
| F24 | 10 A | Zmodyfikowane połączenia pojazdu. |
| F25 | 15 A | Moduł sterujący nadwozia. |
| F26 | 10 A | Podgrzewane lusterka zewnętrzne. |
| F27 | 20 A | Ogrzewana tylna szyba. |
| F28 | 20 A | Ogrzewana tylna szyba. |
| F29 | 10 A | Tylna kamera wspomagania parkowania.
System utrzymania pasa ruchu. Wewnętrzne lusterko wsteczne. |
| F30 | – | Nieużywany. |
| F31 | 10 A | Zasilanie zapłonu hamulca przyczepy. |
| F32 | 10 A | Oświetlenie wewnętrzne. |
| F33 | 10 A | Podgrzewany fotel kierowcy . |
| F34 | 10 A | Podgrzewany fotel pasażera . |
| F35 | 5 A | Lusterka zewnętrzne.
Przełącznik sterowania szybą drzwi kierowcy. |
| F36 | 20 A | Klakson. |
| F37 | 7,5 A | Moduł SYNC.
Moduł globalnego systemu pozycjonowania. |
| F38 | 5 A | Przekaźnik silnika dmuchawy.
Przekaźnik klaksonowy. Przekaźnik wycieraczek szyby przedniej. |
| F39 | 7,5 A | Zdalny dostęp bezkluczykowy.
Ogrzewanie tylne, wentylacja i klimatyzacja. Cewka przekaźnika zapasowego holowania przyczepy. Lampa postojowa. |
| F40 | 40 A | Silnik dmuchawy przedniej. |
| F41 | 40 A | Silnik dmuchawy tylnej. |
| F42 | 40 A | Ogrzewana tylna szyba. |
| F43 | 30 A | Gniazdo przyczepy.
Moduł holowniczy przyczepy. |
| F44 | 60 A | Pomocnicze punkty zasilania. |
| F45 | 40 A | Moduł holowniczy przyczepy. |
| F46 | 30 A | Elektryczne szyby. |
| F47 | 20 A | Gniazdo zapalniczki. |
| F48 | 20 A | Tylne pomocnicze punkty zasilania. |
| F49 | 20 A | Przednie pomocnicze punkty zasilania. |
| F50 | 60 A | Przekaźnik zapłonu |
| F51 | 60 A | Krok mocy.
Podgrzewane siedzenia. |
| F52 | 40 A | Zmodyfikowane połączenia pojazdu. |
| F53 | 40 A | Zmodyfikowane połączenia pojazdu. |
| Numer przekaźnika | ||
| R1 | Zapasowy. | |
| R2 | Pomocnicze punkty zasilania. | |
| R3 | Lampy do przyczep. | |
| R4 | Nieużywany. | |
| R5 | Elektryczne szyby. | |
| R6 | Przekaźnik zapłonu | |
| R7 | Klakson. | |
| R8 | Lampa cofania do holowania przyczepy. | |
| R9 | Silnik dmuchawy przedniej. | |
| R10 | Silnik dmuchawy tylnej. | |
| R11 | Ogrzewana tylna szyba.
Podgrzewane lusterka zewnętrzne. |
|
| R12 | Podgrzewane siedzenia. | |
| R13 | Zmodyfikowane połączenia pojazdu. |

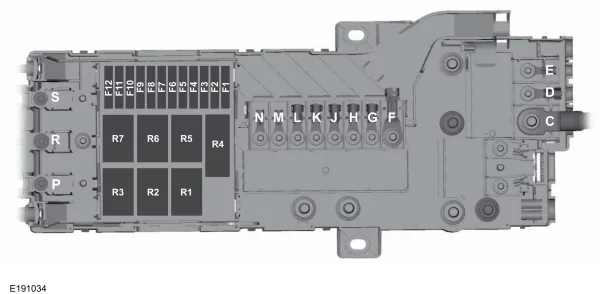

Skrzynka bezpieczników wstępnych
Znajduje się pod siedzeniem kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| C | 470A | Skrzynka bezpieczników w komorze silnika.
Rozrusznik. Alternator. |
| D | 100A | Panel bezpieczników w przedziale pasażerskim.
Skrzynka bezpieczników modułu sterującego nadwozia. |
| E | – | Nieużywany. |
| F | 200A | Panel bezpieczników w przedziale pasażerskim (SRBI BB3). |
| G | 100A | Panel bezpieczników w przedziale pasażerskim (SRBI BB1). |
| H | 80A | Dodatkowa nagrzewnica – Diesel. |
| J | 80A | Zmodyfikowane połączenia pojazdu (SRB F52 i F53). |
| K | 100A | Zasilanie skrzynki przyłączeniowej silnika. |
| L | 100A | Panel bezpieczników w przedziale pasażerskim. |
| M | 60A | Zasilanie panelu bezpieczników w przedziale pasażerskim (moduł sterujący nadwozia). |
| N | 60A | Zasilanie panelu bezpieczników w przedziale pasażerskim (moduł sterujący nadwozia). |
| P | 60A | Pomocniczy punkt zasilania 1 (punkt podłączenia klienta). |
| R | 60A | Pomocniczy punkt zasilania 2 (punkt podłączenia klienta). |
| S | 60A | Pomocniczy punkt zasilania 3 (punkt podłączenia klienta). |
| F1 | – | Nieużywany. |
| F2 | – | Nieużywany. |
| F3 | – | Nieużywany. |
| F4 | – | Nieużywany. |
| F5 | 20A | Moc przekaźnika R4. |
| F6 | 20A | Moc przekaźnika R3. |
| F7 | 20A | Moc przekaźnika R2. |
| F8 | 20A | Moc przekaźnika R1. |
| F9 | – | Nieużywany. |
| F10 | – | Nieużywany. |
| F11 | – | Nieużywany. |
| F12 | 3A | Przełącz zasilanie. |
| Przekaźnik | ||
| R1 | Upfitter 1. | |
| R2 | Upfitter 2. | |
| R3 | Upfitter 3. | |
| R4 | Upfitter 4. | |
| R5 | Nieużywany. | |
| R6 | Nieużywany. | |
| R7 | Nieużywany. |

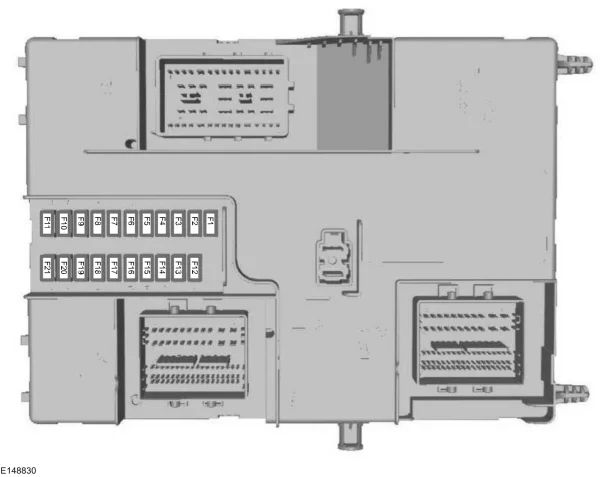

Skrzynka bezpieczników modułu sterującego nadwozia
Znajduje się za zdejmowanym panelem ozdobnym.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15 A | Centralny zamek. |
| F2 | 15 A | Centralny zamek. |
| F3 | 15 A | Stacyjka. |
| F4 | 5 A | Moduł sterujący wspomagania parkowania.
Blokada zmiany biegów hamulca. |
| F5 | 5 A | Moduł czujnika deszczu. |
| F6 | 15 A | Pompa spryskiwacza przedniej szyby. |
| F7 | 7,5 A | Lusterka zewnętrzne. |
| F8 | – | Nieużywany. |
| F9 | 10 A | Światła drogowe prawe. |
| F10 | 10 A | Światło drogowe lewe. |
| F11 | 25 A | Lampy zewnętrzne prawe.
Reflektor lewy. |
| F12 | – | Nieużywany. |
| F13 | 15 A | Dodatkowy pokładowy diagnostyczny moduł sterujący A.
Oszczędzanie baterii. |
| F14 | 25 A | Kierunkowskazy.
Elektryczne szyby. Podgrzewany element przedniej szyby. |
| F15 | 25 A | Lampy zewnętrzne z lewej strony.
Reflektor prawy. Centralne światło stopu wysokiej. |
| F 16 | 20 A | Jednostka audio.
Jednostka nawigacyjna. |
| F17 | 7,5 A | Zestaw wskaźników tablicy rozdzielczej.
Moduł sterowania podgrzewaczem pomocniczym. |
| F18 | 10 A | Przełącznik reflektorów.
Moduł kierownicy. Przełącznik świateł stopu. |
| F19 | 5 A | Przedni moduł interfejsu sterowania/wyświetlacza. |
| F20 | 5 A | Zapłon pasywny system antykradzieżowy. |
| F21 | 3 A | Zapasowy. |

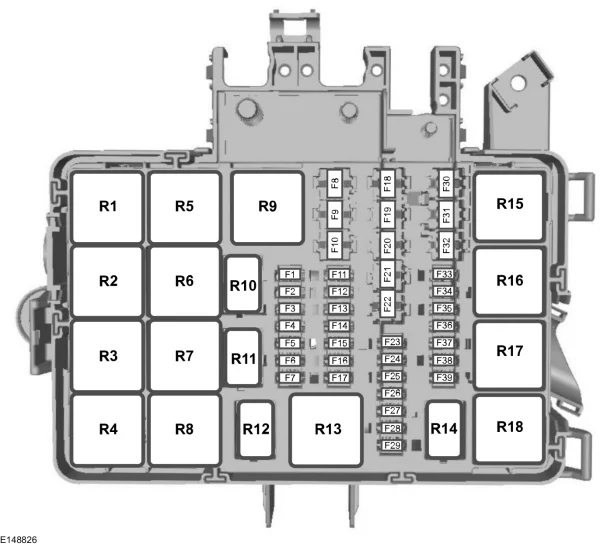

Komora silnika
Skrzynka bezpieczników komory silnika znajduje się w komorze silnika.
Benzyna
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | – | Nieużywany. |
| F3 | – | Nieużywany. |
| F4 | – | Nieużywany. |
| F5 | – | Nieużywany. |
| F6 | – | Nieużywany. |
| F7 | 7,5 A | Moduł automatycznej skrzyni biegów. |
| F8 | 30 A | Wentylator chłodzący. |
| F9 | – | Nieużywany. |
| F10 | 30 A | Krok mocy.
Podgrzewane siedzenia. |
| F11 | 10 A | Sprzęgło klimatyzacji. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F 16 | 20 A | Przekaźnik pompy paliwa. |
| F17 | – | Nieużywany. |
| F18 | 30 A | System zapobiegania blokady kół.
Przekaźnik pompy paliwa. |
| F19 | 30 A | Elektromagnes rozrusznika. |
| F20 | – | Nieużywany. |
| F21 | 60 A | Przekaźnik zapłonu 3. |
| F22 | 40 A | Katalizator układu selektywnej redukcji katalitycznej.
Przekaźnik pompy próżniowej hamulca. |
| F23 | 10 A | Zapasowy. |
| F24 | – | Nieużywany. |
| F25 | 10 A | Zapasowy. |
| F26 | 20 A | Zapasowy. |
| F27 | – | Nieużywany. |
| F28 | – | Nieużywany. |
| F29 | 3 A | Jednostka audio. |
| F30 | 40 A | Wentylator chłodzący. |
| F31 | 40 A | Wentylator chłodzący. |
| F32 | 30 A | Silnik wycieraczek szyby przedniej. |
| F33 | – | Nieużywany. |
| F34 | – | Nieużywany. |
| F35 | 20 A | Moduł sterujący układu napędowego. |
| F36 | 20 A | Czujnik przepływu masy powietrza. |
| F37 | – | Nieużywany. |
| F38 | 20 A | Sprzęgło klimatyzacji. |
| F39 | 7,5 A | Czujnik temperatury spalin -3,7L.
Pompa paliwa układu odparowywania paliwa -3,7 l. Elektrozawór obejściowy chłodziwa -3,7 l. Wolnoobrotowy wentylator chłodzący -3,7 l. Szybki wentylator chłodzący -3,7 l. |
| F39 | 10 A | Czujnik temperatury spalin – 3,5L Ecoboost.
Pompa paliwa układu parownika paliwa – 3,5L Ecoboost. Elektrozawór obejściowy chłodziwa – 3,5 l Ecoboost. Wolnoobrotowy wentylator chłodzący – 3,5 l Ecoboost. Szybki wentylator chłodzący – 3,5 l Ecoboost. |
| Numer przekaźnika | ||
| R1 | Przekaźnik zapłonu 3. | |
| R2 | Nieużywany. | |
| R3 | Nieużywany. | |
| R4 | Nieużywany. | |
| R5 | Wentylator chłodzący. | |
| R6 | Przekaźnik włączania/wyłączania wycieraczek szyby przedniej. | |
| R7 | Przekaźnik wysokiej/niskiej prędkości wycieraczek szyby przedniej. | |
| R8 | Pompa próżniowa hamulca. | |
| R9 | Rozrusznik. | |
| R10 | Sprzęgło klimatyzacji. | |
| R11 | Nieużywany. | |
| R12 | Pompa wtryskowa paliwa. | |
| R13 | Nieużywany. | |
| R14 | Nieużywany. | |
| R15 | Wolnoobrotowy i szybki przekaźnik wentylatora chłodzącego. | |
| R16 | Nieużywany. | |
| R17 | Moduł sterujący układu napędowego. | |
| R18 | Szybki wentylator chłodzący. |
Diesel
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | System selektywnej redukcji katalitycznej. |
| F2 | 15 A | System selektywnej redukcji katalitycznej. |
| F3 | 15 A | System selektywnej redukcji katalitycznej. |
| F4 | 10 A | System selektywnej redukcji katalitycznej. |
| F5 | 3 A | Odparowywacz z filtrem cząstek stałych.
Monitor świec żarowych. |
| F6 | – | Nieużywany. |
| F7 | 7,5 A | Moduł automatycznej skrzyni biegów. |
| F8 | – | Nieużywany. |
| F9 | – | Nieużywany. |
| F10 | 30 A | Krok mocy.
Podgrzewane siedzenia. |
| F11 | 10 A | Sprzęgło klimatyzacji. |
| F12 | 20 A | Świeca żarowa parownika filtra cząstek stałych. |
| F13 | – | Nieużywany. |
| F14 | 3 A | System selektywnej redukcji katalitycznej. |
| F15 | – | Nieużywany. |
| F 16 | 10 A | Przekaźnik pompy paliwa. |
| F17 | 15 A | Moduł automatycznej skrzyni biegów. |
| F18 | 30 A | Przekaźnik pompy paliwa.
Moduł automatycznej skrzyni biegów. |
| F19 | 30 A | Elektromagnes rozrusznika. |
| F20 | 60 A | Świece żarowe. |
| F21 | 60 A | Przekaźnik zapłonu 3. |
| F22 | 40 A | System selektywnej redukcji katalitycznej. |
| F22 | – | Nieużywany. |
| F23 | 10 A | Zapasowy. |
| F24 | – | Nieużywany. |
| F25 | 10 A | Zapasowy. |
| F26 | 20 A | Zapasowy. |
| F27 | – | Nieużywany. |
| F28 | 7,5 A | Czujnik ciśnienia skrzyni korbowej. |
| F29 | – | Nieużywany. |
| F29 | 7,5 A | Element grzejny dodatniego zaworu wentylacji skrzyni korbowej. |
| F30 | 60 A | Wentylator chłodzący. |
| F30 | – | Nieużywany. |
| F31 | – | Nieużywany. |
| F32 | 30 A | Silnik wycieraczek szyby przedniej. |
| F33 | – | Nieużywany. |
| F34 | – | Nieużywany. |
| F35 | 15 A | Moduł sterujący układu napędowego. |
| F36 | 15 A | Czujnik cząstek stałych.
System selektywnej redukcji katalitycznej. Czujnik tlenków azotu. |
| F37 | 7,5 A | Zawór regulacji objętości paliwa. |
| F38 | – | Nieużywany. |
| F38 | 7,5 A | Sprzęgło klimatyzacji. |
| F39 | 15 A | Czujnik temperatury spalin.
Pompa paliwa układu parownika paliwa. Elektrozawór obejściowy chłodziwa. Wolnoobrotowy wentylator chłodzący. Szybki wentylator chłodzący. |
| Numer przekaźnika | ||
| R1 | Przekaźnik zapłonu 3. | |
| R2 | Nieużywany. | |
| R3 | Nieużywany. | |
| R4 | Nieużywany. | |
| R5 | Nieużywany. | |
| R6 | Przekaźnik włączania/wyłączania wycieraczek szyby przedniej. | |
| R7 | Przekaźnik wysokiej/niskiej prędkości wycieraczek szyby przedniej. | |
| R8 | Nieużywany. | |
| R9 | Rozrusznik. | |
| R10 | Sprzęgło klimatyzacji. | |
| R11 | Świeca żarowa układu parownika paliwa. | |
| R12 | Pompa wtryskowa paliwa. | |
| R13 | Nieużywany. | |
| R14 | Nieużywany. | |
| R15 | Wolnoobrotowy i szybki przekaźnik wentylatora chłodzącego. | |
| R16 | System selektywnej redukcji katalitycznej. | |
| R17 | Moduł sterujący układu napędowego. | |
| R18 | Szybki wentylator chłodzący. |
