W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Galaxy I z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Ford Galaxy I to samochód klasy MPV (Multi-Purpose Vehicle), który był produkowany w latach 1995-2006. Jest to duży, przestronny i wszechstronny samochód, który oferuje wiele miejsca dla pasażerów i bagażu, a jednocześnie zapewnia komfortową jazdę.
Ford Galaxy I to samochód, który został zaprojektowany z myślą o komforcie, przestronności i funkcjonalności. Jest to idealny wybór dla rodzin i osób, które potrzebują dużo miejsca dla pasażerów i bagażu, a jednocześnie oczekują wygody i bezpieczeństwa podczas podróży.
Typ 1

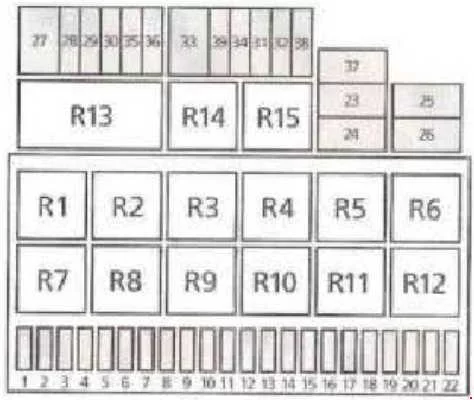

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
| 1 | 10 | Światła mijania po lewej stronie, poziomowanie reflektorów po lewej stronie, zestaw wskaźników |
| 2 | 10 | Światła mijania z prawej strony, poziomowanie reflektorów z prawej strony, zestaw wskaźników |
| 3 | 3 | Oświetlenie tablicy rejestracyjnej, światła postojowe |
| 4 | 20 | Wycieraczka tylnej szyby, 2. wymiennik ciepła |
| 5 | 10 | Silnik wycieraczek, podgrzewane dysze spryskiwaczy |
| 6 | 20 | Dmuchawa nagrzewnicy, klimatyzacja |
| 7 | 5 | Światło tylne po prawej stronie, gong, światło obrysowe po prawej stronie |
| 8 | 5 | Światło tylne po lewej stronie, gong, światło obrysowe po lewej stronie |
| 9 | 20 | Podgrzewana tylna szyba |
| 10 | 15 | Wyłącznik oświetlenia zewnętrznego, lampy przeciwmgielne, tylne lampy przeciwmgielne |
| 11 | 10 | Lewa strona świateł drogowych, kontrolka świateł drogowych |
| 12 | 10 | Światła drogowe po prawej stronie |
| 13 | 10 | Klakson |
| 14 | 15 | Światła cofania, automatyczna skrzynia biegów, oświetlenie wnętrza |
| 15 | 10 | EWS lub sterownik silnika, grzałka karteru |
| 3 | EWS lub jednostka sterująca silnika, zawór AGR, zawór VMV, jednostka sterująca EWS | |
| 16 | 3 | Zegar cyfrowy, przednie oświetlenie wnętrza, zestaw wskaźników |
| 17 | 10 | Kierunkowskaz |
| 18 | 10 | Wyłącznik paliwa, sterownik silnika lub pompa paliwa, czujnik Hego |
| 19 | 30 | Dmuchawa elektryczna |
| 20 | 10 | Wyłącznik świateł hamowania, światła hamowania, sprzęg przyczepy |
| 21 | 10 | Oświetlenie wnętrza przód/tył, zegar cyfrowy, oświetlenie lusterka kosmetycznego, oświetlenie bagażnika, radio, zestaw wskaźników |
| 22 | 10 | Zapalniczka |
| 23 | 7,5 | Dmuchawa chłodząca, klimatyzacja |
| 24 | 30 | Silnik wycieraczek |
| 25 | 60 | System podgrzewania |
| 3 | Jednostka sterująca silnika | |
| 26 | 5 | Grzałka czujnika Hego |
| 27 | 50 | Podgrzewana szyba przednia |
| 28 | 30 | ABS – agregat hydrauliczny |
| 29 | 30 | ABS – zawory |
| 30 | 10 | Centralny zamek |
| 31 | 10 | Klakson (system alarmowy przeciwkradzieżowy) |
| 32 | 10 | Sygnalizator ostrzegawczy (system alarmowy przeciwkradzieżowy) |
| 33 | 30 | Ogrzewanie pomocnicze dmuchawy |
| 34 | 25 | Klimatyzacja dmuchawy tylnej |
| 35 | 20 | Stały plus (sprzęg przyczepy) |
| 36 | 10 | Telefon |
| 37 | 30 | Okna sterowane elektrycznie |
| 38 | 20 | Fotele sterowane elektrycznie |
| 39 | 25 | Klimatyzacja przednia dmuchawa |
| Przekaźnik | ||
| R1 | Ogrzewanie postojowe | |
| R2 | Wycieraczka tylnej szyby | |
| R3 | Przekaźnik zasilania | |
| R4 | Przekaźnik nadmiarowy | |
| R5 | — | |
| R6 | Lampka ostrzegawcza kierunkowskazów | |
| R7 | Spryskiwacz reflektorów | |
| R8 | Układ wycieraczek/spryskiwaczy (przód) | |
| R9 | Kurant | |
| R10 | Zworka tylnych świateł przeciwmgielnych | |
| R11 | Klakson | |
| R12 | Pompa paliwa (benzyna) | |
| Świece żarowe (diesel) | ||
| R13 | Przekaźnik światła | |
| R14 | Podgrzewana tylna szyba | |
| R15 | Przekaźnik nadmiarowy wycieraczek | |
Dodatkowa skrzynka przekaźników (pod tablicą rozdzielczą)
| Numer | Przekaźnik |
| 18 | Ogrzewanie postojowe |
| 19 | Światła do jazdy dziennej |
| 20 | Blokada wolnego koła |
| 21 | Tylne okna wentylacyjne |
| 22 | Podgrzewana przednia szyba |
| 23 | Servotronic 4×4 |
| 24 | Przekaźnik podnośnika szyby |
| 25 | Przekaźnik odcinający |
| 26 | Ostrzegawcza jednostka czasowa |
Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 57 | 30 | Dmuchawa wtórna |
| 58 | 40 | Silnik dmuchawy chłodzącej |
| 59 | 30 | Kółko dmuchawy chłodzącej |
| 40 | ||
| Przekaźnik | ||
| 50 | 3. pozycja dmuchawy | |
| 51 | Pełne odcięcie przepustnicy | |
| 52 | 2. pozycja dmuchawy | |
| 53 | Przekaźnik zwalniający | |
| 54 | 1. pozycja dmuchawy | |
| Diody zabezpieczające pompy wody | ||
| 55 | Automatyczna skrzynia | |
| 56 | Dmuchawa wtórna | |
Typ 2
lub

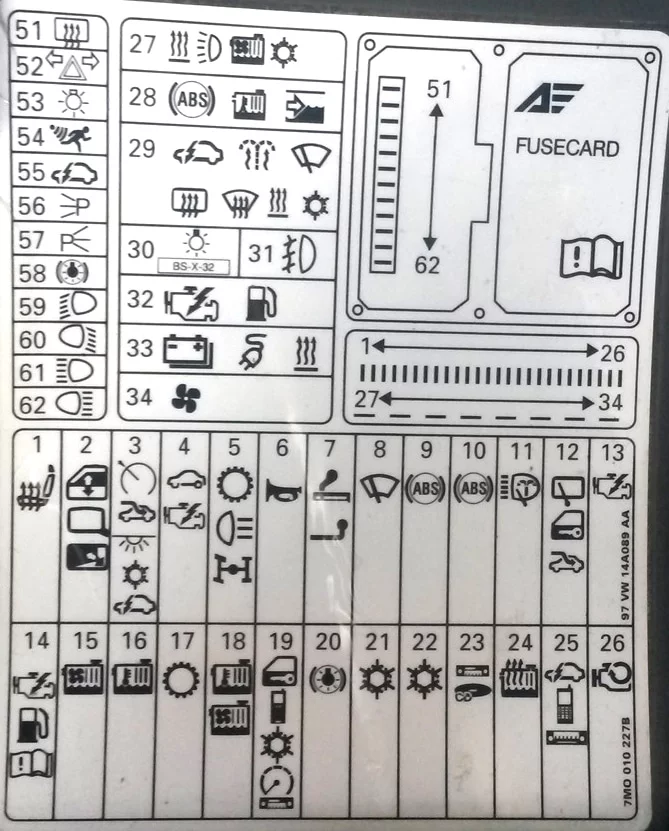

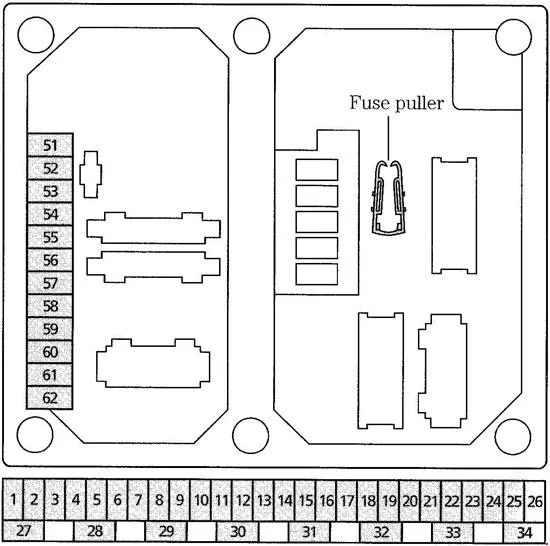

| Numer | Ampery [A] | Opis |
| 1 | 20 | Podgrzewane fotele przednie |
| 2 | 10 | Elektrycznie sterowane szyby, elektrycznie sterowane i podgrzewane lusterka, elektrycznie sterowane tylne szyby uchylne |
| 3 | 5 | Cyfrowa stacja dokująca, oświetlenie schowka, szyberdach, pomoc w parkowaniu, wyłącznik termiczny, temperatura zewnętrzna, ABS, klimatyzacja – kontrola prędkości, system nawigacji, centralna skrzynka przyłączeniowa |
| 4 | 10 | Zarządzanie silnikiem, system unieruchomienia silnika, światło cofania |
| 5 | 15 | Światło cofania, automatyczna skrzynia biegów, napęd na 4 koła |
| 6 | 10 | Klakson |
| 7 | 25 | Zapalniczka |
| 20 | ||
| 8 | 30 | Ogrzewanie postojowe, akumulator dodatkowy, zaczep przyczepy |
| 9 | 30 | ABS |
| 10 | 30 | ABS |
| 11 | 20 | Spryskiwacz reflektorów |
| 12 | 15 | Zegar cyfrowy, centralny zamek, tylna wycieraczka, szyberdach |
| 13 | 3 | Zarządzanie silnikiem, przekaźnik odcinający paliwo |
| 14 | 10 | Zasilanie paliwem (olej napędowy) |
| 20 | Pompa paliwa, przekaźnik zapłonu | |
| 15 | 30 | Wydłużony czas pracy wentylatora chłodzącego (2.8 i diesel) |
| 16 | 30 | Wyłącznik termiczny, prędkość wentylatora chłodzącego 1 |
| 17 | 10 | Automatyczna skrzynia |
| 30 | Świece żarowe (diesel 66kw) | |
| 18 | 5 | Przełącznik termiczny, prędkość wentylatora chłodzącego 2, klimatyzacja, tablica przyrządów, wentylator chłodzący o przedłużonym działaniu |
| 19 | 5 | Centralny zamek, telefon, tablica przyrządów, diagnostyka, radio, klimatyzacja, pomoc w parkowaniu |
| 20 | 10 | Światła stopu |
| 21 | 25 | Klimatyzacja |
| 30 | ||
| 22 | 25 | Klimatyzacja |
| 30 | ||
| 23 | 10 | Radio, zmieniarka CD |
| 24 | 25 | Grzałka wspomagająca (diesel) |
| 25 | 3 | Radio, telefon, dźwięk ostrzegawczy pasów bezpieczeństwa, centralna skrzynka przyłączeniowa |
| 26 | 30 | Rozrusznik, automatyczna skrzynia biegów, zapłon |
| 27 | 25 | Wydłużony czas pracy wentylatora chłodzącego, klimatyzacja, przednia i tylna dmuchawa, podgrzewana szyba przednia, ogrzewanie postojowe |
| 28 | 10 | Pompa wody (V6), wyłącznik termiczny płynu chłodzącego, ABS, wydłużony czas pracy wentylatora chłodzącego, klimatyzacja, włącznik wycieraczek |
| 29 | 5 | Wycieraczka przednia, podgrzewane dysze spryskiwaczy, przekaźnik dmuchawy, klimatyzacja, centralna skrzynka przyłączeniowa, ogrzewanie postojowe, podgrzewana przednia i tylna szyba, podgrzewane dysze spryskiwaczy |
| 30 | 3 | Oświetlenie tablicy rejestracyjnej |
| 31 | 15 | Przednie światła przeciwmgielne |
| 32 | 3 | Przekaźnik zapłonu, pompa paliwowa, sterowanie silnikiem, przekaźnik odcinający pompę paliwową, świece żarowe (diesel) |
| 33 | 25 | Wycieraczka przedniej szyby, Ogrzewanie postojowe, akumulator dodatkowy, oświetlenie bagażnika, zaczep przyczepy |
| 34 | 25 | Dmuchawa nagrzewnicy |
| Centralna skrzynka bezpieczników (pod deską rozdzielczą poziom 1) | ||
| 51 | 20 | Podgrzewana tylna szyba, podgrzewane lusterka |
| 52 | 20 | Kierunkowskazy |
| 53 | 10 | Przekaźnik odcinający konsumenta (światła wewnętrzne) |
| 54 | 10 | Klakson alarmowy |
| 55 | 5 | Zasilanie elektroniki pokładowej |
| 56 | 5 | Światła postojowe po prawej stronie |
| 57 | 5 | Światła postojowe po lewej stronie |
| 58 | 10 | Poziomowanie reflektorów, światła do jazdy dziennej (Skandynawia) |
| 59 | 10 | Światła mijania po lewej stronie |
| 60 | 10 | Światła mijania po prawej stronie |
| 61 | 10 | Światła drogowe po lewej stronie |
| 62 | 10 | Światła drogowe po prawej stronie |
Dodatkowe bezpieczniki (pod siedzeniem kierowcy)
| Numer | Ampery [A] | Opis |
| 76 | 15 | Gniazda w bagażniku |
| 77 | 25 | Dodatkowa bateria (jeśli jest) |
| 30 | ||
| Przekaźnik | ||
| 20 | Ogrzewanie postojowe | |

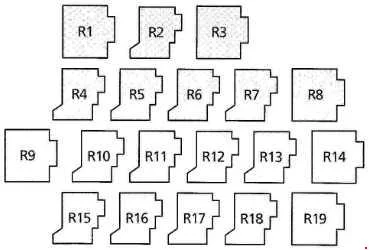

Centralna skrzynka bezpieczników (pod tablicą przyrządów, poziom 2)
| Numer | Opis |
| 1 | Poziom wentylatora chłodzącego 2 (silniki 2,0 i 2,3 i DOHC) |
| Elektrycznie sterowane lusterka (silnik 2.8 i CD-V6) | |
| 2 | Poziom wentylatora chłodzącego 1 (silniki 2,0 i 2,3 i DOHC) |
| Lusterka sterowane elektrycznie (silnik 2.8 I CD-V6) | |
| 3 | Przekaźnik falownika (silniki 2,0 i 2,3 i DOHC) |
| Radiotelefon (silniki 2.8 i CD-V6 i turbodiesel) | |
| Katalizator (silnik 2.8 i CD-V6) | |
| 4 | Ogrzewanie postojowe, klimatyzacja |
| Brzęczyk ostrzegawczy pasa (silnik 2.8 i CD-V6) | |
| 5 | Wentylator chłodzący silnik (silniki 2.8 i CD-V6 i turbodoładowane silniki Diesla) |
| 6 | Automatyczna skrzynia |
| 7 | Ogrzewanie postojowe, stopień wentylatora chłodzącego 2 |
| 8 | Spryskiwacz reflektorów |
| 9 | Światła do jazdy dziennej (Skandynawia) |
| 10 | Klakson |
| 11 | Pełne odcięcie przepustnicy |
| 12 | Klimatyzacja |
| 13 | Dioda blokująca (silniki 2,8 i CD-V6 oraz turbodiesel) |
| 14 | System unieruchomienia silnika |
| 15 | Włącz recyrkulację powietrza (klimatyzacja i ogrzewanie postojowe) |
| 16 | Elektrycznie sterowane tylne okna wentylacyjne |
| 17 | Ogrzewanie postojowe |
| 18 | System chłodzenia |
| Radiotelefon (silnik 2.8 i CD-V6) | |
| 19 | Dioda blokująca |
| Przekaźnik oleju napędowego (silnik wysokoprężny z turbodoładowaniem) |
Centralna skrzynka bezpieczników (pod tablicą przyrządów, poziom 3)
| Numer | Ampery [A] | Opis |
| * | 50 | Podgrzewana przednia szyba |
| * | 30 | Elektrycznie sterowane szyby, elektrycznie sterowane tylne szyby uchylne |
| * | 80 | Świece żarowe (silnik wysokoprężny) |
| * | 50 | Świece żarowe (silnik wysokoprężny) |
| * | 30 | Poziom wentylatora chłodzącego 2 |
| * | 40 | Wentylator chłodzący |
| * | 40 | Wentylator chłodzący |
| Przekaźnik | ||
| 20 | Ogrzewanie postojowe | |
| 21 | Silnik wycieraczek | |
| 22 | Wtórny wtrysk powietrza | |
| Przekaźnik świec żarowych – stopień 2 (silnik turbodiesel) | ||
| 23 | Podgrzewana przednia szyba | |
| 24 | Pompa paliwa (silniki benzynowe) | |
| Przekaźnik świec żarowych (silnik wysokoprężny z turbodoładowaniem) | ||
| 25 | Klimatyzacja (silniki 2,0 i 2,3 i DOHC) | |
| Przekaźnik świec żarowych – stopień 1 (silnik wysokoprężny z turbodoładowaniem) | ||
| Wentylator chłodzący (silnik 2.8 i CD-V6) | ||
| 26 | Przekaźnik mocy rozrusznika | |
| * Umiejscowienie maxifuses zależy od modelu. | ||
