Ford F-250, F-350, F-450, F-550 (2023) – schematy bezpieczników i przekaźników

Rocznik 2023

Zaktualizowano 24.06.2023

Ford F-250, F-350, F-450, F-550 (2023) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350, F-450, F-550 z lat: 2023.

Ford F-250, F-350, F-450 i F-550 (2023) to najnowsza generacja potężnych samochodów ciężarowych od Forda. Oto kilka informacji na temat tych modeli:

Design i wygląd: F-250, F-350, F-450 i F-550 (2023) mają nowoczesny i imponujący wygląd. Ich sylwetka jest masywna i solidna, a jednocześnie wprowadzono wiele nowych detali stylistycznych, które nadają im agresywny charakter. Zastosowano nowoczesne reflektory LED, dużą atrapę chłodnicy i dynamiczne linie, które podkreślają ich siłę i wytrzymałość.
Moc i wydajność: Te modele oferują różne opcje silnikowe, które zapewniają im imponującą moc i moment obrotowy. Dostępne są zarówno silniki benzynowe, jak i wysokoprężne, które zapewniają doskonałe osiągi i wydajność. Dzięki temu F-250, F-350, F-450 i F-550 (2023) są w stanie poradzić sobie z trudnymi zadaniami, obsługiwać duże obciążenia i holować przyczepy.
Nośność i zdolności holowania: F-250, F-350, F-450 i F-550 (2023) mają solidną konstrukcję i wytrzymałą ramę, co sprawia, że są idealne do pracy w trudnych warunkach i przewożenia ciężkich ładunków. Mają imponującą nośność i znakomite zdolności holowania, pozwalając na przewóz dużych przyczep, maszyn lub innych pojazdów.
Komfort i technologia: Pomimo swojej ciężkiej charakterystyki, F-250, F-350, F-450 i F-550 (2023) oferują również pewne elementy komfortu i zaawansowanej technologii. Wnętrze zostało zaprojektowane tak, aby zapewnić przestronność i wygodę, a jednocześnie zastosowano wysokiej jakości materiały i wykończenia. Dodatkowo, dostępne są zaawansowane systemy multimedialne, systemy nawigacji, systemy bezpieczeństwa i wiele innych, które podnoszą poziom wygody i ułatwiają codzienne użytkowanie.
Bezpieczeństwo: Ford poświęca dużą uwagę bezpieczeństwu, dlatego F-250, F-350, F-450 i F-550 (2023) są wyposażone w zaawansowane systemy bezpieczeństwa. Mogą one zawierać takie funkcje jak systemy asystencji kierowcy, systemy monitorowania martwego pola, systemy utrzymywania pasa ruchu, systemy kamer 360 stopni i wiele innych. Dzięki temu podróżowanie tymi samochodami staje się bezpieczne zarówno dla kierowcy, jak i pasażerów.

Ford F-250, F-350, F-450 i F-550 (2023) to wszechstronne i wydajne samochody ciężarowe, które mogą sprostać różnorodnym potrzebom zarówno w pracy, jak i w codziennym użytkowaniu. Zapewniają one imponującą moc, nośność i wytrzymałość, jednocześnie oferując komfort, zaawansowaną technologię i bezpieczeństwo.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników w komorze silnika znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

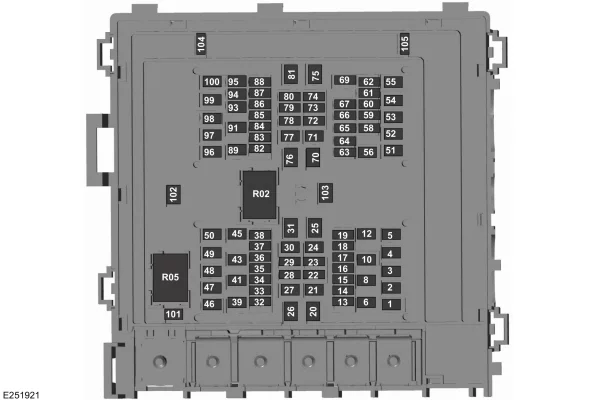

Ford F-250, F-350, F-450, F-550 (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20 A	Klakson.
2	50 A	Silnik dmuchawy.
3	—	Nieużywany.
4	30 A	Przekaźnik rozrusznika.
5	—	Nieużywany.
6	20 A	Przekaźnik Upfitter 4 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
8	—	Nieużywany.
10	—	Nieużywany.
12	20 A	Punkt mocy 4.
13	10 A	Czujnik odchylenia (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
14	10 A	Radar skierowany do przodu (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
15	—	Nieużywany.
16	—	Nieużywany.
17	10 A	Zasilanie modułu sterowania zespołem napędowym run/start.
18	10 A	Układ zapobiegający blokowaniu się hamulców uruchom/rozpocznij posuw.
19	—	Nieużywany.
20	30 A	Siła wycieraczek.
21	—	Nieużywany.
22	10 A	Moduł wycieraczek (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
23	—	Nieużywany.
24	40 A	Moduł sterujący nadwozia – włącz zasilanie w zasilaniu 2.
25	50 A	Moduł sterujący nadwozia – uruchom zasilanie w kanale 1.
26	—	Nieużywany.
27	20 A	Łącznik ramy producenta nadwozia.
28	—	Nieużywany.
29	10 A	Zasilanie B+ 12 V (pojazd na specjalne zamówienie).
30	30 A	Elektrycznie sterowany fotel kierowcy (wycięty). Nieużywany (zapasowy) (rozebrane podwozie).
31	—	Nieużywany.
32	20 A	Moc pojazdu 1.
33	20 A	Moc pojazdu 2.
34	10 A	Moc pojazdu 3.
35	20 A	Moc pojazdu 4.
36	—	Nieużywany.
37	—	Nieużywany.
38	10 A	Przekaźnik spryskiwacza (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
39	—	Nieużywany.
41	30 A	Złącze sterujące hamulca przyczepy.
43	30 A	Złącze tablicy rozdzielczej (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
45	—	Nieużywany.
46	10 A	Sprzęgło klimatyzacji.
47	40 A	Przekaźnik upfitter 1 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
48	—	Nieużywany.
49	30 A	Moduł elektroniki pompy.
50	15A	Wtryskiwacze paliwa.
51	20 A	Punkt mocy 1.
52	50 A	Zasilanie przez cały czas (PAAT) Przygotowanie złącza Aux AC na złączu pojazdu na słupku B (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
53	30 A	Światła postojowe do holowania przyczepy.
54	40 A	Zasilanie R/S na złączu tablicy rozdzielczej.
55	20 A	Przekaźnik Upfitter 3 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
56	20 A	Power point 2 prep złącze słupka B.
58	5 A	Inteligentna ładowarka USB.
59	10 A	Światła postojowe 1 (pojazd na specjalne zamówienie).
60	—	Nieużywany.
61	—	Nieużywany.
62	—	Nieużywany.
63	—	Nieużywany.
64	—	Nieużywany.
65	—	Nieużywany.
66	—	Nieużywany.
67	—	Nieużywany.
69	—	Nieużywany.
70	40 A	falownik.
71	30 A	Zawory układu przeciwblokującego.
72	10 A	Włącznik i wyłącznik hamulca.
73	—	Nieużywany.
74	—	Nieużywany.
75	—	Nieużywany.
76	60 A	Pompa układu przeciwblokującego.
77	30 A	Zasilanie modułu jakości napięcia – moduł sterujący nadwozia.
78	10 A	Światła stopu holowania przyczepy.
79	—	Nieużywany.
80	10 A	Światła cofania przyczepy holowniczej.
81	—	Nieużywany.
82	5 A	Przełącznik Upfitter (fabryczna lokalizacja zasilania zapłonu).
83	5 A	Przełącznik Upfitter (opcjonalne miejsce do zasilania przez cały czas).
84	—	Nieużywany.
85	—	Nieużywany.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
89	—	Nieużywany.
91	40 A	Cały czas gorące (HAAT) /B+PWR na łączniku słupka B (przekrój). Zasilanie z akumulatora na złączu tablicy rozdzielczej (rozebrana obudowa).
93	10 A	Światła postojowe 3 (pojazd na specjalne zamówienie).
94	10 A	Światła postojowe 2 (pojazd na specjalne zamówienie).
95	20 A	Przekaźnik świateł stopu.
96	—	Nieużywany.
97	50 A	Zasilanie akumulatora do złączy silnika, słupka B i tablicy rozdzielczej pojazdu.
98	30 A	Ładowanie akumulatora holowania przyczepy.
99	40 A	Przekaźnik Upfitter 2 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
100	—	Nieużywany.
101	—	Nieużywany.
102	—	Nieużywany.
103	—	Nieużywany.
104	—	Nieużywany.
105	15A	Moc prawego i lewego światła stopu holowania przyczepy oraz przekaźnika kierunkowskazów.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po lewej stronie pedału hamulca i jest zamontowany na lewym dolnym panelu maski. Zdejmij pokrywę panelu bezpieczników, aby uzyskać dostęp do bezpieczników.

Aby wyjąć bezpiecznik, użyj narzędzia do wyciągania bezpieczników znajdującego się po wewnętrznej stronie pokrywy panelu bezpieczników.

Ford F-250, F-350, F-450, F-550 (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Przełącznik blokady lewych przednich i prawych przednich drzwi (przekrój). Falownik (przekrój). Złącze (rozebrana obudowa).
3	7,5 A	Przełącznik zasilania lusterek (przekrój).
3	—	Nieużywany (rozebrana obudowa).
4	20 A	Nie używany (zapas).
5	20 A	Nie używany (zapas).
6	10 A	Nie używany (zapas).
7	10 A	Nie używany (zapas).
8	5 A	Nie używany (zapas).
9	5 A	Nie używany (zapas).
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Inteligentne złącze łącza danych.
13	7,5 A	Grupa. Moduł sterujący kolumny kierownicy.
14	15A	Nie używany (zapas).
15	15A	Nie używany (zapas).
16	—	Nieużywany.
17	7,5 A	Nieużywany.
18	7,5 A	Zasilanie R/S dla przedniego siłownika mieszania/przełącznika trybu klimatyzacji (przekrój). Zasilanie R/S do rozebrania złącza obudowy (rozebrana obudowa).
19	5 A	Moduł radiowy i jednostka sterująca telematyki. Jednostka sterująca telematyki.
20	5 A	Stacyjka.
21	5 A	Nieużywany.
22	5 A	Złącze słupka B producenta nadwozia (wycięte).
22	5 A	Nieużywany (rozebrana obudowa).
23	30 A	Nie używany (zapas).
24	30 A	Nie używany (zapas).
25	20 A	Nie używany (zapas).
26	30 A	Nie używany (zapas).
27	30 A	Nie używany (zapas).
28	30 A	Nie używany (zapas).
29	15A	Moduł interfejsu Upfitter (przekrój).
29	—	Nieużywany (rozebrana obudowa).
30	5 A	Nie używany (zapas).
31	10 A	Inteligentne złącze łącza danych.
32	20 A	Radio (przekrój).
33	—	Nieużywany.
34	30 A	Nie używany (zapas).
35	5 A	Przełącznik holowania.
36	15A	Lusterko wsteczne (przekrój). Odjazd z pasa kamery (przekrój).
36	—	Nieużywany (rozebrana obudowa).
37	20 A	Nie używany (zapas).
38	30 A	Przełączniki i silniki szyb elektrycznych (przekrój).
38	—	Nieużywany (rozebrana obudowa).

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
