Ford F-250, F-350, F-450, F-550 (2020-2022) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350, F-450, F-550 z lat: 2020, 2021, 2022.

Ford F-250, F-350, F-450 i F-550 (2020-2022) to kolejna generacja tych potężnych samochodów ciężarowych od Forda. Oto kilka informacji na temat tych modeli:

  1. Design i wygląd: F-250, F-350, F-450 i F-550 (2020-2022) prezentują nowoczesny i imponujący wygląd. Mają muskularną sylwetkę, wyraźne linie i charakterystyczne detalami, które podkreślają ich siłę i obecność na drodze. Zawierają unikalne cechy stylistyczne, takie jak agresywna atrapa chłodnicy, nowoczesne reflektory LED i dynamiczne kształty, które dodają im atrakcyjności.
  2. Silniki i osiągi: F-250, F-350, F-450 i F-550 (2020-2022) oferują różne opcje silnikowe, które zapewniają imponujące osiągi i wydajność. Można znaleźć zarówno silniki benzynowe, jak i wysokoprężne, które dostarczają dużą moc i moment obrotowy. To sprawia, że są w stanie obsługiwać ciężkie obciążenia i zapewniać znakomite zdolności holowania.
  3. Wytrzymałość i zdolności terenowe: Te modele zostały zaprojektowane z myślą o wytrzymałości i zdolnościach do poruszania się w trudnym terenie. Posiadają solidne ramy i zawieszenia, które umożliwiają pokonywanie nierówności i terenów off-road. Dodatkowo, opcjonalne systemy napędu na cztery koła sprawiają, że F-250, F-350, F-450 i F-550 (2020-2022) są gotowe na wyzwania terenowe.
  4. Komfort i technologia: Pomimo swojej ciężkiej konstrukcji, F-250, F-350, F-450 i F-550 (2020-2022) oferują również wysoki poziom komfortu i zaawansowane technologie. Wnętrza są przestronne i dobrze wyposażone, oferując wygodne fotele, nowoczesne systemy multimedialne, nawigację, klimatyzację, a także wiele innych funkcji, które podnoszą komfort i wygodę podczas podróży.
  5. Bezpieczeństwo i technologie wspomagające: Ford kładzie duży nacisk na bezpieczeństwo, dlatego F-250, F-350, F-450 i F-550 (2020-2022) są wyposażone w zaawansowane systemy bezpieczeństwa i technologie wspomagające. Mogą one zawierać m.in. systemy monitorowania martwego pola, asystenta utrzymania pasa ruchu, adaptacyjny tempomat, systemy automatycznego hamowania, kamery cofania i wiele innych, które zapewniają większą ochronę i pewność podczas jazdy.
  6. Różne warianty i konfiguracje: Ford F-250, F-350, F-450 i F-550 (2020-2022) są dostępne w różnych wariantach i konfiguracjach, umożliwiając dopasowanie pojazdu do indywidualnych potrzeb. Można wybrać różne rozmiary kabiny, długości skrzyni ładunkowej i konfiguracje napędu, aby stworzyć idealny samochód dostosowany do konkretnego zastosowania.

W skrócie, Ford F-250, F-350, F-450 i F-550 (2020-2022) to niezawodne, potężne i wszechstronne samochody ciężarowe, które oferują imponujące osiągi, wytrzymałość, zdolności terenowe oraz zaawansowane technologie i komfort. Są idealnym wyborem dla osób potrzebujących niezawodnego i wydajnego pojazdu do pracy lub codziennej jazdy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

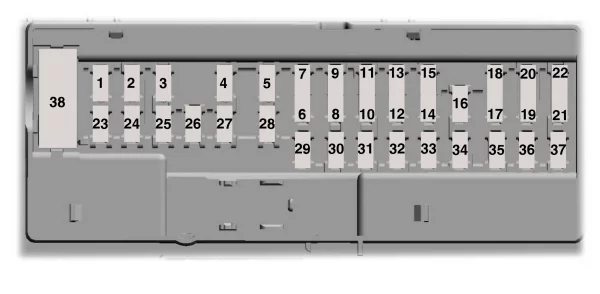

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym. Aby zdjąć panel ozdobny, pociągnij go do siebie i odchyl na bok. Aby go ponownie zainstalować, dopasuj wypustki do rowków na panelu, a następnie dociśnij go.

Ford F-250, F-350, F-450, F-550 (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 — Nieużywany.
2 10 A Przełącznik pakietu drzwi kierowcy.
Przełącznik elektrycznie przesuwanej tylnej szyby.
3 7,5 A Przełącznik pamięci siedzenia.
Moc silnika lędźwiowego.
Moduł ładowania bezprzewodowego.
4 20 A Nieużywany (zapasowy).
5 — Nieużywany.
6 10 A Teleskopowy włącznik lusterek elektrycznych.
Przełącznik szyb przednich.
7 10 A Wyłącznik hamulca.
8 5 A Wbudowany modem.
9 5 A Połączony moduł czujnika.
10 — Nieużywany.
11 — Nieużywany.
12 7,5 A Wbudowany moduł diagnostyczny.
Inteligentne złącze łącza danych.
Moduł klimatyzacji.
13 7,5 A Moduł sterujący kolumny kierownicy.
Klaster instrumentów.
14 15 A Nieużywany (zapasowy).
15 15 A SYNCH.
Wyświetlacz.
16 — Nieużywany.
17 7,5 A Aktywny przedni moduł kierowniczy.
Moduł pomocy w parkowaniu.
18 7,5 A Przełącznik trybów jazdy do wyboru.
Wybierz przełącznik zmiany biegów.
19 5 A Wyświetlacz przezierny.
20 5 A Stacyjka.
Elektromagnes blokady klucza.
21 5 A Wyświetlacz przezierny.
Czujnik temperatury i wilgotności w pojeździe.
22 5 A Przełączniki upfitter.
23 30 A Moduł przednich drzwi kierowcy.
24 30 A Szyberdach.
25 20 A Nieużywany (zapasowy).
26 30 A Moduł drzwi przednich pasażera.
27 30 A Nieużywany (zapasowy).
28 30 A Wzmacniacz.
29 15 A Regulowany przełącznik pedałów.
30 5 A Wyjście włączania-wyłączania hamulca do sterownika hamulca przyczepy i obwodów dostępu klienta.
31 10 A Zdalny dostęp bezkluczykowy.
32 20 A Radio.
33 — Nieużywany.
34 30 A Przekaźnik uruchamiania/rozruchu.
35 5 A Nieużywany (zapasowy).
36 15 A Moduł kamery.
System utrzymania pasa ruchu.
Samościemniające się lusterko wewnętrzne.
Tylne podgrzewane siedzenia.
37 20 A Podgrzewana kierownica.
38 30 A Elektryczne szyby (wyłącznik).

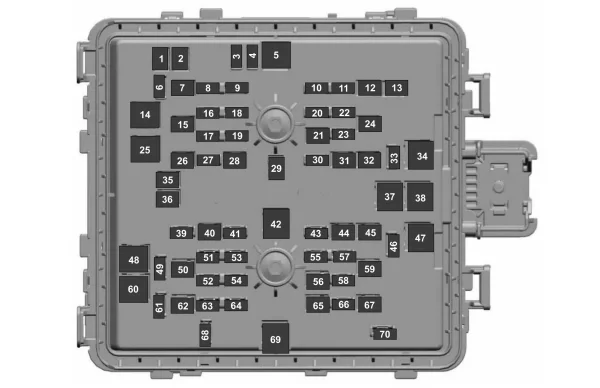

Skrzynka bezpieczników w komorze silnika

Ford F-250, F-350, F-450, F-550 (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 A Punkt mocy 4.
2 20 A Punkt mocy 3.
3 10 A Moduł oświetlenia punktowego.
4 10 A Elektrozawór podciśnienia napędu na cztery koła.
5 40 A Aktywny układ kierowniczy z przodu.
6 10 A Pług śnieżny.
7 30 A Ładowanie akumulatora holowniczego przyczepy.
8 10 A Moduł układu przeciwblokującego.
9 10 A Elektroniczny moduł wspomagania kierownicy.
10 30 A Lampy do holowania przyczepy.
11 20 A Klakson.
12 30 A Nakładka momentu obrotowego.
13 30 A Elektrycznie przesuwana tylna szyba.
14 40 A Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 1.
15 30 A Moc fotela pasażera .
16 10 A Moduł sterujący układu napędowego.
Moduł kontroli transmisji.
17 10 A System informacji o martwym polu.
18 10 A Moduł napędu na cztery koła.
19 5 A Adaptacyjny tempomat.
20 15 A Podgrzewane lustra.
21 40 A Ogrzewana tylna szyba.
22 10 A Wbudowany moduł diagnostyczny.
Inteligentne złącze łącza danych.
23 15 A Moduł kontroli transmisji.
24 30 A Fotel kierowcy .
25 25 A Moduł jakości napięcia.
26 30 A Ładowanie akumulatora holowniczego przyczepy.
27 20 A Tylne podgrzewane siedzenia.
28 25 A Świeca żarowa (diesel).
28 — Nie używany (gaz).
29 40 A Silnik wspomagania kierownicy ze wspomaganiem elektrycznym.
30 10 A 2020: Podgrzewany park wycieraczek.
31 20 A Punkt mocy 5.
32 25 A Moduł napędu na cztery koła.
33 10 A Linia czujnika alternatora 2.
34 50 A Elektryczny wentylator chłodzący (gaz).
Dodatkowa nagrzewnica powietrza (diesel).
35 20 A Punkt mocy 2.
36 20 A Punkt mocy 1.
37 60 A Pompa układu przeciwblokującego.
38 60 A Falownik.
39 25 A Moduł napędu na cztery koła.
40 30 A Elektromagnes rozrusznika.
41 10 A Elektromagnes zwalniający klapę bagażnika.
42 40 A Silnik dmuchawy.
43 10 A Lampy cofania do holowania przyczepy.
44 40 A Moduł oświetlenia holowniczego przyczepy.
45 30 A Zawór układu przeciwblokującego.
46 30 A Moc modułu sprężonego gazu ziemnego.
47 50 A Dodatkowa nagrzewnica powietrza (diesel).
47 — Nie używany (gaz).
48 50 A Dodatkowa nagrzewnica powietrza (diesel).
48 — Nie używany (gaz).
49 — Nieużywany.
50 30 A Podgrzewane i chłodzone siedzenia.
51 20 A Moduł sterujący układu napędowego.
52 15 A Sprężony gaz ziemny (gaz).
Kontrola upustu ciśnienia w szynie paliwowej (diesel).
53 20 A Silnik krokowy recyrkulacji spalin (gaz).
Uniwersalne czujniki tlenu w spalinach (gaz).
Obejście chłodnicy recyrkulacji spalin (diesel).
Sterownik silnika pompy mocznika (diesel).
Czujniki tlenu.
54 20 A Zasilanie przekaźnika sprzęgła klimatyzacji.
Sprzęgło wentylatora.
55 5 A Czujnik deszczu.
56 30 A Wycieraczki.
57 10 A Moduł interfejsu Upfitter.
58 10 A Linia czujnika alternatora.
59 30 A Mocne deski do biegania.
60 40 A Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 2.
61 10 A Teleskopowe silniki lusterek.
62 40 A Sterowanie hamulcem przyczepy.
Dostęp do hamulca elektronicznego na rynku wtórnym.
63 15 A Fotele wielokonturowe.
64 20 A Cewka zapłonowa (gaz).
Moduł świec żarowych (diesel).
Moduł tlenku azotu (diesel).
Czujnik poziomu i jakości mocznika (diesel).
65 30 A Pompa paliwowa.
66 10 A Elektromagnes sprzęgła klimatyzacji.
67 40 A Dodatkowy moduł oświetlenia.
68 10 A Moduł sterujący układu napędowego.
69 60 A Zasilanie modułu sterującego nadwozia.
70 30 A Światła stopu i skrętu przyczepy.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
