Ford Edge II (2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Edge II z lat: 2020. Ford Edge drugiej generacji jest samochodem SUV klasy średniej, wprowadzonym na rynek w 2014 roku. Oto kilka uwag na temat tego modelu: Wygląd i styl: Ford Edge II cechuje się nowoczesnym i dynamicznym designem, który przyciąga uwagę. […]

06/23/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Edge II z lat: 2020.

Ford Edge drugiej generacji jest samochodem SUV klasy średniej, wprowadzonym na rynek w 2014 roku. Oto kilka uwag na temat tego modelu:

  1. Wygląd i styl: Ford Edge II cechuje się nowoczesnym i dynamicznym designem, który przyciąga uwagę. Posiada smukłe proporcje, muskularne linie i charakterystyczny grill, który nadaje mu sportowego wyglądu. Z przodu i z tyłu samochód ma agresywnie stylizowane reflektory i lampy, które podkreślają jego atrakcyjny wygląd.
  2. Przestronność i komfort: Ford Edge II oferuje przestronne wnętrze, które zapewnia wygodę zarówno kierowcy, jak i pasażerom. Z tyłu znajduje się wystarczająco dużo miejsca na nogi i głowę, co czyni podróżowanie bardziej komfortowym, zwłaszcza na dłuższych trasach. Dodatkowo, obszerny bagażnik umożliwia przewożenie większych ilości bagażu lub sprzętu.
  3. Zaawansowane technologie: Ford Edge II wyposażony jest w wiele zaawansowanych technologii, które mają na celu poprawę bezpieczeństwa i komfortu jazdy. Na uwagę zasługują systemy wspomagające kierowcę, takie jak system monitorowania martwego pola, asystent pasa ruchu, system utrzymania odległości i adaptacyjny tempomat. Ponadto, samochód może być wyposażony w zaawansowane systemy multimedialne, takie jak duży ekran dotykowy i system audio premium.
  4. Wydajność i moc: Ford Edge II oferuje różne opcje silnikowe, które zapewniają wydajność i moc. Dostępne są silniki benzynowe i diesla o różnych pojemnościach i osiągach. Wersje sportowe mogą mieć jeszcze bardziej dynamiczne osiągi i sportowe zawieszenie, zapewniające bardziej ekscytujące doświadczenia za kierownicą.
  5. Wersje wyposażenia: Ford Edge II dostępny jest w różnych wersjach wyposażenia, co pozwala na dostosowanie samochodu do indywidualnych preferencji. W zależności od wersji, można otrzymać dodatkowe funkcje i ulepszenia, takie jak skórzana tapicerka, podgrzewane fotele, panoramiczny dach czy system nawigacji.

Ford Edge II to samochód, który oferuje połączenie stylowego wyglądu, przestronności, zaawansowanych technologii i solidnej wydajności. Jest to atrakcyjna propozycja dla osób poszukujących komfortowego i wszechstronnego SUV-a, który sprawdzi się zarówno na co dzień, jak i podczas dłuższych podróży.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Puma (2019-2020) - schematy bezpieczników i przekaźników

Skrzynka rozdzielcza zasilania

Skrzynka rozdzielcza zasilania znajduje się w komorze silnika. Jest ona wyposażona w bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.
Po odłączeniu i ponownym podłączeniu akumulatora konieczne jest zresetowanie niektórych funkcji.

Ford Edge II (2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 A1 Silnik wycieraczek 2.
2 Przekaźnik rozrusznika.
3 15 A2 Wycieraczka tylnej szyby;

Czujnik deszczu.

4 Przekaźnik silnika dmuchawy.
5 20 A1 Gniazdo zasilania 3 – tył konsoli.
6 Przekaźnik sterownika świec żarowych.
7 20 A2 Moduł sterowania zespołem napędowym – zasilanie pojazdu 1.
8 20 A2 Moduł sterowania zespołem napędowym – zasilanie pojazdu 2;

Pompa mocznika.

9 Przekaźnik modułu sterowania zespołem napędowym.
10 20 A1 Gniazdo zasilania 1 – z przodu po stronie kierowcy.
11 15 A3 Moduł sterowania zespołem napędowym – zasilanie pojazdu 4;

Moduł świec żarowych.

12 15 A3 Sprężarka układu klimatyzacji;

Cewka przekaźnika sterownika świec żarowych;

Moduł sterowania zespołem napędowym – zasilanie pojazdu 3;

Aktywne przesłony kraty wlotu powietrza;

Przekaźnik pojedynczego wentylatora chłodzenia.

13 10 A3 Nieużywany (zapasowy).
14 10 A3 Nieużywany (zapasowy).
15 Przekaźnik zapłonu/rozruchu.
16 20 A1 Gniazdo zasilania 2 – konsola.
17 20 A1 Gniazdo zasilania 4 – bagażnik.
18 15 A2 Moduł dozujący mocznika.
19 10 A2 Zapłon/rozruch – elektroniczny układ wspomagania kierownicy.
20 10 A2 Zapłon/rozruch – oświetlenie;

Silniczki ustawiania reflektorów.

21 15 A2 Zapłon/rozruch – sterowanie skrzynią biegów;

Moduł dozujący mocznika (włączony akumulator).

22 10 A2 Elektromagnes sprzęgła układu klimatyzacji.
23 15 A2 Zapłon/rozruch;

Moduł stabilizacji napięcia (Start-Stop);

Układ monitorowania martwego pola;

Kamera wsteczna;

Kamera przednia.

24 10 A2 Nieużywany (zapasowy).
25 10 A3 Zapłon/rozruch – układ zapobiegający blokowaniu kół podczas hamowania.
26 10 A3 Zapłon/rozruch – modułu sterowania zespołem napędowym.
27 15 A2 Moduł dozujący mocznika.
28 10 A2 Pompa spryskiwacza tylnej szyby.
29 Nieużywany.
30 Nieużywany.
31 Nieużywany.
32 Przekaźnik wentylatora elektrycznego 1.
33 Przekaźnik sprzęgła układu klimatyzacji.
34 15 A2 Elektryczna blokada kolumny kierowniczej.
35 Nieużywany.
36 Nieużywany.
37 15 A2 Moduł dozujący mocznika.
38 Nieużywany.
39 Przekaźnik wentylatora elektrycznego 3.
40 Przekaźnik spryskiwaczy reflektorów.
41 Przekaźnik sygnału dźwiękowego.
42 Przekaźnik pompy paliwowej.
43 10 A2 Składanie siedzeń w drugim rzędzie.
44 5 A2 Ogrzewanie dyszy spryskiwacza.
45 Nieużywany.
46 10 A3 Czujnik alternatora.
47 10 A3 Przełącznik wł./wył. hamulców.
48 20 A2 Sygnał dźwiękowy.
49 25 A2 Układ wykrywania obecności wody w paliwie (WFS).
50 10 A2 Wentylator skrzynki rozdzielczej.
51 Nieużywany.
52 Nieużywany.
53 Nieużywany.
54 5 A3 Nagrzewnica na paliwo.
55 5 A3 Nieużywany (zapasowy).
86 Nieużywany.
1Bezpiecznik typu M.
2Mikrobezpiecznik 2.
3Mikrobezpiecznik 3.

Skrzynka rozdzielcza zasilania – dół

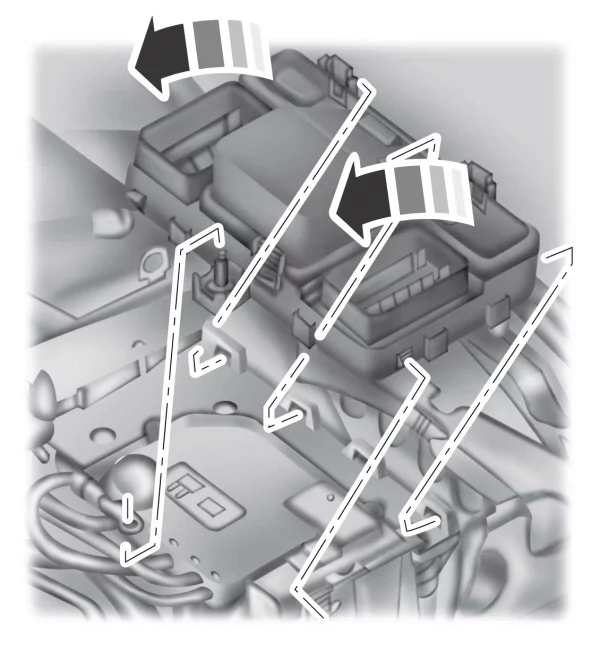

Na dole skrzynki bezpieczników znajdują się bezpieczniki. Aby uzyskać dostęp do dolnej części skrzynki bezpieczników:

Ford Edge II (2020) - schematy bezpieczników i przekaźników

  1. Zwolnij dwa zaczepy po obu stronach skrzynki bezpieczników.
  1. Unieś wewnętrzną stronę skrzynki bezpieczników z uchwytu.
  1. Przesuń skrzynkę bezpieczników w kierunku środka komory silnika.
  1. Obróć zewnętrzną stronę skrzynki bezpieczników, by uzyskać dostęp do dolnej części.

Ford Edge II (2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 20 A4 Spryskiwacz reflektora.
57 20 A4 Nieużywany (zapasowy).
58 30 A4 Zasilanie pompy paliwowej.
59 40 A5 Nieużywany (zapasowy).
60 40 A5 Moduł napędu na wszystkie koła (AWD).
61 40 A4 Odszranianie przedniej szyby (lewa strona).
62 50 A5 Moduł sterujący układami nadwozia 1.
63 25 A4 Nieużywany (zapasowy).
64 30 A4 Dodatkowa nagrzewnica 3.
65 20 A4 Ogrzewane siedzenie przednie.
66 40 A4 Odszranianie przedniej szyby (prawa strona).
67 50 A5 Moduł sterujący układami nadwozia 2.
68 40 A4 Ogrzewanie tylnej szyby.
69 30 A4 Zawory układu zapobiegającego blokowaniu kół podczas hamowania.
70 30 A4 Zasilanie siedzenia pasażera.
71 60 A5 Sterownik świec żarowych.
72 30 A4 Nieużywany (zapasowy).
73 20 A4 Ogrzewane siedzenia tylne.
74 30 A4 Moduł siedzenia kierowcy;

Zasilanie siedzenia kierowcy.

75 30 A4 Dodatkowa nagrzewnica 1.
76 20 A4 Moduł sterujący skrzynią biegów.
77 30 A4 Moduł siedzenia z układem ogrzewania i klimatyzacji.
78 40 A4 Moduł holowania przyczepy.
79 40 A4 Silnik dmuchawy.
80 30 A4 Moduł elektrycznie sterowanych drzwi tyłu nadwozia.
81 40 A4 Przemiennik 220 V.
82 60 A5 Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
83 25 A4 Silnik wycieraczek 1.
84 30 A4 Elektromagnes rozrusznika.
85 20 A4 Nagrzewnica zasilana paliwem.
87 Nieużywany.
4Bezpiecznik typu M.
5Bezpiecznik typu J.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą z lewej strony kolumny kierowniczej.
Wskazówka:   Aby ułatwić dostęp do skrzynki bezpieczników, można wymontować element wykończenia.

Ford Edge II (2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 7,5 A6 Siedzenia z funkcją pamięci;

Podpora lędźwiowa;

Ładowarka bezprzewodowa.

3 20 A6 Odryglowanie drzwi kierowcy;

Podwójne ryglowanie drzwi.

4 5 A6 Nieużywany (zapasowy).
5 20 A6 Wzmacniacz audio.
6 10 A7 Nieużywany (zapasowy).
7 10 A7 Nieużywany (zapasowy).
8 10 A7 Nieużywany (zapasowy).
9 10 A7 Nieużywany (zapasowy).
10 5 A7 Moduł elektrycznie sterowanych drzwi tyłu nadwozia;

Wbudowany modem;

Moduł drzwi tyłu nadwozia otwieranych/zamykanych bez użycia rąk.

11 5 A7 Zespolony moduł bezpieczeństwa.
12 7,5 A7 Moduł sterowania ogrzewaniem, wentylacją i klimatyzacją;

Moduł zmiany biegów.

13 7,5 A7 Zestaw wskaźników;

Moduł sterujący kolumną kierowniczą;

Moduł (bramka) inteligentnego złącza diagnostycznego.

14 10 A7 Nieużywany (zapasowy).
15 10 A7 Zasilanie złącza diagnostycznego.
16 15 A6 Blokada otwierania drzwi przez dzieci.
17 5 A7 Syrena alarmu zasilana przez baterię.
18 5 A7 Zapłon;

Przycisk Start/Stop.

19 7,5 A7 Nieużywany (zapasowy).
20 7,5 A7 Moduł sterujący reflektorami.
21 5 A7 Czujnik wilgotności i temperatury w pojeździe.
22 5 A7 Nieużywany (zapasowy).
23 10 A6 Opóźnienie wyłączenia akcesoriów (logika przemiennika, logika okna dachowego, przełącznik szyby po stronie kierowcy).
24 20 A6 Centralne ryglowanie/odryglowanie.
25 30 A6 Drzwi kierowcy (szyba, lusterko).
26 30 A6 Drzwi pasażera z przodu (szyba, lusterko).
27 30 A6 Okno dachowe.
28 20 A6 Wzmacniacz.
29 30 A6 Tylne lewe drzwi (szyba).
30 30 A6 Tylne prawe drzwi (szyba).
31 15 A6 Nieużywany (zapasowy).
32 10 A6 Wyświetlacz;

Sterowanie głosem (SYNC);

Odbiornik częstotliwości radiowych.

33 20 A6 Radio.
34 30 A6 Zapłon/rozruch – magistrala (bezpieczniki 19, 20, 21, 22, 35, 36, 37, wyłącznik instalacyjny).
35 5 A6 Moduł sterujący uzupełniającym systemem bezpieczeństwa.
36 15 A6 Lusterko wsteczne z funkcją automatycznego przyciemniania;

Moduł ogrzewanego siedzenia tylnego.

37 20 A6 Moduł ogrzewanej kierownicy;

Adaptacyjny układ kierowniczy przednich kół.

38 Nieużywany.
6Mikrobezpiecznik 2.
7Mikrobezpiecznik 3.
