W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda E-Series (E150, E250, E350, E450, E550) z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008. Ford E-Series, znana również jako Ford Econoline, to seria dużych samochodów dostawczych i vanów produkowanych przez Forda. Wersja z lat 1998-2008 reprezentuje […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda E-Series (E150, E250, E350, E450, E550) z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Ford E-Series, znana również jako Ford Econoline, to seria dużych samochodów dostawczych i vanów produkowanych przez Forda. Wersja z lat 1998-2008 reprezentuje czwartą generację E-Series, która przeszła pewne zmiany wizualne i technologiczne w porównaniu do poprzedników.
Wygląd zewnętrzny Forda E-Series z tego okresu charakteryzuje się bardziej aerodynamicznym designem w porównaniu do wcześniejszych wersji. Mimo że nadal posiada kanciaste kształty, bardziej opływowe linie nadwozia przyczyniają się do lepszej aerodynamiki i poprawy osiągów.
Wnętrze E-Series oferuje dużą przestrzeń i elastyczność, umożliwiając różne konfiguracje pasażerskie lub przestrzeń ładunkową. Możliwe opcje obejmują wersje 8-, 12- i 15-osobowe, a także modele dostawcze z pustym wnętrzem. Wygodne siedzenia, klimatyzacja, system audio i inne funkcje były dostępne w zależności od wyposażenia i konfiguracji.
Pod względem napędu, Ford E-Series oferował różne silniki benzynowe i wysokoprężne. Silniki benzynowe miały pojemności od 4,2 l do 6,8 l, a silniki wysokoprężne miały pojemność 7,3 l lub 6,0 l. Te mocne jednostki napędowe zapewniały wystarczającą moc do poruszania się z pełnym obciążeniem i miały dobrą trwałość.
Ford E-Series (1998-2008) posiadał również pewne ulepszenia technologiczne, takie jak nowoczesne systemy bezpieczeństwa, wyświetlacze LCD, systemy audio z odtwarzaczami CD i możliwość podłączenia urządzeń zewnętrznych. Dzięki tym funkcjom podróżowanie stało się bardziej komfortowe i przyjemne.
Niezawodność, wytrzymałość i duża pojemność czynią Forda E-Series popularnym wyborem wśród przedsiębiorców i osób potrzebujących przestrzeni do przewozu pasażerów lub ładunków. Może być wykorzystywany w różnych branżach, takich jak transport, turystyka, usługi kurierskie czy przemysł rozrywkowy.
Ford E-Series zyskał także popularność wśród entuzjastów kamperów, którzy wykorzystują ten samochód do budowy mobilnych domów na kółkach. Jego przestronne wnętrze i możliwość dostosowania go do własnych potrzeb sprawiają, że jest idealnym podwoziem do takich konwersji.

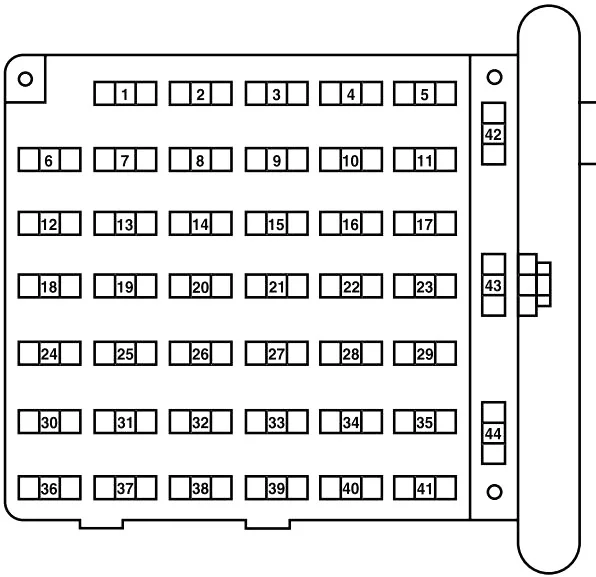

Schemat skrzynki bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników. Aby wyjąć bezpiecznik, użyj narzędzia do ściągania bezpieczników znajdującego się na pokrywie panelu bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | 1997-2003: Moduł 4-kołowego układu przeciwblokującego (4WABS) lub moduł RABS (1997-1999) |
| 5 | 2004-2007: moduł 4WABS | |
| — | 2008: Nieużywany | |
| 2 | 15 | 1997-2003: Dioda/rezystor ostrzegawczy hamulca, zestaw wskaźników, gong ostrzegawczy, przekaźnik 4WABS, wskaźniki ostrzegawcze, przełącznik ostrzegawczy niskiego podciśnienia (tylko Diesel (2001-2003)) |
| 10 | 2004-2008: Zdalny dostęp bezkluczykowy (RKE), anulowanie O/D, przełącznik ostrzegawczy niskiego podciśnienia (tylko Diesel (2004)), moduł IVD (2006-2008), moduł 4WABS (2008) | |
| 3 | 15 | 1997-2003: Główny włącznik światła, zdalny dostęp bezkluczykowy (RKE), radio, podświetlenie przyrządów (2001-2003), odtwarzacz kaset wideo (VCP) i ekrany wideo (2001-2003), konsola górna (2002-2003) |
| 2004-2007: komputer pokładowy, radio, oświetlenie instrumentów (2004), odtwarzacz kaset wideo (VCP) i ekrany wideo (2004), konsola podsufitowa | ||
| 2008: Opóźniona podwieszana konsola akcesoriów, Audio | ||
| 4 | 15 | 1997-2003: Elektrozamki ze zdalnym dostępem bezkluczykowym (RKE), oświetlenie wejścia, gong ostrzegawczy, zmodyfikowany pojazd, lusterka zasilania (1997-2000), włącznik światła głównego, lampy sufitowe, radio (KAP (1997)), klaster (KAP ( 1997)) |
| 2004-2008: Zmodyfikowany pojazd (2004), lampy sufitowe | ||
| 5 | 20 | 1997-2003: Moduł zdalnego dostępu bezkluczykowego, przełączniki blokady zasilania, blokada pamięci, blokady zasilania ze zdalnym dostępem bezkluczykowym |
| 30 | 2004-2007: Przełączniki blokady zasilania, blokady zasilania bez zdalnego dostępu bezkluczykowego | |
| 30 | 2008: Elektryczne zamki do drzwi bez BSM | |
| 6 | 10 | Blokada zmiany biegów hamulca (1997-2007), Kontrola prędkości (1997-2004), Moduł świateł do jazdy dziennej, Pomoc przy parkowaniu wstecznym (RPA (2007-2008)) |
| 7 | 10 | Przełącznik wielofunkcyjny, kierunkowskazy |
| 8 | 30 | 1997-2006: Kondensatory radiowe, cewka zapłonowa, dioda przekaźnika PCM/przekaźnik mocy PCM, podgrzewacz paliwa (Diesel (1997-2003)), przekaźnik świec żarowych (Diesel (1997-2003)), pomocniczy PCM (APCM) ( olej napędowy (2004) |
| 15 | 2007-2008: Kondensatory radiowe, cewka zapłonowa, dioda przekaźnika PCM (2007)/przekaźnik mocy PCM | |
| 9 | 30 | 1997-2004: Moduł sterujący wycieraczek, silnik wycieraczek szyby przedniej |
| 5 | 2005-2008: Moduł sterujący wycieraczek | |
| 10 | 20 | 1997-2000: Główny wyłącznik światła, (lampy zewnętrzne), wyłącznik wielofunkcyjny (flash-to-pass) |
| 2001-2008: Główny włącznik światła, Lampy postojowe, Lampa licencyjna (lampy zewnętrzne), Przełącznik wielofunkcyjny (flash-to-pass), BSM (2007-2008) | ||
| 11 | 15 | Przełącznik ciśnienia hamulca (1998-2003), przełącznik wielofunkcyjny (zagrożenia), RABS (1998-2000), przełącznik świateł hamowania, lampy hamulcowe, przekaźnik IVD (2007-2008) |
| 12 | 15 | Czujnik zasięgu (TR) (1997-2003), lampy zapasowe, przekaźnik akumulatora pomocniczego, przekaźnik holowania przyczepy (2004-2005) |
| 13 | 15 | Siłownik drzwi mieszanych, tryb klimatyzacji, przełącznik wyboru funkcji (1998-2007) |
| 14 | 5 | Klaster instrumentów |
| 15 | 5 | Przekaźnik ładowania akumulatora przyczepy, klaster (2004-2008), BSM (2007-2008), moduł świateł do jazdy dziennej (DRL) (2004) |
| 16 | 30 | Fotele elektryczne |
| 17 | — | 1997-2003: Nieużywany |
| 5 | 2004-2008: Lusterka mocy | |
| 18 | — | Nieużywany |
| 19 | 10 | 1997-2003: Monitor diagnostyczny poduszek powietrznych |
| — | 2004-2008: Nieużywany | |
| 20 | 5 | 1997-2003: Przełącznik anulowania nadbiegu |
| 10 | 2004-2008: Ograniczenia | |
| 21 | 30 | 1997-2003: Elektryczne szyby |
| — | 2004-2008: Nieużywany | |
| 22 | — | 1997: Nieużywany |
| 15 | 1998-2008: Radio zasilania pamięci (1998-2007), Sterownik tylnych siedzeń (2003-2004), Ekran wideo (2003), Radio E-Traveler (2001-2002), Konsola E-Traveler (2001-2002), Akcesoria Przekaźnik opóźniający (2004-2008), Przekaźnik oszczędzania baterii (2004-2007), Zestaw wskaźników (2004-2008), Przekaźnik lampki grzecznościowej (2004-2008), Audio (2008) | |
| 23 | 20 | 1997-2003: Zapalniczka do cygar, złącze łącza danych (DLC) |
| 20 | 2004-2008: Zamki elektryczne ze zdalnym dostępem bezkluczykowym (RKE) lub drzwiami przesuwnymi | |
| 24 | 5 | 1997-1999: Podświetlany moduł wejściowy |
| — | 2000-2008: Nieużywane | |
| 25 | 10 | Reflektor lewy (światła mijania) |
| 26 | — | 1997-2000: Nieużywany |
| 20 | 2001: Tylny punkt zasilania | |
| — | 2002-2003: Nieużywane | |
| 20 | 2004-2008: Zapalniczka do cygar, Diagnostyka (2004-2007) | |
| 27 | — | 1997: Nieużywany |
| 5 | 1998-2008: Radio/Audio | |
| 28 | 25 | 1997-1999: Wtyczka zasilania |
| 20 | 2000-2003: wtyczka zasilania | |
| — | 2004-2008: Nieużywany | |
| 29 | — | 1997-2003: Nieużywany |
| 20 | 2004: Punkt mocy nr 4 (konsola) | |
| — | 2005-2007: Nieużywany | |
| 10 | 2008: Diagnostyka | |
| 30 | 15 | Światła do jazdy dziennej (DRL (1997-2003)), kierunkowskaz świateł drogowych |
| 31 | 10 | Reflektor prawy (światła mijania), Światła do jazdy dziennej (DRL (1997-2003)) |
| 32 | — | 1997-1999: Nieużywany |
| 5 | 2000-2003: Lusterka mocy | |
| 20 | 2004-2008: Punkt zasilania nr 1 (tablica przyrządów) | |
| 33 | — | 1997-2000: Nieużywany |
| 20 | 2001-2003: Punkt mocy nr 2 | |
| 10 | 2004-2008: Rozpocznij przekaźnik | |
| 34 | 10 | 1997-2003: Czujnik zasięgu skrzyni biegów (TR) |
| 20 | 2004: Punkt zasilania #3 (konsola) | |
| — | 2005: Nieużywany | |
| 30 | 2006: Złącze do zabudowy nr 3 IP | |
| — | 2007-2008: Nieużywany | |
| 35 | — | 1997-1999: Nieużywany |
| 30 | 2000-2003: Moduł zdalnego dostępu bezkluczykowego (RKE) | |
| 30 | 2004: Zmodyfikowany pojazd | |
| — | 2005-2008: Nieużywany | |
| 36 | 5 | Oświetlenie przyrządów (klaster, klimatyzacja, oświetlenie, radio), zespół kolumny kierownicy (1998-2003) |
| 37 | — | 1997-1999: Nieużywany |
| 20 | 2000-2003: Wtyczka zasilania (2001) / Tylny punkt zasilania (2002-2003) | |
| — | 2004-2005: Nieużywane | |
| 5 | 2006: Wyłącznik poduszki powietrznej | |
| — | 2007: Nieużywany | |
| 15 | 2008: Przełącznik zapłonu | |
| 38 | 10 | 1997-2003: Moduł poduszki powietrznej |
| — | 2004-2007: Nieużywany | |
| 10 | 2008: Blokada zmiany biegów hamulca | |
| 39 | — | 1997-1999: Nieużywany |
| 20 | 2000-2003: Punkt mocy nr 1 | |
| 10 | 2004-2008: Elektryczny hamulec holowniczy przyczepy, centralne wysoko montowane światło stopu (CHMSL), światła hamowania | |
| 40 | 30 | 1997-2003: Zmodyfikowany pojazd |
| 20 | 2004-2008: Punkt mocy #2 (miejsce siedzące w drugim rzędzie – strona kierowcy / słupek B nadwozia) | |
| 41 | 30 | Zmodyfikowany pojazd |
| 42 | — | 1997-2004: Nieużywany |
| 20 | 2005-2008: Wyłącznik automatyczny: Elektryczne szyby | |
| 43 | — | 1997: Nieużywany |
| 20 | 1998-2004: Wyłącznik automatyczny: Power Windows | |
| — | 2005-2008: Nieużywany | |
| 44 | — | 1997-2004: Nieużywany |
| 30 | 2005-2008: Wyłącznik automatyczny: Wycieraczka/spryskiwacz |
Moduł przekaźnika tablicy przyrządów (2004-2008)
Moduł przekaźnika tablicy rozdzielczej znajduje się za radiem pośrodku tablicy rozdzielczej.
| Numer | Opis |
|---|---|
| 1 | Lampy wewnętrzne |
| 2 | otwarty |
| 3 | 2004: Lampy obrysowe dachowe |
| 4 | Program oszczędzający baterię |

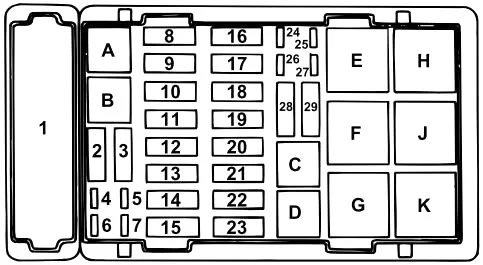

Schemat skrzynki bezpieczników w komorze silnika
Skrzynka rozdzielcza znajduje się w komorze silnika i zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | — | Generator do akumulatora |
| 2 | — | 1997-2003: Nieużywany |
| 20 | 2004-2008: Kierunkowskazy holownicze przyczepy | |
| 3 | — | Nieużywany |
| 4 | 5 | 1997: PCM utrzymuje żywą pamięć |
| 10 | 1998-2003: Moduł sterowania układem napędowym (PCM) Zachowaj pamięć, zestaw wskaźników, woltomierz (2001-2003) | |
| 10 | 2004-2008: PCM utrzymuje się przy życiu, odpowietrznik kanistra (silnik benzynowy (2007-2008)) | |
| 5 | 10 | 1997-2003: Prawy kierunkowskaz przyczepy |
| 20 | 2004-2008: Światła do jazdy holowniczej przyczepy i przekaźniki lamp zapasowych | |
| 6 | 10 | 1997-2003: Lewy kierunkowskaz przyczepy |
| 20 | 2004-2008: Kierunkowskazy holownicze przyczepy | |
| 7 | — | 1997-2001: Nieużywany |
| 20 | 2002-2003: Lampy obrysowe | |
| 10 | 2004-2008: Diesel: alternator | |
| 20 | 2006-2008: Benzyna: CMS, HEGOS, MAF, EGR, przekaźnik sprzęgła klimatyzacji | |
| 8 | 60 | 1997-2003: Bezpieczniki tablicy przyrządów 4, 5, 10, 11, 16, 22, 23, 28, 32, 38 |
| 2004-2008: Bezpieczniki tablicy przyrządów 4, 5, 10, 11, 16, 17, 22, 23, wyłącznik automatyczny 44 | ||
| 9 | 30 | Przekaźnik mocy PCM, bezpiecznik komory silnika 4 |
| 10 | 60 | Przekaźnik akumulatora pomocniczego, Bezpieczniki komory silnika 5 (2004-2008), 14 (1997-2003), 22 |
| 11 | — | 1997: Nieużywany |
| 30 | 1998-2003: Przekaźnik modułu sterownika wtryskiwacza (IDM) | |
| 50 | 2004-2008: Przekaźnik modułu sterownika wtryskiwacza (IDM) | |
| 12 | 60 | 1997-2003: Bezpieczniki komory silnika 25 (2001-2003), 26 (1997-2000), 27 |
| 60 | 2004-2008: Bezpieczniki komory silnika 3, 5, 23 i 26, Bezpieczniki tablicy przyrządów 26 i 32, Przekaźnik rozruchu silnika Diesla / Przekaźnik rozruchu PCM | |
| 13 | 50 | Przekaźnik silnika dmuchawy (silnik dmuchawy) |
| 14 | 30 | 1997-2003: Przekaźnik lamp do jazdy przyczepy, przekaźnik lamp zapasowych przyczepy |
| — | 2004-05: Nieużywane | |
| 20 | 2006-2007: Wtryskiwacze (silniki benzynowe) | |
| 40 | 2008: ABS/IVD | |
| 15 | 40 | 1997-2003: Główny włącznik świateł, światła do jazdy dziennej (DRL (2001-2003)) |
| 30 | 2004-2008: Główny włącznik światła | |
| 16 | 50 | Pomocniczy przekaźnik silnika dmuchawy, zdalny moduł dostępu bezkluczykowego (1997-2000) |
| 17 | 30 | 1997-2003: Przekaźnik pompy paliwa (benzyna), przekaźnik modułu sterownika wtryskiwacza (diesel (1997-2000)) |
| 20 | 2004-2008: Przekaźnik pompy paliwa | |
| 18 | 60 | 1997-2003: Bezpieczniki tablicy przyrządów 26 (2001), 33 (2001-2003), 37 (2002-2003), 39 (2001-2003), 40, 41 |
| 60 | 2004-2008: Bezpieczniki tablicy przyrządów 29, 34, 35, 40 i 41 | |
| 19 | 60 | 1997-2007: 4-kołowy układ przeciwblokujący (4WABS) |
| 40 | 2006-2007: AdvanceTrac z RSC | |
| 40 | 2008: 4-kołowy układ przeciwblokujący (4WABS) i moduł paliwa Flex (FF) (jeśli jest w wyposażeniu) lub AdvanceTrac z RSC | |
| 20 | 20 | 1997-2003: Elektryczny sterownik hamulca |
| 30 | 2004-2008: Elektryczny sterownik hamulca | |
| 21 | 50 | Zmodyfikowana moc pojazdu |
| 22 | 40 | Przekaźnik ładowania akumulatora holowniczego przyczepy |
| 23 | 60 | Wyłącznik zapłonu, panel bezpieczników (2001-2005), opóźnione opóźnienie akcesoriów (2004-2008) |
| 24 | — | 1997-2001: Nieużywany |
| 20 | 2002-2004: Zawory zbiornika gazu ziemnego (tylko NGV) | |
| — | 2005: Nieużywany | |
| 5 | 2006-2008: Podgrzewany PCV (silniki benzynowe 4,6 l i 6,8 l) | |
| 25 | — | 1997: Nieużywany |
| 20 | 1998-2003: Moduł NGV (tylko gaz ziemny) | |
| 2 | 2004-2006: Przełącznik ciśnienia hamulca | |
| — | 2007: Nieużywany | |
| 20 | 2008: PCM — wtryskiwacze paliwa | |
| 26 | 10 | 1997-2000: Generator/regulator napięcia (tylko Diesel) |
| 10 | 2001-2003: Sprzęgło klimatyzacji (tylko 4,2 l) | |
| 10 | 2004-2008: Moduł świateł do jazdy dziennej (DRL), sprzęgło klimatyzacji | |
| 27 | 15 | Klakson, moduł świateł do jazdy dziennej (1997-2003) |
| 28 | Dioda modułu sterującego układu napędowego (PCM) | |
| 29 | Dioda baterii pomocniczej | |
| A | 1997-2001: Nieużywany | |
| 2002-2003: Lampy obrysowe | ||
| 2004-2008: Pompa paliwa | ||
| B | 1997-2000: Nieużywany | |
| 2001-2003: Lampa stopu | ||
| 2004-2008: Klakson | ||
| C | Lampy cofania przyczepy | |
| D | Lampy do jazdy na przyczepie | |
| E | Ładowanie akumulatora przyczepy (1998-2001 – Światła do jazdy przyczepy) | |
| F | 1997: Nieużywany | |
| 1998-2008: IDM (tylko diesel) | ||
| 2001-2003: Sprzęgło klimatyzacji (tylko 4.2L) | ||
| 2006-2008: IVD (tylko benzyna) | ||
| G | PCM | |
| H | Przekaźnik silnika dmuchawy | |
| J | 1997-2003: Klakson | |
| 2004-2008: Opóźnienie akcesoriów | ||
| K | 1997-2003: Pompa paliwa (tylko benzyna) | |
| 1997-2000: IDM (tylko diesel) | ||
| 2004-2008: Start (tylko diesel) | ||
Moduł przekaźnika komory silnika (2004-2008)
Moduł przekaźnika komory silnika znajduje się w jednym z dwóch miejsc. Po stronie kierowcy w komorze silnika nad pompą hamulcową ( silnik benzynowy) lub po stronie pasażera w komorze silnika za skrzynką rozdzielczą (silnik Diesla).
| Numer | Opis |
|---|---|
| 1 | 2005-2008: Lampa zapasowa PCM |
| 2004: Skręt holowniczy przyczepy w lewo | |
| 2 | Sterowanie klimatyzacją |
| 3 | 2005-2008: Skręt holowniczy przyczepy w prawo |
| 2004: lampa zapasowa PCM | |
| 4 | 2005-2008: Skręt holowniczy przyczepy w lewo |
| 2004: Skręt holowniczy przyczepy w prawo |
