Ford Contour (1995-2000) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Contour z lat: 1995, 1996, 1997, 1998, 1999, 2000. Ford Contour to średniej wielkości sedan produkowany przez firmę Ford w latach 1995-2000. Model ten był dostępny głównie na rynku amerykańskim i kanadyjskim. Ford Contour został zaprojektowany jako bardziej zaawansowana i komfortowa alternatywa […]

06/17/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Contour z lat: 1995, 1996, 1997, 1998, 1999, 2000.

Ford Contour to średniej wielkości sedan produkowany przez firmę Ford w latach 1995-2000. Model ten był dostępny głównie na rynku amerykańskim i kanadyjskim. Ford Contour został zaprojektowany jako bardziej zaawansowana i komfortowa alternatywa dla popularnego modelu Ford Taurus.

Stylistyka Forda Contour była nowoczesna i aerodynamiczna, z płynnymi liniami i harmonijnym wyglądem. Samochód oferował przestronne wnętrze, które zapewniało komfortową przestrzeń dla kierowcy i pasażerów. Zastosowano wysokiej jakości materiały i wykończenie, które podnosiły poziom luksusu w tym segmencie.

Ford Contour był oferowany z różnymi silnikami benzynowymi, w tym czterocylindrowymi jednostkami Duratec o pojemności 2.0 i 2.5 litra, oraz V6 Duratec o pojemności 2.5 litra. Moc silników wynosiła od około 125 do 170 koni mechanicznych, co zapewniało dobrą dynamikę jazdy.

W zależności od wersji wyposażeniowej, Ford Contour oferował wiele zaawansowanych funkcji i technologii. Mogły to być m.in. systemy bezpieczeństwa, takie jak poduszki powietrzne i systemy kontroli trakcji, systemy audio i nawigacyjne, klimatyzacja, elektrycznie regulowane fotele i wiele innych.

Pod względem jazdy, Ford Contour oferował dobrą równowagę pomiędzy komfortem a prowadzeniem. Zawieszenie było dobrze dostosowane do absorbowania nierówności dróg, jednocześnie zapewniając pewne i stabilne prowadzenie. Układ kierowniczy był precyzyjny, co przekładało się na łatwość manewrowania w mieście i stabilność na otwartych drogach.

Niestety, pomimo pewnych zalet, Ford Contour nie odniósł takiego sukcesu, jak oczekiwano. Problemy z jakością i niezawodnością niektórych podzespołów oraz rosnąca konkurencja na rynku spowodowały, że produkcję modelu zakończono w 2000 roku.

Mimo to, Ford Contour pozostaje interesującym modelem dla miłośników marki Ford i osób poszukujących niedrogiego i komfortowego sedanu. Dzięki swojej stylistyce, wyposażeniu i przyzwoitym osiągom, Ford Contour zapewniał dobrą wartość w swojej klasie i pozostawił po sobie pewne dziedzictwo w linii modeli Forda.

Zobacz także:  Ford Kuga III (2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników tablicy rozdzielczej

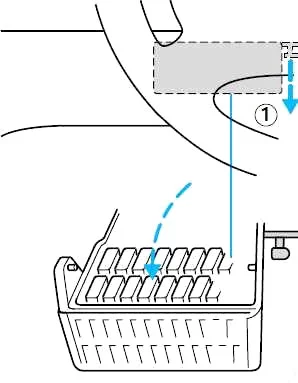

Panel bezpieczników tablicy rozdzielczej znajduje się pod tablicą rozdzielczą po lewej stronie. Aby go otworzyć, sięgnij pod tablicę przyrządów i naciśnij przycisk zwalniający po prawej stronie tablicy bezpieczników.

Ford Contour (1995-2000) - schematy bezpieczników i przekaźników

Ford Contour (1995-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
19 7,5 1995-1997: Podgrzewane lusterka wsteczne
20 10 Silniki wycieraczek (wyłącznik)
21 40 Okna elektryczne
22 7,5 1995-1997: moduł ABS
23 15 Lampy zapasowe
24 15 Światła hamowania
25 20 Zamki
26 7,5 Główne światło
27 15 Zapalniczka
28 30 Fotele elektryczne
29 30 Odszranianie tylnej szyby
30 7,5 System zarządzania silnikiem
31 7,5 Podświetlenie tablicy przyrządów
32 7,5 Radio
33 7,5 Światła postojowe – po stronie kierowcy
34 7,5 Oświetlenie wnętrza/elektryczna regulacja lusterek/zegar
35 7,5 Światła postojowe – strona pasażera
36 10 1995-1998: Poduszka powietrzna
37 30 Silnik dmuchawy nagrzewnicy
38  –
Przekaźnik
R12 Oświetlenie wewnętrzne
R13 Odszranianie tylnej szyby
R14 Silnik dmuchawy nagrzewnicy
R15 Silnik wycieraczek
R16 Zapłon
Dioda
D2 Ochrona przed odwrotnym napięciem

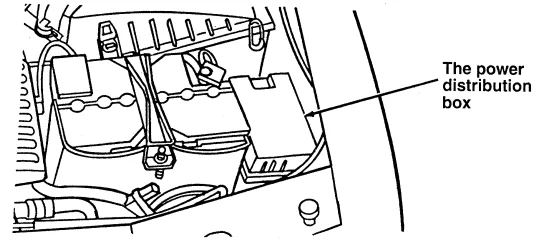

Aby sprawdzić lub wymienić bezpiecznik lub przekaźnik, zdejmij pokrywę skrzynki bezpieczników w komorze silnika, zwalniając zatrzask i podnosząc.

Ford Contour (1995-2000) - schematy bezpieczników i przekaźników

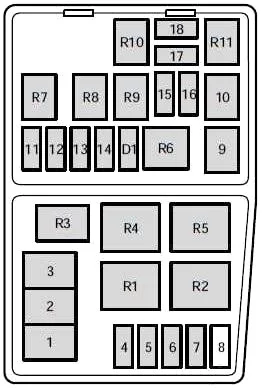

Schemat 1995-1998

Ford Contour (1995-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Główne zasilanie instalacji elektrycznej pojazdu
2 60 Wentylator chłodzący silnik
3 60 Układ hamulcowy ABS, dmuchawa nagrzewnicy
4 20 Zapłon, moduł EEC, światła do jazdy dziennej
5 15 Światło przeciwmgielne
6  –
7 20 1998: system ABS
7 30 1995-1997: system ABS
8 30 1995-1998: Pompa powietrza
9 20 Elektroniczne sterowanie silnikiem (EWG)
10 20 Stacyjka
11 3 Moduł zapłonowy EWG (pamięć)
12 15 System ostrzegawczy klaksonu i świateł awaryjnych
13 20 1998: czujnik HEGO
13 15 1995-1998: czujnik HEGO
14 15 Elektrycznie sterowana pompa paliwowa
15 10 Reflektor świateł mijania – (strona pasażera)
16 10 Reflektor świateł mijania – (po stronie kierowcy)
17 10 Reflektor świateł drogowych – (strona pasażerów)
18 10 Reflektor świateł drogowych – (po stronie kierowcy)
Przekaźnik
R1 Światła dzienne
R2 Przekaźnik wentylatora chłodnicy (wysoka prędkość)
R3 Klimatyzacja
R4 Sprzęgło klimatyzacji
R5 Przekaźnik wentylatora chłodnicy (niska prędkość)
R6 Elektromagnes rozrusznika
R7 Klakson
R8 Pompa paliwowa
R9 Reflektory świateł mijania
R10 Reflektory świateł drogowych
R11 Moduł PCM
Dioda
D1 Ochrona przed odwrotnym napięciem

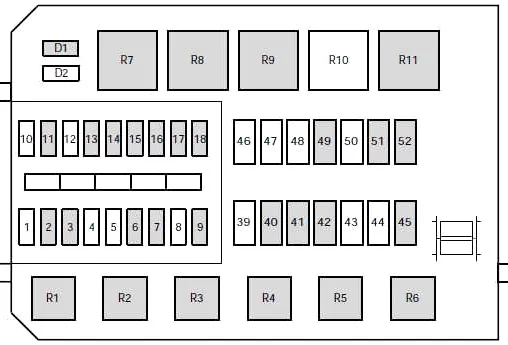

Schemat 1999-2000

Ford Contour (1995-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1  –
2 7,5 Alternator
3 20 Światła przeciwmgielne
4  –
5  –
6 3 Moduł zapłonowy EWG (pamięć)
7 20 System ostrzegawczy klaksonu i świateł awaryjnych
8  –
9 15 Pompa paliwowa
10  –
11 20 Zapłon, elektroniczne sterowanie silnikiem
12  –
13 20 Czujnik HEGO
14 7,5 Moduł ABS
15 7,5 Reflektor świateł mijania (po stronie pasażera)
16 7,5 Reflektor świateł mijania (po stronie kierowcy)
17 7,5 Reflektor świateł drogowych (po stronie pasażera)
18 7,5 Reflektor świateł drogowych (po stronie kierowcy)
39  –
40 20 Zapłon, włącznik światła, centralna skrzynka przyłączeniowa
41 20 Przekaźnik EWG
42 40 Centralna skrzynka przyłączeniowa (bezpiecznik 37 do przekaźnika dmuchawy)
43  –
44  –
45 60 Zapłon
46  –
47  –
48  –
49 60 Chłodzenie silnika
50  –
51 60 ABS
52 60 Centralna skrzynka przyłączeniowa (centralny moduł czasowy, przekaźnik odszraniania tylnej szyby, bezpieczniki 24, 25, 27, 28, 34)
Przekaźnik
R1 Pompa paliwowa
R2 Moduł EWG
R3 Klimatyzacja
R4 Światła mijania
R5 Światła drogowe
R6 Klakson
R7 Elektromagnes rozrusznika
R8 Wentylator chłodzący silnik (wysoka prędkość)
R9 Wentylator chłodzący silnik
R10  –
R11 Światła dzienne
Dioda
D1 Ochrona przed odwrotnym napięciem
D2  –
Zobacz także:  Ford Mustang VII (2023) - schematy bezpieczników i przekaźników

Przekaźniki poza skrzynkami bezpieczników

Numer Opis Lokalizacja
R18 Przełącznik „One touch” (okno kierowcy) Drzwi kierowcy
R20  –
R21  –
R22 Światła przeciwmgielne Osłona drutu na tablicy rozdzielczej
R23 Kierunkowskazy Kolumna kierownicy
R24 Alarm napadowy – strona kierowcy Wspornik modułu zamka drzwi
R25 Alarm napadowy – prawa strona Wspornik modułu zamka drzwi
R26  –
R32 Sterowanie grzałką Hego W pobliżu modułu PCM
