W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dacii Logan I z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Dacia Logan I to samochód osobowy klasy kompaktowej produkowany przez rumuńską markę Dacia w latach 2004-2012. Model ten zbudowany został na płycie podłogowej B0, którą dzielił z Renault Clio III i Nissanem Micrą. Dacia Logan I wyróżniała się prostą i funkcjonalną stylistyką, a także przestronnym wnętrzem i dużą pojemnością bagażnika.

Pod maską Dacii Logana I kryły się benzynowe i dieslowskie silniki o pojemnościach od 1,2 do 1,6 litra i mocy od 75 do 105 KM. W zależności od wersji, do wyboru były także skrzynie manualne lub automatyczne.

Dacia Logan I cieszyła się dużą popularnością na rynku europejskim, przede wszystkim ze względu na niską cenę i atrakcyjny stosunek jakości do ceny. W 2007 roku model ten przeszedł facelifting, w ramach którego zmieniono wygląd przedniej i tylnej części nadwozia oraz unowocześniono wyposażenie wnętrza.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Znany również jako Nissan Aprio.

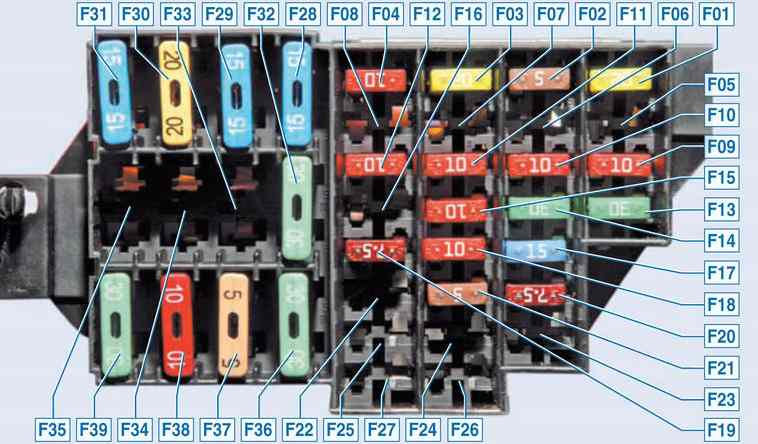

Przedział pasażerski

Główna skrzynka bezpieczników znajduje się na lewym końcu deski rozdzielczej pod plastikową osłoną.

Na odwrocie znajduje się aktualne oznaczenie.

Zobacz także:  Dacia Dokker (2012-2020) - schematy bezpieczników i przekaźników

Dacia Logan I (2005-2013) - schematy bezpieczników i przekaźników

Opis

F01 20A – wycieraczka, uzwojenie przekaźnika ogrzewania tylnej szyby

F02 5A – deska rozdzielcza, cewki przekaźnika K5 pompy paliwa i cewki zapłonowej, układ sterowania silnikiem ze stacyjki (ECU)

F0З 20А – światła hamowania, cofania, spryskiwaczy szyby

F04 10A – centralka poduszek powietrznych, kierunkowskazy, złącze diagnostyczne, immobilizer

F05 – F08 – Zapasowe

F09 10A – światła mijania w lewym reflektorze, światła mijania na panelu, pompa spryskiwacza reflektorów

F10 10A – światła mijania w prawym reflektorze

F11 10A – lewy reflektor, światła drogowe, światła drogowe na tablicy rozdzielczej

F12 10A – prawy reflektor, światła drogowe

F13 30A – tylne elektryczne  podnośniki szyb .

F14 30A – przednie elektryczne  podnośniki szyb .

F15 10A – ABS

F16 15A – Podgrzewane fotele przednie

F17 15A – Sygnał dźwiękowy

F18 10A – Żarówki lewe boczne; lampy boczne dla lewego tylnego światła; lampy do oświetlenia tablicy rejestracyjnej; podświetlenie zestawu wskaźników i elementów sterujących na tablicy rozdzielczej, konsoli i wykładzinie tunelu podłogowego; brzęczyk jednostki przełączającej

F19 7,5A – Żarówki boczne prawego reflektora; lampy boczne dla prawego tylnego światła; lampki w schowku na rękawiczki

F20 7,5A – Lampy i lampka ostrzegawcza do włączania tylnego światła przeciwmgielnego

F21 5A – Podgrzewane lusterka boczne

F22 – rezerwa

F23 – rezerwa, alarm

F24 – rezerwa

F25 – rezerwa

F26 – rezerwa

F27 – rezerwa

F28 15A – Lampy do oświetlenia wnętrza i bagażnika; stałe zasilanie jednostki głównej odtwarzania dźwięku,

F29 15A – Zasilanie ogólne (wyłącznik alarmu; włącznik kierunkowskazów; przerywane działanie wycieraczek; sterowanie centralnym zamkiem; złącze diagnostyczne układu sterowania silnikiem)

Zobacz także:  Dacia Sandero II (2011-2020) - schematy bezpieczników i przekaźników

F30 20A – Zamek drzwi i bagażnika, dzwonek centralny

F31 15A – Cewka przekaźnika świateł przeciwmgłowych K8

F32 30A – Ogrzewanie tylnej szyby

F33 – rezerwa

F34 – rezerwa

F35 – rezerwa

F36 30A – Klimatyzacja, nagrzewnica

F37 5A – Lusterka elektryczne

F38 10A – Zapalniczka; zasilanie jednostki głównej odtwarzania dźwięku z wyłącznika zapłonu;

F39 30A – Cewka przekaźnika wentylatora nagrzewnicy K1; panel sterowania klimatyzacją



Komora silnika

W komorze silnika możliwe są dwie różne opcje rozmieszczenia elementów. W obu główne skrzynki znajdują się po lewej stronie, obok akumulatora.

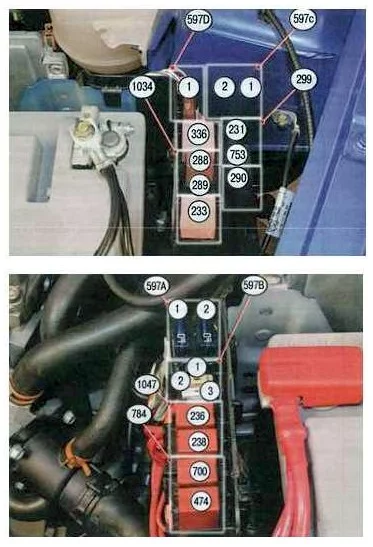

Typ 1

Dacia Logan I (2005-2013) - schematy bezpieczników i przekaźników

Opis

597A – F1 60A Alarm antywłamaniowy, wyłącznik światła zewnętrznego, przekaźnik światła do jazdy dziennej (blok 1034)
597A – F2 60A Wyłącznik oświetlenia otoczenia, skrzynka bezpieczników w przedziale pasażerskim
597В – F1 30A Zasilanie płytki przekaźnikowej
597В – F2 25A Obwód zasilania przekaźnika układu wtryskowego
597В – F3 5A Obwód zasilania przekaźnika układu wtryskowego, komputer wtrysku
597C-F1 50A ABS ECU
597C – F2 25A ABS ECU
597D – F1 40A Szybki przekaźnik wentylatora elektrycznego (przekaźnik 236), tablica przekaźników
299 – 231 20A światła przeciwmgielne
299 – 753 20A Pompa spryskiwacza reflektorów
784 – 474 20A Przekaźnik do włączania sprężarki klimatyzacji
784 – 700 20A Przekaźnik niskiej prędkości obrotowej wentylatora elektrycznego
1034 – 288 20A Przekaźnik światła do jazdy dziennej
1034 – 289 20A Przekaźnik światła do jazdy dziennej
1034 – 290 20A Przekaźnik światła do jazdy dziennej
1047 – 236 20A przekaźnik pompy paliwa
1047 – 238 Przekaźnik blokujący wtrysk 20A
233 40A Przekaźnik wentylatora nagrzewnicy
236 Przekaźnik 40A dla szybkiego wentylatora elektrycznego
Zobacz także:  Dacia Duster II (2017-2023) - schematy bezpieczników i przekaźników

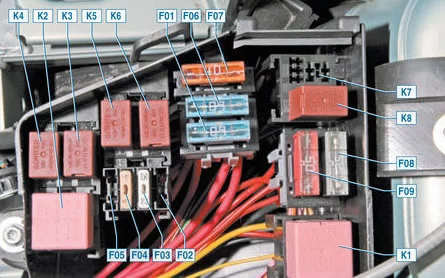

Typ 2

Dacia Logan I (2005-2013) - schematy bezpieczników i przekaźników

Opis

F01 Obwody 60A: zasilanie stacyjki i wszystkich odbiorników zasilanych z zamka; włącznik światła zewnętrznego
F02 30A Obwód zasilający przekaźnika K3 wentylatora chłodzącego (w samochodzie bez klimatyzacji)
F03 25A Obwody zasilania: przekaźnik K5 pompy paliwa i cewki zapłonowej; główny przekaźnik systemu zarządzania silnikiem K6
F04 Obwód 5A: stałe zasilanie ECU systemu zarządzania silnikiem; uzwojenie przekaźnika głównego K6 układu sterowania silnikiem
F05 15A rezerwa
F06 60A Obwód zasilania skrzynki bezpieczników w przedziale pasażerskim
F07 40A Obwody zasilające: przekaźnik klimatyzatora K4; przekaźnik K3 wolnoobrotowy wentylator chłodzący (w samochodzie z klimatyzacją); przekaźnik K2 szybkoobrotowy wentylator chłodzący (w samochodzie z klimatyzacją)
F08

F09

ECU obwodu ABS 25/50A
  • K1 – przekaźnik wentylatora pieca, silnik wentylatora nagrzewnicy. Zobacz informacje o F36.
  • K2 – szybki przekaźnik wentylatora chłodzącego (do samochodów z klimatyzacją), silnik wentylatora chłodnicy.
  • KZ – przekaźnik wentylatora chłodnicy wolnoobrotowej (dla samochodów z klimatyzacją) lub przekaźnik wentylatora chłodnicy (dla samochodów bez klimatyzacji), silnik wentylatora chłodnicy (dla samochodów z klimatyzacją – poprzez rezystor).
  • K4 – przekaźnik klimatyzacji, sprzęgło elektromagnetyczne sprężarki. Zobacz informacje o F36.
  • K5 – przekaźnik pompy paliwa i cewka zapłonowa.
  • K6 – przekaźnik główny układu sterowania silnikiem, czujnik stężenia tlenu, czujnik prędkości, wtryskiwacze paliwa, zawór upustowy adsorbera e/m, cewki przekaźnika K2, KZ, K4.
  • K7 – przekaźnik pompy spryskiwaczy reflektorów.
  • K8 – przekaźnik świateł przeciwmgłowych. Zobacz informacje o F31.
