W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dacii Duster II z lat: 2017, 2018, 2019, 2020, 2021, 2022, 2023.

Dacia Duster II to druga generacja popularnego SUV-a rumuńskiej marki Dacia, która zadebiutowała na rynku europejskim w 2017 roku. Samochód został zaprojektowany od podstaw i zbudowany na platformie CMF firmy Renault-Nissan.

Duster II jest większy i bardziej przestronny niż poprzednik, a także oferuje nowocześniejsze wykończenie i bardziej zaawansowane technologicznie wyposażenie. W zależności od wersji wyposażenia, Duster II może być wyposażony m.in. w system multimedialny z ekranem dotykowym, kamerę cofania, klimatyzację automatyczną, tempomat, system monitorowania martwego pola czy system awaryjnego hamowania.

Pod maską Duster II kryją się różne silniki benzynowe i diesla, w zależności od rynku i wymagań emisji spalin. W Europie samochód oferowany jest m.in. z silnikami benzynowymi o pojemności 1,0 lub 1,3 litra oraz silnikami diesla o pojemności 1,5 litra. Moc silników waha się od 90 do 150 KM, a napęd może być przedni lub na cztery koła.

Duster II jest dostępny w różnych wersjach nadwoziowych, w tym jako 5-drzwiowy SUV oraz 5-drzwiowe kombi (Duster Oroch). Samochód cieszy się popularnością wśród klientów szukających przestronnego, funkcjonalnego i niedrogiego SUV-a o dobrej jakości wykonania i przystępnej cenie.

Zobacz także:  Dacia Logan II (2014-2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Odpiąć osłonę A używając wycięcia 1.

Dacia Duster II (2017-2023) - schematy bezpieczników i przekaźników

(obecność niektórych bezpieczników ZALEŻY OD POZIOMU WYPOSAŻENIA POJAZDU)

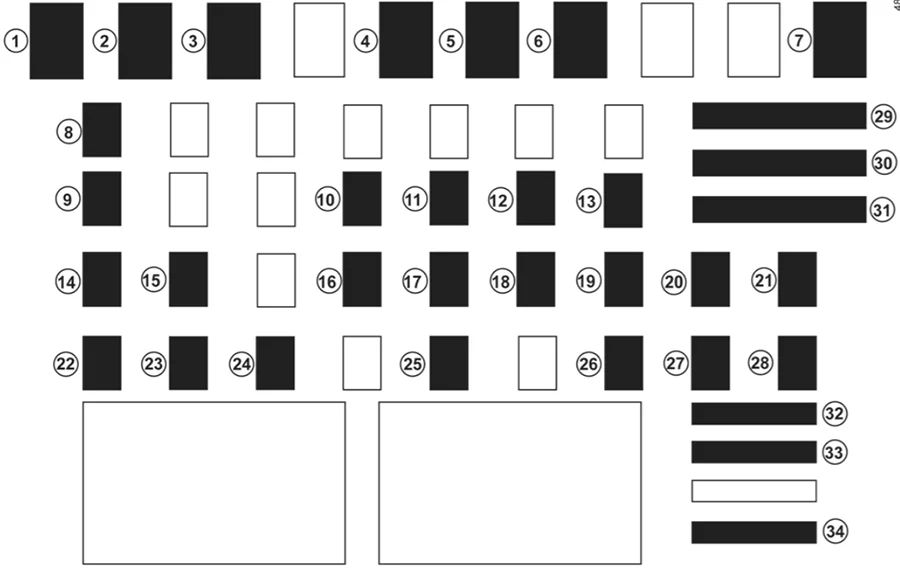

Wersja 1

Dacia Duster II (2017-2023) - schematy bezpieczników i przekaźników

Numer Opis
1 Alarm obwodowy
2 Elektryczne szyby jednym dotknięciem
3 Nieużywany
4 Tylne gniazdo akcesoriów
5 automatyczna skrzynia biegów
6 Sterownik zarządzania energią, kalkulator dostępu bez użycia rąk
7 Sterownik zarządzania energią
8 Elektryczne szyby przednie
9 Tylne elektryczne szyby
10 Automatyczny zamek drzwi
11 ABS, komputer wtrysku, system immobilizera
12 Wewnętrzne oświetlenie sufitowe, oświetlenie bagażnika, oświetlenie schowka na rękawiczki
13 Czujnik światła, blokada tylnej szyby (bezpieczeństwo dzieci)
14 Pompka spryskiwacza przedniej i tylnej szyby
15 Radio, tylne gniazdo akcesoriów
16 Światła stopu
17 Tablica przyrządów, komputer wtrysku i komputer zarządzania energią
18 poduszka powietrzna
19 automatyczna skrzynia biegów
20 Wspomaganie kierownicy
21 Podgrzewana szyba tylna, alarm niezapiętych pasów bezpieczeństwa, wspomaganie parkowania, tempomat/ogranicznik prędkości
22 Czasowy schowek / bagażnik / przednie i tylne oświetlenie sufitowe
23 Sterownik zarządzania energią
24 światła ostrzegawcze
25 Sterownik dostępu bez użycia rąk
26 Reflektory
27 tablica przyrządów
28 Multimedia, panel sterowania klimatyzacją, wentylacja przedziału pasażerskiego
29 Startujący silnik
30 Reflektory
31 kontrola klimatu
32 gniazdo akcesoriów
33 Multimedia
34 Elektryczne sterowanie lusterkiem
Zobacz także:  Dacia Sandero I (2008-2012) - schematy bezpieczników i przekaźników

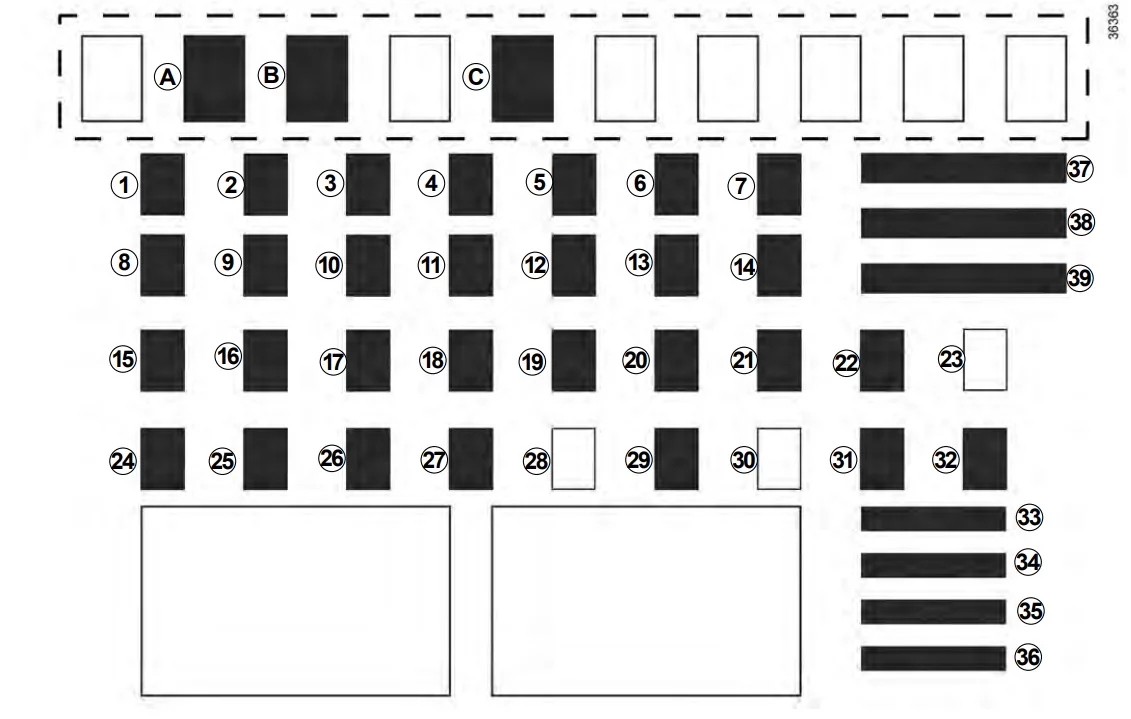

Wersja 2

Dacia Duster II (2017-2023) - schematy bezpieczników i przekaźników

Numer Opis
1 Elektryczna szyba przednia
2 Lewe światło drogowe
3 Prawe światło drogowe
4 Lewe światło mijania
5 Prawe światło mijania
6 Światła pozycyjne z lewej strony
7 Światła pozycyjne z prawej strony
8 Elektryczne szyby tylne
9 Tylne światła przeciwmgielne
10 Klakson
11 Automatyczne blokowanie drzwi
12 ABS-ESC, przełącznik hamulca
13 Oświetlenie dodatkowe, oświetlenie bagażnika
14 ESC
15 Bieg wsteczny, wycieraczka szyby przedniej
16 Tempomat/Ogranicznik prędkości, lusterko wsteczne, ostrzeżenie o niezapiętym pasie bezpieczeństwa, kontrola odległości parkowania, multimedia, klimatyzacja
17 Światła dzienne
18 Światła stopu
19 Wtrysk, tablica przyrządów, jednostka przedziału pasażerskiego
20 Poduszka powietrzna
21 Napęd na 4 koła (4WD), LPG
22 Wspomaganie układu kierowniczego
23
24 ECU przedziału pasażerskiego
25 ECU przedziału pasażerskiego
26 Światła kierunkowskazów
27 Sterowanie kolumną kierownicy
28 Sterowanie kolumną kierownicy
29
30
31 Tablica przyrządów
32 Radio, panel sterowania klimatyzacją w kabinie pasażerskiej
33 Zapalniczka
34 Gniazdo diagnostyczne i radiowe
35 Odszranianie lusterka wstecznego
36 Elektryczne lusterka boczne
37 ECU przedziału pasażerskiego, rozrusznik
38 Wycieraczka przedniej szyby
39 Wentylacja przedziału pasażerskiego
A Podnośnik szyby bocznej kierowcy
B Napęd na 4 koła (4WD).
C Tylne gniazdo akcesoriów
Zobacz także:  Dacia Dokker (2012-2020) - schematy bezpieczników i przekaźników

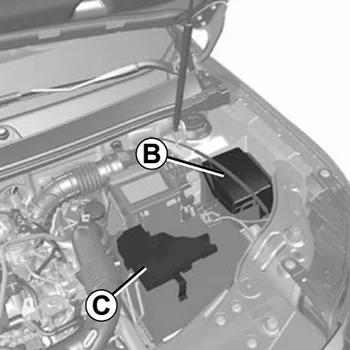

Komora silnika

Dacia Duster II (2017-2023) - schematy bezpieczników i przekaźników

Niektóre funkcje są zabezpieczone bezpiecznikami znajdującymi się w komorze silnika (jednostki  B i  C). Jednak ze względu na ich słabą dostępność zalecamy wymianę bezpieczników przez przedstawiciela marki.

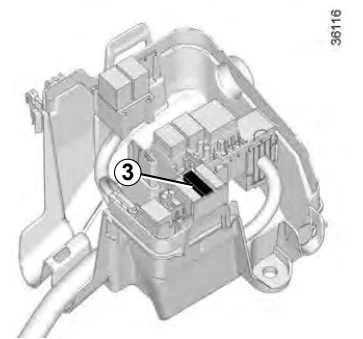

Cechy szczególne wersji LPG

Specjalny bezpiecznik odcinający obwód LPG 3 znajduje się w skrzynce B.

Dacia Duster II (2017-2023) - schematy bezpieczników i przekaźników
