Dacia Duster I (2009-2021) – schematy bezpieczników i przekaźników
Rocznik 2009-2021
Zaktualizowano 13.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dacia Duster I z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Dacia Duster I to model samochodu terenowego klasy SUV produkowany przez rumuńską markę Dacia od 2010 do 2017 roku. Samochód został zaprezentowany po raz pierwszy podczas targów motoryzacyjnych we Frankfurcie w 2009 roku. Duster I został oparty na platformie Renault B0, którą wykorzystano do budowy m.in. Renault Clio III i IV, Renault Captur czy Nissan Juke.
Duster I był oferowany z napędem na przednie koła lub na obie osie (4×4). W zależności od rynku oferowane były różne wersje silnikowe, w tym benzynowe i diesla o pojemności od 1,5 do 2,0 litrów oraz mocy od 85 do 135 KM. Samochód oferowany był z manualną lub automatyczną skrzynią biegów.
Duster I zyskał pozytywne recenzje za swoją niezawodność i trwałość, a także za przestronność kabiny i pojemność bagażnika w stosunku do ceny. Jednocześnie krytycy zwracali uwagę na niedoskonałości w zakresie wykończenia wnętrza i jakości materiałów, a także na brak nowoczesnych funkcji i systemów bezpieczeństwa.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

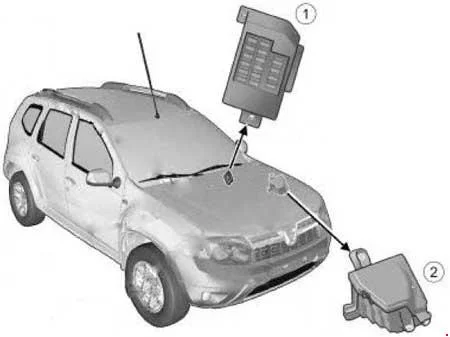

Lokalizacja skrzynek z bezpiecznikami i przekaźnikami:
- Po lewej stronie na końcu deski rozdzielczej.
- W komorze silnika, tuż za akumulatorem.
Typ 1

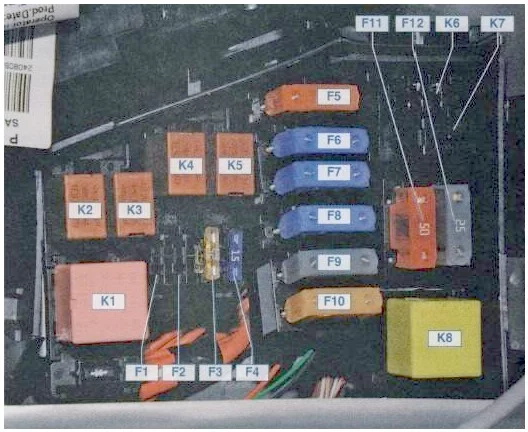

Komora silnika
Opis
| F1 | Nieużywany |
| F2 | Nieużywany |
| F3 (25) | Łańcuchy: pompa paliwowa i cewki zapłonowe; główny przekaźnik systemu zarządzania silnikiem K5 |
| F4 (15) | Obwód elektromagnetycznego sprzęgła sprężarki klimatyzacji |
| F5 (40) | Obwody zasilania: przekaźnik niskiej prędkości wentylatora chłodzącego |
| F6 (60) | Łańcuchy zabezpieczone bezpiecznikami F9, F10, F28, F29, F30, F31, F32, F36 bloku montażowego 1 w przedziale pasażerskim |
| F7 (60) | Łańcuchy zabezpieczone bezpiecznikami F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 bloku montażowego w przedziale pasażerskim |
| F8 (60) | Łańcuchy zabezpieczone bezpiecznikami F1, F2, F3, F4, F5, F11, F12 bloku montażowego w przedziale pasażerskim |
| F9 (25) | Obwody pod napięciem w pozycji S i A kluczyka zapłonu |
| F10 (80) | Obwody zasilania przekaźnika do włączania nagrzewnicy elektrycznej kabiny pasażerskiej |
| F11 (50) i F12 (25) | Łańcuchy jednostki sterującej ABS |
Oznaczenie przekaźnika
- K1 – Przekaźnik szybkiego wentylatora chłodzącego
- K2 – Przekaźnik klimatyzatora
- KZ – Przekaźnik niskiej prędkości wentylatora układu chłodzenia
- K4 – Przekaźnik pompy paliwa i cewek zapłonowych
- K5 – Główny przekaźnik układu sterowania silnikiem
- K6 – Nie używany
- K7 – Przekaźnik świateł przeciwmgielnych. Jeśli nie, oznacza to, że poprawka PTF nie jest zainstalowana.
- K8 – Przekaźnik wentylatora nagrzewnicy

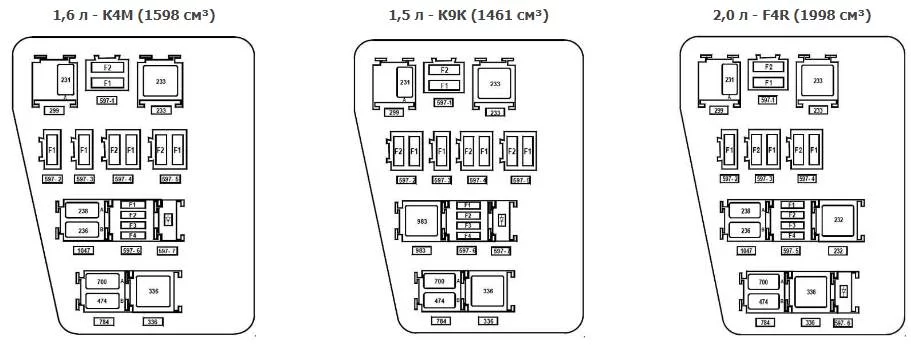

Inne wersje tego bloku

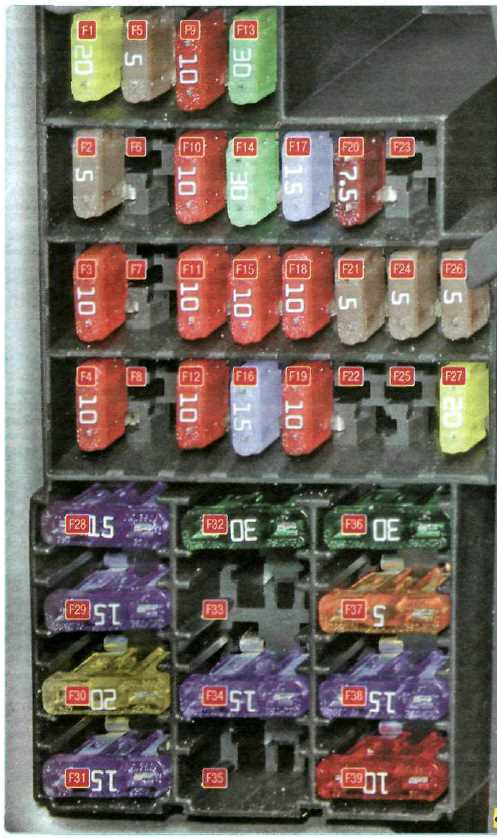

Przedział pasażerski
Znajduje się na końcu deski rozdzielczej po stronie kierowcy za osłoną.
Opis
| F1 (20) | Łańcuchy: wycieraczka przedniej szyby; przekaźnik uzwojenia podgrzewanej szklanej tylnej klapy |
| F2 (5) | Łańcuchy: zasilanie zestawu wskaźników; uzwojenia przekaźnika K4 pompy paliwowej i cewek zapłonowych; przy zasilaniu ECU układu sterowania silnikiem z wyłącznika zapłonu; |
| F3 (10) | Obwody świateł hamowania |
| F4 (10) | Łańcuchy: kierunkowskazy; złącze diagnostyczne systemu zarządzania silnikiem (pin 1); cewki immobilizera; jednostka przełączająca |
| F5 (5) | Obwód sterowania sprzęgłem elektromagnetycznym tylnego biegu |
| F6 | rezerwa |
| F7 | rezerwa |
| F8 | rezerwa |
| F9 (10) | Obwód światła mijania lewego zespołu reflektora |
| F10 (10) | Obwód świateł mijania prawego reflektora |
| F11 (10) | Łańcuchy: lampy świateł drogowych lewego reflektora; wskaźnik świateł drogowych w zestawie wskaźników |
| F12 (10) | Obwód lampy świateł drogowych prawego bloku reflektorów |
| F13 (30) | Łańcuchy elektryczne szyb tylnych drzwi |
| F14 (30) | Łańcuchy elektrycznych szyb przednich drzwi |
| F15 (10) | Obwód jednostki sterującej ABS |
| F16 (15) | Obwody ogrzewania fotela kierowcy i pasażera z przodu |
| F17 (15) | Obwody dźwiękowe |
| F18 (10) | Łańcuchy: żarówki boczne lewego reflektora; żarówki boczne lewe tylne światło |
| F19 (10) | Łańcuchy: żarówki boczne prawego reflektora; lampy boczne dla prawego tylnego światła; lampy do oświetlenia tablicy rejestracyjnej; lampy do schowków na rękawiczki; podświetlenie zestawu wskaźników i elementów sterujących na desce rozdzielczej, konsoli i wykładzinie tunelu podłogowego |
| F20 (7,5) | Obwód tylnej lampy przeciwmgielnej |
| F21 (5) | Łańcuchy elementów grzejnych zewnętrznych lusterek wstecznych |
| F22 | rezerwa |
| F23 | rezerwa |
| F24 (5) | Obwód sterowania wspomaganiem kierownicy |
| F26 (5) | Obwód jednostki sterującej poduszki powietrznej |
| F27 (20) | Łańcuchy: czujniki parkowania; żarówki cofania; spryskiwacz szyby przedniej i szyba tylnej klapy |
| F28 (15) | Łańcuchy: lampy plafonu oświetlenia wewnętrznego; lampka bagażnika; oświetlenie jednostki głównej |
| F29 (15) | Łańcuchy: przerywane działanie wycieraczki przedniej szyby; przełącznik kierunkowskazów; przełącznik alarmu; sterowanie centralnym zamkiem; brzęczyk; złącze diagnostyczne układu sterowania silnikiem, |
| F30 (20) | Łańcuchy z centralnym zamkiem |
| F31 (15) | Łańcuch lamp przeciwmgielnych |
| F32 (30) | Obwód zasilający przekaźnika ogrzewania szyby bagażnika |
| F33 | rezerwa |
| F34 (15) | Obwód sprzęgła elektromagnetycznego tylnego biegu |
| F35 | rezerwa |
| F36 (30) | Obwód zasilania przekaźnika K8 wentylatora nagrzewnicy |
| F37 (5) | Łańcuchy napędów elektrycznych zewnętrznych lusterek wstecznych |
| F38 (15) | Zapalniczka do papierosów Renault Duster; zasilanie jednostki głównej odtwarzania dźwięku z wyłącznika zapłonu; |
| F39 (10) | Przekaźnik silnika ogrzewania, klimatyzacji i wentylacji |
Osobno, pod urządzeniem antykradzieżowym, wzdłuż belki deski rozdzielczej, może znajdować się przekaźnik dodatkowej nagrzewnicy przedziału pasażerskiego (1067 – 1068), a pod tablicą rozdzielczą przekaźnik do ogrzewania tylnej szyby (235).
Typ 2

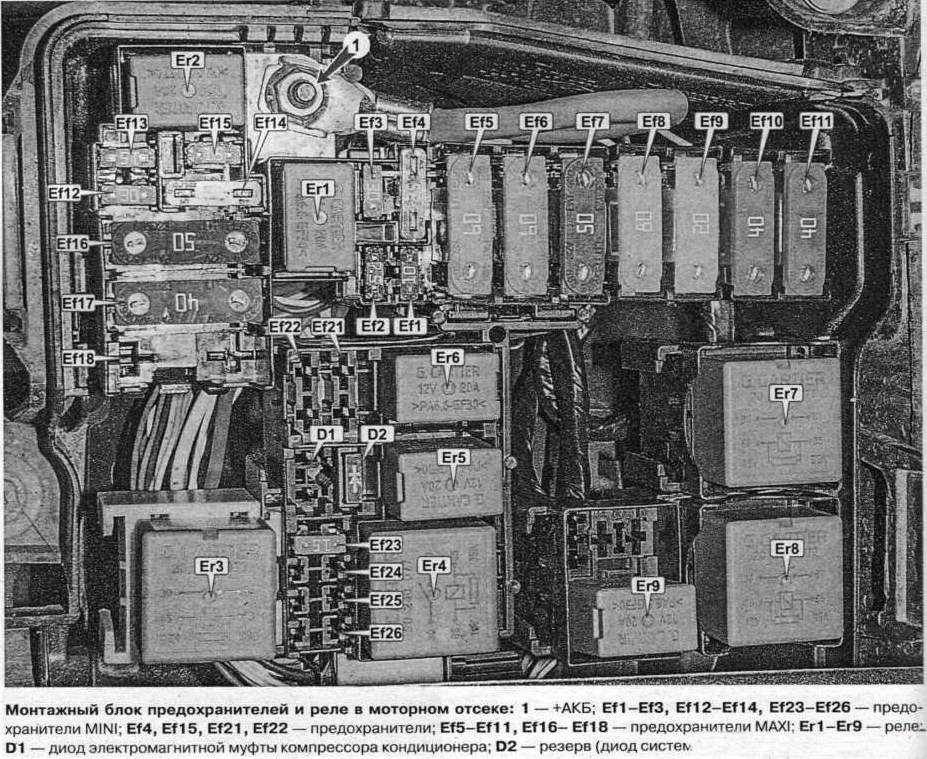

Komora silnika
Opis
| Ef1 | 10A Światła przeciwmgielne |
| Ef2 | 7,5A Elektryczna jednostka sterująca |
| Ef3 | 30A Podgrzewana szyba tylna, podgrzewane lusterka zewnętrzne |
| Ef4 | 25A Jednostka kontroli stabilności |
| Ef5 | 60A Łańcuchy bezpiecznikowe P11, P24-P27, P34, P39, P41 |
| Ef6 | 60A Wyłącznik zapłonu (blokada), obwody bezpiecznikowe P28. P31, P38, P43, P46, P47 |
| Ef7 | Jednostka kontroli stabilności 50A |
| Ef8 | 80A Gniazdo bagażnika |
| Ef9 | Rezerwa 20A |
| Ef10 | 40A Podgrzewana przednia szyba 1 |
| Ef11 | 40A Podgrzewana szyba przednia 2 |
| Ef12 | Rozrusznik 30A |
| Ef13 | 15A rezerwa |
| Ef14 | 25A Elektroniczny system zarządzania silnikiem |
| Ef15 | 15A przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji |
| Ef16 | Wentylator chłodzący elektryczny 50A |
| Ef17 | 40A Jednostka sterująca automatycznej skrzyni biegów |
| Ef18 | 80A Elektryczna pompa wspomagania kierownicy |
| Ef19 | rezerwa |
| Ef20 | rezerwa |
| Ef21 | 15A Czujniki stężenia tlenu, zawór oczyszczania kanistra, czujnik położenia wałka rozrządu, zawór zmiany fazy |
| Ef22 | Elektroniczna jednostka sterująca silnika (ECU), elektryczna jednostka sterująca wentylatora chłodzącego, cewki zapłonowe, wtryskiwacze paliwa, pompa paliwa |
| Ef23 | Pompa paliwowa |

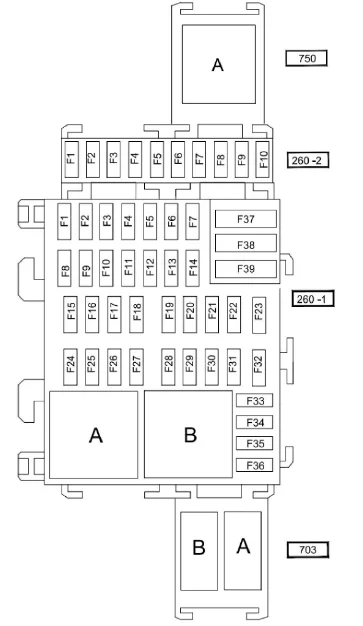

Przedział pasażerski
Pinout bezpieczników dla 260-2
- rezerwa
- 25A – Jednostka sterująca osprzętem elektrycznym, lewy blok reflektorów, prawy blok reflektorów
- 5A – Przekładnia napędu na wszystkie koła (4WD)
- Rezerwa / 15A Dodatkowa jednostka sterująca osprzętem elektrycznym
- 15A Złącze do podłączenia dodatkowego wyposażenia z tyłu ( gniazdo )
- 5A – Jednostka sterująca urządzeniami elektrycznymi
- rezerwa
- 7,5A – brak danych
- rezerwa
- rezerwa
- Przekaźnik A – Blokada tylnej szyby
Pinout 260-1 (płyta główna)
- 30A – Drzwi przednie szyby elektrycznej
- 10A – Światła drogowe lewego reflektora
- 10A – Światła drogowe prawego reflektora
- 10A – Światło mijania lewego reflektora
- 10A – Światło mijania prawego reflektora
- 5A – Tylne światła
- 5A – Przednie światła postojowe
- 30A – Tylne drzwi szyby elektrycznej
- 7,5A – Tylne światło przeciwmgielne
- 15A – Sygnał dźwiękowy
- 20A – Automatyczny zamek drzwi
- 5A – układy ABS – ESC, włącznik świateł hamowania
- 10A – Oświetlenie plafonów, oświetlenie bagażnika, oświetlenie schowka na rękawiczki
- Nieużywany
- 15A – Wycieraczka szyby przedniej
- 15A – System multimedialny
- 7,5A – świetlówki
- 7,5A – Światło stop
- 5A – Układ wtryskowy, tablica przyrządów, centralna elektroniczna jednostka przełączająca w kabinie
- 5A – Poduszka powietrzna
- 7,5A – Przekładnia napędu na wszystkie koła z 4 kołami napędowymi (4WD), bieg wsteczny
- 5A – Wspomaganie kierownicy
- 5A – Regulator/ogranicznik prędkości, przekaźnik tylnej szyby, sygnał niezapięcia pasa bezpieczeństwa, system kontroli odległości postojowej, przekaźnik dodatkowego ogrzewania przedziału pasażerskiego
- 15A – UCH (centralna elektroniczna jednostka sterująca przedziału pasażerskiego)
- 5A – UCH (centralna elektroniczna jednostka sterująca przedziału pasażerskiego)
- 15A – Kierunkowskazy
- 20A – Przełączniki kolumny kierownicy
- 15A – Sygnał dźwiękowy
- 25A – Przełączniki kolumny kierownicy
- Nieużywany
- 5A – Tablica przyrządów
- 7,5А – Odbiornik radiowy, panel sterowania klimatyzacją kabiny, wentylacją wnętrza, złącze tylne do podłączenia osprzętu elektrycznego
- 20A – Zapalniczka
- 15A – Złącze diagnostyczne i złącze do systemu audio
- 5A – Podgrzewane lusterko wsteczne
- 5A – Lusterka zewnętrzne z napędem elektrycznym
- 30A – Centralna elektroniczna jednostka sterująca przedziału pasażerskiego, rozrusznik
- 30A – Wycieraczka szyby przedniej
- 40A – Wentylacja przedziału pasażerskiego
- Przekaźnik A – wentylator klimatyzatora elektrycznego
- Przekaźnik B – podgrzewane lusterka
Przekaźnik 703: B – Rezerwa, A – Dodatkowe gniazdo w bagażniku.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
