Dacia Dokker (2012-2020) – schematy bezpieczników i przekaźników

Rocznik 2012-2020

Zaktualizowano 13.05.2023

Dacia Dokker (2012-2020) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dacii Dokker z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Dacia Dokker to samochód osobowo-dostawczy klasy miejskiej produkowany od 2012 roku. Jest to bliźniacza konstrukcja modelu Lodgy, jednak w przeciwieństwie do niego, Dokker występuje tylko w wersji 5-drzwiowej i jako samochód dostawczy. Dostępne są różne wersje silnikowe, w tym benzynowe i diesle, o pojemności od 1.2 do 1.6 litra oraz mocy od 75 do 115 KM. Dostępne są także wersje z napędem na przednie koła lub na cztery koła. W zależności od wersji, Dokker oferuje różne opcje wyposażenia, w tym m.in. klimatyzację, system audio, systemy bezpieczeństwa i asystentów jazdy. Jego produkcja trwała do 2020 roku, kiedy to został zastąpiony przez model Bigster.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

W rzeczywistości jest to przeprojektowana wersja modelu Lodgy.

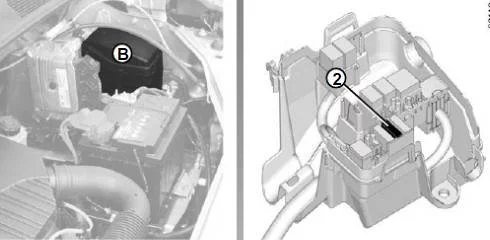

Komora silnika

Lokalizacja

Dacia Dokker (2012-2020) - schematy bezpieczników i przekaźników

Specjalny bezpiecznik do układu wydechowego przed pracą ryvaniya , wskazany 2.

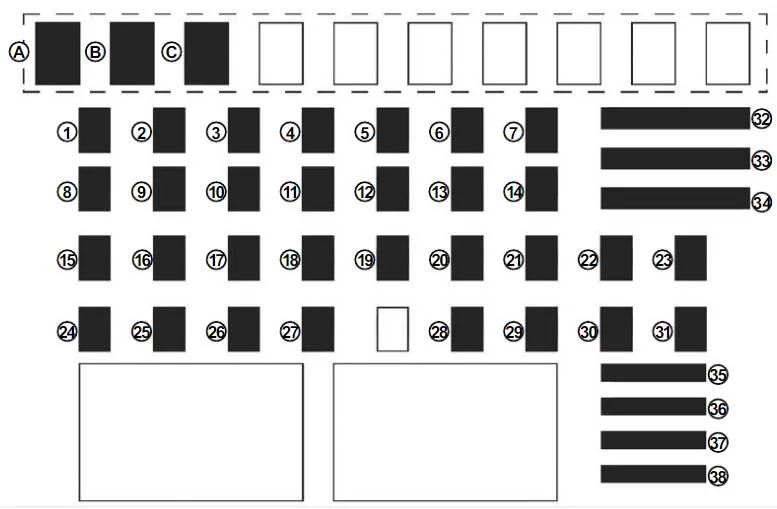

Przedział pasażerski

Znajduje się w tablicy rozdzielczej po lewej stronie.

Dacia Dokker (2012-2020) - schematy bezpieczników i przekaźników

Opis

Drzwi przednie, szyba elektryczna
Lewy reflektor świateł drogowych
Reflektor świateł drogowych, prawy
Lewy reflektor świateł mijania
Reflektor świateł mijania prawy
Światła po lewej stronie
Światła po prawej stronie
Tylne złącze akcesoriów
Tylne światło przeciwmgielne
Sygnał dźwiękowy
Automatyczny zamek drzwi
Kontrola stabilności pojazdu (ESC)
Plafon
ABS-ESC
Rewers, wycieraczka
Tempomat, ogranicznik prędkości, tylna szyba, lampka ostrzegawcza pasów bezpieczeństwa, wspomaganie parkowania
Świetlówki
Pompa paliwowa
Wtrysk paliwa
Torba bezpieczeństwa
Podgrzewane siedzenie
Wspomaganie kierownicy
Lokalizacja zapasowego bezpiecznika dla dodatkowego wyposażenia
Wskaźnik skrętu
UCH (centralna elektroniczna jednostka przełączająca, przedział pasażerski)
UCH (centralna elektroniczna jednostka przełączająca, przedział pasażerski)
Przełączniki kolumny kierownicy
Przełączniki kolumny kierownicy
Lokalizacja zapasowego bezpiecznika dla dodatkowego wyposażenia
Panel
System nagłośnienia
Blokada zapłonu
Wycieraczka
Wentylacja wnętrza samochodu
Zapalniczka
Złącze diagnostyczne
Podgrzewane lusterko wsteczne
Przednie światła przeciwmgielne

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
