Dacia Lodgy (2012-2016) – schematy bezpieczników i przekaźników

Rocznik 2012-2016

Zaktualizowano 13.05.2023

Dacia Lodgy (2012-2016) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dacii Lodgy z lat: 2012, 2013, 2014, 2015, 2016.

Dacia Lodgy to kompaktowy minivan produkowany przez rumuńską markę Dacia od 2012 do 2020 roku. Model ten był zbudowany na platformie Logan i był oferowany w wersjach 5- i 7-miejscowych.

Wersje silnikowe dostępne w Lodgy obejmowały jednostki benzynowe i diesla o pojemnościach od 1,2 do 1,6 litra. Najmocniejszy silnik benzynowy osiągał moc 115 KM, a najmocniejszy silnik diesla miał moc 110 KM.

W 2016 roku Lodgy przeszedł facelifting, który objął m.in. zmiany w wyglądzie przedniej części nadwozia oraz poprawę jakości wykończenia wnętrza.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

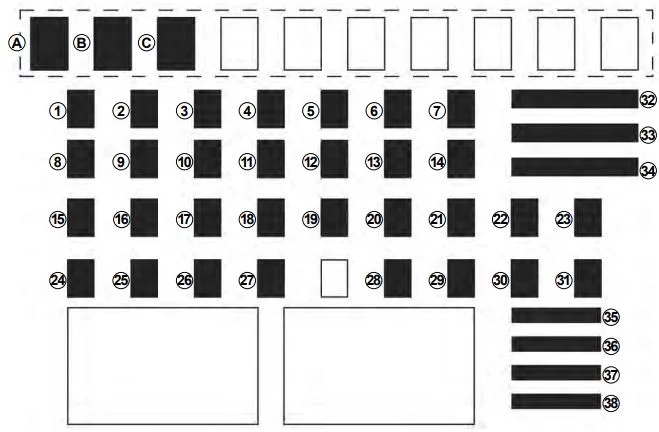

Dacia Lodgy (2012-2016) - schematy bezpieczników i przekaźników

Numer	Opis
A	Elektryczna tylna szyba
B	Elektryczne lusterka zewnętrzne
C	Odcięcie obwodu LPG lub odcięcie obwodu LPG i paliwa benzynowego
1	Elektryczna szyba przednia
2	Lewe światło drogowe
3	Prawe światło drogowe
4	Lewe światło mijania
5	Prawe światło mijania
6	Światła pozycyjne z lewej strony
7	Światła pozycyjne z prawej strony
8	Tylne gniazdo akcesoriów
9	Tylne światła przeciwmgielne
10	Klakson
11	Automatyczne blokowanie drzwi
12	ESC
13	Światło grzecznościowe
14	ABS-ESC
15	Bieg wsteczny, wycieraczka szyby przedniej
16	Tempomat/Ogranicznik prędkości, lusterko wsteczne, ostrzeżenie o niezapiętym pasie bezpieczeństwa, kontrola odległości parkowania
17	Światła dzienne
18	Pompa paliwowa
19	Wtryskiwacze
20	Poduszka powietrzna
21	Podgrzewane siedzenia
22	Wspomaganie kierownicy
23	Miejsce zarezerwowane dla dodatkowego wyposażenia.
24	Kierunkowskaz
25	ECU przedziału pasażerskiego
26	ECU przedziału pasażerskiego
27	Sterowanie kolumną kierownicy
28	Sterowanie kolumną kierownicy
29	Miejsce zarezerwowane dla dodatkowego wyposażenia
30	Tablica przyrządów
31	Radio
32	Rozrusznik
33	Wycieraczki
34	Wentylacja przedziału pasażerskiego
35	Zapalniczka
36	Gniazdo diagnostyczne
37	Odszranianie lusterka wstecznego
38	Przednie światła przeciwmgielne

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
