Citroën Jumpy III i SpaceTourer (2016-2022) – schematy bezpieczników i przekaźników

Rocznik 2016-2022
Zaktualizowano 23.05.2023
Citroën Jumpy III i SpaceTourer (2016-2022) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumpy i SpaceTourer z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Citroën Jumpy III i SpaceTourer są kolejnymi generacjami modelu samochodu dostawczego Jumpy oraz odpowiednika pasażerskiego SpaceTourer. Oba modele zostały wprowadzone na rynek w 2016 roku.

Citroën Jumpy III to samochód dostawczy zaprojektowany z myślą o zapewnieniu maksymalnej pojemności ładunkowej i funkcjonalności. Oferuje różne wersje nadwozia, w tym furgon, kombivan, minibus oraz platformę pod zabudowę. Jumpy III cechuje się nowoczesnym designem, który nadaje mu dynamiczny i profesjonalny wygląd. Wnętrze zostało zaprojektowane tak, aby zapewnić komfort i wygodę kierowcy, a także praktyczne rozwiązania dla transportu towarów.

Citroën SpaceTourer, z kolei, jest wielofunkcyjnym pojazdem pasażerskim, który oferuje przestronne wnętrze i elastyczne możliwości konfiguracji. Może pomieścić od 5 do 9 pasażerów, w zależności od wybranej wersji. SpaceTourer został zaprojektowany z myślą o komforcie i wygodzie podróży, oferując wysokiej jakości materiały wykończeniowe oraz zaawansowane systemy multimedialne i bezpieczeństwa.

Oba modele, Jumpy III i SpaceTourer, są dostępne z różnymi opcjami silnikowymi, w tym silniki wysokoprężne o różnych mocach, które są zoptymalizowane pod kątem oszczędności paliwa i emisji CO2. Oferują one także różne warianty napędu, w tym napęd na przednie lub wszystkie koła, aby dostosować się do różnych warunków drogowych.

W zakresie bezpieczeństwa i technologii, Jumpy III i SpaceTourer oferują szereg zaawansowanych systemów, takich jak system kontroli trakcji, systemy wspomagające hamowanie, system monitorowania martwego pola oraz systemy ostrzegania o kolizji i utrzymania pasa ruchu. Dodatkowo, modele te są wyposażone w zaawansowane systemy multimedialne, które umożliwiają podłączenie smartfona i korzystanie z różnych funkcji multimedialnych i nawigacji.

Podsumowując, Citroën Jumpy III i SpaceTourer to nowoczesne i wszechstronne pojazdy, które zapewniają pojemność, funkcjonalność, komfort i bezpieczeństwo. Odpowiednio dostosowane do potrzeb przewozu towarów lub pasażerów, są idealnymi wyborami dla przedsiębiorców, firm transportowych oraz rodzin, które poszukują praktycznego i niezawodnego pojazdu do codziennego użytku.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: Skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Odepnij pokrywę, ciągnąc w lewym górnym rogu, a następnie w prawym.

Pojazdy z kierownicą po prawej stronie: Skrzynka bezpieczników znajduje się w lewej części schowka.

Odepnij pokrywę, ciągnąc w lewym górnym rogu, a następnie w prawym.

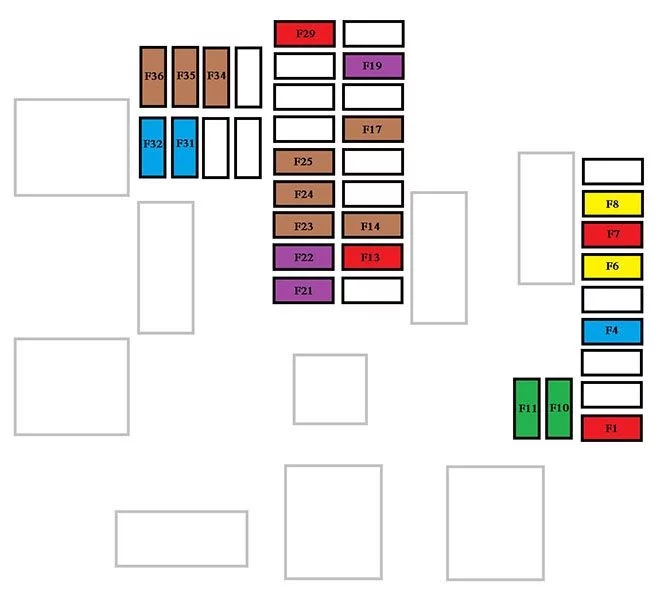

Skrzynka bezpieczników deski rozdzielczej Wersja 1 (Eco)

Citroën Jumpy III i SpaceTourer (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 Elektryczne wspomaganie kierownicy;

Przełącznik sprzęgła.
F4 15 Klakson.
F5 20 Pompa spryskiwacza przód i tył.
F6 20 Pompa spryskiwacza przód i tył.
F7 10 Tylne gniazdo akcesoriów 12 V.
F8 20 Tylne wycieraczki pojedyncze lub podwójne.
F10/F11 30 Zamki przód i tył – zewnętrzne, wewnętrzne.
F13 10 Sterowanie klimatyzacją przednią;

Sterowanie radiem;

Dźwignia zmiany biegów;

Wyświetlacz przezierny.
F14 5 Wezwania alarmowe
F17 5 Tablica przyrządów.
F19 3 Elementy sterujące przy kierownicy.
F21 3 System „Keyless Entry and Start” lub wyłącznik zapłonu.
F22 3 Czujnik deszczu i nasłonecznienia;

Wielofunkcyjna kamera detekcyjna.
F23 5 Odpięty lub niezapięty pas bezpieczeństwa (ekran wyświetlacza).
F24 5 Ekran dotykowy;

Kamera cofania;

Czujniki parkowania.
F25 5 Poduszki powietrzne.
F29 20 System audio;

Ekran dotykowy;

Odtwarzacz CD;

Nawigacja.
F31 15 System audio (akumulator +).
F32 15 Przednie gniazdo akcesoriów 12 V.
F34 5 System monitorowania martwego pola;

Sterowanie elektryczne lusterek bocznych.
F35 5 Podgrzewane dysze spryskiwaczy;

Regulacja wysokości wiązki reflektorów.
F36 5 Ładowarka do latarki;

Tylna lampka sufitowa.

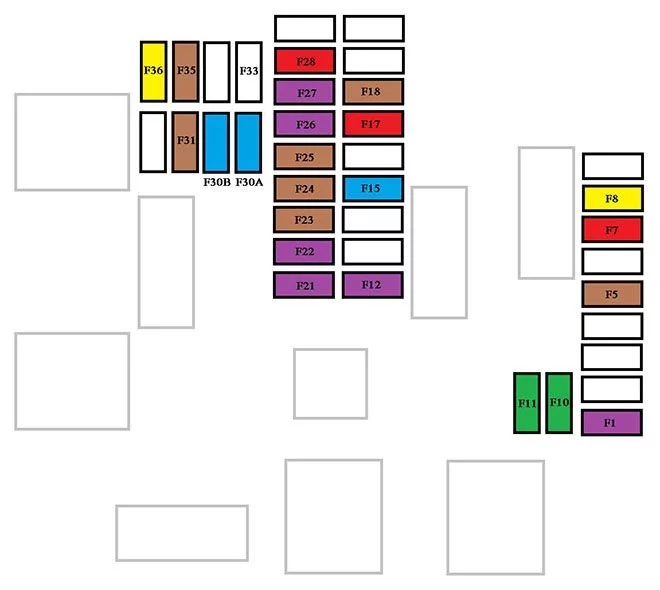

Skrzynka bezpieczników deski rozdzielczej, wersja 2 (pełna)

Citroën Jumpy III i SpaceTourer (2016-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Funkcje
F1 3 System „Keyless Entry and Start” lub wyłącznik zapłonu.
F5 5 Ekran dotykowy;

Kamera cofania;

Czujniki parkowania.
F7 10 Tylne sterowanie klimatyzacją;

Wzmacniacz Hi-Fi.
F8 20 Tylna wycieraczka pojedyncza lub podwójna.
F10/F11 30 Zamki przód i tył – zewnętrzne, wewnętrzne.
F12 3 Alarm.
F17 10 Tylne gniazdo akcesoriów 12 V.
F18 5 Wezwania alarmowe i pomocy.
F21 3 Ładowarka do latarki;

Tylna lampka sufitowa.
F22 3 Lampka w schowku na rękawiczki;

Tylne lampki sufitowe.
F23 5 System monitorowania martwego pola;

Sterowanie elektryczne lusterek bocznych.
F24 5 Elementy sterujące przy kierownicy.
F25 5 Regulacja wysokości świateł przednich.
F26 3 Odpięty lub niezapięty pas bezpieczeństwa (ekran wyświetlacza).
F27 3 Czujnik deszczu i nasłonecznienia;

Wielofunkcyjna kamera detekcyjna.
F28 10 Sterowanie klimatyzacją przednią;

Sterowanie radiem;

Dźwignia zmiany biegów;

Wyświetlacz przezierny.
F30A lub B 15 System audio (akumulator +).
F31 5 Poduszki powietrzne.
F33 15 Przednie gniazdo akcesoriów 12 V.
F35 5 Tablica przyrządów.
F36 20 System audio;

Ekran dotykowy;

Odtwarzacz CD;

Nawigacja.

Skrzynka bezpieczników w komorze silnika

Znajduje się w komorze silnika w pobliżu akumulatora.

Aby uzyskać dostęp, zwolnij dwa zatrzaski A, zdejmij pokrywę.

Numer Ampery [A] Opis
F12 5 Podgrzewane dysze spryskiwaczy.
F14 25 Przednia i tylna pompa spryskiwacza.
F15 5 Przedni radar i hamowanie awaryjne;

Elektryczne wspomaganie kierownicy.
F17 10 Wbudowany interfejs systemowy.
F19 30 Silnik wycieraczki przedniej.
F20 15 Przednia i tylna pompa spryskiwacza.
F21 20 Pompa spryskiwacza reflektorów.
F22 15 Klakson.
F23 15 Reflektor świateł drogowych z prawej strony.
F24 15 Reflektor świateł drogowych z lewej strony.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
