Citroën Jumpy II (2007-2016) – schematy bezpieczników i przekaźników

Rocznik 2007-2016
Zaktualizowano 18.05.2023
Citroën Jumpy II (2007-2016) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumpy II z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Citroën Jumpy II to druga generacja modelu samochodu dostawczego Jumpy, który został wprowadzony na rynek w 2007 roku. Jumpy II jest częścią rodziny modelowej samochodów dostawczych PSA, obejmującej również Peugeot Expert, Fiat Scudo i Toyota Proace.

Citroën Jumpy II został zaprojektowany z myślą o zapewnieniu jeszcze większej pojemności ładunkowej, lepszej wydajności i większej funkcjonalności w porównaniu do poprzednika. Samochód oferuje różne wersje nadwozia, takie jak furgon, kombivan, minibus oraz platforma pod zabudowę.

Jumpy II charakteryzuje się nowoczesnym designem, który nadaje mu dynamiczny wygląd. Wnętrze zostało zaprojektowane tak, aby zapewnić komfort i praktyczność zarówno kierowcy, jak i pasażerom. Oferuje ono wiele praktycznych rozwiązań, takich jak pojemne schowki, liczne uchwyty i przegródki, a także możliwość dostosowania kabiny do indywidualnych potrzeb.

Pod względem napędu, Jumpy II oferuje różne opcje silnikowe, w tym silniki wysokoprężne o różnej mocy, które są zoptymalizowane pod kątem oszczędności paliwa i emisji CO2. Samochód może być wyposażony w manualną lub automatyczną skrzynię biegów, a także w napęd na przednie lub wszystkie koła, w zależności od preferencji i warunków eksploatacji.

Jumpy II oferuje również zaawansowane systemy bezpieczeństwa i asystentów jazdy, takie jak system kontroli trakcji, systemy wspomagające hamowanie, system monitorowania martwego pola oraz systemy ostrzegania o kolizji i utrzymania pasa ruchu. Dzięki tym rozwiązaniom, Jumpy II zapewnia wysoki poziom bezpieczeństwa zarówno dla kierowcy, jak i pasażerów.

Podsumowując, Citroën Jumpy II to nowoczesny i funkcjonalny samochód dostawczy, który oferuje dużą pojemność ładunkową, wydajne silniki, praktyczne wnętrze i zaawansowane systemy bezpieczeństwa. Jego wszechstronność i dostępne opcje konfiguracji czynią go idealnym wyborem dla przedsiębiorców i firm transportowych, które poszukują niezawodnego i efektywnego narzędzia do codziennych zadań transportowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umieszczono trzy skrzynki bezpieczników:

– w desce rozdzielczej po prawej stronie (za schowkiem, składana)
Przechyl schowek, a następnie pociągnij go mocno, aby uzyskać dostęp do bezpieczników.

– w przedziale pasażerskim (komora akumulatora)
Odpiąć pokrywę komory akumulatora, wyjąć czerwony zacisk akumulatora (+).

– pod maską
Po otwarciu maski przesuń wspornik spryskiwacza, aby ułatwić dostęp; odpiąć i przechylić skrzynkę, aby uzyskać dostęp do bezpieczników.

Skrzynka bezpieczników na desce rozdzielczej

Citroën Jumpy II (2007-2016) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Tylna wycieraczka
2 – Zapasowy
3 5 Jednostka sterująca poduszką powietrzną
4 10 Czujnik kąta skrętu kierownicy;

Gniazdo diagnostyczne;

Czujnik ESP;

Wentylacja ręczna;

Przełącznik sprzęgła;

Wysokość wiązki reflektorów;

Pompa filtra cząstek stałych.
5 30 Lusterka elektryczne;

Silnik szyby pasażera.
6 30 Zasilanie przednich szyb elektrycznych
7 5 Lampki nocne i lampka w schowku
8 20 Ekran wielofunkcyjny;

Syrena alarmowa przeciwkradzieżowa;

Sprzęt audio;

Zmieniarka CD;

Audio/telefon;

Skrzynka bezpieczników przyczepy (akcesoria);

Konwerter nadwozi/konwerter pojazdu (platforma z kabiną).
9 10 Gniazdo akcesoriów przestrzeni ładunkowej
10 30 Korektor wysokości jazdy z tyłu;

Przełącznik kierownicy;

Tablica przyrządów.
11 15 Gniazdo diagnostyczne;

Wyłącznik zapłonu.
12 15 Zestaw głośnomówiący;

Jednostka sterująca poduszką powietrzną;

Jednostka sterująca czujników parkowania/
13 5 Skrzynka bezpieczników silnika;

Skrzynka bezpieczników przyczepy.
14 15 Czujnik deszczu;

Cyfrowa klimatyzacja;

Tablica przyrządów.
15 30 Blokowanie/odblokowywanie/Superzamek
16 – Zapasowy
17 40 Podgrzewana tylna szyba;

Podgrzewane lusterka.
17 10 Tylko podgrzewane lustra

Bezpieczniki w przedziale pasażerskim

Citroën Jumpy II (2007-2016) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Podgrzewane siedzenia
2 20 / – Stan naładowania akumulatora/Zapasowy
3 40/50 Skrzynka bezpieczników przyczepy (wyposażenie dodatkowe);

Producent nadwozi;

Jednostka modyfikująca pojazd (platforma z kabiną).
4 – Zapasowy
36 15 Zamki do drzwi na zawiasach
37 10 Zamki do drzwi na zawiasach
38 20 Tylna wycieraczka drzwi uchylnych
39 – Zapasowy
40 5 Składane lusterka boczne

Schemat skrzynki bezpieczników (holowanie / hak holowniczy / konstruktorzy nadwozi / bezpieczniki CAB platformy)

Citroën Jumpy II (2007-2016) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Zapasowy
2 15 Przekaźnik zapłonu i opcjonalny generator
3 15 Zasilanie przyczepy 12V
4 15 Stałe dostawy konwerterów samochodowych
5 10 Światła ostrzegawcze

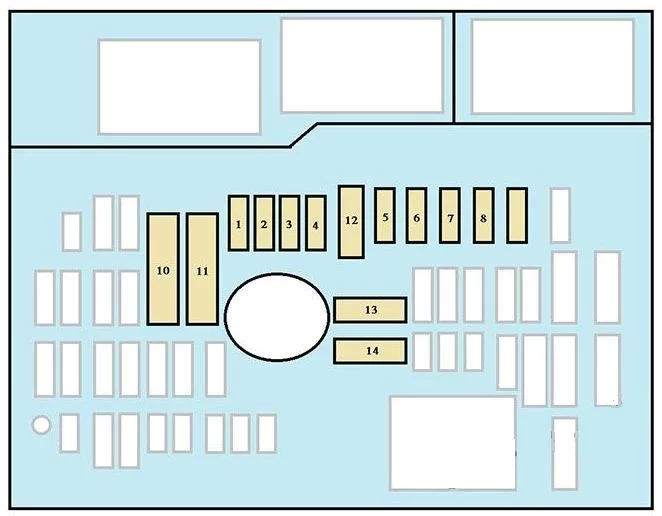

Skrzynka bezpieczników w komorze silnika

Citroën Jumpy II (2007-2016) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 20 Sterownik silnika;

Układy zasilania paliwem i powietrzem;

Montaż wentylatora.
2 15 Klakson
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza reflektorów
5 15 Układ zasilania paliwem
6 10 Wspomaganie kierownicy;

Dodatkowy przełącznik pedału hamulca.
7 10 Układ hamulcowy (ABS / DSC)
8 20 Sterowanie rozrusznikiem
9 10 Główny wyłącznik pedału hamulca
10 30 Systemy zasilania paliwem i powietrza;

Systemy kontroli emisji.
11 40 Wentylacja z przodu
12 30 Wycieraczki
13 40 Wbudowany interfejs systemowy
14 30 Zapasowy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
