Citroën C5 I (2001-2007) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C5 I z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Citroën C5 I to samochód klasy średniej produkowany przez francuską markę Citroën w latach 2000-2008. Model ten zaprojektowano z myślą o komfortowej jeździe na długie dystanse, oferując wygodne wnętrze i zaawansowane rozwiązania technologiczne.

C5 I wyróżnia się eleganckim i dynamicznym wyglądem, z charakterystycznymi cechami stylistycznymi marki Citroën, takimi jak smukłe reflektory, chromowana atrapa chłodnicy i płynne linie nadwozia. Samochód oferuje także funkcjonalne detale, takie jak regulowane reflektory ksenonowe oraz relingi dachowe.

Wnętrze C5 I zaprojektowano z myślą o komforcie podróżowania. Duże i wygodne fotele, regulowane podparcie lędźwiowe oraz przestronność zapewniają wygodne miejsce dla kierowcy i pasażerów. Konsola centralna została zaprojektowana w sposób ergonomiczny, umożliwiając łatwy dostęp i obsługę różnych funkcji samochodu.

C5 I oferuje również zaawansowane rozwiązania technologiczne, takie jak system nawigacji satelitarnej, system audio z odtwarzaczem CD, klimatyzację automatyczną oraz wiele innych opcji dostosowanych do potrzeb kierowcy i pasażerów. Dodatkowo, samochód może być wyposażony w systemy bezpieczeństwa, takie jak ABS, ESP, poduszki powietrzne i czujniki parkowania.

Pod względem napędu, Citroën C5 I oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych mocach. Dostępne są również wersje z manualną lub automatyczną skrzynią biegów.

C5 I zapewnia również dobrą jakość prowadzenia i komfortowe zawieszenie, co czyni go idealnym samochodem do długodystansowych podróży i codziennej jazdy.

Podsumowując, Citroën C5 I to samochód klasy średniej, który oferuje wygodne wnętrze, zaawansowane technologie i atrakcyjny wygląd. Jest to samochód stworzony dla osób poszukujących komfortu podróżowania oraz praktycznych rozwiązań na co dzień.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

W komorze silnika skrzynka bezpieczników znajduje się po lewej stronie.

Należy pamiętać, że bezpieczniki mogą znajdować się nie tylko na górze, ale także z boku.

Typ 1

Schemat górnej części (główny)

Citroën C5 I (2001-2007) - schematy bezpieczników i przekaźników

Opis

F1 (20A) Przekaźnik silnika wentylatora chłodzącego (niska prędkość), zarządzanie silnikiem
F2 (15A) Klakson
F3 (10A) Spryskiwacze szyby przedniej, pompa spryskiwacza tylnej szyby
F4 (20A) Spryskiwacze reflektorów
F5 (15A) Pompa paliwa
F6 (10A) Elektroniczna jednostka sterująca ABS, podgrzewacz pomocniczy – Diesel
F7 (10A) Automatyczny system sterowania skrzynią biegów, wspomaganie kierownicy
F8 (20A) Rozrusznik
F9 (10A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca)
F10 (30A) Zarządzanie silnikiem, podgrzewacz paliwa – Diesel
F11 (40A) Grzejnik/klimatyzator
F12 (30A) Wycieraczka przedniej szyby
F13 (40A) Wielofunkcyjny moduł sterujący 1
F14 (30A) Pompa powietrza wywiewanego

Schemat części bocznej (dodatkowy)

Citroën C5 I (2001-2007) - schematy bezpieczników i przekaźników

Opis

F1 (50A) Moduł sterujący silnika wentylatora chłodzącego
F2 (30A) Układ przeciwblokujący (ABS)
F3 (30A) Układ przeciwblokujący (ABS)
F4 (80A) Wielofunkcyjny moduł sterujący 1
F5 (80A) Wielofunkcyjny moduł sterujący 1
F6 (80A) Skrzynka bezpieczników / przekaźników, tablica przyrządów 2
F7 (70A) Wspomaganie kierownicy
F8 (40A) Silnik sterujący zawieszeniem

Typ 2

Citroën C5 I (2001-2007) - schematy bezpieczników i przekaźników

Opis

  1. Światło cofania 10 A
  2. Zasilanie pompy paliwa 15 A
  3. Zasilanie komputera ABS (ABR lub ESP) 10 A
  4. Zasilanie komputera automatycznej skrzyni biegów. Zasilanie komputera sterującego silnikiem 10 A
  5. Zasilanie komputera dodatku do oleju napędowego 10 A
  6. Przednie światła przeciwmgielne 15 A
  7. Pompa spryskiwacza reflektorów 20 A
  8. Główny przekaźnik komputera sterującego silnikiem 20 A
  9. Światło mijania lewe 15 A
  10. Reflektor świateł mijania prawych 15 A
  11. Reflektor świateł drogowych lewy 10 A
  12. Reflektor świateł drogowych prawy 10 A
  13. Brzęczyk 15 A
  14. Pompa wycieraczki przedniej i tylnej 10 A
  15. Elementy wykonawcze sterownika silnika: Podgrzewana sonda lambda; Zasilanie wtryskiwaczy benzynowych; Zasilanie cewek zapłonowych; Elektrozawór odpowietrzania adsorbera (opary paliwa ze zbiornika paliwa) 30 A
  16. Zasilanie pompy pneumatycznej 30 A
  17. Wycieraczka przednia przy niskiej lub wysokiej prędkości 30 A
  18. Wentylator klimatyzatora 40 A.

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pod deską rozdzielczą w fotelu kierowcy.

Aby uzyskać dostęp, zdejmij pokrywę pudełka i wyjmij samo urządzenie, naciskając klapkę u góry.

Citroën C5 I (2001-2007) - schematy bezpieczników i przekaźników

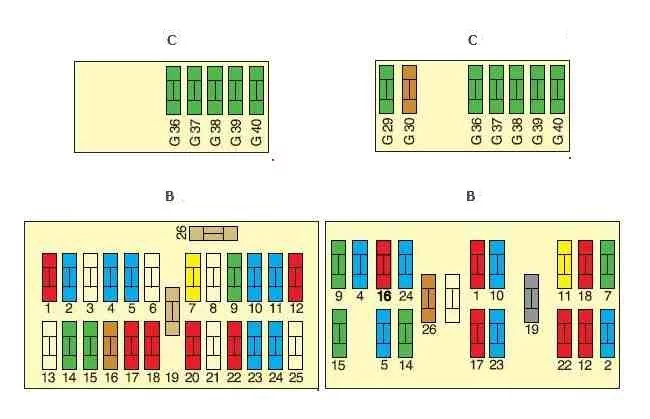

Sekcja A – pęsety i zapasowe bezpieczniki, B i C – tablice bezpiecznikowe. Istnieją również 2 opcje lokalizacji elementów.

Citroën C5 I (2001-2007) - schematy bezpieczników i przekaźników

Opis

Numer Opis Ampery [A]
1 tylne światło przeciwmgielne 10
2 wycieraczka tylnej szyby 15
4 czujnik antywłamaniowy na drzwiach kierowcy 15
5 tylne lewe światło hamowania 15
6
7 obwód dodatniego potencjału wyposażenia;

zapalniczka

 20
8
9 szyby przednie, szyberdach 30
10 zacisk obwodu dodatniego 15
11 wyświetlacz, alarm antywłamaniowy, nawigacja, klimatyzator, telefon 15
12 przednie prawe światło postojowe, tylne prawe światło postojowe 10
13 –
14 centralny zamek 30
15 tylne okno elektryczne 30
16 przełączniki kolumny kierownicy, sterownik poduszek powietrznych, skrzynka bezpieczników w komorze silnika 5
17 prawe światło hamowania 10
18 czujnik położenia kierownicy, czujnik położenia dźwigni automatycznej skrzyni biegów, gniazdo diagnostyczne 10
19 –
20 nawigacja, radio 10
21 –
22 przednie lewe światło postojowe, tylne lewe światło postojowe 10
23 zespół hydrauliki zawieszenia, jednostki sterujące ABS 15
24 klimatyzacja, telefon, wspomaganie parkowania, tablica przyrządów, wzmacniacz sygnału telefonicznego; 15
25 –
26 ogrzewanie tylnej szyby 40
G36 wzmacniacz radiowy 40
G37 elektrycznie przednie prawe siedzenie 40
G38 elektryczne przednie lewe siedzenie 40
G39 podgrzewanie prawego przedniego siedzenia 40
G40 podgrzewanie przedniego lewego siedzenia 40

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
