W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C4 Cactus z lat: 2017, 2018, 2019, 2020, 2021.

Citroën C4 Cactus to kompaktowy samochód osobowy, który zadebiutował w 2014 roku na targach motoryzacyjnych w Genewie. Jest to nietypowy model, charakteryzujący się oryginalnym designem i innowacyjnymi rozwiązaniami.

C4 Cactus wyróżnia się miękkimi bocznymi panelami Airbump, które mają za zadanie chronić karoserię przed uszkodzeniami. Ponadto samochód ma wyjątkowe przednie reflektory, przypominające kształtem oczu. Wewnątrz dominują proste linie i minimalistyczny styl, a fotele przednie mają niezwykle cienkie oparcia.

W zależności od wersji wyposażenia, Citroën C4 Cactus może być napędzany silnikiem benzynowym lub diesla o mocy od 82 do 131 KM. Możliwe jest także wybranie wersji z automatyczną skrzynią biegów.

Zobacz także:  Citroën C3 Picasso (2009-2017) - schematy bezpieczników i przekaźników

W 2018 roku Citroën wprowadził zmiany stylistyczne w C4 Cactus, które przyniosły delikatną modyfikację wyglądu przedniej części samochodu oraz zmianę podpisu marki na tylnej klapie z nazwy na logo. Dodatkowo, zmieniła się także lista silników dostępnych w samochodzie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Citroën Jumper II (2007-2010) - schematy bezpieczników i przekaźników

Komora silnika

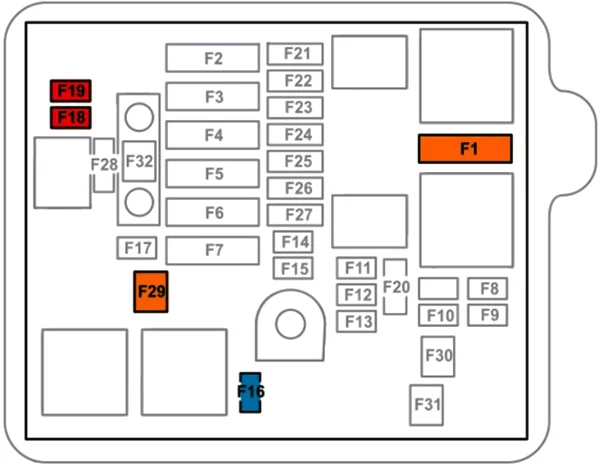

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

Citroën C4 Cactus (2017-2021) - schematy bezpieczników i przekaźników

Citroën C4 Cactus (2017-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 40A Klimatyzator.
F 16 15A Światła przeciwmgielne.
F18 10 A Prawe światło drogowe.
F19 10 A Lewe światło drogowe.
F29 40A Spryskiwacz do szyb.



Przedział pasażerski

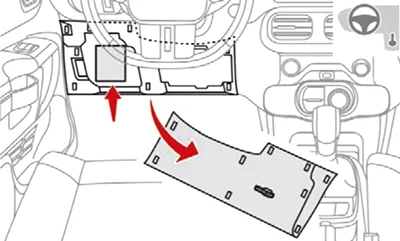

Dwie skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej, pod kierownicą w pojazdach z kierownicą po lewej stronie lub pod schowkiem w desce rozdzielczej w pojazdach z kierownicą po prawej stronie. Zwolnij pokrywę, pociągając górną lewą, a następnie prawą stronę.

Citroën C4 Cactus (2017-2021) - schematy bezpieczników i przekaźników

Citroën C4 Cactus (2017-2021) - schematy bezpieczników i przekaźników

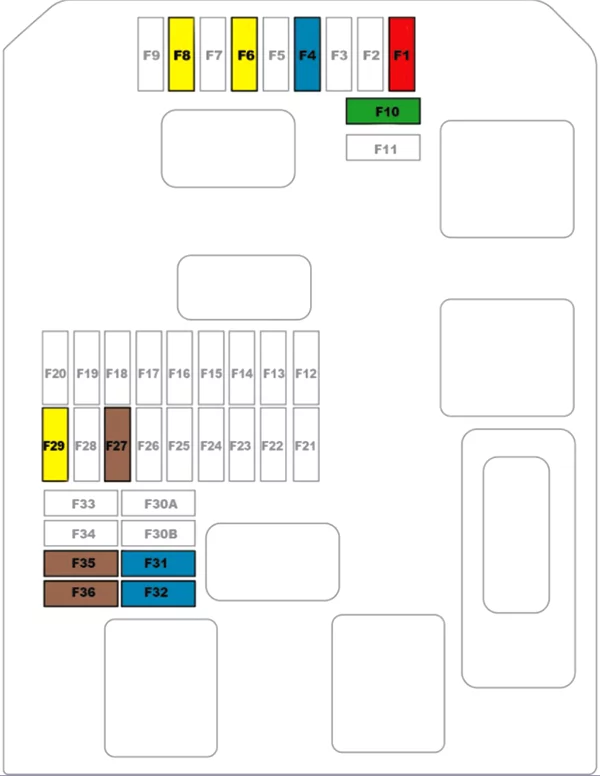

Numer Ampery [A] Opis
F1 10 A Lusterka zewnętrzne (elektrycznie regulowane).
F4 15A alarm dźwiękowy.
F6 20 A Spryskiwacz szyby przedniej i spryskiwacz tylnej szyby.
F8 20 A Wycieraczka tylnej szyby.
F10 30A zamki.
F27 5A Alarm (przed montażem).
F29 20 A Ekran dotykowy.
F31 15A Radio.
F32 15A Gniazdo 12 V.
F35 5A Regulacja wysokości reflektorów, kontrola trakcji.
F36 5A Lampa sufitowa, lampka do czytania.
Zobacz także:  Citroën C5 II (2007-2017) - schematy bezpieczników i przekaźników

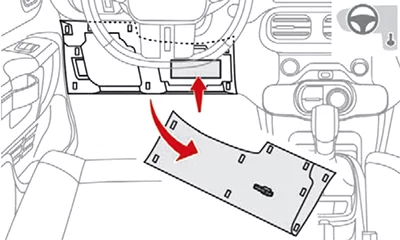

Prawa skrzynka bezpieczników

Citroën C4 Cactus (2017-2021) - schematy bezpieczników i przekaźników

Citroën C4 Cactus (2017-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F30 30A Ogrzewana tylna szyba.
F31 10 A Podgrzewane lustra.
F34 25A Skrzynia haka holowniczego.
F35 20 A Skrzynia haka holowniczego.
F36 30A Przednie szyby z funkcją one-touch.
F37 30A Podgrzewane przednie siedzenia.
