W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C4 Aircross z lat: 2012, 2013, 2014, 2015, 2016, 2017.

Citroën C4 Aircross to kompaktowy SUV, który został wprowadzony na rynek w 2012 roku. Jest to crossover o charakterystycznym designie, który łączy elementy terenowego samochodu z komfortem i wydajnością samochodu osobowego.

Pod względem stylistycznym, C4 Aircross prezentuje dynamiczne linie i muskularne proporcje, które nadają mu nowoczesny i sportowy wygląd. Charakteryzuje się charakterystycznym grillen, agresywnie stylizowanymi reflektorami przednimi oraz wyraźnie zaznaczonymi nadkolami. Wnętrze samochodu jest przestronne i oferuje wysoki poziom komfortu dla kierowcy i pasażerów.

C4 Aircross oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnej pojemności i osiągach. Dzięki temu można dostosować moc samochodu do własnych preferencji i potrzeb. W zależności od wersji, C4 Aircross jest dostępny z napędem na przednie lub na wszystkie koła, co zwiększa jego zdolności terenowe.

Pod względem technologii, C4 Aircross wyposażony jest w różne systemy wspomagające jazdę i bezpieczeństwo. Można znaleźć systemy kontroli trakcji i stabilizacji, systemy bezpieczeństwa aktywnego, takie jak systemy hamowania awaryjnego i asystent pasa ruchu, oraz wiele innych. C4 Aircross może również oferować system multimedialny z nawigacją satelitarną, systemy audio wysokiej jakości i wiele innych opcji.

Zobacz także:  Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

C4 Aircross to samochód, który oferuje wygodną jazdę zarówno w mieście, jak i poza nim. Dzięki swojej konstrukcji SUV, ma podniesioną pozycję siedzącą, co zapewnia lepszą widoczność i pewność podczas jazdy. Posiada również odpowiednio przystosowany układ zawieszenia, który zapewnia komfort i stabilność na różnych rodzajach nawierzchni.

Podsumowując, Citroën C4 Aircross to kompaktowy SUV, który łączy atrakcyjny design, wygodę, efektywność i niektóre cechy terenowego samochodu. Jest to model, który oferuje różnorodne opcje napędu i technologie, dostosowując się do potrzeb i preferencji kierowcy. Jeśli szukasz kompaktowego SUV-a o nowoczesnym wyglądzie i przyjemnej jeździe, C4 Aircross może być godnym uwagi wyborem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Citroën C2 (2003-2009) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Citroën C4 Aircross (2012-2017) - schematy bezpieczników i przekaźników

Umieszczony jest w komorze silnika (po lewej stronie).

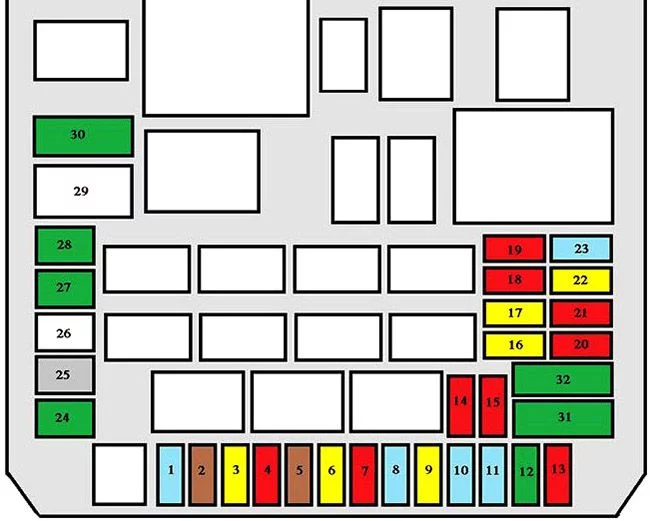

Citroën C4 Aircross (2012-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Przednie światła przeciwmgielne.
4 10 A Klakson.
5 7,5 A Alternator.
6 20 A Spryskiwacz reflektorów.
7 10 A Klimatyzacja.
9 20 A Alarm.
10 15 A Odmgławianie, wycieraczki.
11 Nieużywany.
12 Nieużywany.
13 10 A Światła do jazdy dziennej.
14 10 A Lewy reflektor świateł drogowych.
15 10 A Reflektor świateł drogowych z prawej strony.
16 20 A Światło mijania lewe (ksenonowe).
17 20 A Reflektor świateł mijania z prawej strony (ksenon).
18 10 A Reflektor świateł mijania lewych (halogenowy), ręczna i automatyczna regulacja reflektorów.
19 10 A Reflektor świateł mijania z prawej strony (halogen).
31 30 A Wzmacniacz dźwięku.



Skrzynka bezpieczników deski rozdzielczej

Citroën C4 Aircross (2012-2017) - schematy bezpieczników i przekaźników

Pojazdy z kierownicą po lewej stronie:  skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie), za pokrywą.

Otwórz pokrywę i zdejmij ją całkowicie, pociągając ją do siebie.

Pojazdy z kierownicą po prawej stronie:  bezpieczniki znajdują się w dolnej desce rozdzielczej za schowkiem.

Otwórz schowek, popchnij dwie prowadnice otwierające do środka, aby ominąć pierwszy zaczep, przytrzymaj pokrywę schowka i przechyl ją w dół.

Zobacz także:  Citroën Jumper (1994-2006) - schematy bezpieczników i przekaźników

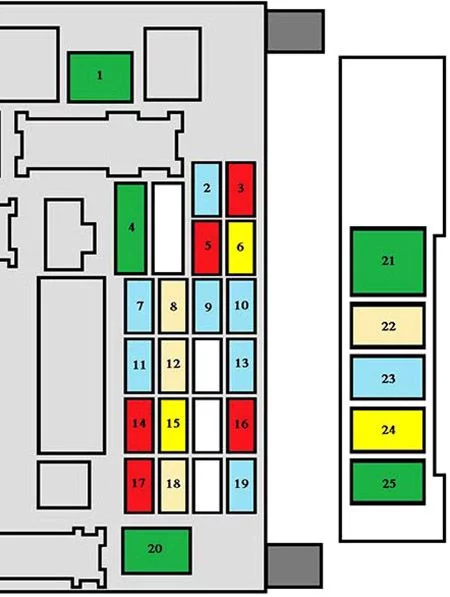

Citroën C4 Aircross (2012-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1* 30 A Wentylator kabinowy.
2 15 A Światła hamowania, trzecie światło hamowania.
3 10 A Tylne światła przeciwmgielne.
4 30 A Wycieraczka, płyn do spryskiwaczy.
6 20 A Centralny zamek, elektryczne lusterka boczne.
7 15 A Sprzęt audio, telematyka, jednostka USB, system Bluetooth.
8 7,5 A Kluczyk z pilotem zdalnego sterowania, jednostka sterująca klimatyzacji, tablica przyrządów, elektryczne szyby, czujniki deszczu i nasłonecznienia, alarm, panel przełączników, elementy sterujące zamontowane na kierownicy.
9 15 A Deska rozdzielcza i oświetlenie wnętrza.
10 15 A Światła awaryjne.
11 15 A Tylna wycieraczka.
12 7,5 A Tablica przyrządów, ekran wielofunkcyjny, czujniki parkowania, podgrzewane siedzenia, podgrzewana tylna szyba, elektryczna roleta, automatyczna regulacja reflektorów.
13 15 A Zapalniczka, gniazdo akcesoriów.
15 20 A Roleta elektryczna.
16 10 A Lusterka zewnętrzne, sprzęt audio.
18 7,5 A Lampy cofania.
19 15 A Gniazdo akcesoriów.
20* 30 A Elektryczne sterowanie szyb.
21* 30 A Podgrzewany tylny ekran.
22 7,5 A Podgrzewane lusterka boczne.
24 25 A Fotel kierowcy i pasażera elektrycznie .
25 30 A Podgrzewane siedzenia.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane w ASO sieci CITROËN lub w warsztacie specjalistycznym
