Citroën C4 II (2011-2017)- schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C4 II z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017. Citroën C4 II to kompaktowy samochód osobowy, który był produkowany w latach 2010-2018. Jest to model, który odznacza się nowoczesnym designem, innowacyjnymi rozwiązaniami technologicznymi i komfortowym wnętrzem. Pod względem stylistycznym, C4 […]

05/18/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C4 II z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Citroën C4 II to kompaktowy samochód osobowy, który był produkowany w latach 2010-2018. Jest to model, który odznacza się nowoczesnym designem, innowacyjnymi rozwiązaniami technologicznymi i komfortowym wnętrzem.

Pod względem stylistycznym, C4 II prezentuje dynamiczne i aerodynamiczne linie, które nadają mu nowoczesny wygląd. Charakteryzuje się agresywnie stylizowanymi reflektorami przednimi, kaskadowym grilliem i muskularnymi proporcjami. Z tyłu samochód posiada charakterystyczne, trójwymiarowe światła LED.

Wnętrze C4 II jest ergonomicznie zaprojektowane i oferuje wysoki poziom komfortu dla kierowcy i pasażerów. Kokpit został zaprojektowany w sposób intuicyjny, a deska rozdzielcza jest czytelna i łatwa w obsłudze. C4 II oferuje również dużo miejsca dla pasażerów i przestronny bagażnik, co czyni go praktycznym w codziennym użytkowaniu.

C4 II oferuje różne jednostki napędowe, w tym benzynowe, wysokoprężne oraz wersję z napędem elektrycznym. Silniki są dostępne w różnych pojemnościach i osiągach, zapewniając elastyczność i efektywność paliwową. Można znaleźć również różne warianty skrzyń biegów, w tym manualne i automatyczne.

Zobacz także:  Citroën C8 (2009-2014) - schematy bezpieczników i przekaźników

Pod względem technologii, C4 II wyposażony jest w wiele innowacyjnych rozwiązań. Można znaleźć systemy wspomagające jazdę, takie jak systemy kontroli trakcji i stabilizacji, system monitorowania martwego pola, systemy bezpieczeństwa i wiele innych. C4 II oferuje również system multimedialny z dotykowym ekranem, nawigację satelitarną i systemy audio wysokiej jakości.

Podsumowując, Citroën C4 II to kompaktowy samochód, który wyróżnia się nowoczesnym designem, innowacyjnymi technologiami i komfortowym wnętrzem. Jest to model, który oferuje atrakcyjny wygląd, dobrą jakość jazdy i konkurencyjne osiągi. Bez wątpienia, C4 II może być interesującą opcją dla osób poszukujących praktycznego i nowoczesnego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Citroën C4 Picasso II (2013-2015) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).

Citroën C4 II (2011-2017)- schematy bezpieczników i przekaźników

Citroën C4 II (2011-2017)- schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F19 30 A Wycieraczki szyby przedniej, wolno/szybko.
F20 15 A Przednia i tylna pompa spryskiwacza.
F21 20 A Pompa spryskiwacza reflektorów.
F22 15 A Klakson.
F23 15 A Reflektor świateł drogowych z prawej strony.
F24 15 A Lewy reflektor świateł drogowych.
F27 5 A Reflektor świateł mijania z lewej strony.
F28 5 A Reflektor świateł mijania z prawej strony.

Skrzynki bezpieczników na desce rozdzielczej

Citroën C4 II (2011-2017)- schematy bezpieczników i przekaźników

Pojazdy z kierownicą po lewej stronie:
2 skrzynki bezpieczników znajdują się w dolnej desce rozdzielczej (po lewej stronie).

Odpiąć pokrywę, pociągając w prawym górnym rogu, a następnie w lewo; całkowicie zdejmij pokrywę i odwróć ją.

Pojazdy z kierownicą po prawej stronie:
2 skrzynki bezpieczników są umieszczone w dolnej desce rozdzielczej, w schowku.

Otwórz pokrywę skrzynki podręcznej, odepnij uchwyt przymocowany do pokrywy skrzynki bezpieczników, pociągając w prawo, otwórz pokrywę skrzynki bezpieczników, ciągnąc za górny prawy, a następnie z lewej strony, całkowicie opuść pokrywę skrzynki bezpieczników.

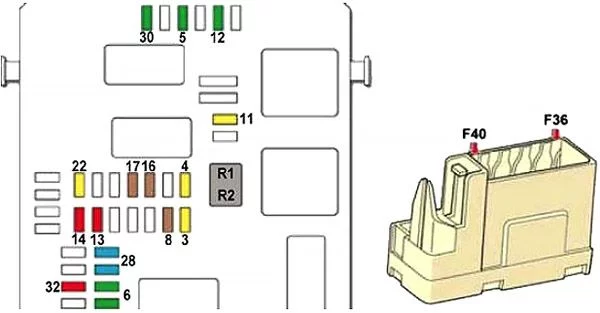

Skrzynka bezpieczników deski rozdzielczej 1

Citroën C4 II (2011-2017)- schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F3 20 A Światła postojowe, światła awaryjne przyczepy.
F4 20 A Oświetlenie wnętrza, interfejs przyczepy.
F5 30 A Przednie szyby elektryczne obsługiwane jednym dotknięciem.
F6 30 A Tylne szyby sterowane jednym dotknięciem.
F11 20 A Gniazdo przyczepy 12 V.
F12 30 A Panoramiczna roleta do szyberdachu.
F13 30 A Wzmacniacz hi-fi.
F22 20 A Sygnalizacja przyczepy.
F8 3 A Syrena alarmowa, ECU alarmu.
F13 10 A Zapalniczka.
F14 10 A Gniazdo 12 V w bagażniku.
F 16 3 A Oświetlenie dużego wielofunkcyjnego schowka (do 2015 r.), tylne lampki do czytania mapy, oświetlenie schowka.
F17 3 A Podświetlenie osłony przeciwsłonecznej, przednie lampki do czytania mapy.
F28 15 A System audio, radio (rynek wtórny).
F30 20 A Tylna wycieraczka.
F32 10 A Wzmacniacz hi-fi.
Zdejmowany przekaźnik nr:
R1 Gniazdo 230 V/50 Hz (oprócz RHD)
R2 Gniazdo 12 V w bagażniku.

Skrzynka bezpieczników deski rozdzielczej 2

Zobacz także:  Citroën C3 III (2017-2022) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F36 15 A Tylne gniazdo 12 V.
F37 Nieużywany.
F38 Nieużywany.
F39 Nieużywany.
F40 25 A Gniazdo 230 V/50 Hz (z wyjątkiem RHD)
