Citroën C1 (2005-2007) – schematy bezpieczników i przekaźników

Rocznik 2005-2007
Zaktualizowano 17.05.2023
Citroën C1 (2005-2007) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C1 z lat: 2005, 2006, 2007.

Citroën C1 to kompaktowy samochód miejski, który został wprowadzony na rynek w 2005 roku. Model ten był wynikiem współpracy między koncernami PSA Peugeot Citroën i Toyota, w związku z czym był on dostępny również pod nazwami Peugeot 107 i Toyota Aygo. Skonstruowany został na tej samej platformie co wspomniane modele.

Citroën C1 oferował miejsce dla czterech pasażerów i charakteryzował się kompaktowymi wymiarami, co czyniło go idealnym wyborem do poruszania się po zatłoczonych miastach. Samochód posiadał niewielką pojemność bagażnika, ale był bardzo praktyczny dzięki składanym tylnym siedzeniom, które umożliwiały powiększenie przestrzeni bagażowej.

Pod względem silnika, Citroën C1 oferował jednostki benzynowe o pojemności 1.0 litra i mocy około 68 KM. Dzięki niewielkiej masie samochodu i oszczędnemu silnikowi, C1 był ekonomiczny w użytkowaniu i charakteryzował się niskimi kosztami eksploatacji.

Wnętrze Citroëna C1 w wersji sprzed 2007 roku było proste i funkcjonalne. Standardowe wyposażenie obejmowało m.in. system audio, centralny zamek, elektryczne sterowanie szyb przednich oraz poduszki powietrzne.

Citroën C1 z lat 2005-2007 był popularnym wyborem w segmencie małych samochodów miejskich. Jego zaletami były kompaktowe rozmiary, oszczędność paliwa i niskie koszty eksploatacji. Był to praktyczny i ekonomiczny samochód, idealny dla osób szukających prostego środka transportu w mieście.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Panel przyrządów

Znajdują się one po obu stronach deski rozdzielczej pod tapicerką.

Podnieś tapicerkę tablicy rozdzielczej i jeśli to konieczne, tapicerkę obrotomierza, aby uzyskać dostęp do bezpieczników znajdujących się po lewej i prawej stronie.

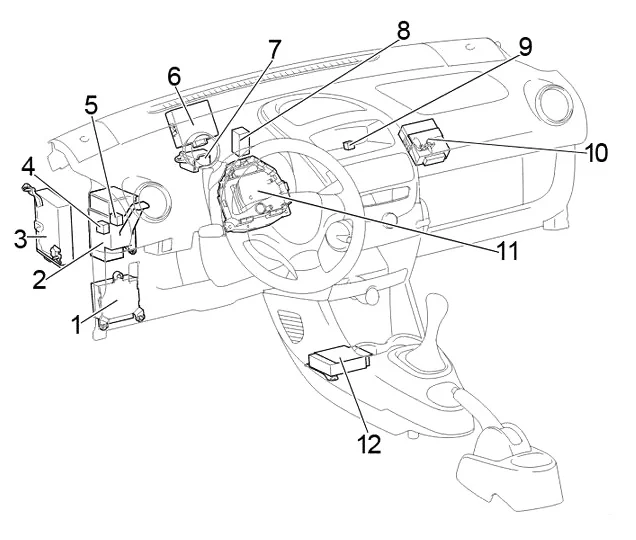

Kierownica z lewej strony (LHD)

Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników

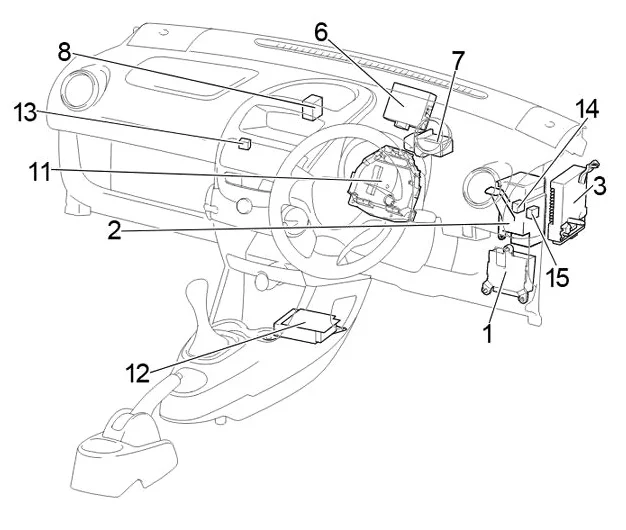

Kierownica z prawej strony (RHD)

Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników

Opis

  1. ECU wspomagania kierownicy
  2. Złącze środkowe
  3. Wielomodowy ECU ręcznej skrzyni biegów
  4. Przekaźnik okna zasilania
  5. LHD:
    Przed lutym 2012 r.: Przekaźnik świateł tylnych
    Od lutego 2012 r.: Przekaźnik tylnych świateł przeciwmgielnych
  6. ECU kontroli drzwi z odbiornikiem
  7. Skrzynka przekaźnikowa nr 1
  8. Wzmacniacz klimatyzacji
  9. LHD: Przekaźnik świateł przeciwmgielnych
  10. LHD: Przekaźnik świateł do jazdy
  11. Skrzynka bezpiecznikowa
  12. Centrum montażu czujnika poduszki powietrznej
  13. RHD: Skrzynka przekaźnikowa nr 2
  14. RHD:
    Przed lutym 2012 r.: Przekaźnik zapłonu (IG)
    Od lutego 2012 r.: Przekaźnik szyby zasilania
  15. RHD:
    Przed lutym 2012 r.: Przekaźnik szyby elektrycznej
    Od lutego 2012 r.: Przekaźnik tylnego światła przeciwmgielnego

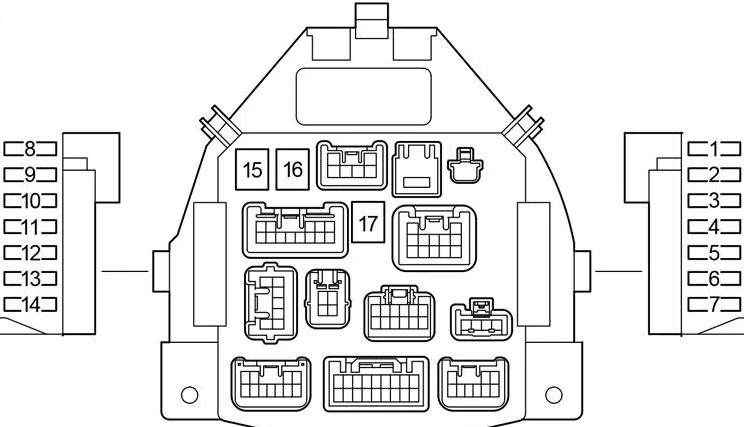

Skrzynka bezpiecznikowa

Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Lampy stopu;

ABS;

Skrzynia biegów SensoDrive.
2 25 A Centralny zamek
3 20 A Podgrzewana tylna szyba
4 7,5 A Lampy tylne;

Oświetlenie tablicy rejestracyjnej;

Tablica przyrządów;

Wyświetlacz.
5 7,5 A Gniazdo diagnostyczne
6 7,5 A Tylne światła przeciwmgielne;

Tablica przyrządów;

Skrzynia biegów SensoDrive.
7 – Nieużywany
8 7,5 A ABS;

Wspomaganie kierownicy;

Klimatyzacja;

Wentylator chłodzący.
9 10 A Lampy tylne;

Centralny zamek;

Elektryczne szyby;

Podgrzewana tylna szyba;

Wskaźnik prędkości;

Klimatyzacja;

Ogrzewanie;

Obrotomierz (opcja).
10 20 A Wycieraczka przedniej i tylnej szyby
11 15 A Radio;

Immobiliser elektroniczny;

Gniazdo akcesoriów 12 V (maks. 120 W).
12 7,5 A Wycieraczka przedniej i tylnej szyby;

ABS;

Wspomaganie kierownicy;

Centralny zamek/odblokowanie;

Klimatyzacja;

Elektryczne szyby;

Podgrzewana tylna szyba;

Wskaźnik prędkości;

Wentylator chłodzący;

Obrotomierz (opcja).
13 15 A Tablica przyrządów;

ECU silnika;

Poduszki powietrzne;

Skrzynia biegów SensoDrive;

Elektroniczny immobilizer.
14 7,5 A Klimatyzacja

Skrzynka przekaźników 1

Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników

R1 Akcesoria (ACC)
R2 Podgrzewacz (HTR)
R3 Odmgławiacz tylnej szyby (DEF)
R4 LHD: Zapłon (IG)

Skrzynka przekaźników 2

Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników

  • Zapłon R1 (IG)
  • R2 Światło przeciwmgielne (FOG)

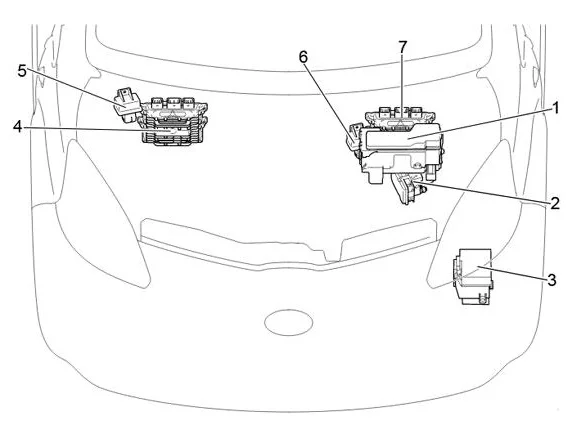

Komora silnika

Układ

Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników i przekaźników
  2. ECU kontroli poślizgu z siłownikiem
  3. Skrzynka przekaźnikowa
  4. LHD: ECU silnika
  5. LHD: Przekaźnik świec żarowych
  6. RHD: Przekaźnik świec żarowych
  7. RHD: ECU silnika

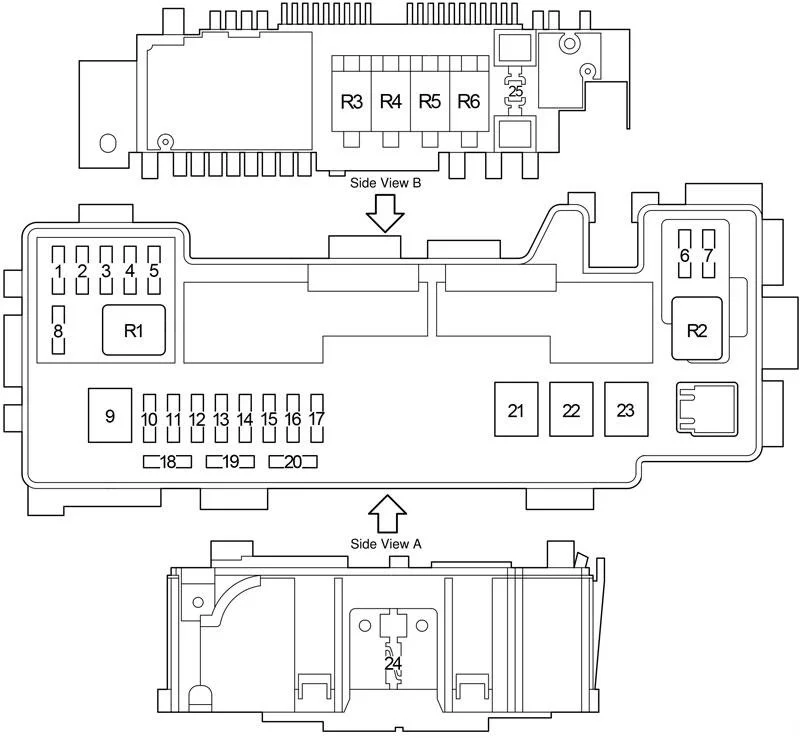

Skrzynka bezpieczników i przekaźników

Pod maską skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest zakryta osłoną ochronną.

Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 A Skrzynia biegów SensoDrive;

Wentylator chłodzący (silnik wysokoprężny).
2 20 A Reflektory ze światłami do jazdy dziennej
3 25 A Jednostka sterująca ABS
3 30 A Jednostka sterująca ESP
4 30 A Zasilanie wyłącznika zapłonu
5 10 A Światła awaryjne;

Lampy ostrzegawcze na tablicy rozdzielczej;

Kierunkowskazy.
6 10 A Reflektory
7 15 A Wskaźnik prędkości;

Lampka wewnętrzna;

Radio;

Tablica przyrządów;

Obrotomierz (opcja).
8 15 A / 25 A Silnik benzynowy/diesel ECU
9 10 A Klakson
10 7,5 A Wentylator chłodzący (benzyna)
11 40 A ABS
11 50 A ESP
12 15 A Wspomaganie kierownicy

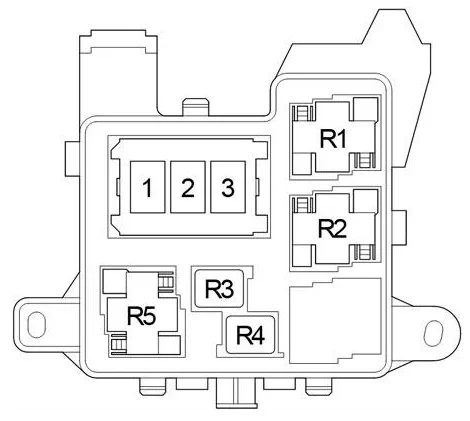

Skrzynka przekaźnikowa

Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników

Opis

  • 1 –
  • 2 80A – Grzałka
  • 3 80A – Grzałka
  • R1 Przekaźnik grzałki PTC (PTC1) / Wielomodowa ręczna skrzynia biegów (MMT)
  • R2 przekaźnik grzałki PTC (PTC2)
  • R3 –
  • R4 Przed lutym 2012: Reflektor (H-LP) / Od lutego 2012: Światła do jazdy dziennej (DRL).
  • Ściemniacz R5 (DIM)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
