Citroën C-Zero (2010-2018) – schematy bezpieczników i przekaźników

Rocznik 2010-2018
Zaktualizowano 17.05.2023
Citroën C-Zero (2010-2018) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C-Zero z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Citroën C-Zero to samochód elektryczny produkowany przez francuską markę Citroën we współpracy z Mitsubishi Motors. Jest to kompaktowy model miejski, który zadebiutował w 2010 roku. Samochód został oparty na platformie Mitsubishi i-MiEV.

Citroën C-Zero jest w pełni elektrycznym pojazdem, który jest napędzany przez silnik elektryczny o mocy 67 KM. Posiada baterię litowo-jonową, która pozwala na przejechanie do około 150 km na jednym ładowaniu. Czas ładowania baterii zależy od rodzaju ładowarki, jednak w przypadku ładowarki szybkiej można uzyskać pełne naładowanie w około 30 minut.

Samochód oferuje miejsce dla czterech pasażerów i posiada przestronne wnętrze w stosunku do swojego kompaktowego rozmiaru. Wyposażenie obejmuje m.in. klimatyzację, system audio, elektryczne sterowanie szyb, a także systemy bezpieczeństwa, takie jak ABS, ESP i poduszki powietrzne.

Citroën C-Zero jest idealnym rozwiązaniem dla osób poszukujących ekologicznego i oszczędnego sposobu poruszania się po mieście. Dzięki swojej kompaktowej wielkości i cichemu działaniu, samochód ten doskonale sprawdza się w zatłoczonych obszarach miejskich.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

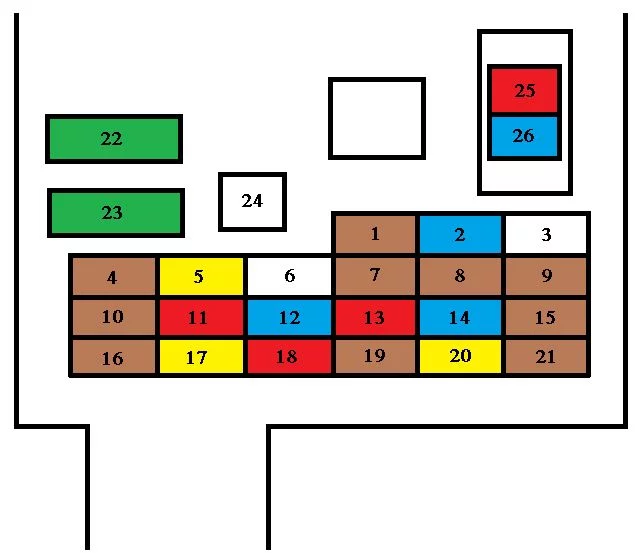

Skrzynka bezpieczników deski rozdzielczej

Citroën C-Zero (2010-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 A Lampy lewe przednie i tylne.
2 15 A Gniazdo akcesoriów.
3 – Nieużywany.
4 7,5 A Rozrusznik.
5 20 A System nagłośnieniowy.
6 – Nieużywany.
7 7,5 A Wyposażenie pojazdu (konsumenci na desce rozdzielczej);

Prawe przednie i tylne światła boczne.
8 7,5 A Elektryczne lusterka boczne.
9 7,5 A Kontroler nadzoru.
10 7,5 A Klimatyzacja.
11 10 A Tylne światło przeciwmgielne.
12 15 A Blokowanie drzwi.
13 10 A Lampa grzecznościowa.
14 15 A Tylna wycieraczka.
15 7,5 A Tablica przyrządów.
16 7,5 A Ogrzewanie.
17 20 A Podgrzewane siedzenie.
18 10 A Opcja.
19 7,5 A Ogrzewanie lusterek zewnętrznych.
20 20 A Wycieraczki.
21 7,5 A Poduszki powietrzne.
22 30 A Podgrzewanie tylnej szyby
23 30 A Ogrzewanie.
24 – Nieużywane.
25 10 A Radio.
26 15 A Bezpiecznik w przedziale pasażerskim.

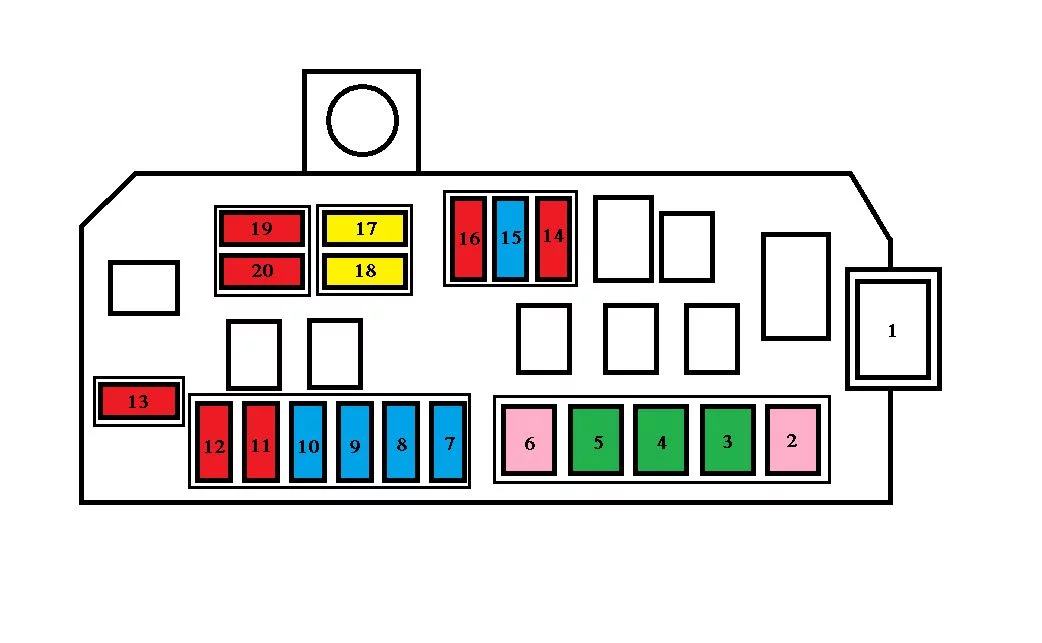

Skrzynka bezpieczników w komorze przedniej

Skrzynka bezpieczników znajduje się w przedniej komorze pod zbiornikiem układu grzewczego.
Otwórz maskę, odepnij pokrywę i zdejmij ją całkowicie, pociągając do siebie.

Citroën C-Zero (2010-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Nieużywany.
2 30 A Bezpiecznik wewnętrzny.
3 40 A Silnik elektryczny.
4 40 A Wentylator chłodnicy.
5 40 A Elektryczne szyby.
6 30 A Pompa próżniowa.
7 15 A ECU baterii głównej.
8 15 A Trzecie światło hamowania.
9 15 A Przednie światła przeciwmgielne.
10 15 A Pompa wodna.
11 10 A Ładowarka pokładowa.
12 10 A Kierunkowskaz.
13 10 A Klakson.
14 10 A Światła do jazdy dziennej.
15 15 A Wentylator akumulatora.
16 10 A Sprężarka klimatyzacji.
17 20 A Światła mijania prawe.
18 20 A Światła mijania lewe;

Regulatory reflektorów.
19 10 A Światła drogowe prawe.
20 10 A Światła drogowe z lewej strony.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
