Chevrolet Beretta, Corsica (1987-1996) – schematy bezpieczników i przekaźników
Rocznik 1987-1996
Zaktualizowano 24.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Beretta, Corsica z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996..
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

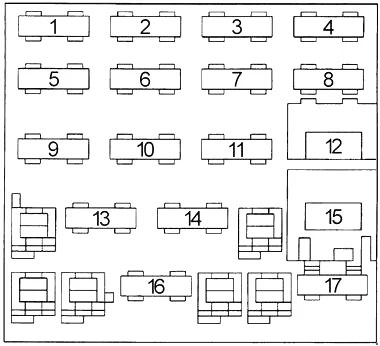

Schemat skrzynki bezpieczników
| Numer |
Ampery [A] |
Opis |
| 1 | 15 | 87- ’93 , ’96: Komputerowe sterowanie, wtryskiwacz paliwa |
| 2 | 20 | ’89-’96: Światła stopu, światła awaryjne |
| 3 | 15 | ’87-’88: Radio |
| 10 | ’91-’96: poduszka powietrzna, zapłon | |
| 4 | 20 | ’87-’88: Światła stopu, światła awaryjne |
| 5 | ’89-’92: Alternator, hamulce przeciwblokujące (’92) | |
| 10 | ’93-’96: Alternator, hamulce przeciwblokujące (’93-’95), rura nagrzewnicy LGO (’93-’94), światło do jazdy dziennej (’95-’96), wielopunktowy wtrysk paliwa (’96) | |
| 5 | 20 | ’87-’95: Światła cofania, kierunkowskazy |
| 15 | ’96: Światła cofania, kierunkowskazy | |
| 6 | 20 | ’89-’96: zwolnienie bagażnika, zapalniczka (’89-’95), oświetlenie wnętrza (’96) |
| 7 | 20 | Światła postojowe i obrysowe boczne, światła rejestracyjne, światła do jazdy dziennej (’96) |
| 8 | 25 | Grzejnik i klimatyzator |
| 9 | 20 | Wskaźniki/wskaźnik ostrzegawczy, dźwiękowy system ostrzegawczy, odmgławiacz tylnej szyby, klimatyzacja, komputerowe sterowanie (’87-’90) tempomat (’95-’96), światła do jazdy dziennej (’95-’96), ABS (’ 96), automatyczne zamki drzwi (’96), automatyczne pasy bezpieczeństwa (’96), wielopunktowy wtrysk paliwa (’96), dodatkowe nadmuchiwane pasy bezpieczeństwa (’96) |
| 10 | 25 | Wycieraczka/spryskiwacz przedniej szyby |
| 11 | 20 | ’87-’93: Światła dzięki uprzejmości, zegar, zamki do drzwi (’87-’93), klakson (’87-’93), zapalniczka cygar (’87-’90), radio-CD (’91-93), Zwolnienie bagażnika (’87-’88), dźwiękowy system ostrzegawczy, pasy pasywne ABS |
| 15 | ’94-’96: Światła dzięki uprzejmości (’94-’95), zegar (’94-’95), Radio-CD (’94-’95), dźwiękowy system ostrzegawczy, pasy ABS pasywne | |
| 12 | 35 | Wyłącznik (’87-’91): Zasilanie okien |
| 30 | Wyłącznik (’92-’96): Zasilanie okien | |
| 13 | 5 | ’87-’91 : Światła tablicy przyrządów, przypomnienie o reflektorach (’87-’90) |
| 3 | 92-96: oświetlenie tablicy rozdzielczej, ściemnianie oświetlenia wnętrza (’96), systemy radiowe/audio (’96), wycieraczki / spryskiwacze (’96) | |
| 14 | 15 | Radio, tempomat (’97-’95), zegar (’87-’88) |
| 15 | 35 | Wyłącznik obwodu (’87-’91): Zamki elektryczne do drzwi, odmgławiacz tylnej szyby |
| 30 | Wyłącznik obwodu (’92-’96): Blokada drzwi, odmrażanie tylnej szyby | |
| 16 | 10 | 89: Czujnik MAF (V6) |
| 5 | ’91: Światła do jazdy dziennej | |
| 3 | 92-93: Światła do jazdy dziennej | |
| 20 | ’94-’96: Pompa paliwa/wtryskiwacze | |
| 17 | 3 | ’91-’93: poduszka powietrzna |
| 10 | ’94-’96: Automatyczne odblokowanie drzwi (Usuń, aby wyłączyć) |
Dodatkowe bezpieczniki (’94-’95)
Pod kolumną kierownicy znajdują się 2 bezpieczniki
| Numer |
Ampery [A] |
Opis |
| 1 | 3 | Poduszka powietrzna |
| 2 | 20 | Lampy przeciwmgielne, zamek drzwi, klakson |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
