W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta SS z lat: 2013, 2014, 2015, 2016, 2017, 2018.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników tablicy rozdzielczej

Znajduje się z boku tablicy rozdzielczej, za osłoną.

Chevrolet SS (2013-2018) - schematy bezpieczników i przekaźników



Chevrolet SS (2013-2018) - schematy bezpieczników i przekaźników

Numer Opis
F1 Moduł kontroli nadwozia 1
F2 Złącze łącza diagnostycznego
F3 Elektrozawór odcinający LPG
F4 Moduł kontroli nadwozia 2
F5 Stacyjka
F6 Elektryczna blokada sterowania układem kierowniczym
CB7 Nieużywany
F8 Nieużywany
F9 Nieużywany
F10 Nieużywany
F11 Bocznik 1
F12 Poduszka powietrzna/automatyczne wykrywanie obecności pasażerów
F13 Klaster instrumentów
F14 Moduł sterujący HVAC
F15 Czujnik deszczu
F 16 Moduł kontroli nadwozia 3
F17 Elektrozawór odcinający LPG
F18 Nieużywany
F19 Podświetlenie SWC
F20 Nieużywany
F21 Nieużywany
F22 Bocznik 2
F23 Moduł kontroli nadwozia 4
F24 Moduł kontroli nadwozia 5
F25 Moduł kontroli nadwozia 6
CB26 Nieużywany
F27 Moduł kontroli nadwozia 8
F28 Dmuchawy wentylatora
F29 Akcesoria
F30 Moduł kontroli nadwozia 7
Przekaźniki
R1 Logistyka
R2 Elektrozawór odcinający LPG 1
R3 Elektrozawór odcinający LPG 2
Zobacz także:  Chevrolet Impala (2017-2018) - schematy bezpieczników i przekaźników

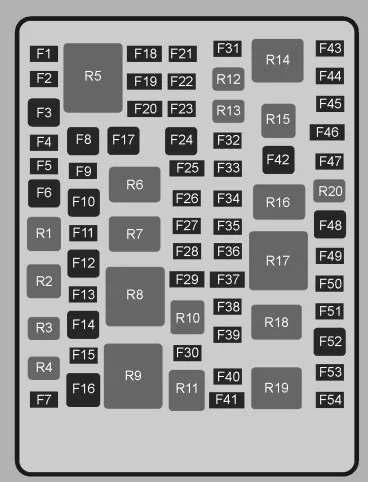

Skrzynka bezpieczników komory silnika

Znajduje się w komorze silnika po prawej stronie pojazdu.

Chevrolet SS (2013-2018) - schematy bezpieczników i przekaźników



Chevrolet SS (2013-2018) - schematy bezpieczników i przekaźników

Numer Opis
F1 Podgrzewane lusterka
F2 Nieużywany
F3 Tylny odmgławiacz
F4 Nieużywany
F5 Lampa punktowa prawa
F6 Siedzenie kierowcy
F7 Pompa spryskiwacza
F8 Siedzenie pasażera
F9 EMER/ VEH/FT/LP
F10 Nieużywany
F11 Światła drogowe
F12 Spryskiwacz reflektora
F13 Lampa punktowa lewa
F14 Pompa ABS
F15 Zawory ABS
F 16 Nieużywany
F17 Nieużywany
F18 Podgrzewane przednie siedzenia
F19 Nieużywany
F20 Nieużywany
F21 Przełącznik szyby pasażera z przodu
F22 Tylna wycieraczka
F23 szyberdach
F24 Wycieraczki przednie
F25 Automatyczne wykrywanie obecności/zapłon zestawu wskaźników
F26 Zapłon LRBEC
F27 Nieużywany
F28 Zapłon/wtryskiwacze Even-V8
F29 Moduł sterujący silnika-V8, zapłon nieparzysty-V6/EMIS
F30 Nieużywany
F31 Nieużywany
F32 2014-2015: Światła przeciwmgielne
F33 Zapłon-IP/BODY
F34 Moduł sterujący układu paliwowego
F35 Nieużywany
F36 ESCL
F37 EMIS 2/zapłon Even-V6
F38 Moduł sterujący silnika-V6, wtryskiwacze/zapłon nieparzysty-V8
F39 Pompa INCLR
F40 Nieużywany
F41 Moduł sterowania skrzynią biegów/elektryczne wspomaganie kierownicy
F42 Rozrusznik
F43 Nieużywany
F44 Lewy reflektor HID
F45 Prawy reflektor HID
F46 Lewy i prawy reflektor świateł drogowych
F47 Klakson
F48 Wentylator chłodzący silnika
F49 Automatyczne poziomowanie reflektorów
F50 Zapłon modułu sterującego skrzynią biegów
F51 Zapłon modułu sterującego silnika
F52 Pompa próżniowa hamulca
F53 Sprzęgło sprężarki klimatyzacji
F54 Moduł sterowania parownika
Przekaźniki
R1 Światła drogowe
R2 Spryskiwacz reflektora
R3 Pompa spryskiwacza tylnego
R4 Pompa spryskiwacza przedniego
R5 Tylny odmgławiacz
R6 Sterowanie przednią wycieraczką
R7 Prędkość wycieraczek
R8 Moduł sterujący silnika
R9 Nieużywany
R10 Pompa INCLR
R11 Nieużywany
R12 Sterowanie wycieraczką tylną
R13 Światła przeciwmgielne
R14 Reflektory świateł mijania
R15 Reflektory świateł drogowych
R16 Rozrusznik
R17 Uruchom/rozkręć
R18 Pompa próżniowa hamulca
R19 Sterowanie klimatyzacją
R20 Klakson
* Przekaźniki R3, R4, R12, R13 i R20 są przekaźnikami montowanymi na płytce drukowanej.

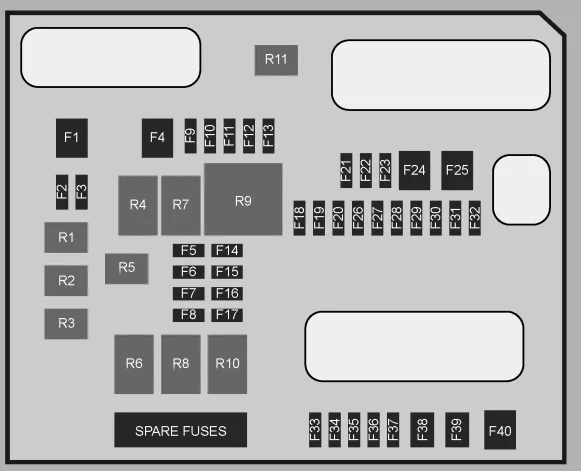

Skrzynka bezpieczników w bagażniku

Zobacz także:  Chevrolet Camaro (2016-2018) - schematy bezpieczników i przekaźników

Znajduje się po lewej stronie bagażnika za osłoną, nad akumulatorem.

Chevrolet SS (2013-2018) - schematy bezpieczników i przekaźników

Chevrolet SS (2013-2018) - schematy bezpieczników i przekaźników

Numer Opis
F1 Przednie/lewe tylne okno kierowcy
F2 EMER/POJAZD/ACCY
F3 Zwolnienie bagażnika
F4 Wejście pasywne Start pasywny – BATT 2
F5 Radio
F6 Nieużywany
F7 Nieużywany
F8 Moduł sterujący układu paliwowego
F9 MRTD
F10 Migające lampy pokrywy bagażnika/Moduł EDI
F11 Akumulator pomocniczy
F12 Nieużywany
F13 Nieużywany
F14 Rozrywka dla tylnych siedzeń
F15 Automatyczne poziomowanie reflektorów
F 16 Nieużywany
F17 Nieużywany
F18 OnStar
F19 Moduł lusterka/okna
F20 Elektrozawór odpowietrzający kanistra
F21 Wejście pasywne, Start pasywny – BATT 1
F22 Moduł siedzenia z pamięcią
F23 Wzmacniacz
F24 Okno pasażera przednie/prawe tylne
F25 Elektryczny hamulec postojowy
F26 Moduł tylnej klapy
F27 Zapłon aparatu
F28 Zapłon przedniego siedzenia wentylacyjnego
F29 Zapłon modułu przyczepy
F30 Zaawansowany asystent parkowania/ostrzeżenie o martwej strefie bocznej
F31 Moduł sterujący silnika
F32 Wskaźniki pomocnicze
F33 Zachowana moc akcesoriów
F34 Wykrywanie napięcia akumulatora
F35 Silnik tylnej klapy
F36 Tylne gniazdo zasilania akcesoriów
F37 Gniazdo zasilania akcesoriów wewnętrznych
F38 Zapalniczka
F39 Nieużywany
F40 Moduł przyczepy
Przekaźniki
R1 Zwolnienie bagażnika
R2 Akcesorium
R3 Nieużywany
R4 Uruchomić
R5 Nieużywany
R6 Zachowana moc akcesoriów
R7 Logistyka
R8 Nieużywany
R9 Nieużywany
R10 2013-2014: Nieużywany
2015-2018: Zawór wydechowy
R11 2013-2014: Blokady rodzicielskie
2015-2018: Nieużywane
* Przekaźniki R1, R2, R3 i R5 są przekaźnikami montowanymi na płytce drukowanej.
